Installieren und anschließen
Im folgenden Abschnitt wird das Installieren und Anschließen der Geräte
anhand einer Kombination aus DATALINK PRO 900, DJI Matrice 600, D-RTK
und DJI Intelligent Flight Battery veranschaulicht.

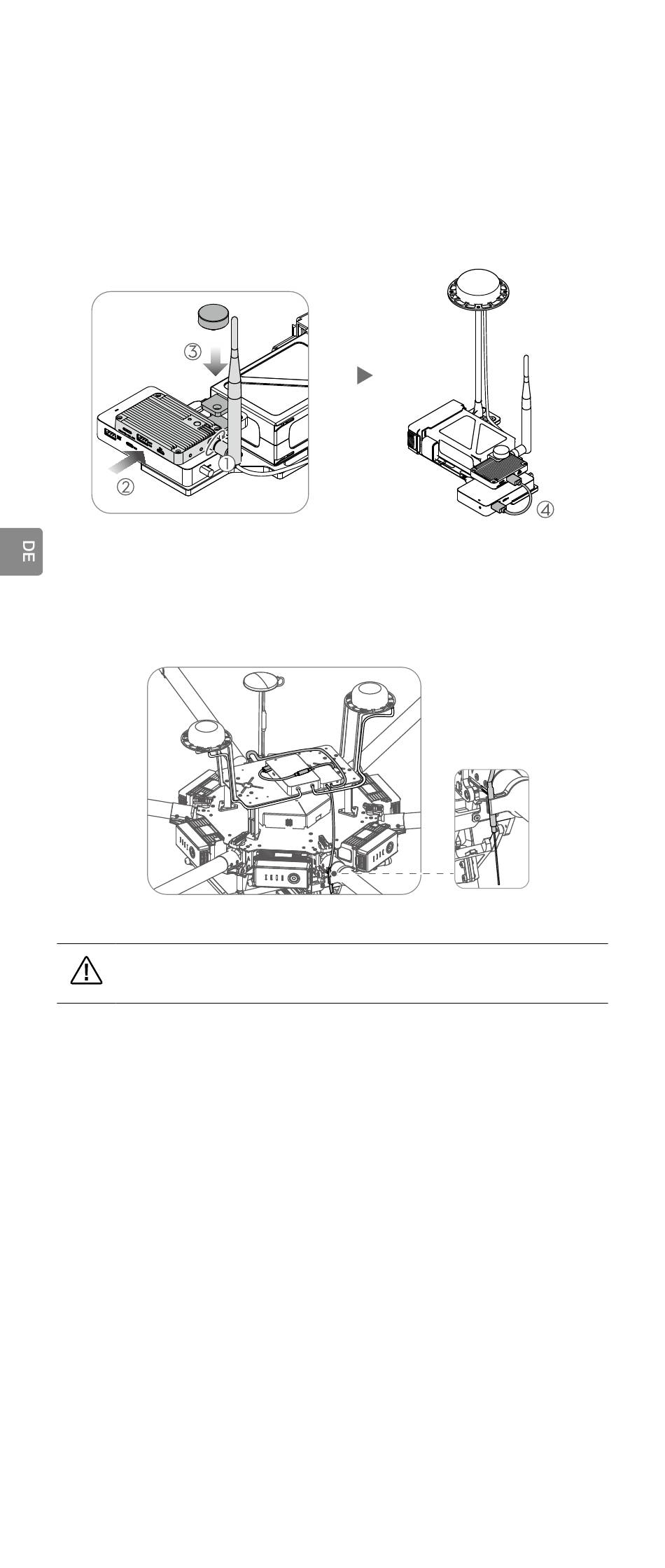

1. Montieren Sie die Antenne der Basisstation. Setzen Sie die Basisstation
auf die Grundplatte des D-RTK-Bodensystems, und befestigen Sie sie
mit einer Schraube (wird bei D-RTK mitgeliefert). Verbinden Sie dann die
Basisstation und das D-RTK-Bodensystem mit dem 8-poligen Kabel.
2. Befestigen Sie die Mobilstation mit doppelseitigem Klebeband an der
DJI Matrice 600. Befestigen Sie die Antennen mit zwei Klammern am
Rahmen der Mobilstation. Verbinden Sie dann die Mobilstation und das
D-RTK-Flugsystem mit dem 8-poligen Kabel.
• Beim Gebrauch von D-RTK bitte die Bedienungsanleitung zu
D-RTK zurate ziehen.

Betrieb

Verwenden Sie den DATALINK PRO nur unter freiem Himmel und in
Gebieten ohne Funkstörungen. Der DATALINK PRO hat drei Modi: Full
Duplex, Broadcast und Ground Station, wie unten beschrieben:
1. Full Duplex-Modus: Stellen Sie den 4-Positionen-Schalter auf „UART_
SW1", „CAN_SW2" oder „USB_SW3". Diese Einstellung eignet sich für
die Punkt-zu-Punkt-Datenübertragung.
2. Broadcast-Modus: Stellen Sie den 4-Positionen-Schalter auf „UART_
SW1", „CAN_SW2" oder „USB_SW3". Diese Einstellung eignet sich für
den Mehrgeräteanschluss (Point-to-Multipoint, max. 32).
3. Ground Station-Modus: Stellen Sie den 4-Positionen-Schalter auf
„COMBO_SW4", wenn Sie mit der DJI Ground Station arbeiten. Die DJI
Ground Station unterstützt bis zu fünf Flugsysteme. (Die Anzahl kann je
nach Region variieren. Nähere Informationen finden Sie auf www.dji.com.)
