MONTAGE

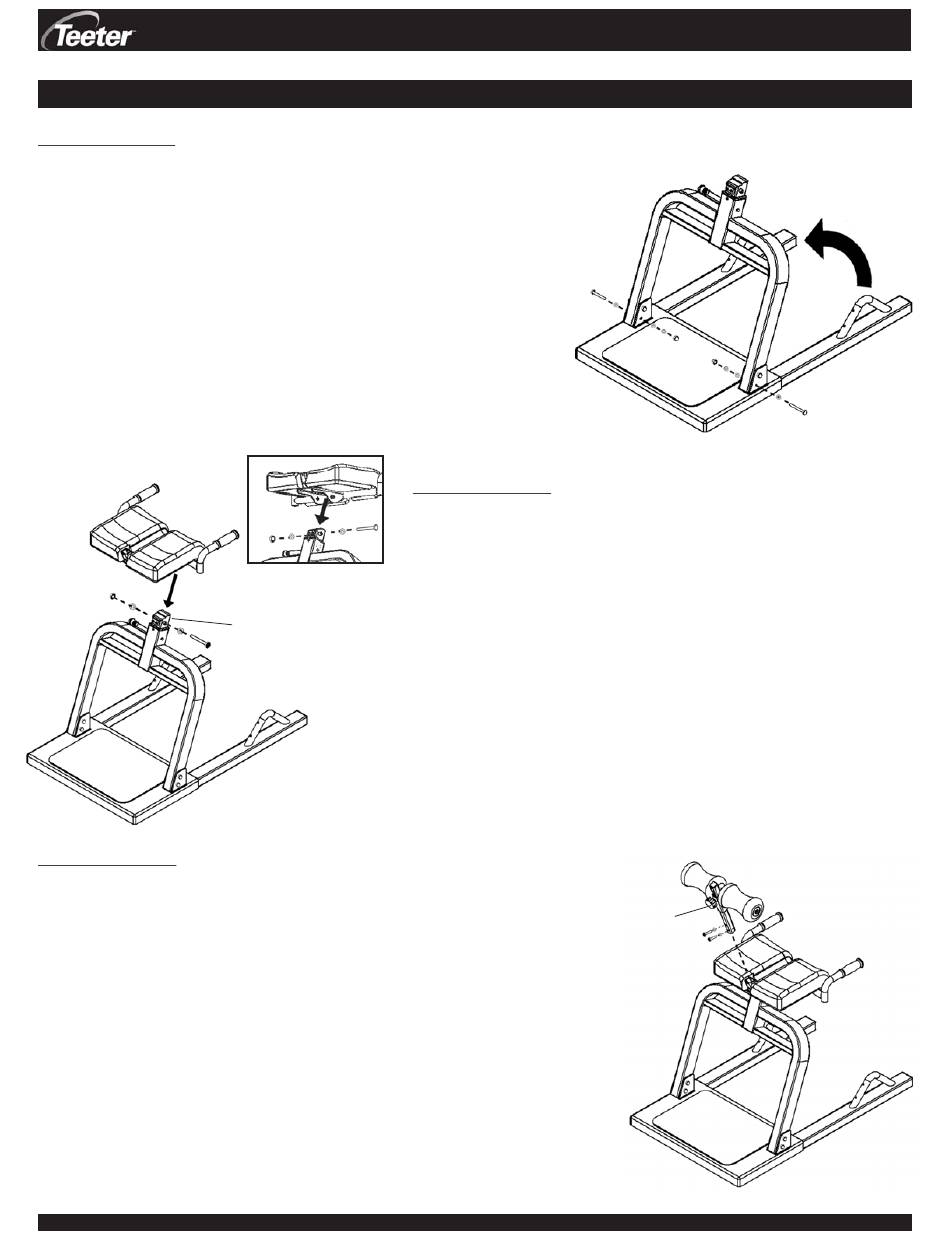

SCHRITT EINS
Befestigen des Bauteils Trägergestell (D11003) an den Bauteil
Rahmen (D11002)
Rahmen und Trägergestell werden bereits vormontiert in der
•
Lagerungsposition geliefert. Nehmen Sie nur den jeweils
UNTEREN Sechskantbolzen aus jedem Bein des Trägergestells.
Rotieren Sie das Trägergestell um ca. 80 Grad, bis die zwei
•
unteren Löcher im Trägergestell mit den zwei unteren Löchern im
Rahmen übereinander zu liegen kommen. (Vgl. Abb. 1)
Stecken Sie den Sechskantbolzen mit einer flachen
•
Unterlegscheine durch die unteren Löcher in jeder Säule. Stecken
Sie eine zweite flache Unterlegscheibe und eine
Sicherungsscheibe darüber und fixieren Sie diese unter zu
Hilfenahme eines 9/16" Schlüssels mit einer Hutmutter.
SCHRITT DREI
Befestigen des Bauteils Beinrollen (D11007) an den Bauteil
Stützkissen (D11004)
Sie müssen die Sechskantbolzen und Unterlegscheiben vom
•
Bauteil Beinrollen abmontieren, bevor Sie weitermachen.
•
Schieben Sie den Chromteil der Beinrollen in das offene Ende
des Stützkissenteils. (Vgl. Abb. 3) Wenn die beiden Löcher
übereinstimmen, sichern Sie mit Unterlegscheiben und
Sechskantbolzen, indem Sie einen 13 mm Schlüssel verwenden.
Lockern Sie den Verstellknopf am Beinrollenteil und ziehen Sie
•
ihn heraus, sodass Sie ihn auf Ihre bevorzugte Einstellung
versetzen können (lesen Sie bez. der Einstellungen im
Trainingshandbuch nach). Vor dem Gebrauch kontrollieren Sie,
dass der Verstellknopf in eines der Löcher voll eingerastet ist
und dass Sie das Trainingshandbuch gelesen und verstanden
haben.
TM
DEX
MONTAGEANLEITUNGEN
MONTAGEANWEISUNGEN
SCHRITT ZWEI
Befestigen des Bauteils Stützkissen (D11004) an die
Teleskopstange des Trägergestells (D11003)
Abb. 2A
Teleskopstange
Abb. 2
Sie müssen die Sechskantbolzen, Muttern und
•
Unterlegscheiben vom Bauteil Stützkissen abmontieren, bevor
Sie weitermachen. (lassen Sie die Buchsen montiert).
•
Schieben Sie das Bauteil Stützkissen über die Teleskopstange
des Trägergestells bis das Loch des Bauteils Stützkissen mit
dem Loch in der Teleskopstange übereinstimmt. (Vgl. Abb. 2)
•
Führen Sie den Sechskantbolzen mit Unterlegscheibe durch
die Buchse im Loch und befestigen Sie den Bauteil
Stützkissen an der Teleskopstange. Legen Sie eine weiter
Unterlegscheibe darüber und fixieren Sie unter zu Hilfenahme
eines 9/16" Schlüssels mit der Mutter. (Vgl. Abb. 2A für
Nahansicht)
•
Kontrollieren Sie, dass die Fixiervorrichtungen sicher sitzen
und das Stützkissen reibungslos rotiert.
Verstellknopf
Abb. 1
Abb. 3
