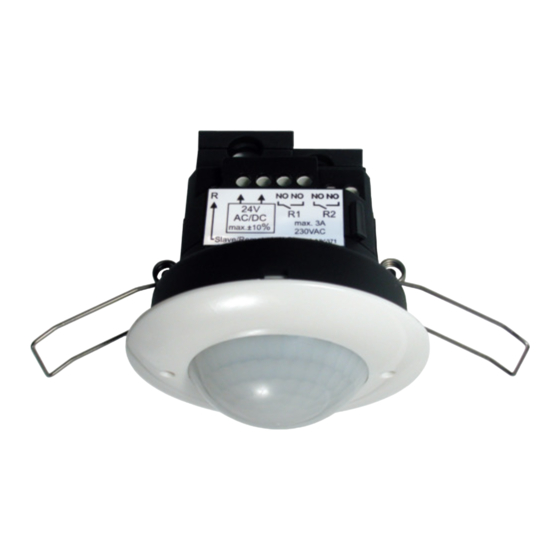

B.E.G. LUXOMAT PD2-M-2C-12-48V-3A Montageanleitung

LUXOMAT
Montage-Anleitung
DE
Vorbereitung
Arbeiten an elektrischen Anlagen
!
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend
den elektrotechnischen Regeln
vorge nommen werden.
Vor Montage Leitung spannungs-
!
frei schalten!
Dieses Gerät ist nicht zum
!
Freischalten geeignet.
Aufgrund der hohen Einschaltströ-
!
me von elektronischen Vorschalt-
geräten und LED-Treibern ist die
maximale Anzahl der schaltbaren
Leuchten begrenzt. Bei einer
großen Anzahl an Lasten sollte ein
externes Schütz eingesetzt
werden.
Alle geschalteten Lasten müssen
!
fachgerecht entstört sein (wir
empfehlen dazu unser RC-Lösch-
glied).
Funktionsweise
Das Gerät ist ein fernbedienbarer Prä-
senzmelder für Innenanwendungen
mit kreisförmigem Erfassungsbereich.
Der Präsenzmelder schaltet das Licht
automatisch in Abhängigkeit von anwe-
senden Personen (Bewegungen) und
der Umgebungshelligkeit (Vollautomatik).
Der im Melder integrierte Lichtfühler
misst stetig die Umgebungshelligkeit
und vergleicht sie mit der am Melder
eingestellten Einschaltschwelle. Ist
die Umgebungshelligkeit ausreichend,
wird die Beleuchtung nicht zugeschal-
tet. Liegt die Umgebungshelligkeit
unterhalb der eingestellten Einschalt-
schwelle, bewirkt eine Bewegung im
Raum das Einschalten der Beleuchtung.

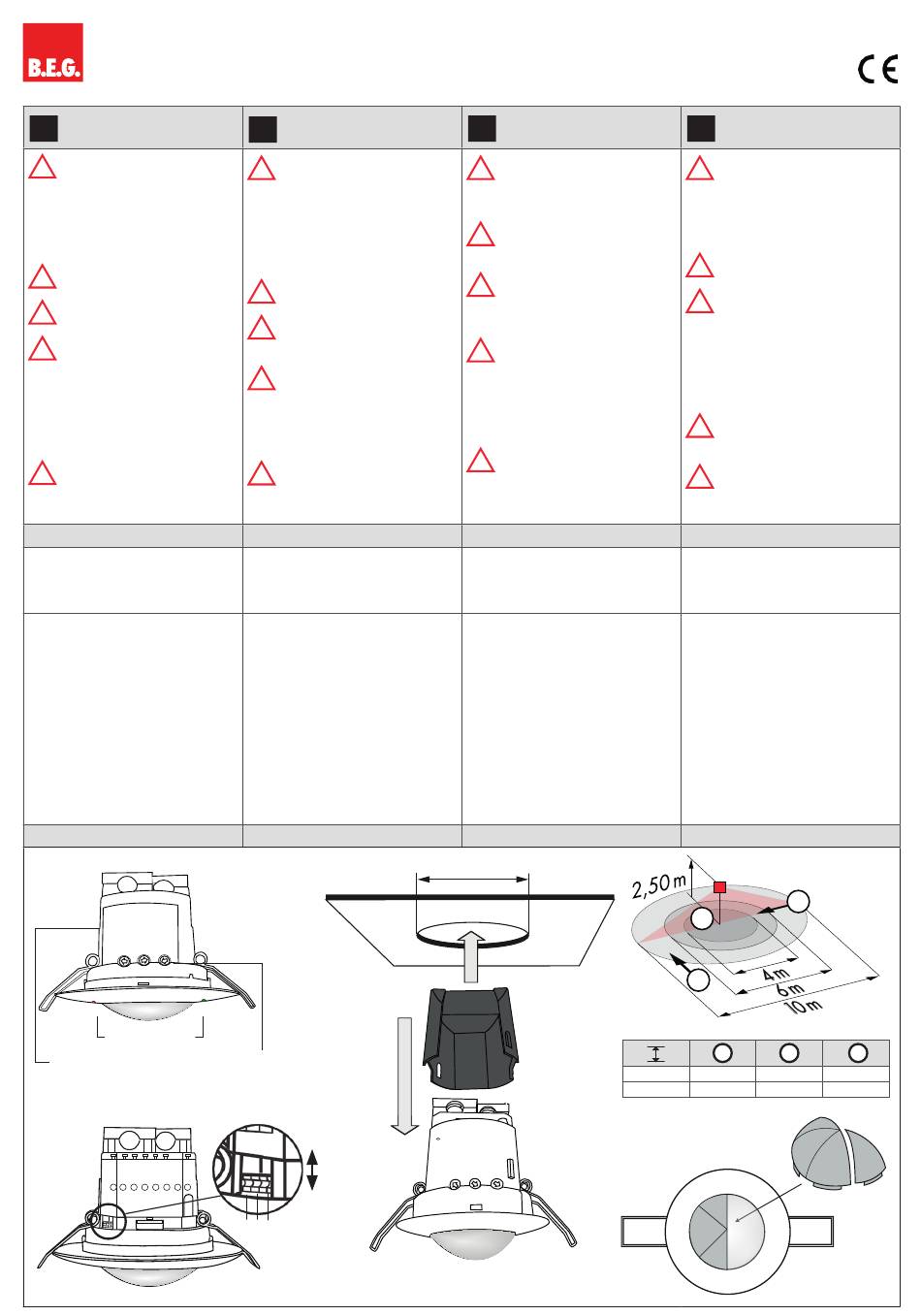

Montage
Fig. 1
C B A
a
c
b
Status LEDs
Product code
Potentiometer(s)
Fig. 2
PD2-M-2C-12-48V-3A
®
Mounting-Instructions
EN
Preparations
Work on the mains supply may
!
only be carried out by qualified
professionals or by instructed
persons under the direction and
supervision of qualified skilled
electrical personnel in accord-
ance with electrotechnical
regulations.
Disconnect supply before
!
installing!
This device is not to be used to
!
isolate other equipment from the
mains supply.
The total number of switchable
!
loads is limited due to high inrush
currents of electronic ballasts
and LED drivers. In case of a large
number of connected loads
please use an external contactor.
For all connected loads, proper
!
interference suppression is
obligatory (we recommend to
use our arc extinction kit).
Operation
The device is a remote control-capable
occupancy detector for ceiling moun-
ting (interior applications) having a
circular detection area.
Occupancy detectors automatically
control the light, based on people being
present (motion) and on the ambient
light level (full automatic mode).
The integrated light sensor constantly
measures the ambient light and com-
pares it with the switch-on threshold
on the detector. If the ambient light is
sufficient, lighting will not be switched.
If the ambient light level is below the
switch-on threshold, a movement
activates the lighting in the room.
Mounting
Fig. 3
DIP
32 1
Montage - Instructions
FR
Preparation du montage
Travailler sur le réseau électrique
!
ne s'improvise pas, seul un
electricien qualifié et habilité
doit effectuer ce raccordement.
Avant de commencer
!
l'installation, assurez-vous que
l'alimentation est coupée.
Cet appareil ne doit pas être
!
utilisé pour isoler d'autres
appareils de l'alimentation
secteur.
Le nombre total de luminaires
!
commutables est limité à cause
des courants d'appel élevés des
ballasts électroniques et drivers
LED. En cas de forte charge
totale raccordée veuillez utiliser
un contacteur auxiliaire.
Toutes les charges commutées
!
doivent être déparasitées de
manière adéquate (nous
recommandons l'utilisation de
notre filtre anti-arc).
Fonctionnement
L'appareil est un détecteur de présence
télécommandable pour montage en
faux-plafond (applications intérieures)
avec plage de détection circulaire.
Les détecteurs de présence allument
automatiquement la lumière en fonction
des personnes présentes (mouvements)
et de la luminosité ambiante (Mode
entièrement automatique).
Le capteur de luminosité incorporé
évalue constamment la luminosité
ambiante et la compare au seuil d'enclen-
chement. Si la luminosité ambiante est
suffisante, l'éclairage n'est pas activé. Si
la luminosité ambiante est en dessous du
seuil d'enclenchement, un mouvement
actionnera l'éclairage dans la pièce.
Montage
68 mm
92164
Montage - Instructies
NL
Montagevoorbereiding
Werkzaamheden aan elektrische
!
installaties mogen enkel door
gekwalificeerde installateurs of
geschoold personeel uitgevoerd
worden en dit in overeenstemming
met de elektrotechnische regels.
Netspanning uitschakelen alvorens
!
te beginnen met de montage.
De maximum belasting is beperkt
!
om de hoge inschakelstroom van
elektronische ballasten en LED
drivers tegen te gaan. Wanneer er
veel armaturen dienen geschakeld
te worden, is het aan te raden om
een externe contactor te
gebruiken.
Dit apparaat mag niet worden
!
gebruikt om andere apparaten van
het stroomnet te scheiden.
Alle geschakelde belastingen
!
moeten op deskundige wijze
worden ontstoord (wij raden aan
om onze RC-filters te gebruiken).
Werkwijze
Deze melder is een op afstand
bedienbare aanwezigheidsmelder voor
plafondmontage (binnentoepassingen)
met een circulair detectiebereik.
De aanwezigheidsmelder stuurt de
verlichting aan de hand van bewegingen
en de gemeten lichtwaarde (Automati-
sche modus).
De geïntegreerde lichtsensor meet con-
stant de aanwezige helderheidswaarde
en vergelijkt deze met de ingestelde
drempelwaarde van de detector. Als het
aanwezige licht voldoende is, zal de ver-
lichting niet aanspringen als er beweging
wordt gedetecteerd. Als het aanwezige
licht minder is dan de ingestelde drempel-
waarde op de detector, zal de verlichting
aanspringen bij beweging.
Montage
2
3
1
Fig. 4
1 2
2.50 m Ø 10.00 m Ø 6.00 m
5.00 m Ø 20.00 m Ø 12.00 m
e
Fig. 5
3
Ø 4.00 m
–
