Solar Energy WILO ST 15/6 Bedienungsanleitung Seite 14

Pressione di apertura del freno di gravità: 20 mbar
Il freno di gravità è integrato nel rubinetto a sfere del riflusso. L'azionamento avviene tramite
rotazione del manico del rubinetto a sfere.

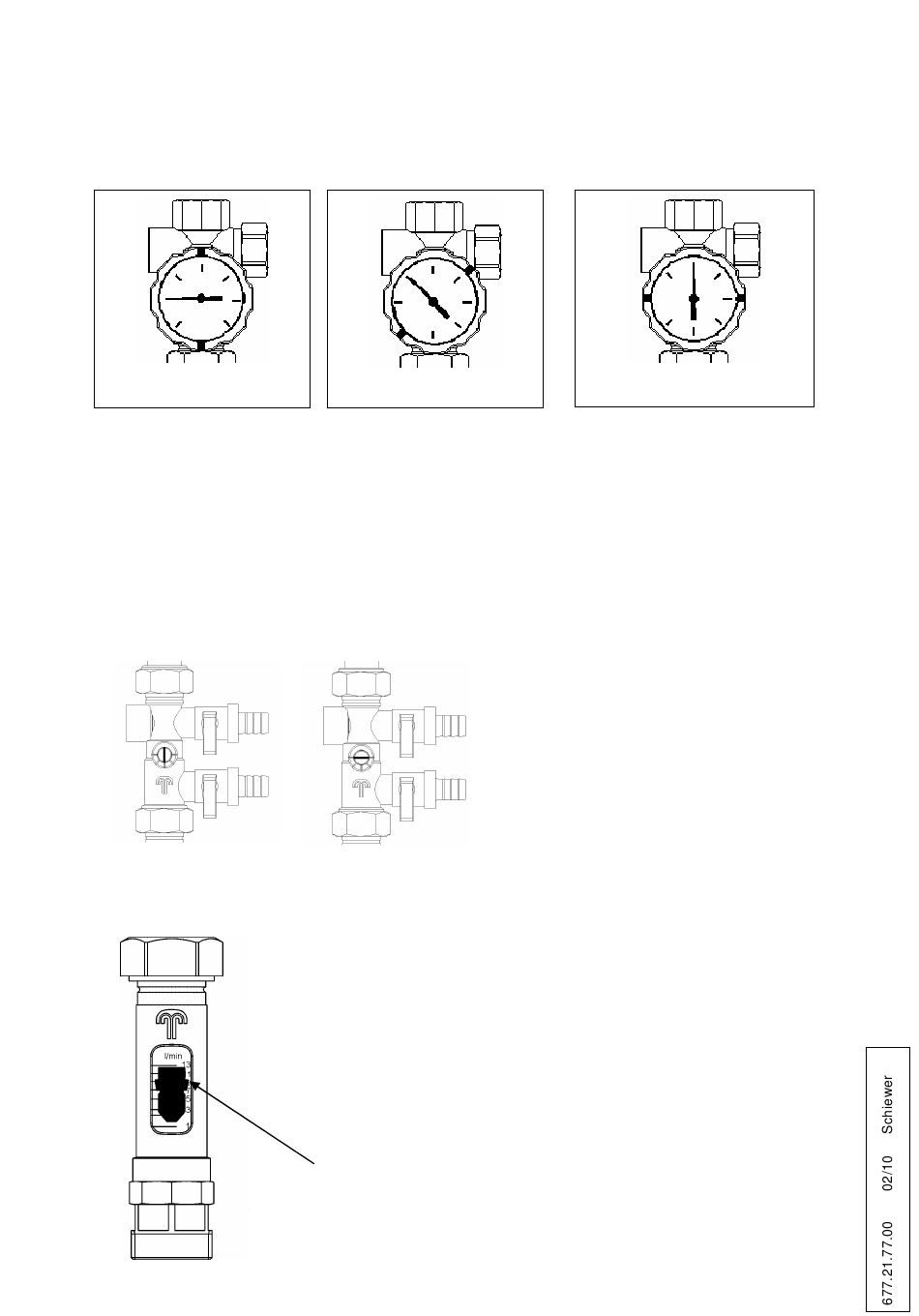

Ill. 4a: Rubinetto a sfere
aperto
Per evitare la circolazione a forza di
gravità, la rondella della valvola non
deve essere aerata.
Il freno di gravità è in posizione di
esercizio (chiuso).
Le fessure nel manico sono in posizione
verticale.
Ill. 5a:
Raccordo di lavaggio
completamente aperto
Ill. 6:
Indicatore di flusso
Funzione del freno di gravità
Ill. 4b: Freno di gravità aperto
Al fine del riempimento oppure uno
svuotamento completo dell
impianto solare, l'apertura del freno
di gravità avviene mediante la
rotazione del manico a destra.
Le fessure nel manico sono in
posizione di 45°.
Raccordo di lavaggio e di riempimento
Ill. 5b:
Raccordo di lavaggio
chiuso
Indicatore di flusso
L'impostazione della mandata del mezzo termovettore avviene
attraverso la regolazione dei livelli del numero di giri (I, II, III) della
pompa di circolazione e della farfalla nel raccordo di lavaggio e
riempimento (ill. 5).
L'indicatore di flusso serve alla visualizzazione della portata impostata.
Il campo di indicazione è tra 1 e 13 l/ min
Rilevare i valori di portata da questo bordo del galleggiante.
14
Ill. 4c: Rubinetto a sfere chiuso
Rotazione del manico verso destra per
un totale di 90°.
Le fessure nel manico sono in
posizione orizzontale.
Il rubinetto a sfere è chiuso.
Per il riempimento ed id lavaggio dell'impianto
solare, sono montati dei rubinetti KFE al
raccordo di lavaggio e di riempimento.
Per eseguire il lavaggio, la fessura nel
mandrino deve essere
orizzontale.
in posizione
