RSL 400
UDP-Spezifikation
S I C H E R P A R A M E T R I E R E N U N D B E T R E I B E N
O r i g i n a l - B e t r i e b s a n l e i t u n g
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leuze electronic RSL 400

Inhaltszusammenfassung für Leuze electronic RSL 400

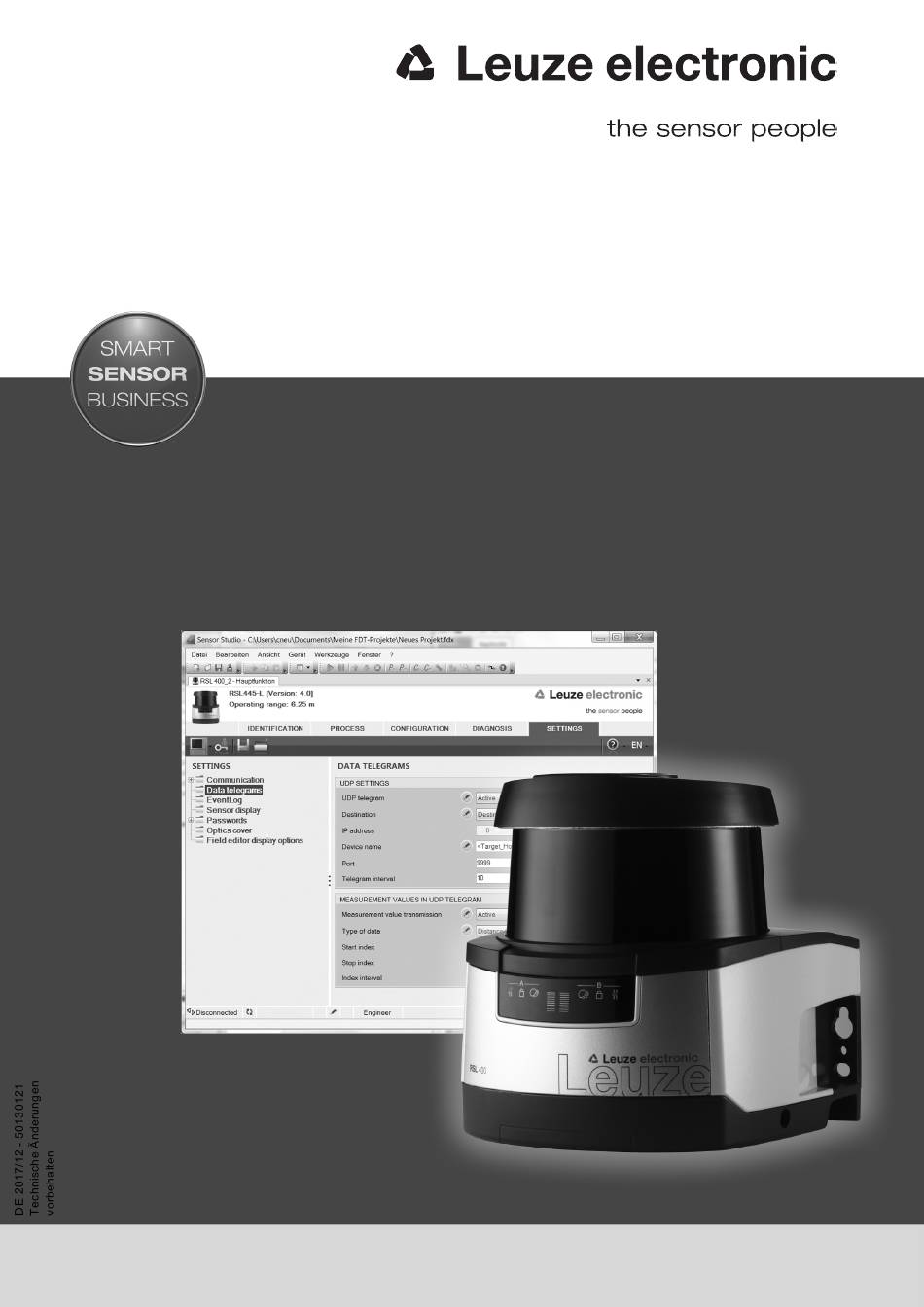

  • Seite 1 RSL 400 UDP-Spezifikation S I C H E R P A R A M E T R I E R E N U N D B E T R E I B E N O r i g i n a l - B e t r i e b s a n l e i t u n g...
  • Seite 2 © 2017 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.de Leuze electronic UDP-Spezifikation RSL 400...

  • Seite 3: Inhaltsverzeichnis

    3.3.2.2 Messdatentyp Entfernung + Signalstärke (ID: 3) ......14 Leuze electronic UDP-Spezifikation RSL 400...

  • Seite 4: Zu Diesem Dokument

     Rufen Sie die Leuze Homepage auf: www.leuze.com.  Geben Sie als Suchbegriff die Typenbezeichnung oder die Artikelnummer des Sicherheits-Sensors ein. Sensor Studio  Die Konfigurationssoftware finden Sie auf der Produktseite des Sicherheits-Sensors Downloads unter der Registerkarte Leuze electronic UDP-Spezifikation RSL 400...

  • Seite 5: Sicherheits-Sensor Konfigurieren

    Kapitel 9 in der des Sicherheits-Sensors).  Wählen Sie EINSTELLUNGEN > Datentelegramme. Bild 2.1: UDP-Einstellungen UDP-Telegramm  Aktivieren Sie im Dialog UDP EINSTELLUNGEN. Geben Sie den Gerätenamen und die IP-Adresse für das Zielgerät an. Leuze electronic UDP-Spezifikation RSL 400...
  • Seite 6 Datentyp 'Entfernung (ID: 6)' auswählbar. Original-  Übertragen Sie das Konfigurationsprojekt an den Sicherheits-Sensor (siehe Kapitel 9.8 in der Betriebsanleitung des Sicherheits-Sensors). Nach der Übertragung werden die ersten UDP-Daten an das konfigurierte Zielgerät gesendet. Leuze electronic UDP-Spezifikation RSL 400...

  • Seite 7: Udp-Spezifikation

    • Ein vollständiges Systemabbild besteht aus mehreren UDP-Datenpaketen. Jedes UDP-Datenpaket enthält die Scan-Nummer. Damit ist die Zusammengehörigkeit der UDP-Datenpakete eines Sys- temabbilds gewährleistet. Die Scan-Nummer erhöht sich nach jedem Scan-Zyklus. Nach 4294967296 (2 ) Zyklen beginnt die Scan-Nummer wieder bei 0. Leuze electronic UDP-Spezifikation RSL 400...

  • Seite 8: Udp-Datenpakete Für Systemabbild

    • Daten: siehe Tabelle 3.3 und siehe Tabelle 3.4 • Datenlänge: fest 20 Bytes (Frame) + 20 Bytes (Zustandsabbild) + 8 Bytes (Messkonturbeschreibung) Bei inaktiver Messwertübertagung (keine Messkontur) sind alle Felder der Messkonturbeschrei- Null bung mit ausgefüllt. Leuze electronic UDP-Spezifikation RSL 400...
  • Seite 9 A-OSSD-WF Zustand des zweiten OSSD-Bit der Schutzfunktion A, wenn Warnfeld als Schutzfeld definiert. Nur bei RSL455P B-OSSD-WF Zustand des zweiten OSSD-Bit der Schutzfunktion B, wenn Warnfeld als Schutzfeld definiert. Nur bei RSL455P Leuze electronic UDP-Spezifikation RSL 400...
  • Seite 10 Status EA3 Status EA4 Eingang Verkettung Eingang Verkettung PNP-NPN Umschaltung PNP/NPN Ausgang Ausgang Ausgang Ausgang MELD Ausgang reserved 8 … 11 31 … 0 Scan value Fortlaufende Zählung der Scans. Rücksetzen auf 0 durch Ausschal- Leuze electronic UDP-Spezifikation RSL 400...
  • Seite 11 Status Schutzfeld-Segment 1 SEG-1 Schutzfunktion A A-PF-VIO- violation free Status Schutzfeld-Segment 2 SEG-2 Schutzfunktion A A-FP-SEL-1 violation free Definiertes Feldpaar angewählt Schutzfunktion A A-FP-SEL-2 violation free Definiertes Feldpaar angewählt Schutzfunktion A reserved reserved Leuze electronic UDP-Spezifikation RSL 400...
  • Seite 12 Status Schutzfeld-Segment 1 SEG-1 Schutzfunktion B B-PF-VIO- violation free Status Schutzfeld-Segment 2 SEG-2 Schutzfunktion B B-FP-SEL-1 violation free Definiertes Feldpaar angewählt Schutzfunktion B B-FP-SEL-2 violation free Definiertes Feldpaar angewählt Schutzfunktion B reserved reserved Leuze electronic UDP-Spezifikation RSL 400...

  • Seite 13: Messdaten

    Entfernung [mm] [Lo Byte] [Hi Byte] [Lo Byte] [Hi Byte] … [Lo Byte] [Hi Byte] Die zu erwartende Anzahl der Strahlen (Messwerte) für dieses Datenpaket ergibt sich aus folgender Glei- chung: Frame – ----------------------------- - Leuze electronic UDP-Spezifikation RSL 400...

  • Seite 14: Messdatentyp Entfernung + Signalstärke (Id: 3)

    Die zu erwartende Anzahl der Strahlen (Messwerte) für dieses Datenpaket ergibt sich aus folgender Glei- chung: Frame – ----------------------------- - Die addierte Strahlanzahl (Anzahl Messwerte) aller zusammengehörigen Werte einer Messkontur (eines Scan-Zyklus) muss der berechneten Gesamtzahl der Scanstrahlen entsprechen (siehe Kapitel „Messkonturbeschreibung“). Leuze electronic UDP-Spezifikation RSL 400...
