A betétszerszámok kivétele SDS-plus nélkül
(lásd az „E" ábrát)
Tartsa fogva a 12 cserélhető gyorsbefogó
fúrótokmány szorítógyűrűjét. Az első hüvelynek az
alábbi jel felé való elfordításával nyissa szét a
szerszámbefogó egységet: „
Vegye ki a betétszerszámot.
Porelszívás a Saugfix-berendezéssel
(külön tartozék)
A Saugfix-berendezés felszerelése
(lásd az „F" ábrát)
A porelszíváshoz egy Saugfix-berendezésre (külön
tartozék) van szükség. Fúrás közben a Saugfix-
berendezés visszarugózik, így a Saugfix-fej mindig
rátapad a megmunkálásra kerülő felületre.
Nyomja meg a 9 mélységi ütköző beállító gombot és
vegye ki a 11 mélységi ütközőt. Nyomja meg még
egyszer a 9 gombot és helyezze be előlről a Saugfix-
berendezést a 10 pótfogantyúba.
Csatlakoztasson egy elszívó tömlőt (19 mm átmérő,
külön tartozék) a Saugfix-berendezés 15 elszívó
nyílásához.
A porszívónak alkalmasnak kell lennie a megmun-
kálásra kerülő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású
vagy száraz porok elszívásához egy speciálisan erre
a célra gyártott porszívót kell használni.
A furatmélység beállítása felszerelt Saugfix-
berendezés esetén (lásd a „G" ábrát)
A kívánt X furatmélységet felszerelt Saugfix-beren-
dezés mellett is be lehet állítani.
Tolja be ütközésig az SDS-plus betétszerszámot az
1 SDS-plus szerszámbefogó egységbe. Ellenkező
esetben az SDS-plus szerszám mozoghat és ez
hibás furatmélység beállításához vezethet.
Oldja ki a 19 szárnyascsavart a Saugfix berendezésen.
Anélkül hogy bekapcsolná, nyomja rá erőteljesen az
elektromos kéziszerszámot a kifúrásra kerülő
felületre. Az SDS-plus betétszerszámnak fel kell
ülnie a felületre.
Tolja el annyira a tartójában a Saugfix-berendezés
20 vezetőcsövét, hpgy a Saugfix-fej felfeküdjön a
furásra kerülő felületre. Ne tolja el jobban a 20
vezetőcsövet a 18 teleszkópos csövön, mint
amennyire szükséges, hogy a 18 teleszkópos cső
skálájának minél nagyobb része látható maradjon.
Húzza meg ismét szorosra a 19 szárnyascsavart.
Lazítsa ki a Saugfix-berendezés mélységi ütköző-
jének 16 szorítócsavarját.
Tolja el úgy a 17 mélységi ütközőt a 18 teleszkópos
csövön, hogy az ábrán látható X távolság meg-
feleljen a kívánt furatmélységnek.
Húzza meg ebben a helyzetben szorosra a 16
szorítócsavart.
1 619 929 846 • 18.6.08
Üzemeltetés
Üzembe helyezés
Ügyeljen a helyes hálózati feszültségre! Az
".
áramforrás feszültségének meg kell egyeznie
az elektromos kéziszerszám típustábláján
található adatokkal. A 230 V-os berendezé-
seket 220 V hálózati feszültségről is szabad
üzemeltetni.

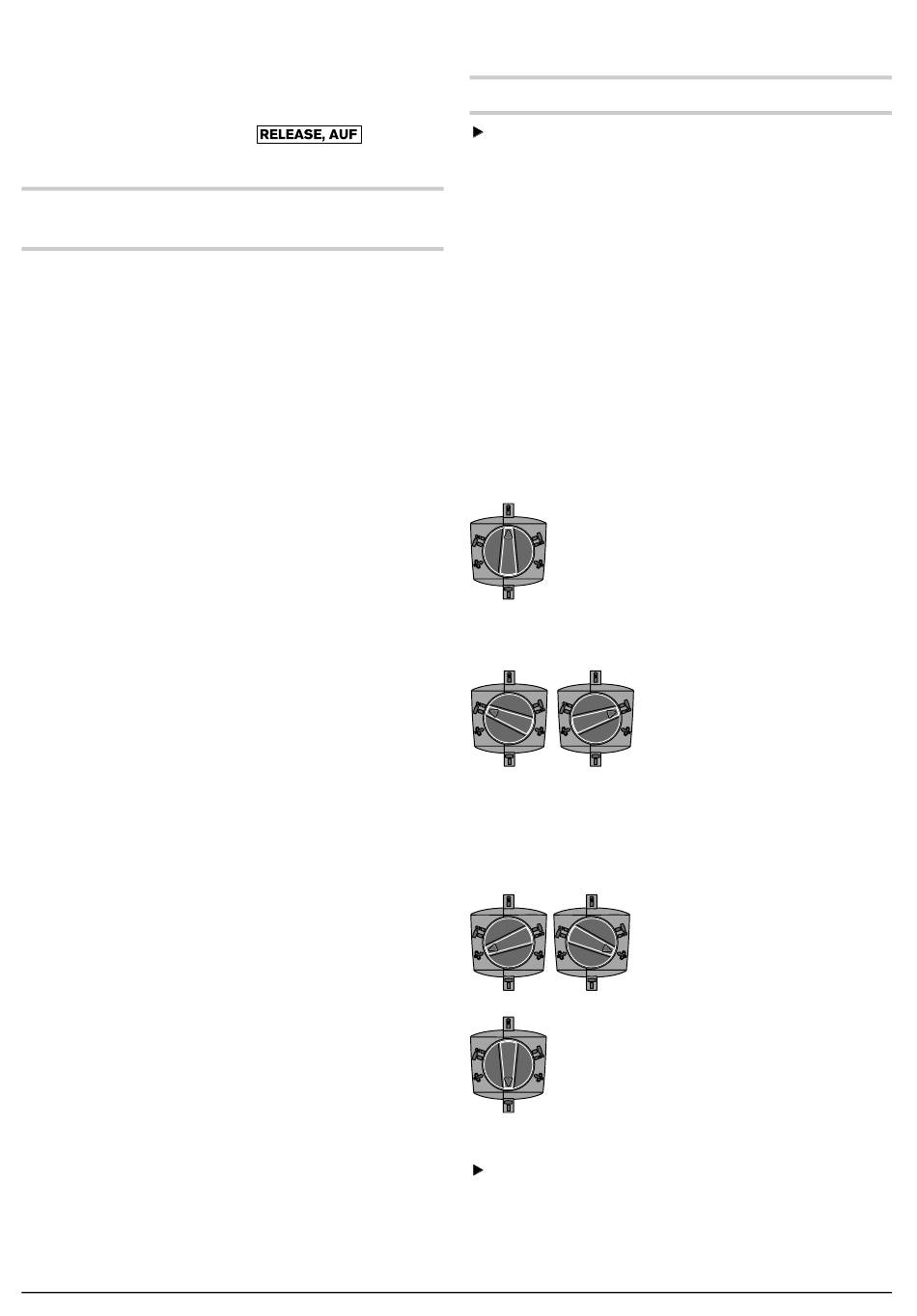

Az üzemmód beállítása
Az 5 Ütésleállítás/Forgásleállítás átkapcsolóval az
elektromos kéziszerszám üzemmódját lehet
kiválasztani.
Megjegyzés: Az üzemmódot csak kikapcsolt
elektromos kéziszerszámon szabad átkapcsolni!
Ellenkező esetben az elektromos kéziszerszám
megrongálódhat.
Forgassa el az 5 Ütésleállítás/Forgásleállítás
átkapcsolót a kívánt helyzetbe.
Forgásirány beállítása
A 8 forgásirányváltó kapcsolót csak álló
elektromos kéziszerszám mellett szabad
átkapcsolni.
Az elektromos kéziszerszám forgásirányát a 8
forgásirány átkapcsolóval lehet átkapcsolni.
A fában, fémekben, kerá-
miában és műanyagokban
ütés nélkül végzett Fúráshoz,
valamint csavarozáshoz és
menetmetszéshez szükséges
helyzet
Betonban vagy kőben vég-
zett Ütvefúrásra szolgáló
helyzet
Ha a betétszerszám a
bekapcsoláskor nem kezd el
azonnal forogni, akkor
járassa lassan az elektromos
kéziszerszámot, amíg a
betétszerszám is forogni
kezd.
Vario-Lock helyzet a véső
helyzetének beállítására
Vésésre szolgáló helyzet
Magyar | 95
