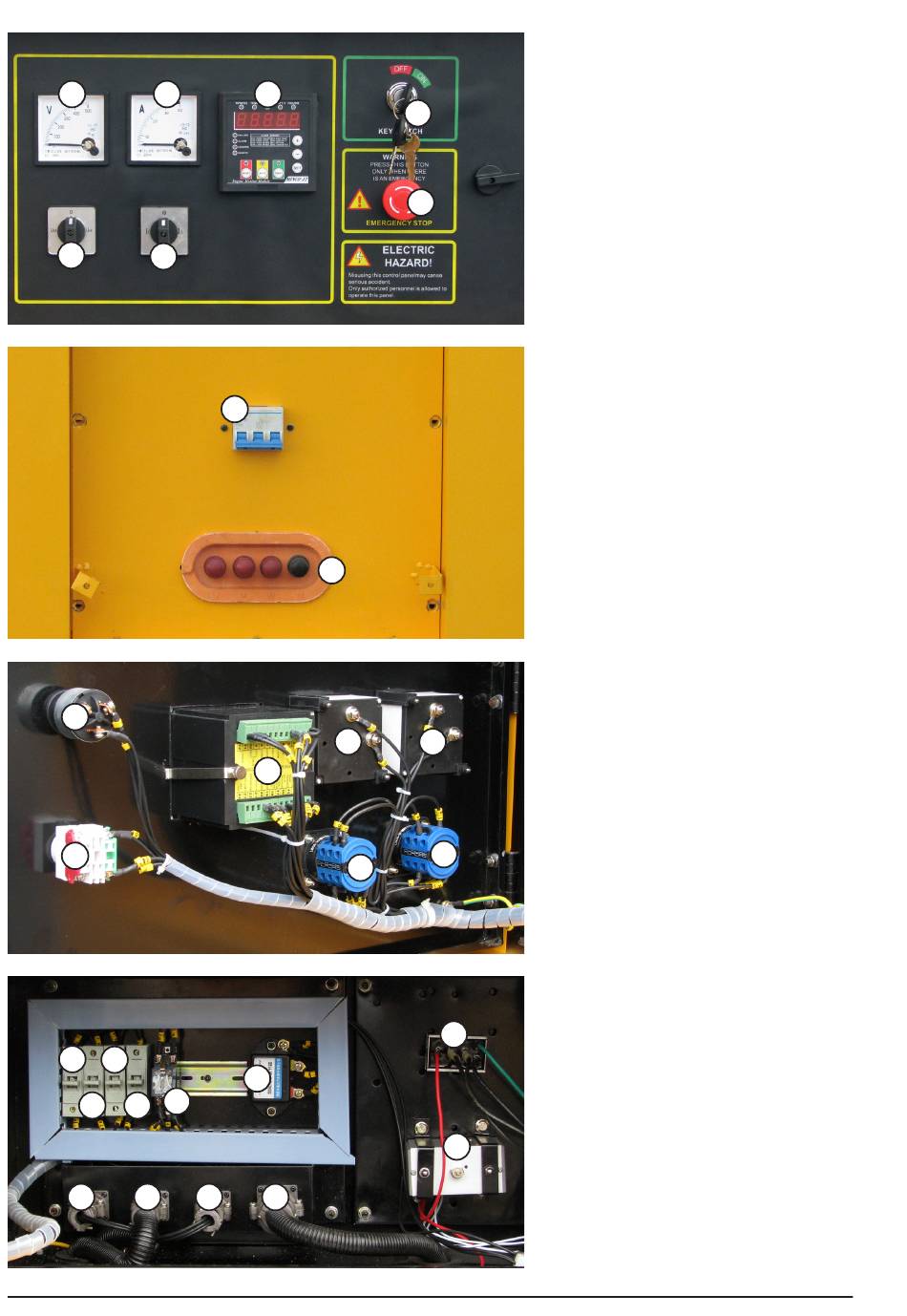

2.7. Bedien- und Wartungselemente

16 17
18
19
21
22
25
27
29
26 28
33 34
6
20
23
24
17
20
19
30
35 36
16 Voltmeter
17 Amperemeter
18 Wahlschalter für Voltmeter
21
19 Wahlschalter für Amperemeter
22
20 Motorsteuereinheit Minco F2
21 Hauptschalter
22 Not-Aus Taster Panel
23 Leitungsschutzschalter
24 Klemmfeld für Stromabnahme
25 F4 - Bedienpanelsicherung
26 F3 - Bedienpanelsicherung
27 F2 - Bedienpanelsicherung
28 F1 - Bedienpanelsicherung
29 R1 - Laderelais
30 Laderegler für Starterbatterie
31 Gleichrichterdiodenblock für
32 Elektron. Spannungsregler (AVR)
16
33 CON1 (Stecker 1)
34 CON2 (Stecker 2)
35 CON3 (Stecker 3)
36 CON4 (Stecker 4)
18
31
32
Anzeigeoptionen:
- keine Anzeige (Stellung 0)
- Spannung L1 zu L2 (Soll 400V)
- Spannung L2 zu L3 (Soll 400V)
- Spannung L1 zu L3 (Soll 400V)
- Anzeigeoptionen:
- keine Anzeige (Stellung 0)
- Stromentnahme L1
- Stromentnahme L2
- Stromentnahme L3
siehe Kapitel 6
Instrumentenversorgung
N / L1 / L2 / L3
Subsicherung für L3
Subsicherung für L2
Subsicherung für L1
Hauptsicherung für Batterie
Relais für Batterieladung
Generatorerregung
Stellschraube für Feinjustage
der Ausgangsspannung
DE
