Inhaltszusammenfassung für ELPRO ECOLOG-NET LP4
- Seite 1 ECOLOG-NET LP4 Bedienungsanweisung ECOLOG-NET LP4 EL6006De...
- Seite 2 Feuchtefühler ELPRO-BUCHS AG gewährt eine Garantiezeit von 90 Tagen, dass das Medium, auf dem das Softwareprodukt geliefert wurde, unter normalen Bedin- gungen frei von Mängeln in Material und Verarbeitung ist. Das Softwareprodukt stimmt in allen wesentlichen Punkten mit der Bedienungsanweisung und den Informationen in der Hilfe-Datei überein.
-
Seite 3: Inhaltsverzeichnis
5. Einstellungen in elproLOG ANALYZE ..........12 Datenlogger einrichten..................12 Erweitertes Einrichten ...................12 6. Grenzwert- und Alarmfunktion ...............13 Bedingungen......................13 Fenster: Einrichten der Alarmparameter...............14 Grenzwertverletzung.....................14 Funktion des Sammelalarmkontaktes..............15 6.4.1 Zeitverhalten Sammelalarm .................15 7. Kontakteingänge D1 und D2 ..............18 DE - 3 ECOLOG-NET LP4 EL6006De... - Seite 4 Speisung, Kontakteingänge, Alarm 2..............22 9. Alarmschemata ....................23 Alarm; Stecker weiss.................... 23 9.1.1 Telefonwahlgerät von ELPRO ............23 Speisung; Stecker rot................... 23 10. Zustands- und Fehlermeldungen ............24 10.1 Datenlogger Anzeige und elproLOG ANALYZE........... 24 10.2 Datenlogger Status in elproLOG ANALYZE............24 11.
-
Seite 5: Benutzte Symbole Und Bezeichnungsschlüssel
Abbildungen, Beschreibungen und Lieferumfang sind deshalb nicht bindend! Die Frei- gabe dieses Dokuments ist nur auf dem ausgedruckten und archivierten Original vorhanden. Dieses Handbuch ist gültig ab Firmware Version 8.14 elproLOG ANALYZE 3.31 DE - 5 ECOLOG-NET LP4 EL6006De... -
Seite 6: Produktbeschreibung

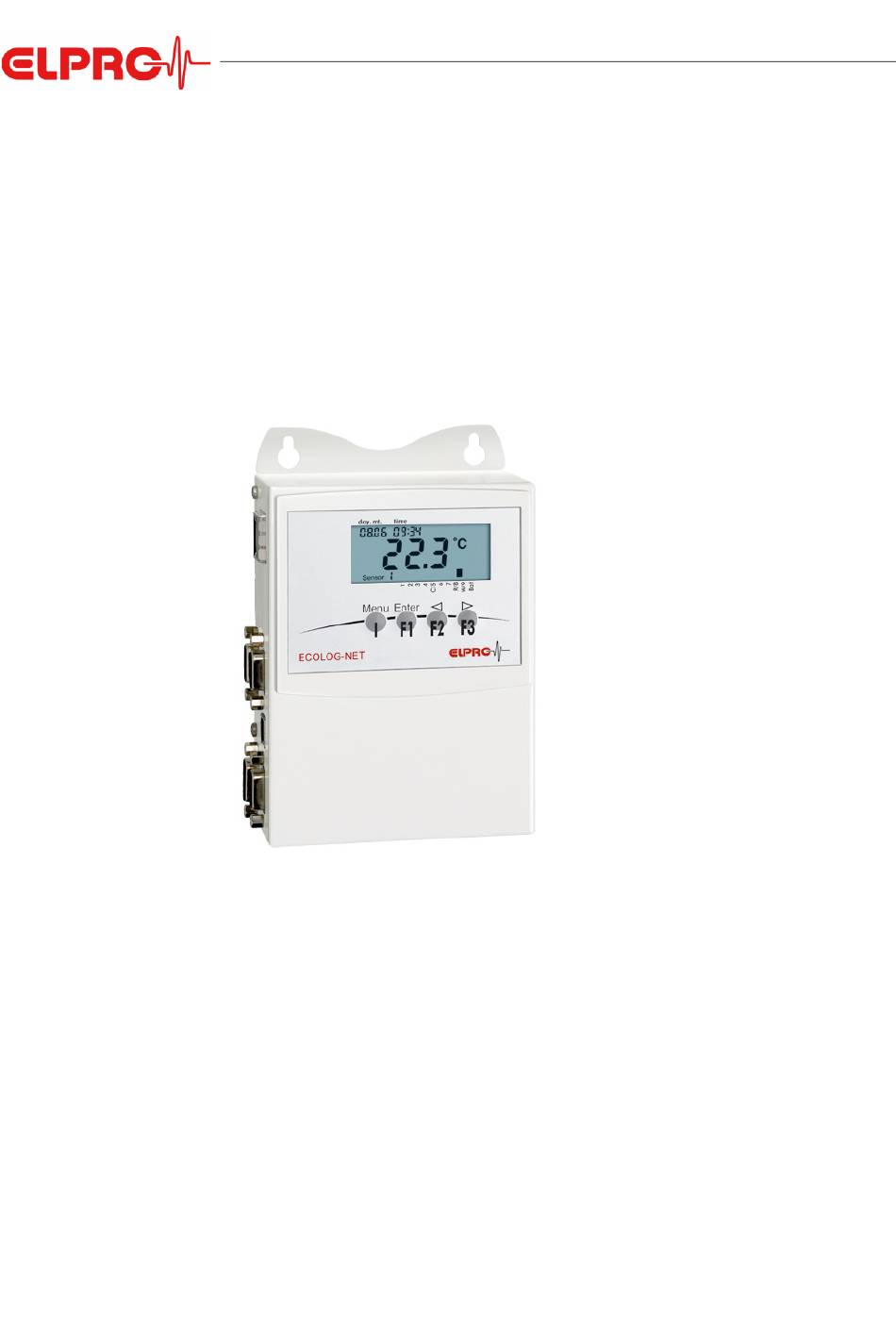

P r o d u k t b e sc h r e i b u n g Produktbeschreibung 4 Pt100 Fühler Die ECOLOG-NET LP4 Datenlogger sind netzwerkfähige 4-Kanal Datenlogger zur Temperaturaufzeich- -200°C ... 600°C nung zwischen -200°C und 600°C. Als Temperaturfühler kommen Pt100 Fühler in 3- oder 4-Leiterschal- 3- oder 4 Leiter tung zum Einsatz. -
Seite 7: Anwendungs- Und Sicherheitshinweise
- IR Strahlung (Wärme) und Heissdampf können die Gehäusebeschichtung beschädigen - Beim Einsatz unter Mikrowellen besteht Explosionsgefahr der Batterie. Inbetriebnahme VOR DER ERSTEN INBETRIEBNAHME MUSS DER DATENLOGGER AUF RAUMTEMPE- RATUR SEIN! HINWEISE ZUM NETZTEIL 8.3 SPEISUNG, KONTAKTEINGÄNGE, ALARM 2 DE - 7 ECOLOG-NET LP4 EL6006De... -
Seite 8: Vorsichtsmassnahmen Im Umgang Mit Geräten Mit Lithiumbatterien
Mehrere Dattenlog- elproLOG ANALYZE Funktion: Überlagern ger darstellen Diese Funktion ermöglicht die Darstellung von mehreren ECOLOG-NET LP4 in der gleichen Graphik. Vor- aussetzung für diese Funktion ist, dass das Aufzeichnungsintervall für alle Datenlogger gleich lang ist. 5.1 Datenlogger einrichten... -
Seite 9: Datenlogger Konfigurieren
der Online Hilfe. Für weitere Netzwerkinformationen ECOLOG-NET Serviceanleitung IT6001A. Diese beiden Anleitungen befinden sich auf der ELPRO Homepage www.elpro.com/Download/Datenblät- ter/ECOLOG-NET Netzwerk-Datenlogger. Für den Betrieb der Netzwerk Schnittstelle benötigt der Datenlogger eine externe Stromversor- gung. Nach Anschluss der Stromversorgung dauert es ca. 1 min, bis der Datenlogger über das Netzwerk ansprechbar ist. -
Seite 10: Verifikation Der Installation
D a t e n l o g g e r k o n f i g u r i e r e n 3.2.5 Verifikation der Installation Überprüfen der Installation und sicherstellen, dass Fühlerposition, Alarmparameter und Netzwerkadresse richtig sind. Als Hilfsmittel können z.B. Teststecker verwendet werden, um definierte Messwerte zu simu- lieren. 10 - DE ECOLOG-NET LP4 EL6006De... -
Seite 11: Menu
Automatischer Rücksprung zu Menu Punkt 1 oder 2 oder 3 FEHLER 5, MODUL ANTWORTET NICHT BEIM DATENAUSLESEN - DER DATENLOGGER BEFINDET SICH NICHT IM MESSMODUS - DURCH DRÜCKEN VON F1/F3 ERREICHT MAN EINEN MENUAUSSTIEG DE - 11 ECOLOG-NET LP4 EL6006De... -
Seite 12: Einstellungen In Elprolog Analyze
Temperatureinheit für Anzeige setzen... Auswahl der verwendeten Temperatureinheit. Es kann zwischen °C und °F gewählt werden. Passwort ändern... Programmierung der Batteriewechselzeit... Diese Funktion dient dem Neustart des Datenloggers nach einem Batteriewechsel ( 2. Anwendungs- und Sicherheitshinweise). 12 - DE ECOLOG-NET LP4 EL6006De... -
Seite 13: Grenzwert- Und Alarmfunktion
G r e n z w e r t - u n d A l a r m f u n k t i o n Grenzwert- und Alarmfunktion Der ECOLOG-NET LP4 Datenlogger besitzt eine Funktion zur Grenzwertüberwachung. Die Grenzwerte Fühlerauswahl ... -
Seite 14: Fenster: Einrichten Der Alarmparameter
2. Der Text: ALARM wird beim Erfüllen der Bedingungen, welche einen Alarm definieren und abhängig von der gewählten Alarmausgabe (Selbsthaltung) und des Anzeige / Stromsparmodus angezeigt. 3. Falls ein Alarm ausgelöst werden soll, besitzt der ECOLOG-NET LP4 eine Sammelalarmfunktion. ... -
Seite 15: Funktion Des Sammelalarmkontaktes
ERFÜLLEN DER ENTSPRECHENDEN BEDINGUNGEN ANGEZEIGT. IST DER LOGGER IM STOP-MODUS, WERDEN DIE GRENZWERTE NICHT MEHR ÜBER- WACHT. 6.4 Funktion des Sammelalarmkontaktes Der Datenlogger ECOLOG-NET LP4 besitzt 4 Möglichkeiten zur Alarmsignalisation: Alarmsignalisation: - Relaiskontakt S - Relaiskontakt S - Alarm 1 Dies ist ein potentialfreier Umschaltkontakt. - Seite 16 Alarmkontakt reagiert sofort. ANALYZE 1 Alarmmessung ANALYZE Alarmprotokoll mit 2 oder 3 Einträgen: Alarm ein/aus/quittiert. MONITOR Repräsentiert einen Alarm bis zum Ende der Grenz- wertüberschreitung (5 Zyklen). Die Zeitdauer der Selbsthaltung wird nicht als Alarm dargestellt. 16 - DE ECOLOG-NET LP4 EL6006De...
- Seite 17 Kein Eintrag im Alarmprotokoll MONITOR Repräsentiert keinen Alarm. Alarm mit Zeitverzögerung nicht registriert ECOLOG-NET Alarmkontakt reagiert nach Ablauf der Zeitverzöge- rung ANALYZE Keine Alarmmessung ANALYZE Alarmprotokoll mit 2 Einträgen: Alarm ein/aus. MONITOR Repräsentiert einen Alarm über Zyklen. DE - 17 ECOLOG-NET LP4 EL6006De...
-
Seite 18: Kontakteingänge D1 Und D2
Alarmweiterleitung wird in Kombination mit der Software elproMONITOR benutzt. Der Zustand (Alarm / tung kein Alarm) der Kontakte wird jeweils beim Updaten der Monitordaten überprüft. Zustandswechsel zwi- schen zwei Updates werden nicht erfasst. 18 - DE ECOLOG-NET LP4 EL6006De... -
Seite 19: Steckerbelegung Und Anschlüsse
Kabel > 30m Art.-Nr. Art.-Nr. Art.-Nr. ECA_PT100_SILxx ECA_4C_xxM_M12 ECA_LIYCY4X0,34 weiss weiss braun braun weiss schwarz grün weiss blau gelb Schirm Pt100 3-Leiter Pt100 4-Leiter Kabellänge < 12m Art.-Nr. ECA_PT100_SILxx Pt100 4-Leiter Kabellänge 12 ... Art.-Nr. ECA_4C_xxM_M12 DE - 19 ECOLOG-NET LP4 EL6006De... - Seite 20 S t e c k e r b e l e g u n g u n d A n s c h l ü s s e Pt100 4-Leiter Kabellänge > 30m Art.-Nr. 800520 KABELLÄNGEN 12.1 Messbereiche und Genauigkeit 20 - DE ECOLOG-NET LP4 EL6006De...
-
Seite 21: Alarm
Dieses Relais ist angezogen (sb - sc), sobald Speisung vorhanden ist. Schaltlast max. 42VAC oder VDC; 500mA Alarmausgang 1 Alarmausgang 1 (Öffner) Halbleiterkontakt! Nur für Gleichspannung (DCV) verwenden - Öffnet bei Alarm - Kein potentialfreier Kontakt - Alarmkabel max. 15m lang DE - 21 ECOLOG-NET LP4 EL6006De... -
Seite 22: Speisung, Kontakteingänge, Alarm 2
- Kein potentialfreier Kontakt - Alarmkabel max. 15m lang Externe Speisung Externe Speisung ACHTUNG: Der Anlaufstrom beträgt kurzfristig ca 1.6A (100ms). Wenn mehrere Datenlogger am gleichen Netzteil betrieben werden, muss das Netzteil entsprechend leistungsfähig sein. 22 - DE ECOLOG-NET LP4 EL6006De... -
Seite 23: Alarmschemata
- Datenlogger braucht keine externe Speisung - Halbleiterkontakt! Nur für Geleichspannung (DCV) verwenden - Schaltlast max. 24VDC; 200mA 9.1.1 Telefonwahlgerät von ELPRO - Alarm: Grenzwertverletzung, Ausfall der Datenloggerspeisung oder Kabelbruch zwischen Datenlogger und Telefonwahlgerät. - Jumper 16, siehe Abbildung - Einstellungen B-TEL 2 "Connection type"... -
Seite 24: Zustands- Und Fehlermeldungen
StOP Datenlogger im Start/Stop-Betrieb und der Speicher ist voll. Keine wei- teren Messwerte werden aufgezeichnet. Für eine erneute Datenauf- zeichnung muss der Logger neu programmiert werden. Dies ist der Auslieferungszustand des ECOLOG-NET LP4. b.F. Batteriespannung ist zu tief C.F. C.F. -
Seite 25: Wartung
Batterie eingesetzt bleiben. Fremdbatterien oder das Entfernen der Batterie führen zu einer Fehlan- zeige dieses Indikators. Batteriewechsel NACH DEM BATTERIEWECHSEL MUSS DIE BATTERIEWECHSELZEIT (ELPROLOG ANALYZE SOFTWARE - ERWEITERTES EINRICHTEN - PROGRAMMIERUNG DER BATTE- RIEWECHSELZEIT...) GESETZT WERDEN, DA SONST DER ENERGIEZÄHLER NICHT FUNKTIONIERT! DE - 25 ECOLOG-NET LP4 EL6006De... -
Seite 26: Technische Daten
500.0°C 0.1°C ± 0.3°C 500.1°C ... 600.0°C 0.1°C ± 0.5°C Diese Angaben gelten für den ECOLOG-NET LP4 bei Raumtemperatur und ohne Pt100 Fühler. 12.1.2 Fehler verursacht durch Kabelasymmetrien bei Längen über 30m Länge Kabel typischer Fehler 4x0.25mm , abgeschirmt ± 0.1°C max. -
Seite 27: Massbild
T e c h n is c h e D a t e n 12.3 Massbild 1. Batterie; zum Batteriewechsel muss die Rückwand entfernt werden. 2. Schrauben zur Befestigung der Rückwand DE - 27 ECOLOG-NET LP4 EL6006De... -
Seite 28: Zubehör
Anschlusskabel 4-adrig mit M12 Stecker für Kabellängen <30m ECA_LIYCY4X0,34 Anschlusskabel 4-adrig ohne M12 Stecker für Kabellängen >30m 800508 Stecker M12 (f) mit Schneidklemmen-Technik 800513 Stecker M12 (m) mit Schneidklemmen-Technik 800359 Diverse Alarmblinker 800362 800363 800556 Ersatzbatterie, 2 Stück, 5 Jahre lagerfähig 28 - DE ECOLOG-NET LP4 EL6006De... -
Seite 29: Konformitätserklärung
K o n f o r m it ä t s e r k lä r u n g 13. Konformitätserklärung DE - 29 ECOLOG-NET LP4 EL6006De... -
Seite 30: Revision History
Erstausgabe; Ersatz von EL6003Bk A. Gubler 21.12.2011 Diverse Fehler korrigiert A. Gubler 01.10.2012 Neue Grafik A. Gubler 03.06.2013 Keine Kennzeichnung der Fühlerkabel notwendig A. Gubler 13.01.2014 Diverse Textfehler korrigiert A. Gubler 21.11.2016 Neue CE Erklärung, EX-Version gelöscht 30 - DE ECOLOG-NET LP4 EL6006De... -
