Inhaltszusammenfassung für ELPRO ECOLOG-NET LP4

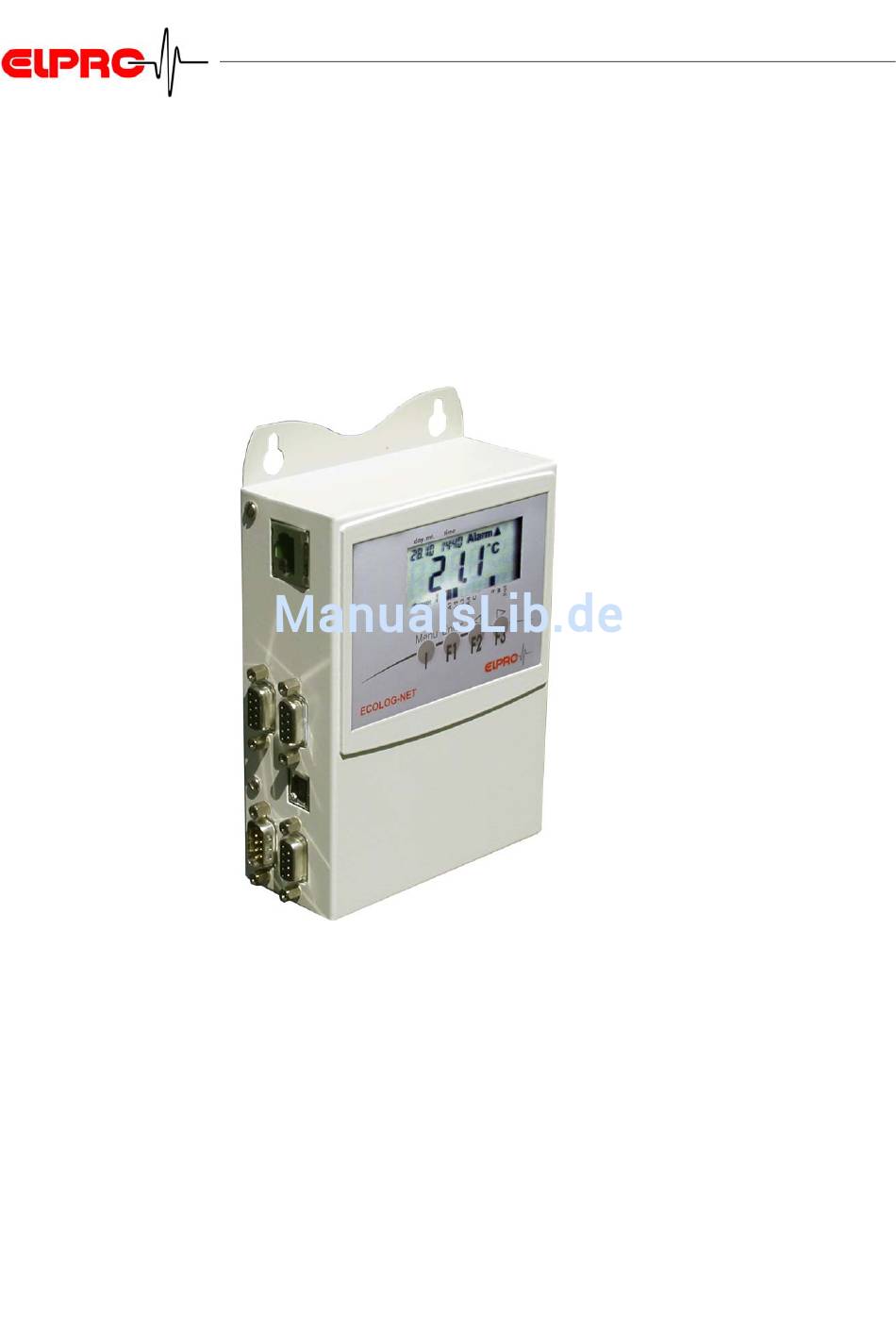

- Seite 1 ECOLOG-NET LP4 Bedienungsanweisung ECOLOG-NET LP4 EL6006D...
- Seite 2 2 - DE ECOLOG-NET LP4 EL6006D...
-
Seite 3: Inhaltsverzeichnis
CONFIG ................12 3.2.4 elproLOG ANALYZE................12 3.2.5 elproLOG MONITOR ................13 3.2.6 Verifikation der Installation ..............13 4. Menu ..........................14 5. Einstellungen in elproLOG ANALYZE ..........15 Datenlogger einrichten..................15 Erweitertes Einrichten ...................15 6. Grenzwert- und Alarmfunktion ...............16 Bedingungen......................16 ECOLOG-NET LP4 DE - 3 EL6006D... - Seite 4 Fehler verursacht durch Kabelasymmetrien bei Längen über 30m ..28 12.1.3 Fehler verursacht durch 2 / 3 Leiter PT100 Sensoren......28 12.1.4 Arbeitsbereich, Schutzklasse, Speisung & Alarm....... 28 12.2 Kennzeichnungen für ECOLOG-NET LP4 im EX-Bereich ........29 12.2.1 PT100 Fühler ..................29 12.2.2 Datenlogger und Netzteil ..............30 12.3 Massbild .......................
-
Seite 5: Benutzte Symbole & Bezeichnungsschlüssel
Im Interesse unserer Kunden bleiben Änderungen infolge technischer Weiterentwicklungen vor- behalten. Abbildungen, Beschreibungen und Lieferumfang sind deshalb nicht bindend! Die Frei- gabe dieses Dokuments ist nur auf dem ausgedruckten und archivierten Original vorhanden. Dieses Handbuch ist gültig ab Firmware Version 8.14 elproLOG 3.31 ECOLOG-NET LP4 DE - 5 EL6006D... -
Seite 6: Produktbeschreibung
Stromausfall oder einer Netzwerkstörung die Messwerte dank der internen Batterie weiter aufgezeichnet EX-Schutz Zone 2 werden. Es bestehen mehrere Alarmierungsmöglichkeiten durch den lokalen Alarmkontakt und Netzwerk- funktionen. Die Fühler der Datenlogger ECOLOG-NET LP4 sind auch für Anwendungen im eigensicheren Bereich der Zone 2 zugelassen. 1.1 Datenlogger Anschlüsse... -
Seite 7: Anwendungs- Und Sicherheitshinweise
Beim Einsatz unter speziellen Umgebungsbedingungen ist folgendes zu beachten: - IR Strahlung (Wärme) und Heissdampf können die Gehäusebeschichtung beschädigen - Beim Einsatz unter Mikrowellen besteht Explosionsgefahr der Batterie. Inbetriebnahme VOR DER ERSTEN INBETRIEBNAHME MUSS DER DATENLOGGER AUF RAUMTEMPE- RATUR SEIN! ECOLOG-NET LP4 DE - 7 EL6006D... -
Seite 8: Vorsichtsmassnahmen Im Umgang Mit Geräten Mit Lithiumbatterien
Datenlogger gespiesen. Für den normkonformen Betrieb müssen die Punkte im Kapitel 2.5.1 Massnah- men zur Aufrechterhaltung des Explositionsschutzes im Betrieb und 2.5.3 Kennzeichnung des Fühlerka- bels erfüllt sein. Die Fühler müssen mit der im Kapitel 12.2 Kennzeichnungen für ECOLOG-NET LP4 im EX-Bereich angegebenen Kennzeichnung versehen sein. -
Seite 9: Einsatzbereich Der Fühler: Ii 3G Ex Na Iic T6 X
2.5.1 Massnahmen zur Aufrechterhaltung des Explosi- tionsschutzes im Betrieb bis 2.5.4 Beispiel für explosionssichere Kühlschränke • Liste der PT100 Fühler, welche für den Einsatz im eigensicheren Bereich zugelassen sind 12.2 Kennzeichnungen für ECOLOG-NET LP4 im EX-Bereich 2.5.3 Kennzeichnung des Fühlerkabels Gemäss Abschnitt 9 der Norm EN 60079-14 müssen alle Sensorkabel, welche im explosionsgefährdeten... -
Seite 10: Beispiel Für Explosionssichere Kühlschränke
A n w e n d u n g s - u n d S i c h e r h e i t s h i n w e i s e 2.5.4 Beispiel für explosionssichere Kühlschränke 10 - DE ECOLOG-NET LP4 EL6006D... -
Seite 11: Batterie Back-Up / Lebensdauer
ANALYZE Funktion: Überlagern Mehrere Dattenlog- ger darstellen Diese Funktion ermöglicht die Darstellung von mehreren ECOLOG-NET LP4 in der gleichen Graphik. Vor- aussetzung für diese Funktion ist, dass das Aufzeichnungsintervall für alle Datenlogger gleich lang ist. 5.1 Datenlogger einrichten ECOLOG-NET LP4... -
Seite 12: Datenlogger Konfigurieren
ANALYZE Bedienungsanweisung SE3003D oder in der On-Line Hilfe. Für weitere Netzwerkinformationen ECOLOG-NET Serviceanleitung IT6001A Diese beiden Anleitungen befinden sich auf der ELPRO Homepage www.elpro.com/Download/Datenblät- ter/ECOLOG-NET Netzwerk-Datenlogger. Für den Betrieb der Netzwerk Schnittstelle benötigt der Datenlogger eine externe Stromversor- gung. Nach Anschluss der Stromversorgung dauert es ca. 1 min, bis der Datenlogger über das Netzwerk ansprechbar ist. -
Seite 13: Elprolog Monitor
MONITOR Bedienungsanweisung SM3001D oder in der On- Line Hilfe. 3.2.6 Verifikation der Installation Überprüfen der Installation und sicherstellen, dass Fühlerposition, Alarmparameter und Netzwerkadresse richtig sind. Als Hilfsmittel können z.B. Teststecker verwendet werden, um definierte Messwerte zu simu- lieren. ECOLOG-NET LP4 DE - 13 EL6006D... -
Seite 14: Menu
Automatischer Rücksprung zu Menu Punkt 1 oder 2 oder 3 FEHLER 5, MODUL ANTWORTET NICHT BEIM DATENAUSLESEN - DER DATENLOGGER BEFINDET SICH NICHT IM MESSMODUS - DURCH DRÜCKEN VON F1/F3 ERREICHT MAN EINEN MENUAUSSTIEG 14 - DE ECOLOG-NET LP4 EL6006D... -
Seite 15: Einstellungen In Elprolog Analyze
Auswahl der verwendeten Temperatureinheit. Temperatureinheit für Anzeige setzen... Es kann zwischen °C und °F gewählt werden. Passwort ändern... Diese Funktion dient dem Neustart des Datenloggers Programmierung der Batteriewechselzeit... nach einem Batteriewechsel ( 2. Anwendungs- und Sicherheitshinweise). ECOLOG-NET LP4 DE - 15 EL6006D... -
Seite 16: Grenzwert- Und Alarmfunktion
Grenzwert- und Alarmfunktion Fühlerauswahl Der ECOLOG-NET LP4 Datenlogger besitzt eine Funktion zur Grenzwertüberwachung. Die Grenzwerte und die Alarmparameter werden im Fenster „Einrichten der Alarmparameter“ definiert. Die Grenzwert- überwachung erfolgt nur auf Fühler, welche im Fenster "Datenlogger einrichten - Fühler" selektiert sind. -
Seite 17: Fenster: Einrichten Der Alarmparameter
2. Der Text: ALARM wird beim Erfüllen der Bedingungen, welche einen Alarm definieren und abhängig von der gewählten Alarmausgabe (Selbsthaltung) und des Anzeige / Stromsparmodus angezeigt. 3. Falls ein Alarm ausgelöst werden soll, besitzt der ECOLOG-NET LP4 eine Sammelalarmfunktion. Diese Funktion wird gleichzeitig mit der Textanzeige: ALARM aktiviert 6.4 Funktion des Sammel-... -
Seite 18: Funktion Des Sammelalarmkontaktes
IST DER LOGGER IM STOP-MODUS, WERDEN DIE GRENZWERTE NICHT MEHR ÜBER- WACHT. 6.4 Funktion des Sammelalarmkontaktes Alarmsignalisation: Der Datenlogger ECOLOG-NET LP4 besitzt 4 Möglichkeiten zur Alarmsignalisation: - Relaiskontakt S - Relaiskontakt S - Alarm 1 Dies ist ein potentialfreier Umschaltkontakt. Der Kontakt wechselt bei einem Alarm oder dem Ausfall - Alarm 2 der externen Stromversorgung. - Seite 19 MONITOR Repräsentiert keinen Alarm. Alarm mit Zeitverzögerung nicht registriert Alarmkontakt reagiert nach Ablauf der Zeitverzögerung ECOLOG-NET keine Alarmmessung, Alarmprotokoll mit 2 Einträgen - Alarm ein/ aus. ANALYZE MONITOR Repräsentiert einen Alarm über 2 Zyklus-Zeiten. ECOLOG-NET LP4 DE - 19 EL6006D...
-
Seite 20: Kontakteingänge D1 Und D2
- Alarmweiterleitung wird in Kombination mit der Software: elproLOG MONITOR benutzt. Der Zustand (Alarm / kein Alarm) der Kontakte wird jeweils beim Up-Daten der Monitordaten überprüft. Zustands- wechsel zwischen zwei Up-Dates werden nicht erfasst. 20 - DE ECOLOG-NET LP4 EL6006D... -
Seite 21: Buchsenbelegung Und Anschlüsse
Kabel > 30m Schema Art.-Nr. 3205 Art.-Nr. 3206 Art.-Nr. 2790 weiss weiss braun braun weiss schwarz grün weiss blau gelb Schirm PT100 3-Leiter PT100 4-Leiter Kabellänge < 12m Art.-Nr. 3205 PT100 4-Leiter Kabellänge 12 .. Art.-Nr.3206 ECOLOG-NET LP4 DE - 21 EL6006D... - Seite 22 B u c h s e n b e l e g u n g u n d A n s c h l ü s s e PT100 4-Leiter Kabellänge > 30m Art.-Nr. 2790 KABELLÄNGEN 12.1 Mess- und Arbeits-Bereiche, Genauigkeit 22 - DE ECOLOG-NET LP4 EL6006D...
-
Seite 23: Alarm - Buchse 4
- Öffnet bei Alarm - Halbleiterkontakt! Nur für Geleichspannung (DCV) verwenden - Kein potentialfreier Kontakt - Alarmkabel max. 15m lang ALARMAUSGANG 1 DARF NICHT VERWENDET WERDEN MIT EINEM LOGGER, DESSEN SENSOREN IM EX-BEREICH EINGESETZT WERDEN! ECOLOG-NET LP4 DE - 23 EL6006D... -
Seite 24: Speisung - Buchse 5
ALARMAUSGANG 2 DARF NICHT VERWENDET WERDEN MIT EINEM LOGGER, DESSEN SENSOREN IM EX-BEREICH EINGESETZT WERDEN! externe Speisung externe Speisung Der Anlaufstrom beträgt kurzfristig ca 1.6A (100ms). Wenn mehrere Datenlog- ger am gleichen Netzteil betrieben werden, muss das Netzteil entsprechend leistungsfähig sein. 24 - DE ECOLOG-NET LP4 EL6006D... -
Seite 25: Alarmschemata
- Datenlogger braucht keine externe Speisung - Halbleiterkontakt! Nur für Geleichspannung (DCV) verwenden - Schaltlast max. 24VDC; 200mA 9.1.1 Telephonwahlgerät von Elpro - Alarm: Grenzwertverletzung, Ausfall der Datenloggerspeisung oder Kabelbruch zwischen Datenlogger und Telephonwahlgerät. - Jumper 16, siehe Abbildung - Einstellungen B-TEL 2 "Connection type"... -
Seite 26: Zustands- Und Fehlermeldungen
StOP Datenlogger im Start/Stop-Betrieb und der Speicher ist voll. Keine wei- teren Messwerte werden aufgezeichnet. Für eine erneute Datenauf- zeichnung muss der Logger neu programmiert werden. Dies ist der Auslieferungszustand des ECOLOG-NET LP4. b.F. Batteriespannung ist zu tief C.F. C.F. -
Seite 27: Wartung
Batterie eingesetzt bleiben. Fremdbatterien oder das Entfernen der Batterie führen zu einer Fehlan- zeige dieses Indikators. Batteriewechsel NACH DEM BATTERIEWECHSEL MUSS DIE BATTERIEWECHSELZEIT (ELPROLOG ANALYZE SOFTWARE - ERWEITERTES EINRICHTEN - PROGRAMMIERUNG DER BATTE- RIEWECHSELZEIT...) GESETZT WERDEN, DA SONST DER ENERGIEZÄHLER NICHT FUNKTIONIERT! ECOLOG-NET LP4 DE - 27 EL6006D... -
Seite 28: Technische Daten
± 0.2°C 400.1°C.. 500.0°C 0.1°C ± 0.3°C 500.1°C.. 600.0°C 0.1°C ± 0.5°C Diese Angaben gelten für den ECOLOG-NET LP4 bei Raumtemperatur und ohne PT100 Fühler. 12.1.2 Fehler verursacht durch Kabelasymmetrien bei Längen über 30m Länge Kabel typischer Fehler 4x0.25mm , abgeschirmt ±... -
Seite 29: Kennzeichnungen Für Ecolog-Net Lp4 Im Ex-Bereich
T e c h n is c h e D a t e n 12.2 Kennzeichnungen für ECOLOG-NET LP4 im EX-Bereich 12.2.1 PT100 Fühler Beschreibung Kennzeichnung 3155-Lxx PT100, 4-Leiter ML-Temperaturfühler -200°C..+500°C (DIN A -70°C..+300°C) ELPRO Buchs AG Edelstahl, biegbar ID:____________ LS=350mm, D=3mm, max. -
Seite 30: Datenlogger Und Netzteil
T e c h n is c h e D a t e n 12.2.2 Datenlogger und Netzteil EX-Etikette 12.3 Massbild 1.Batterie; zum Batteriewechsel muss die Rückwand entfernt werden. 2.Schrauben zur Befestigung der Rück- wand 30 - DE ECOLOG-NET LP4 EL6006D... -
Seite 31: Zubehör
Anschlusskabel 4-adrig mit M12 Stecker für Kabellängen <30m 2790 Anschlusskabel 4-adrig ohne M12 Stecker für Kabellängen >30m 2755-Q Stecker M12 (f) mit Schneidklemmen-Technik 2757-Q Stecker M12 (m) mit Schneidklemmen-Technik 2311-B0 2311-F Diverse Alarmblinker 2311-FS 2820 Ersatzbatterie, 2 Stück, 5 Jahre lagerfähig ECOLOG-NET LP4 DE - 31 EL6006D... -
Seite 32: Konformitätserklärungen
Buchs, den 03. März 2009 ELPRO-BUCHS AG Buchs, le 03. Mars 2009 Development and Production Buchs, 03. March 2009 Andreas Gubler ELPRO-BUCHS AG | Langäulistrasse 62 | CH 9470 Buchs SG | Switzerland Dokument-Nr. 10.033 32 - DE ECOLOG-NET LP4 EL6006D... -
Seite 33: Konformitätserklärung Für Ecolog-Net Lp4 Im Ex-Bereich
This declaration is valid for all versions of the product series detailed. Buchs, den 21. Februar 2011 ELPRO-BUCHS AG Buchs, le 21. Février 2011 Development and Production Buchs, 21st February 2011 Andreas Gubler ELPRO-BUCHS AG | Langäulistrasse 62 | CH 9470 Buchs SG | Switzerland ECOLOG-NET LP4 DE - 33 EL6006D... -
Seite 34: Revision History
Revision History Autor Datum Version Beschreibung A. Gubler 04.03.2011 Erstausgabe; Ersatz von EL6003Bk 34 - DE ECOLOG-NET LP4 EL6006D... - Seite 35 RS232 Anschlussoptionen 7 Desktop Installation 12 Digi Device Discovery 12 Sammelalarmfunktion 17 Dokumentation der Installation 12 Schutzklasse 28 Selbsthaltend 17 ECOLOG-NET LP4 6 Speisung 24 elproLOG ANALYZE 12 Speisung - DB9 24 elproLOG CONFIG 12 Spezielle Umgebungen 7 elproLOG MONITOR 12...
