j Isolierstück: Klein (Flüssigkeitsleitung)
k Isolierstück: Groß (Gasleitung)
l Kabelbinder
m Unterlegscheiben-Befestigungsplatte
n Luftfilter
o Nivellierschrauben

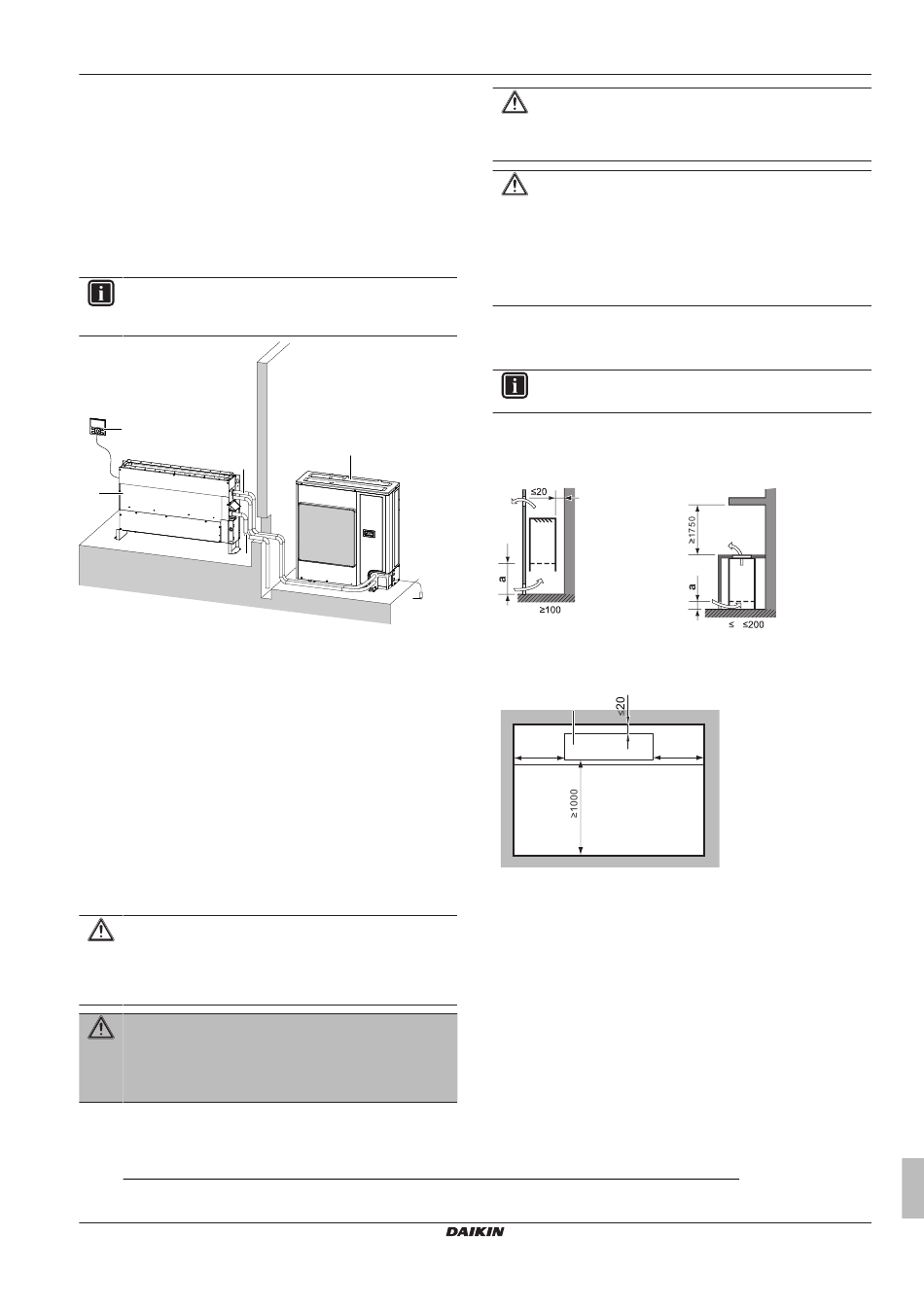

3 Über die Geräte und Optionen
3.1

Systemanordnung

INFORMATION
Die folgende Abbildung ist ein Beispiel und entspricht
möglicherweise NICHT Ihrem Systemlayout.
c
d
a
e
a Inneneinheit
b Außeneinheit
c Benutzerschnittstelle
d Kältemittelrohrleitungen + Verbindungskabel
e Abflussrohr
f Erdungskabel
4

Vorbereitung

4.1 Den Ort der Installation
vorbereiten
▪ Planen Sie für Wartungszwecke
Luftzirkulation ausreichend Platz um das Gerät ein.
▪ Wählen Sie den Installationsort so, dass genügend Platz ist, um
die Einheit zur Baustelle hin und von ihr weg zu tragen.
ACHTUNG
NICHT installieren oder benutzen in Räumen, in denen es
Rauch, Gas, Chemikalien usw. gibt. Sensoren innerhalb
der Inneneinheit könnten diese Substanzen erkennen und
eine Anomalie aufgrund einer Leckage melden.
WARNUNG
Installieren Sie das Klimagerät NICHT an einem Platz, wo
brennbares Gas austreten könnte. Wenn Gas austritt und
sich um das Klimagerät herum sammelt, kann ein Brand
ausbrechen.
(1)
Nur bei Einheiten, die mit Kältemittel R32 arbeiten. Den Spezifikationen der Außeneinheit können Sie entnehmen, welche Art
Kältemittel zu benutzen ist.
FNA25~60A2VEB(9)
Split-System-Klimageräte
4P456958-1D – 2018.11
b
f
und eine ausreichende
1
3 Über die Geräte und Optionen
ACHTUNG
NICHT installieren oder benutzen in luftdichten Räumen,
wie z. B. schallisolierte Räume oder Räume mit
1
abgedichteten Türen.
ACHTUNG
Die Einheit ist
Sicherheitseinrichtungen ausgestattet, z. B. mit einem
Kältemittel-Leckdetektor.
Sicherheitseinrichtungen immer funktionieren, muss die
Einheit nach ihrer Installation immer mit Strom versorgt
werden, mit Ausnahme kleiner Unterbrechungen für die
Durchführung von Wartungsarbeiten.
4.1.1 Anforderungen an den Installationsort
des Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
▪ Verwenden Sie Tragbolzen für die Installation.
▪ Achten Sie auf Folgendes:
Typ für Wandmontage
a
a Mindestabstand
Draufsicht
a
≥300 ≥300
a Inneneinheit
▪ Installieren Sie die Einheit in einem vorgefertigten, vollständig
schließenden Gehäuse, das über abnehmbare Blenden, einem
Ansaugluftgitter und Luftaustrittsgitter
abnehmbaren Teile sind dazu da zu verhindern, dass auf die
Einheit zugegriffen werden kann, und sie können NUR mit einem
entsprechenden Werkzeug abgenommen werden.
▪ Bei Installation unter einem Fenstersims ist darauf zu achten,
dass es keine Rückzirkulation der Luft geben kann.
mit elektrisch betriebenen
Damit diese
1
Typ Standgerät
a
100
(mm)
verfügt. Diese
Installationsanleitung
