M on t ag e auf flac h g e n e ig te m S c h r äg d ac h
( m it Aufst än d e r un g ) un t e r Zuh ilf e n ah me d e r
Sp ar r e n an ke r

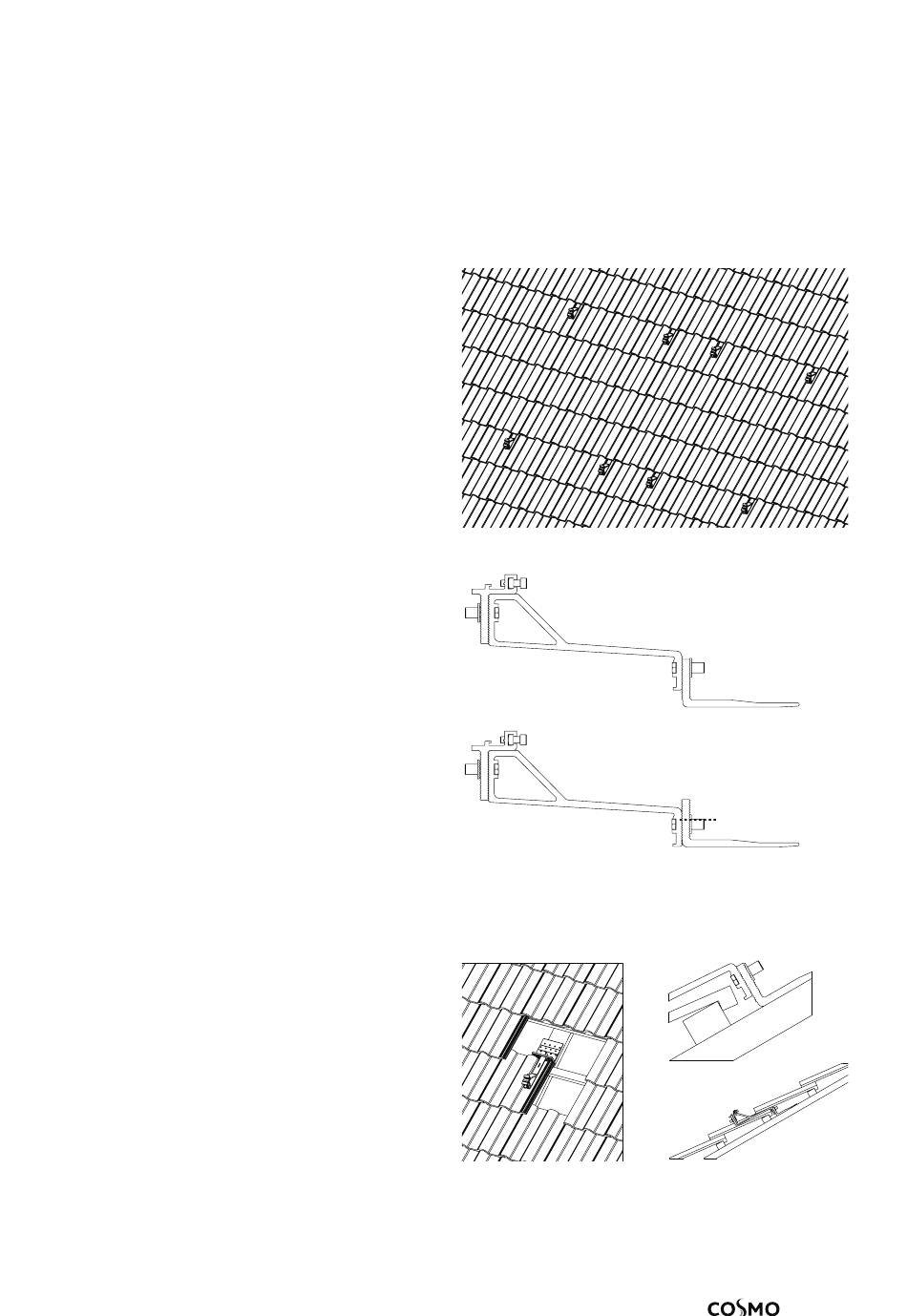

Nach Festlegen der Befestigungspunkte
Dacheindeckung entfernen.
Zusammenbau des Sparrenankers mithilfe des 6 mm
Innen-Sechskantschlüssels gemäß Zeichnung. Innen-Sechs-
kantschraube noch nicht festziehen. Bei dieser Montageart
wird empfohlen, bei Bedarf bei jedem Sparrenanker einen
Metalldachziegel unterzulegen.
Sparrenanker auf den Sparren mit den mitgelieferten
Schrauben befestigen. Darauf achten, dass der Sparrenanker
in einem Wellental mit Abstand zur Pfanner befestigt wird.
(siehe Abbildung rechts). Der Sparrenanker muss an der
Pfannenoberkante etwas Spiel haben. Gegebenenfalls die
Pfanne oben anpassen. Vor dem Einlegen der oberen Dach-
pfanne mit einem geeigneten Werkzeug (z.B. Winkelschleifer)
so anzupassen, das diese ordnungsgemäß aufliegt und nicht
hervorsteht. Innen-Sechskantmutter mithilfe des Innensechs-
kantschlüssels anziehen.
An allen ausgewählten Befestigungspunkten
wiederholen.
