Cosmo 251R Montage- Und Betriebsanleitung Seite 96

M on t ag e auf flac h g e n e ig te m Sc h r äg d ac h
( m it Aufstän d e r un g ) un t e r Zuh ilfe n ah m e d e r
Sp ar r e n an ke r

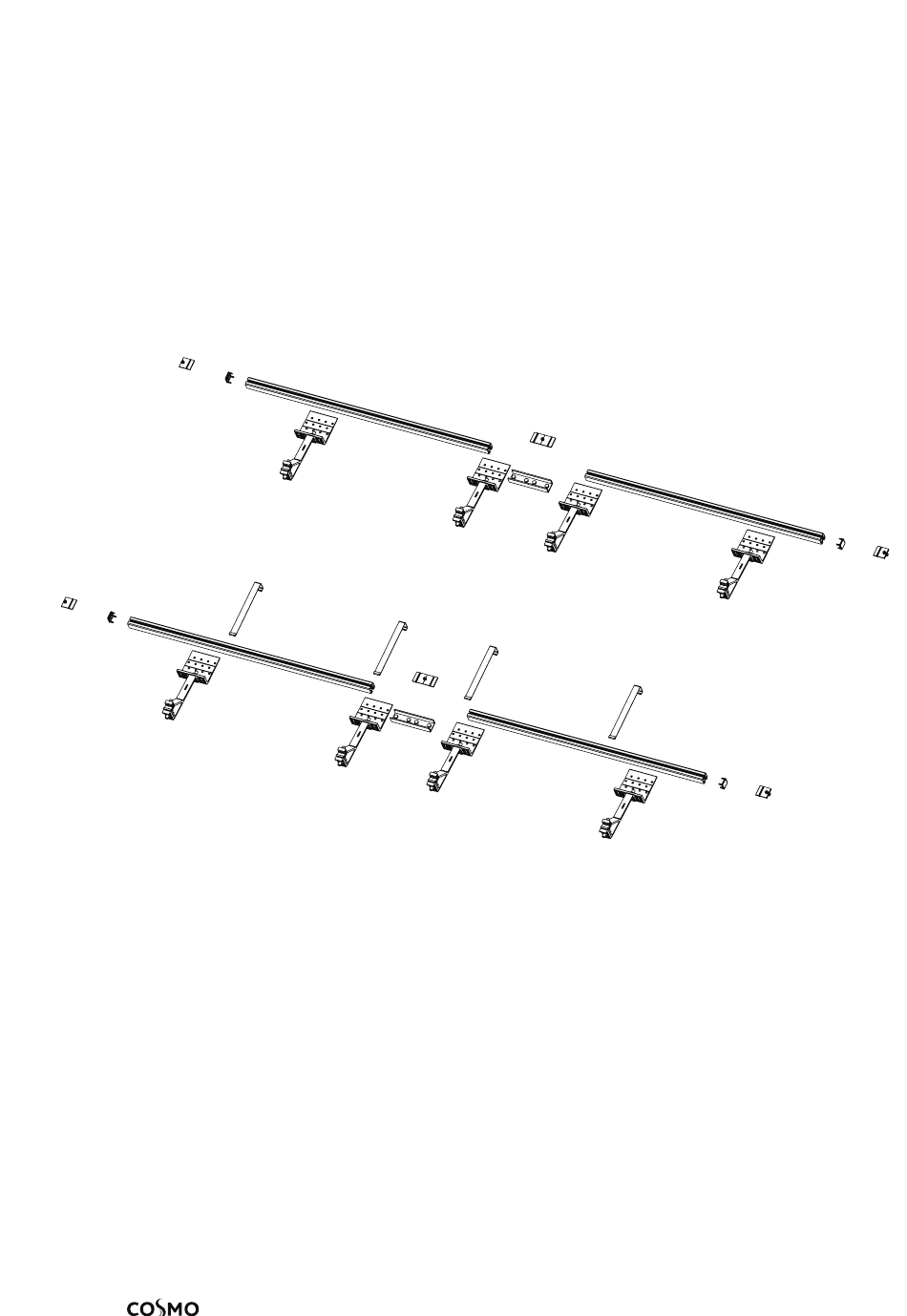

Beschreibung der Bauteile
4
3
4
3
1
1 Sparrenanker
2 Trägerprofile
3 Endklemme
4 Abdeckkappe
5 Mittelklemme
6 Abrutschsicherung
7 Profilverbinder
Benötigtes Werkzeug
Innen-Sechskantschlüssel 6 mm
Gabelschlüssel SW17
Gabelschlüssel SW15 (erforderlich beim Verbinden von zwei
Trägerprofilen)
Akkuschrauber
Torxeinsatz T40
Maßband
Winkelschleifer oder Hammer
Wasserwaage
96
