M on t ag e d e r T r äg e r p r ofile
Die Trägerprofile sind in verschiedenen Längen verfügbar.
• Trägerprofil Grundlänge 2220 mm für 1 Kollektor
waagerechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 2445 mm für 2 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 3650 mm für 3 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2185 mm für
1 Kollektor waagerechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2410 mm für
2 Kollektoren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 3610 mm für
3 Kollektoren senkrechte Montage (Set à 2 Stück)

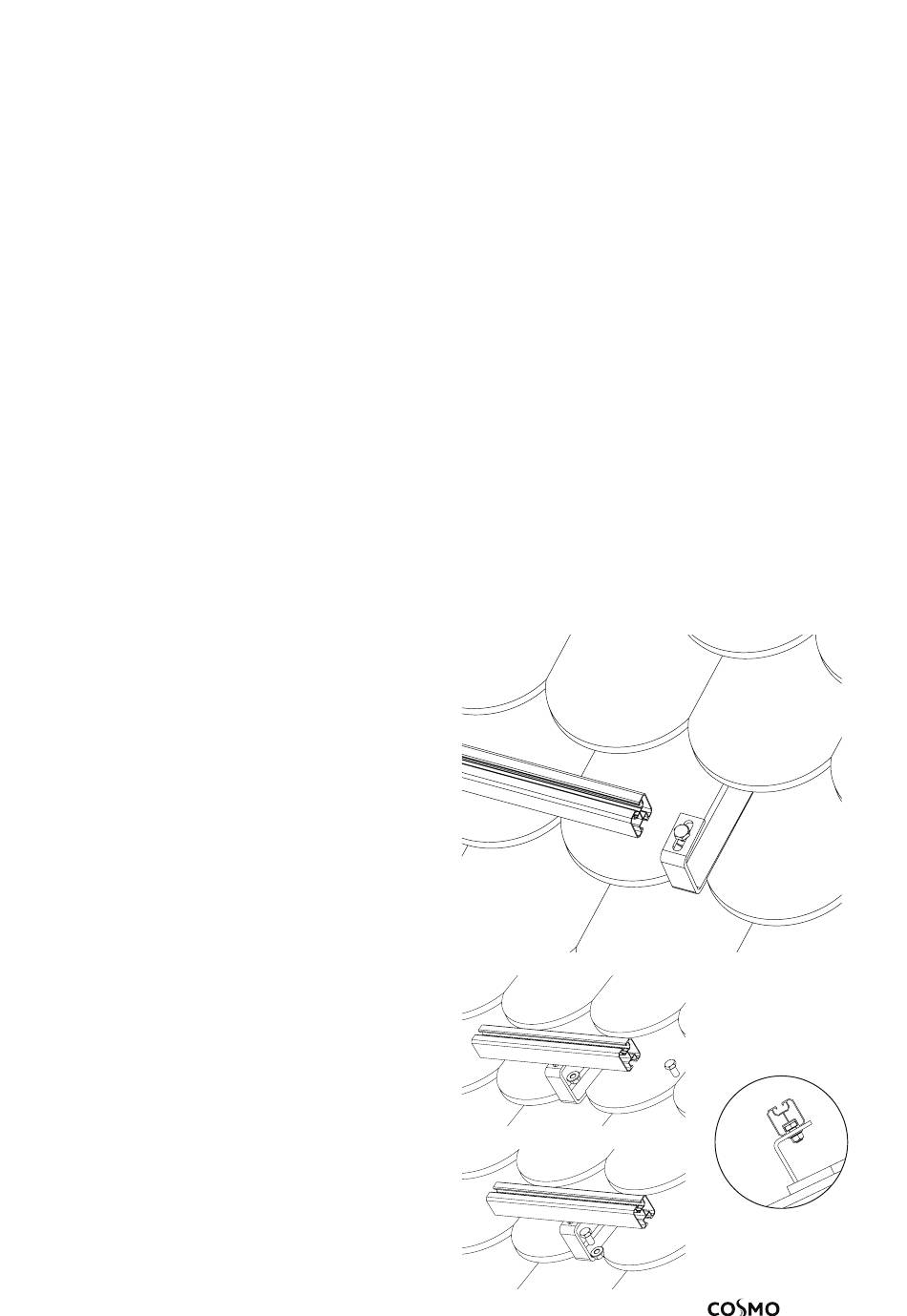

Die Trägerprofilschiene gemäß der nebenstehenden Ab-
bildung mit den Biberschwanzhaken verbinden. Durch die
unterschiedlichen Nuten ist die Montage nur richtig herum
möglich. Die Schrauben sind noch nicht fest anzuziehen, da
die Trägerprofilschiene noch ausgerichtet werden muss.
• Trägerprofil 6060 mm (zuschneidbar)
Falls Sie die Trägerprofile bauseits zuschneiden verwen-
den Sie bitte die Maßangabe C in der Tabelle auf Seite 33
für senkrechte Montage oder auf Seite 34 für waagerechte
Montage. Bei den Profilzuschnitten ist darauf zu achten, dass
jedes Trägerprofil mindestens auf 2 Montagepunkten aufliegt
bevor es mittels Profilverbinder an dem nächsten Trägerprofil
angebunden wird.
