M on t ag e d e r T r äg e r p r ofile
Die Trägerprofile sind in verschiedenen Längen verfügbar.
• Trägerprofil Grundlänge 2220 mm für 1 Kollektor
waagerechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 2445 mm für 2 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 3650 mm für 3 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2185 mm für
1 Kollektor waagerechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2410 mm für
2 Kollektoren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 3610 mm für
3 Kollektoren senkrechte Montage (Set à 2 Stück)

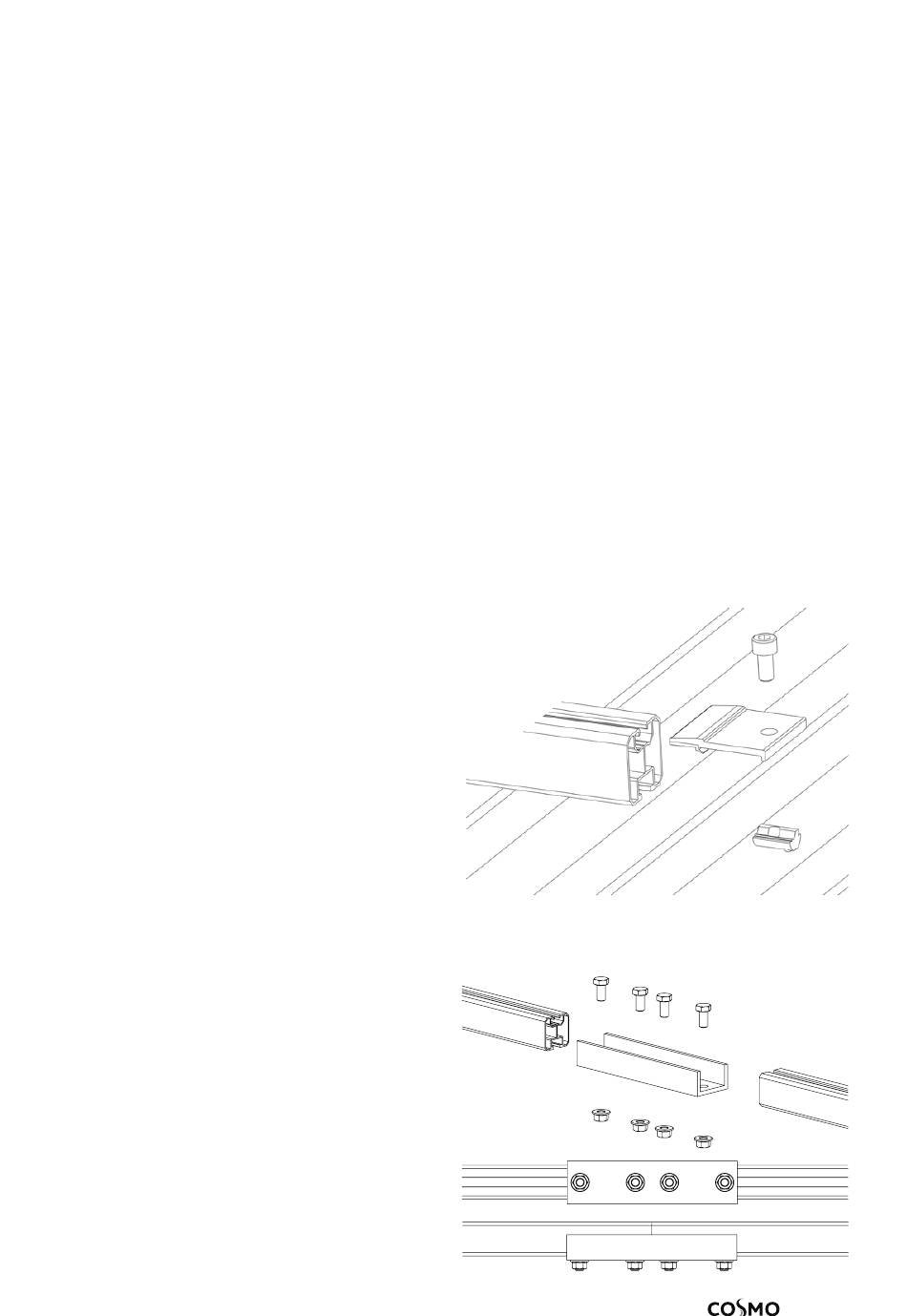

Endklemme des rechten Kollektors mittels des Nutensteins
gemäß nebenstehender Abbildung montieren.
Zum Verbinden mehrerer Trägerprofile wie folgt
vorgehen:
• In das rechte und linke Trägerprofil unten jeweils 2 Schrau-
ben einführen.
• Die Trägerprofile zusammenschieben.
• Den Profilverbinder aufsetzen.
• Den Profilverbinder mit den mitgelieferten Muttern fest-
schrauben.
• Trägerprofil 6060 mm (zuschneidbar)
Falls Sie die Trägerprofile bauseits zuschneiden verwenden
Sie bitte die Maßangabe C in der Tabelle auf Seite 85. Bei den
Profilzuschnitten ist darauf zu achten, dass jedes Trägerprofil
mindestens auf 2 Montagepunkten aufliegt bevor es mittels
Profilverbinder an dem nächsten Trägerprofil angebunden
wird.
