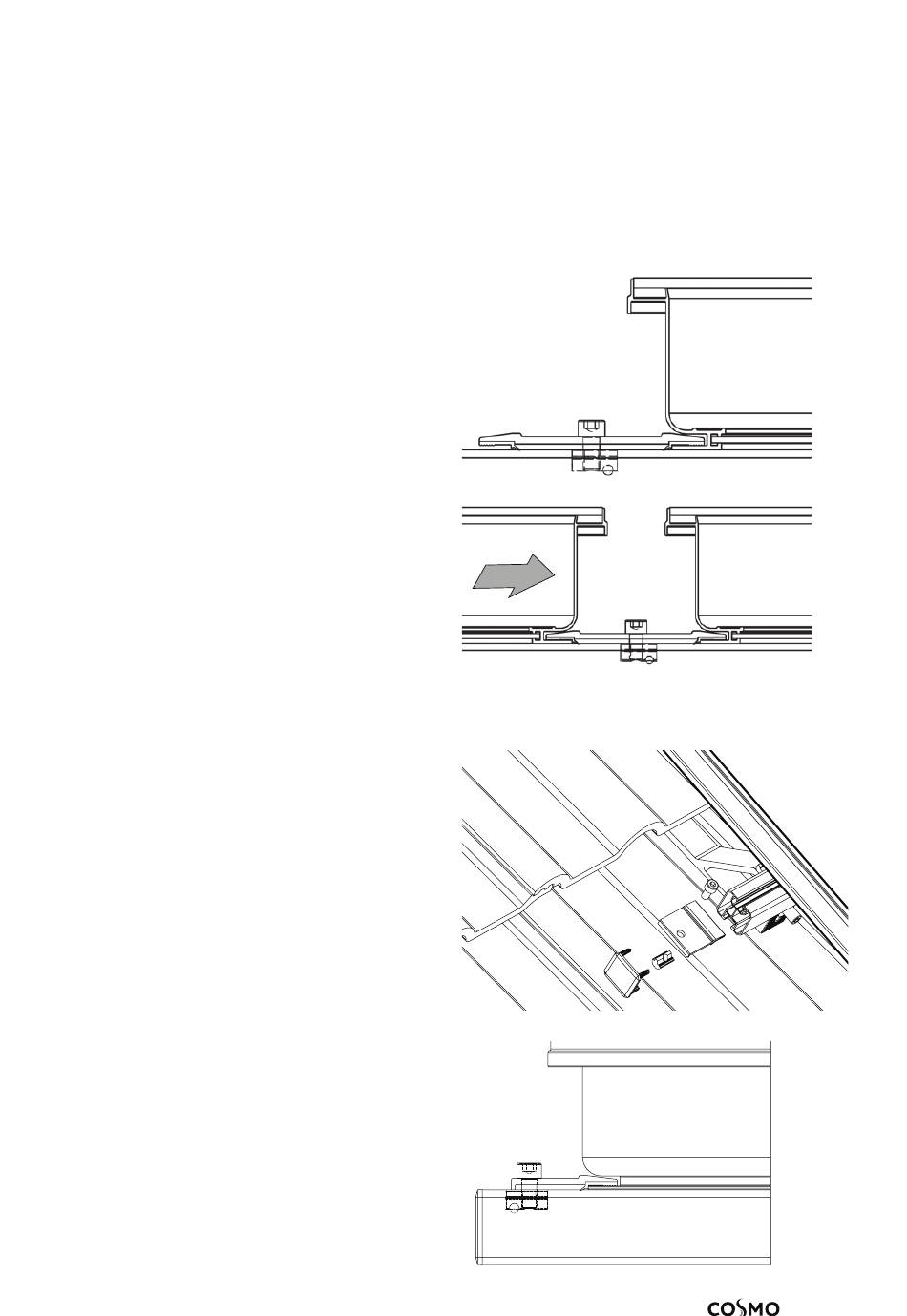

M o n t a g e d e r Ko l l e k t o r e n
Mittelklemme analog zu den Endklemmen in Kollektornut
schieben und zur Fixierung der Kollektoren auf dem Träger-
profil lose anschrauben.
Nun den linken Kollektor vorsichtig an den rechten Kollektor
heranschieben und dabei darauf achten, das die Mittelklem-
me und der Kollektorverbinder richtig zusammengeführt
werden. Sobald sich die Kollektoren nicht weiter zusammen-
schieben lassen muss die Mittelklemme festgeschraubt wer-
den. Die Kollektorverschlüsse zuschieben bis diese hör- und
fühlbar eingerastet sind.
Nach Montage aller Kollektoren auf der linken Seite (von vor-
ne) die Endklemmen analog der rechten Endklemmen setzen
und die Trägerprofile mit den Endkappen (rechts und links)
versehen.
