Audio hAndset
Tussen de handset en de straatunit (maximum 100 m)
Voor een optimale beeld- en geluidskwaliteit, raden we u aan niet meer dan 100m kabel te gebruiken tussen
de intercom en de straatunit. Sluit de draden als volgt aan (een omwisseling van de draden bij aansluiting kan
de straatunit beschadigen).
De te gebruiken kabeldoorsnede is afhankelijk van de lengte:
Lengte van de kabel
Van 0 tot 25m
Van 0 tot 50m
Van 50 tot 100m

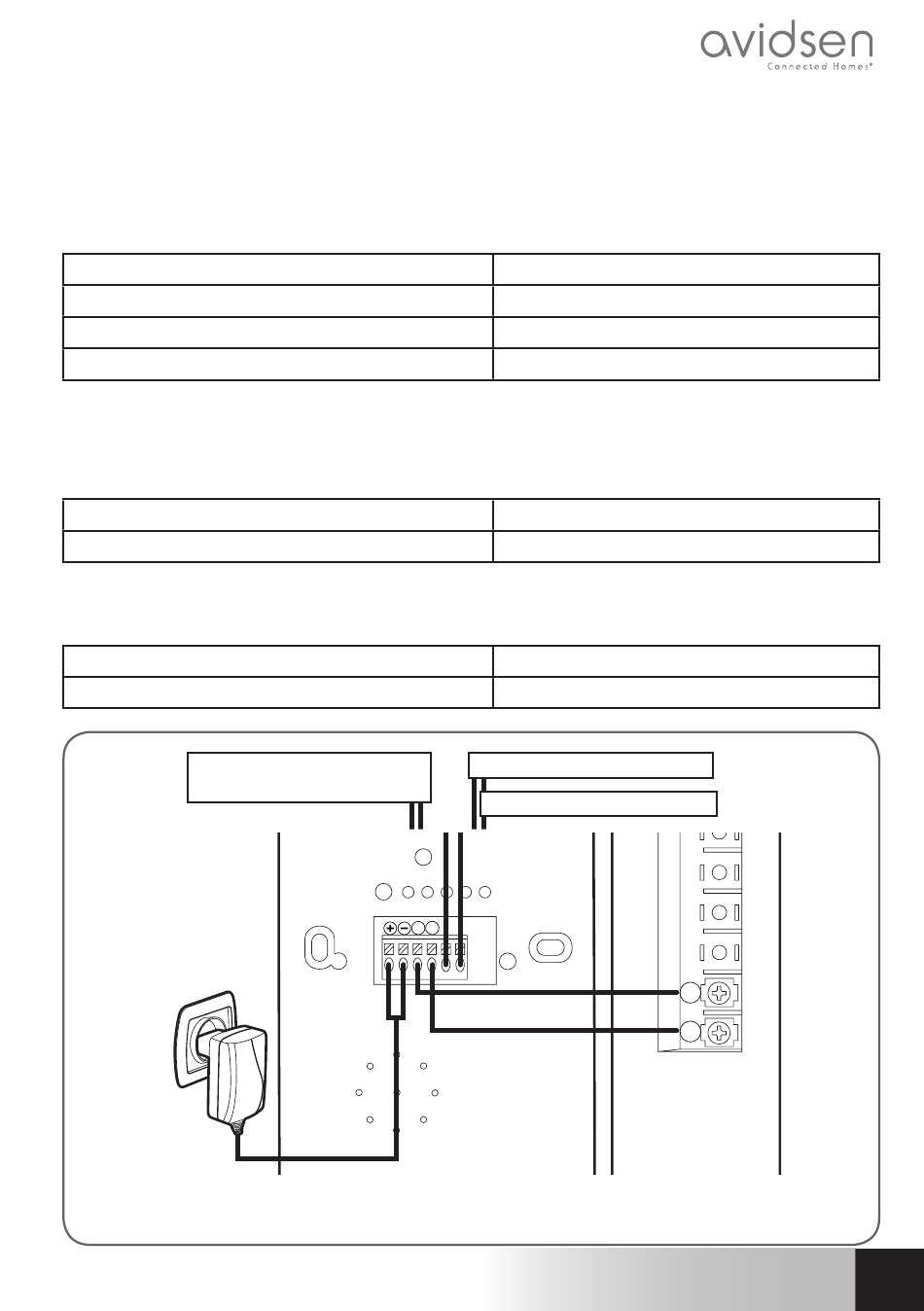

Tussen de handset en een elektrische slotplaat (niet meegeleverd)
Gebruik een elektrische slotplaat 12V met of zonder mechanisch geheugen en een aangepaste 12 V
transformator (niet meegeleverd).
Gebruik, voor de verbinding tussen de handset en de elektrische slotplaat, een kabel van het type:
Lengte van de kabel
Van 0 tot 50m
Tussen de handset en de automatische poort (niet meegeleverd)
Gebruik voor de aansluiting tussen de handset en een besturingsingang op een automatische poort, een
kabel van het type:
Lengte van de kabel
Van 0 tot 50m
Ingang met voltvrij contact voor
de automatische poort
netwerkadapter
(meegeleverd)
*de stroomtoevoer van de elektrische slotplaat 12V moet worden aangepast aan het model van
de slotplaat 12V (500mA voor een slotplaat 12V 500mA, 2A voor een slotplaat 12V 2A enz.)
Te gebruiken doorsnede
6/10e telefoontype
0,75mm2
1,5mm2
Te gebruiken doorsnede
0,75mm2
Te gebruiken doorsnede
0,75mm2
Elektrische slotplaat 12V
OF
Stroomtoevoer slotplaat 12V*
2
1
c - INStAllAtIE
2
1
9
