Audio sluchátko
Mezi sluchátkem a dveřní stanicí (maximálně 100 m)
pro zajištění dobré kvality audia a videa doporučujeme, aby délka kabelu mezi domácím telefonem a
dveřní stanicí nepřesahovala 100 m. kabely zapojte podle následujících pokynů (chyby v zapojení mohou
způsobit poškození dveřní stanice).
průřez kabelu, který je nutné použít, závisí na jeho délce:
délka kabelu
od 0 do 25 m
od 0 do 50 m
od 50 m do 100 m

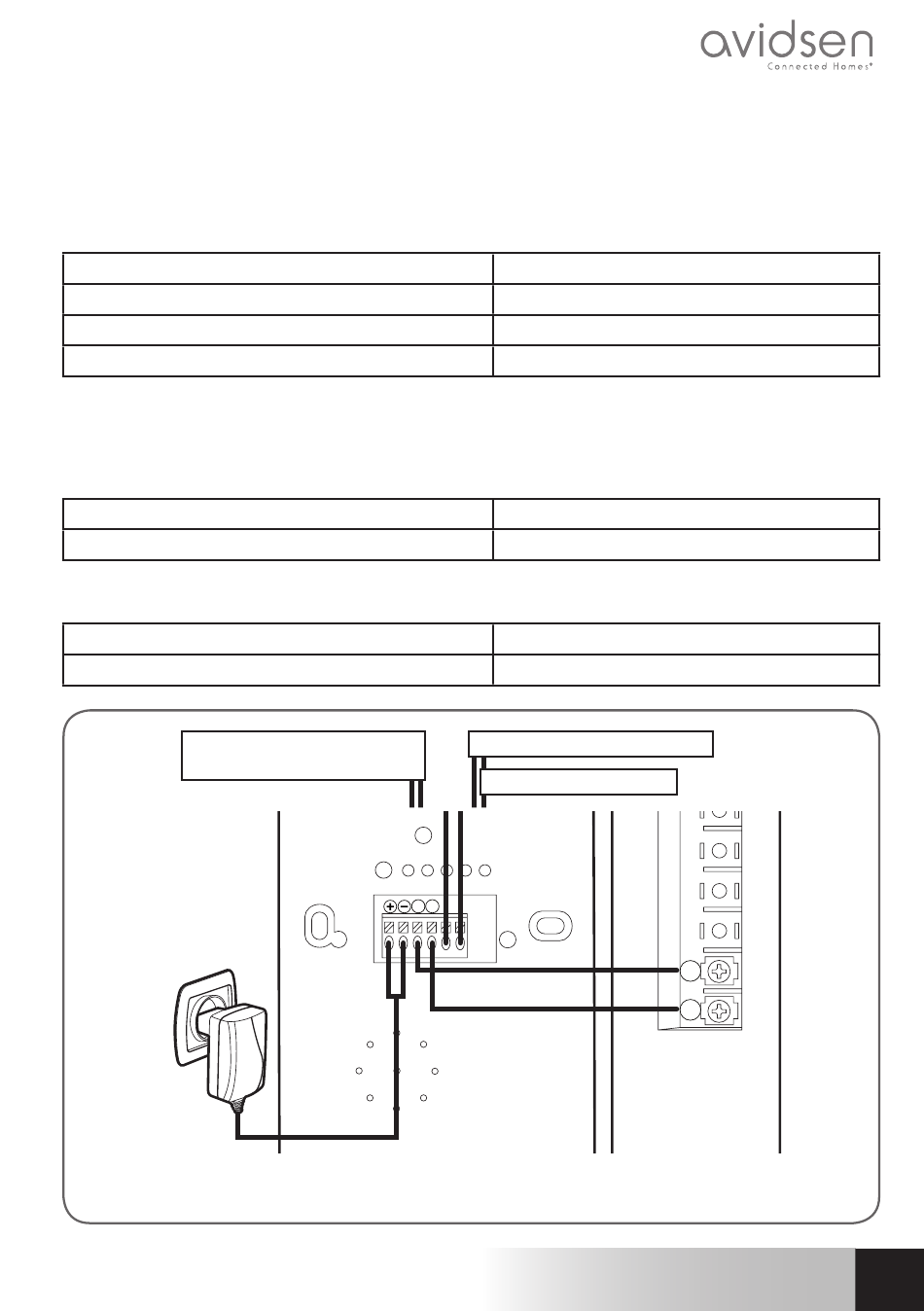

Mezi sluchátkem a elektrickým zámkem (není součástí dodávky)
použijte elektrický zámek 12 v s mechanickou pamětí nebo bez paměti a vhodný transformátor 12 v (není
součástí dodávky).
pro spojení sluchátka a zámku použijte kabel:
délka kabelu
od 0 do 50 m
Mezi sluchátkem a automatickým otevíráním vrat (není součástí dodávky)
pro spojení sluchátka a ovládáním automatického otevírání vrat použijte kabel typu:
délka kabelu
od 0 do 50 m
automatického otevírání vrat
síťový adaptér
(součást dodávky)
*napájení elektrického zámku 12 v je nutné uzpůsobit modelu zámku 12 v (500 ma pro
zámek 12 v 500 ma, 2 a pro zámek 12 v 2 a atd.)
vstupní kontakt
2
použitý průřez
6./10. typ telefonu
0,75 mm2
1,5 mm2
použitý průřez
0,75 mm2
použitý průřez
0,75 mm2
elektrický zámek 12 v
nebo
napájení zámku 12 v*
1
C - instAllACe
2
1
9
cz
