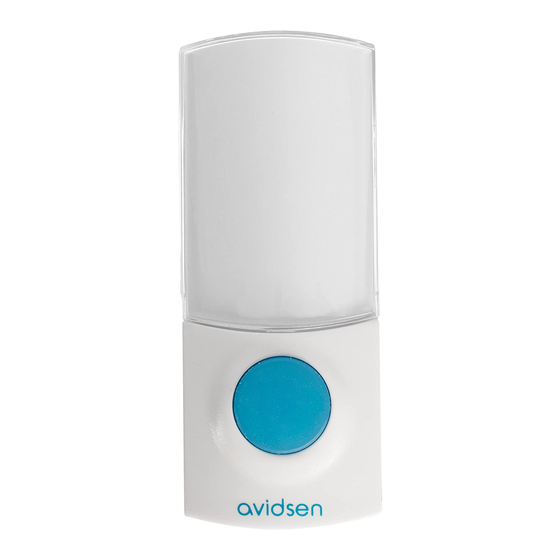

F BOUTON D'APPEL - réf.
102363

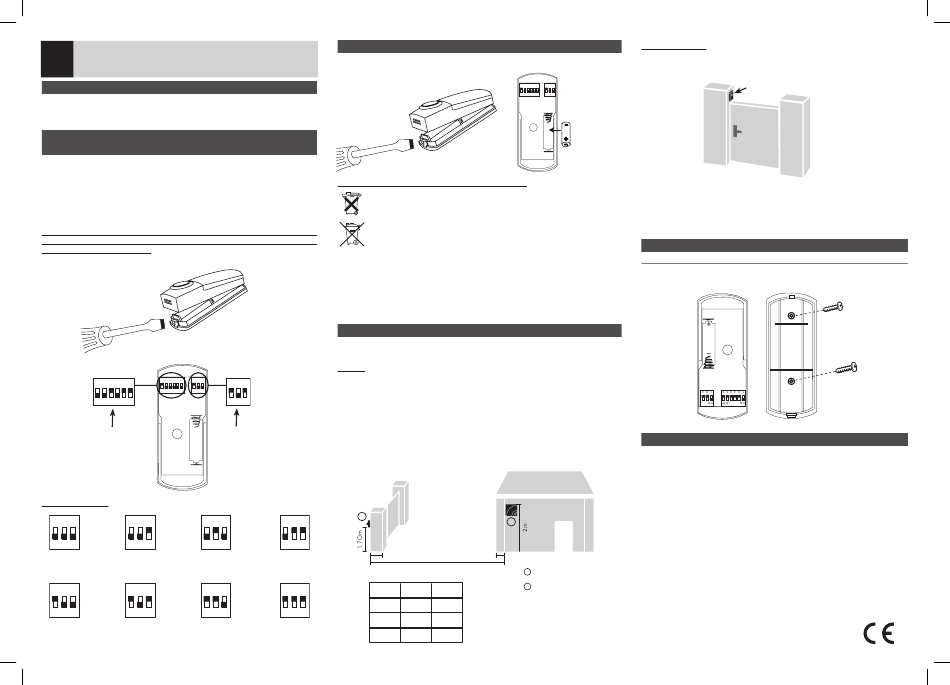

NOTICE DE MONTAGE
1. CARACTERISTIQUES TECHNIQUES
- Portée 80m (en champ libre)
- Pile bouton émetteur (fournie) : 12V de type 23A
- Fréquence de transmission : 433,92 MHz
2. ASSOCIATION DU BOUTON D'APPEL AvEC LES AUTRES
CARILLONS vENDUS SéPARéMENT
Ce carillon peut être associé aux produits Avidsen ci-dessous :
- Kit carillon et son bouton d'appel référence 102360
- Carillon seul (à pile) référence 102361
- Carillon seul (secteur) référence 102362
- Carillon seul (clip) référence 102358
L'association du bouton d'appel avec un ou des produits cités ci-dessus se fait par
l'intermédiaire des 6 commutateurs montrés ci-dessous.
Il faut que la position des 6 commutateurs soit la même sur le bouton d'appel
et sur le ou les produits cités ci-dessus (à l'aide d'un petit tournevis, faites
glisser le ou les commutateurs)
Ouvrir la trappe batterie pour accéder aux commutateurs.
ON DIP ON
ON DIP
1 2 3 4 5 6 1 2 3
1 2 3 4 5 6
_
Exemple de position des
commutateurs.
Ceci doit être identique
+
entre le bouton d'appel
et le carillon.
Choix des mélodies
ON ON ON
1 2 3 1 2 3 1 2 3
Sonnerie 1 Sonnerie 2 Sonnerie 3
ON ON ON
1 2 3 1 2 3 1 2 3
Sonnerie 5 Sonnerie 6 Sonnerie 7
3. INSTALLATION DES PILES
Insérer la pile 12V de type 23A dans le compartiment prévu à cet effet.
Respecter la polarité «+» et «-» de la pile.
Précisions relatives à la protection de l'environnement
Le consommateur est tenu par la loi de recycler toutes les piles et tous les
accus usagés. Il est interdit de les jeter dans une poubelle ordinaire!
Des piles/accus contenant des substances nocives sont marqués des symboles
figurant ci-contre qui renvoient à l'interdiction de les jeter dans une poubelle
ordinaire. Les désignations des métaux lourds correspondants sont les suivants
Cd= cadmiun, Hg= mercure, Pb= plomb. Il est possible de restituer ces
piles/accus usagés auprès des déchetteries communales (centres de tri de
matériaux recyclables) qui sont dans l'obligation de les récupérer.
Ne pas laisser les piles/piles boutons/accus à la portée des enfants. Les conserver dans
un endroit qui leur est inaccessible. Il y a risque qu'elles soient avalées par des enfants
ou des animaux domestiques. Danger de mort! Si cela devait arriver malgré tout,
consulter immédiatement un médecin ou se rendre à l'hôpital!
Faire attention de ne pas court-circuiter les piles, ni les jeter dans le feu, ni les
recharger. Il y a risque d'explosion!
4. ESSAIS AvANT L'INSTALLATION
Il est conseillé de faire des essais de placement pour trouver l'endroit idéal où la
sonnette et le carillon fonctionneront en harmonie, sans le moindre problème. Tous
deux devront être placés le plus haut possible.
Rappel :
La portée mentionnée sur l'emballage est la portée en champ libre, c'est à dire sans
ON
obstacle entre le bouton et le carillon.
La portée d'un carillon sans fil dépend de l'environnement dans lequel il est placé.
1 2 3
Toute perturbation électromagnétique (proximité de ligne haute ou moyenne tension,
proximité d'un compteur EDF,...) ou tout élément solide tel que infrastructure métallique,
béton armé ou autre pouvant faire obstacle entre le bouton émetteur et le carillon
entraîne automatiquement une réduction de la transmission des ondes radio, donc de
Exemple de position des
la portée du carillon. Voici des exemples qui vous donneront une indication sur la
commutateurs.
portée suivant les obstacles rencontrés (en fonction de l'épaisseur du pilier du portillon,
Choix de la mélodie du
et de l'épaisseur du mur de la maison).
carillon propre à ce
bouton d'appel.
béton
2
ON
1 2 3
Sonnerie 4
A
distance entre le bouton et le carillon
ON
A
10cm 25cm
1 2 3
20cm
25cm
Sonnerie 8
30cm 30cm
ON DIP ON
1 2 3 4 5 6 1 2 3
_
Type A23
12V
+
parpaing
1
B
C
carillon
1
bouton émetteur
2
B C
50m
40m
30m
Données indicatives : des variations peuvent être liées à la composition des
matériaux et à la configuration du site. Ces données ne sauraient en aucun cas
engager la responsabilité de la société AVIDSEN. Dans certains cas, on peut
améliorer la portée du carillon en plaçant le bouton poussoir suivant le dessin :
Dans tous les cas, il est conseillé avant toute installation définitive, de faire des
essais pour trouver l'endroit idéal où le bouton et le carillon fonctionneront en
harmonie sans aucun problème.
Conseil : ne jamais placer le bouton sur une surface métallique (boîte à lettres,
etc...)
5. UNE FOIS L'EMPLACEMENT DéTERMINé
5.1 Fixation du bouton
Ouvrir le bouton et percer deux trous.
Fixer le bouton en utilisant des vis et si nécessaire des chevilles adaptées au
matériaux.
6. INFORMATIONS COMPLEMENTAIRES :
Entretien et nettoyage
Avant tout entretien, retirer les piles de l'appareil.
Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
Utiliser un simple chiffon doux légèrement humidifié.
Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur
du produit.
Garantie
Ce produit est garanti 2 ans, pièces et main d'oeuvre, à compter de la date
d'achat. Il est impératif de garder une preuve d'achat durant toute cette
période de garantie.
La garantie ne couvre pas les dommages causés par négligence, par chocs et
accidents.
Aucun des éléments de ce produit ne doit être ouvert ou réparé, excepté pour
l'insertion des piles ou pour leur remplacement, par des personnes étrangères
à la société AVIDSEN. Toute intervention sur l'appareil annulera la garantie.
V3
