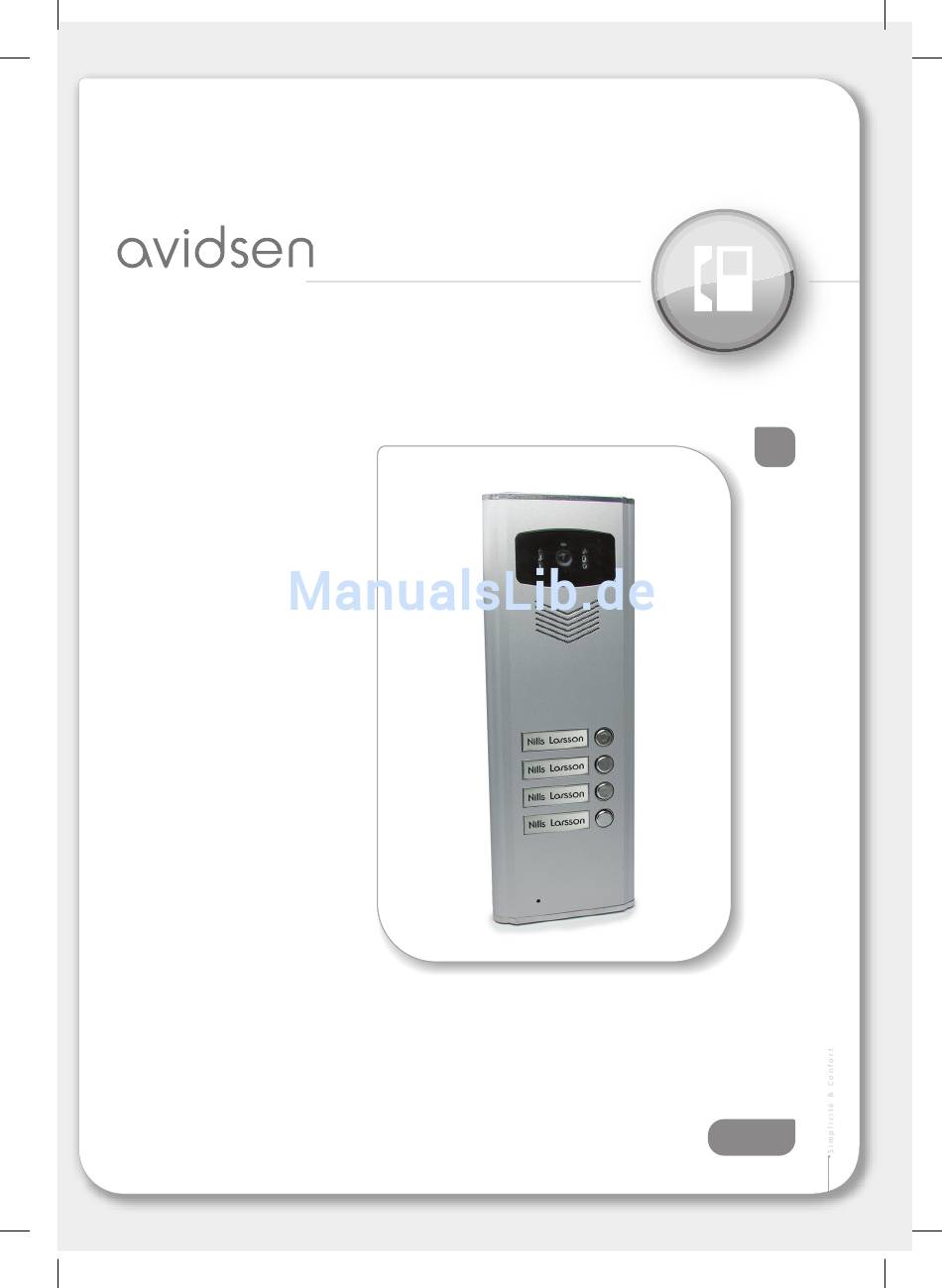

- Seite 1 S i m p l i c i t y & C o m f o r t Installations - und Bedienungsanleitung Türsprechanlage mit Farbmonitor für bis zu 4 Wohnungen Sie ist mit folgenden Geräten der Marke Avidsen kompatibel : 102188, 102269, 102398, 102216, 102217, 122269, 122129. 112298...
- Seite 2 1 - EINLEITUNG Diese Türsprechanlage für bis zu 4 Wohneinheiten ist einfach anzubringen und zu bedie- nen. Sie ist mit folgenden Geräten der Marke Avidsen kompatibel : 102188, 102269, 102398, 102216, 102217, 122269, 122129. Das Drücken einer der Knöpfe der Sprechanlage löst das Klingeln der entsprechenden Konsole aus.
-
Seite 3: Inhalt Der Verpackung
2 - INHALT DER VERPACKUNG Vorder Rückseite A : TÜRSPRECHANLAGE Technische Angaben • Farb-Videokamera CMOS - 1/4’’ • Blickwinkel 70° • Stromversorgung DC 12V über die Innenkonsole, Konsole nicht mitgeliefert • Verbrauch 300 +- 50 mA • Nachtsicht 0.5 - 1 Meter •... - Seite 4 ZUBEHÖR ZUR MONTAGE UND SCHNELLE ANSCHLÜSSE B: 2 SCHRAUBEN ZUR BEFESTIGUNG DER WANDHALTERUNG C: 2 FISCHER ZUR BEFESTIGUNG DER WANDHALTERUNG D: SCHRAUBE ZUR BEFESTIGUNG KAMERA E: 4 KABEL ANSCHLÜSSE KAMERA 3 - ELEKTRISCHE ANSCHLÜSSE 3.1 - ANSCHLUSS DER TÜRSPRECHANLAGE AN DIE INNENKONSOLE Es ist notwendig, eine Verbindung mit 4 Drähten (Kabel nicht mitgeliefert) zwischen der Außentürsprechanlage und der Innenkonsole herzustellen.
-
Seite 5: Ohne Elektrischen Türverschluss
3.2 - OHNE ELEKTRISCHEN TÜRVERSCHLUSS Diese Türsprechanlage ist mit folgenden Konsolen der Marke Avidsen kompatibel: Referenzen 102188, 102269, 102398, 102216, 102217, 122269, 122129. Es ist nicht möglich, Einheiten mit ande- ren Referenzen anzuschließen. Sollte die Stromzufuhr unter 500mA liegen, dann muss die Sprechanlage zusätzlich mit einem 12V- Transformator (nicht mitgeliefert) versorgt werden. -
Seite 6: Öffnen Des Tores
3.6mm. Die Erde des Koaxialkabels an den roten Anschlusspunkt anschließen und den Innenleiter an den schwarzen Anschlusspunkt. Für die anderen Anschlusspunkte sollten Kabel mit 0.75mm benutzt werden. Für diese Etappe empfehlen wir Ihnen die folgenden Kabel der Marke Avidsen : 102238 und 102239. monitor Außengeflecht... -
Seite 7: Installation Der Türsprechanlage
4 - I NSTALLATION Wir empfehlen, die Türsprechanlage auf einer Höhe von 160cm anzubringen. 70° INSTALLATION DER TÜRSPRECHANLAGE: -Schrauben Sie die Befestigungsschraube von der Türsprechanlage ab (Ⓓ) Fig. 1 - Entfernen Sie die Schrauben von der Türsprechanlage (Fig. 2) Fig.2 Fig.1 - Bringen Sie die Befestigungsvorrichtung für die Kamera, die in die Mauer einzubauen ist, mit den gelie- ferten Zubehörteilen an (Ⓑ, Ⓒ) (Fig.3). -
Seite 8: Bedienung
- Schieben Sie die 4 Verbindungsdrähte durch den dafür vorgesehenen Spalt in der Befestigungsvorrichtung (Fig.5). - Setzen Sie die Türsprechanlage in die Vorrichtung ein und befestigen Sie diese mit der gelieferten Schraube (Fig. 6). Fig.6 Fig.5 5 - BEDIENUNG Nachdem Sie die Anschlüsse zwischen der Türsprechanlage und der oder den Konsolen (max. 4) her- gestellt haben, ist die Türsprechanlage zum Einsatz bereit. -
Seite 9: Garantie
abgedeckt.
