Vango BERKELEY Aufbauanleitung

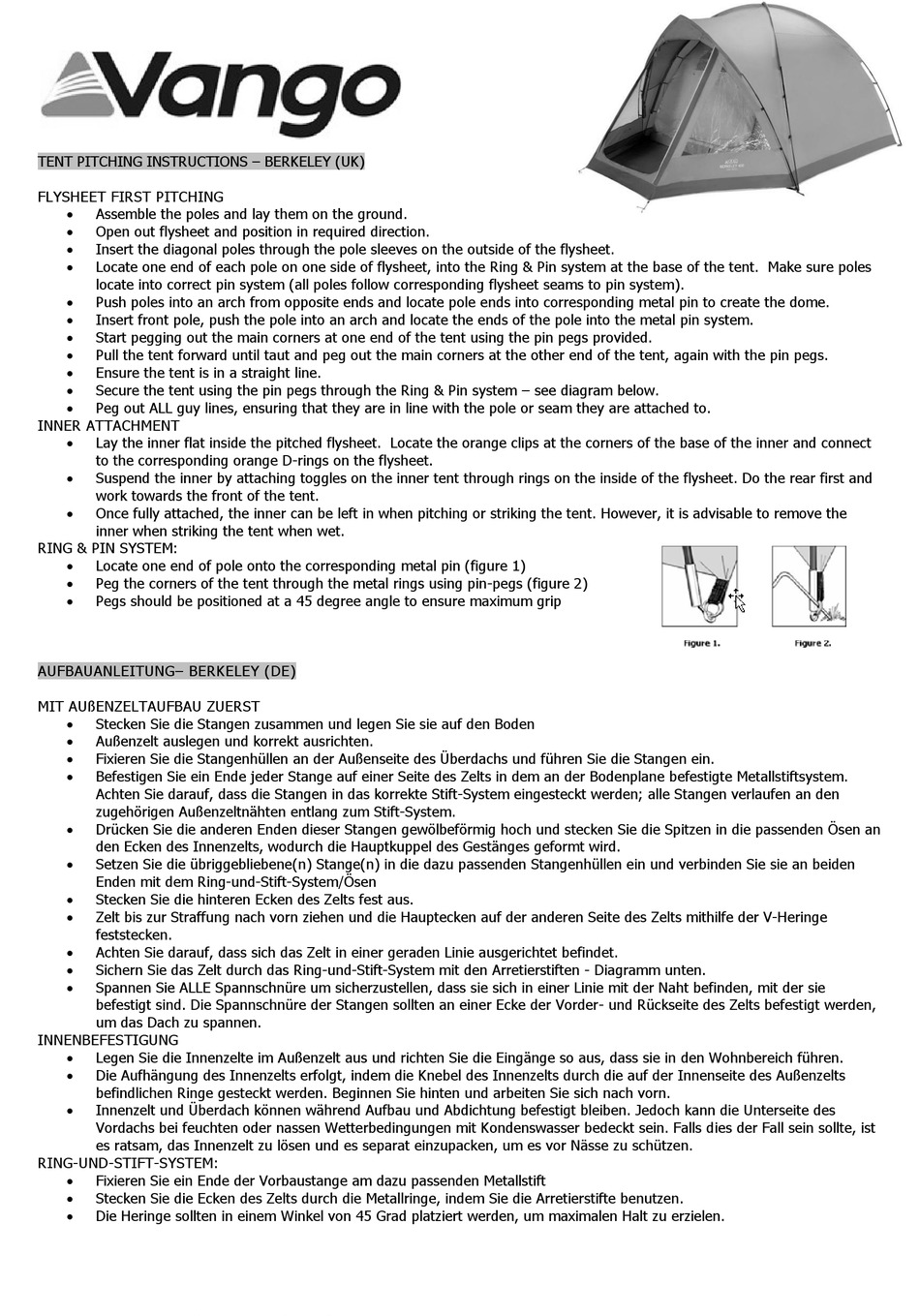

TENT PITCHING INSTRUCTIONS – BERKELEY (UK)
FLYSHEET FIRST PITCHING
 Assemble the poles and lay them on the ground.
 Open out flysheet and position in required direction.
 Insert the diagonal poles through the pole sleeves on the outside of the flysheet.

Locate one end of each pole on one side of flysheet, into the Ring & Pin system at the base of the tent. Make sure poles
locate into correct pin system (all poles follow corresponding flysheet seams to pin system).
 Push poles into an arch from opposite ends and locate pole ends into corresponding metal pin to create the dome.
 Insert front pole, push the pole into an arch and locate the ends of the pole into the metal pin system.
 Start pegging out the main corners at one end of the tent using the pin pegs provided.
 Pull the tent forward until taut and peg out the main corners at the other end of the tent, again with the pin pegs.
 Ensure the tent is in a straight line.
 Secure the tent using the pin pegs through the Ring & Pin system – see diagram below.

Peg out ALL guy lines, ensuring that they are in line with the pole or seam they are attached to.
INNER ATTACHMENT
 Lay the inner flat inside the pitched flysheet. Locate the orange clips at the corners of the base of the inner and connect
to the corresponding orange D-rings on the flysheet.
 Suspend the inner by attaching toggles on the inner tent through rings on the inside of the flysheet. Do the rear first and
work towards the front of the tent.
 Once fully attached, the inner can be left in when pitching or striking the tent. However, it is advisable to remove the
inner when striking the tent when wet.
RING & PIN SYSTEM:
 Locate one end of pole onto the corresponding metal pin (figure 1)
 Peg the corners of the tent through the metal rings using pin-pegs (figure 2)
 Pegs should be positioned at a 45 degree angle to ensure maximum grip
AUFBAUANLEITUNG– BERKELEY (DE)
MIT AUßENZELTAUFBAU ZUERST
 Stecken Sie die Stangen zusammen und legen Sie sie auf den Boden
 Außenzelt auslegen und korrekt ausrichten.
 Fixieren Sie die Stangenhüllen an der Außenseite des Überdachs und führen Sie die Stangen ein.

Befestigen Sie ein Ende jeder Stange auf einer Seite des Zelts in dem an der Bodenplane befestigte Metallstiftsystem.
Achten Sie darauf, dass die Stangen in das korrekte Stift-System eingesteckt werden; alle Stangen verlaufen an den
zugehörigen Außenzeltnähten entlang zum Stift-System.
 Drücken Sie die anderen Enden dieser Stangen gewölbeförmig hoch und stecken Sie die Spitzen in die passenden Ösen an
den Ecken des Innenzelts, wodurch die Hauptkuppel des Gestänges geformt wird.
 Setzen Sie die übriggebliebene(n) Stange(n) in die dazu passenden Stangenhüllen ein und verbinden Sie sie an beiden
Enden mit dem Ring-und-Stift-System/Ösen
 Stecken Sie die hinteren Ecken des Zelts fest aus.
 Zelt bis zur Straffung nach vorn ziehen und die Hauptecken auf der anderen Seite des Zelts mithilfe der V-Heringe
feststecken.
 Achten Sie darauf, dass sich das Zelt in einer geraden Linie ausgerichtet befindet.

Sichern Sie das Zelt durch das Ring-und-Stift-System mit den Arretierstiften - Diagramm unten.
 Spannen Sie ALLE Spannschnüre um sicherzustellen, dass sie sich in einer Linie mit der Naht befinden, mit der sie
befestigt sind. Die Spannschnüre der Stangen sollten an einer Ecke der Vorder- und Rückseite des Zelts befestigt werden,
um das Dach zu spannen.
INNENBEFESTIGUNG
 Legen Sie die Innenzelte im Außenzelt aus und richten Sie die Eingänge so aus, dass sie in den Wohnbereich führen.
 Die Aufhängung des Innenzelts erfolgt, indem die Knebel des Innenzelts durch die auf der Innenseite des Außenzelts
befindlichen Ringe gesteckt werden. Beginnen Sie hinten und arbeiten Sie sich nach vorn.
 Innenzelt und Überdach können während Aufbau und Abdichtung befestigt bleiben. Jedoch kann die Unterseite des
Vordachs bei feuchten oder nassen Wetterbedingungen mit Kondenswasser bedeckt sein. Falls dies der Fall sein sollte, ist
es ratsam, das Innenzelt zu lösen und es separat einzupacken, um es vor Nässe zu schützen.
RING-UND-STIFT-SYSTEM:

Fixieren Sie ein Ende der Vorbaustange am dazu passenden Metallstift
 Stecken Sie die Ecken des Zelts durch die Metallringe, indem Sie die Arretierstifte benutzen.
 Die Heringe sollten in einem Winkel von 45 Grad platziert werden, um maximalen Halt zu erzielen.
