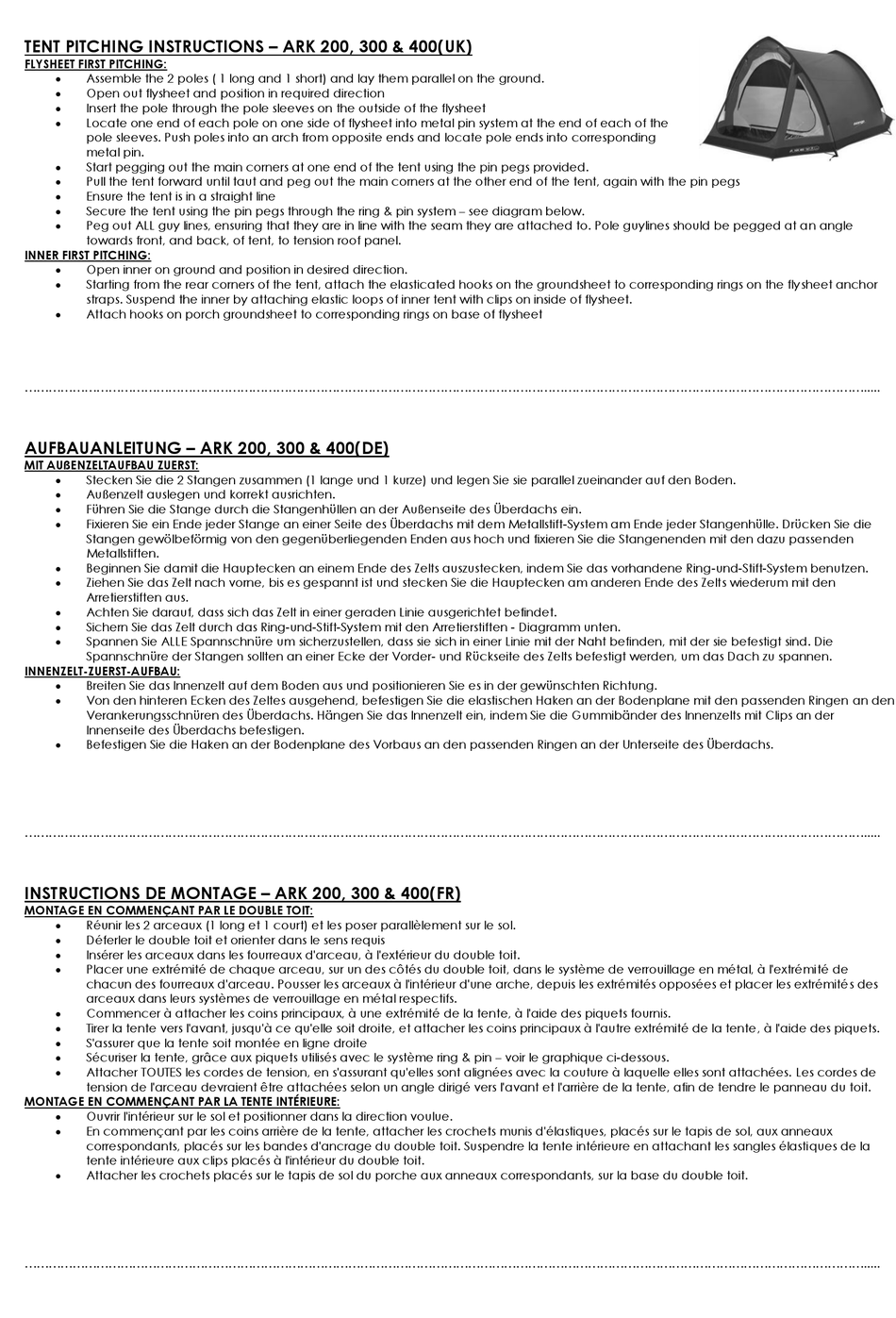

TENT PITCHING INSTRUCTIONS – ARK 200, 300 & 400(UK)
FLYSHEET FIRST PITCHING:
 Assemble the 2 poles ( 1 long and 1 short) and lay them parallel on the ground.
 Open out flysheet and position in required direction
 Insert the pole through the pole sleeves on the outside of the flysheet
 Locate one end of each pole on one side of flysheet into metal pin system at the end of each of the
pole sleeves. Push poles into an arch from opposite ends and locate pole ends into corresponding
metal pin.
 Start pegging out the main corners at one end of the tent using the pin pegs provided.
 Pull the tent forward until taut and peg out the main corners at the other end of the tent, again with the pin pegs
 Ensure the tent is in a straight line
 Secure the tent using the pin pegs through the ring & pin system – see diagram below.
 Peg out ALL guy lines, ensuring that they are in line with the seam they are attached to. Pole guylines should be pegged at an angle
towards front, and back, of tent, to tension roof panel.
INNER FIRST PITCHING:
 Open inner on ground and position in desired direction.
 Starting from the rear corners of the tent, attach the elasticated hooks on the groundsheet to corresponding rings on the flysheet anchor
straps. Suspend the inner by attaching elastic loops of inner tent with clips on inside of flysheet.
 Attach hooks on porch groundsheet to corresponding rings on base of flysheet
.......................................................................................................................................................................................................................
AUFBAUANLEITUNG – ARK 200, 300 & 400(DE)
MIT AUßENZELTAUFBAU ZUERST:
 Stecken Sie die 2 Stangen zusammen (1 lange und 1 kurze) und legen Sie sie parallel zueinander auf den Boden.
 Außenzelt auslegen und korrekt ausrichten.
 Führen Sie die Stange durch die Stangenhüllen an der Außenseite des Überdachs ein.
 Fixieren Sie ein Ende jeder Stange an einer Seite des Überdachs mit dem Metallstift-System am Ende jeder Stangenhülle. Drücken Sie die
Stangen gewölbeförmig von den gegenüberliegenden Enden aus hoch und fixieren Sie die Stangenenden mit den dazu passenden
Metallstiften.
 Beginnen Sie damit die Hauptecken an einem Ende des Zelts auszustecken, indem Sie das vorhandene Ring-und-Stift-System benutzen.
 Ziehen Sie das Zelt nach vorne, bis es gespannt ist und stecken Sie die Hauptecken am anderen Ende des Zelts wiederum mit den
Arretierstiften aus.
 Achten Sie darauf, dass sich das Zelt in einer geraden Linie ausgerichtet befindet.
 Sichern Sie das Zelt durch das Ring-und-Stift-System mit den Arretierstiften - Diagramm unten.
 Spannen Sie ALLE Spannschnüre um sicherzustellen, dass sie sich in einer Linie mit der Naht befinden, mit der sie befestigt sind. Die
Spannschnüre der Stangen sollten an einer Ecke der Vorder- und Rückseite des Zelts befestigt werden, um das Dach zu spannen.
INNENZELT-ZUERST-AUFBAU:
 Breiten Sie das Innenzelt auf dem Boden aus und positionieren Sie es in der gewünschten Richtung.
 Von den hinteren Ecken des Zeltes ausgehend, befestigen Sie die elastischen Haken an der Bodenplane mit den passenden Ringen an den
Verankerungsschnüren des Überdachs. Hängen Sie das Innenzelt ein, indem Sie die Gummibänder des Innenzelts mit Clips an der
Innenseite des Überdachs befestigen.
 Befestigen Sie die Haken an der Bodenplane des Vorbaus an den passenden Ringen an der Unterseite des Überdachs.
.......................................................................................................................................................................................................................
INSTRUCTIONS DE MONTAGE – ARK 200, 300 & 400(FR)
MONTAGE EN COMMENÇANT PAR LE DOUBLE TOIT:
 Réunir les 2 arceaux (1 long et 1 court) et les poser parallèlement sur le sol.
 Déferler le double toit et orienter dans le sens requis
 Insérer les arceaux dans les fourreaux d'arceau, à l'extérieur du double toit.
 Placer une extrémité de chaque arceau, sur un des côtés du double toit, dans le système de verrouillage en métal, à l'extrémité de
chacun des fourreaux d'arceau. Pousser les arceaux à l'intérieur d'une arche, depuis les extrémités opposées et placer les extrémités des
arceaux dans leurs systèmes de verrouillage en métal respectifs.
 Commencer à attacher les coins principaux, à une extrémité de la tente, à l'aide des piquets fournis.
 Tirer la tente vers l'avant, jusqu'à ce qu'elle soit droite, et attacher les coins principaux à l'autre extrémité de la tente, à l'aide des piquets.
 S'assurer que la tente soit montée en ligne droite
 Sécuriser la tente, grâce aux piquets utilisés avec le système ring & pin – voir le graphique ci-dessous.
 Attacher TOUTES les cordes de tension, en s'assurant qu'elles sont alignées avec la couture à laquelle elles sont attachées. Les cordes de
tension de l'arceau devraient être attachées selon un angle dirigé vers l'avant et l'arrière de la tente, afin de tendre le panneau du toit.
MONTAGE EN COMMENÇANT PAR LA TENTE INTÉRIEURE:
 Ouvrir l'intérieur sur le sol et positionner dans la direction voulue.
 En commençant par les coins arrière de la tente, attacher les crochets munis d'élastiques, placés sur le tapis de sol, aux anneaux
correspondants, placés sur les bandes d'ancrage du double toit. Suspendre la tente intérieure en attachant les sangles élastiques de la
tente intérieure aux clips placés à l'intérieur du double toit.
 Attacher les crochets placés sur le tapis de sol du porche aux anneaux correspondants, sur la base du double toit.
.......................................................................................................................................................................................................................
