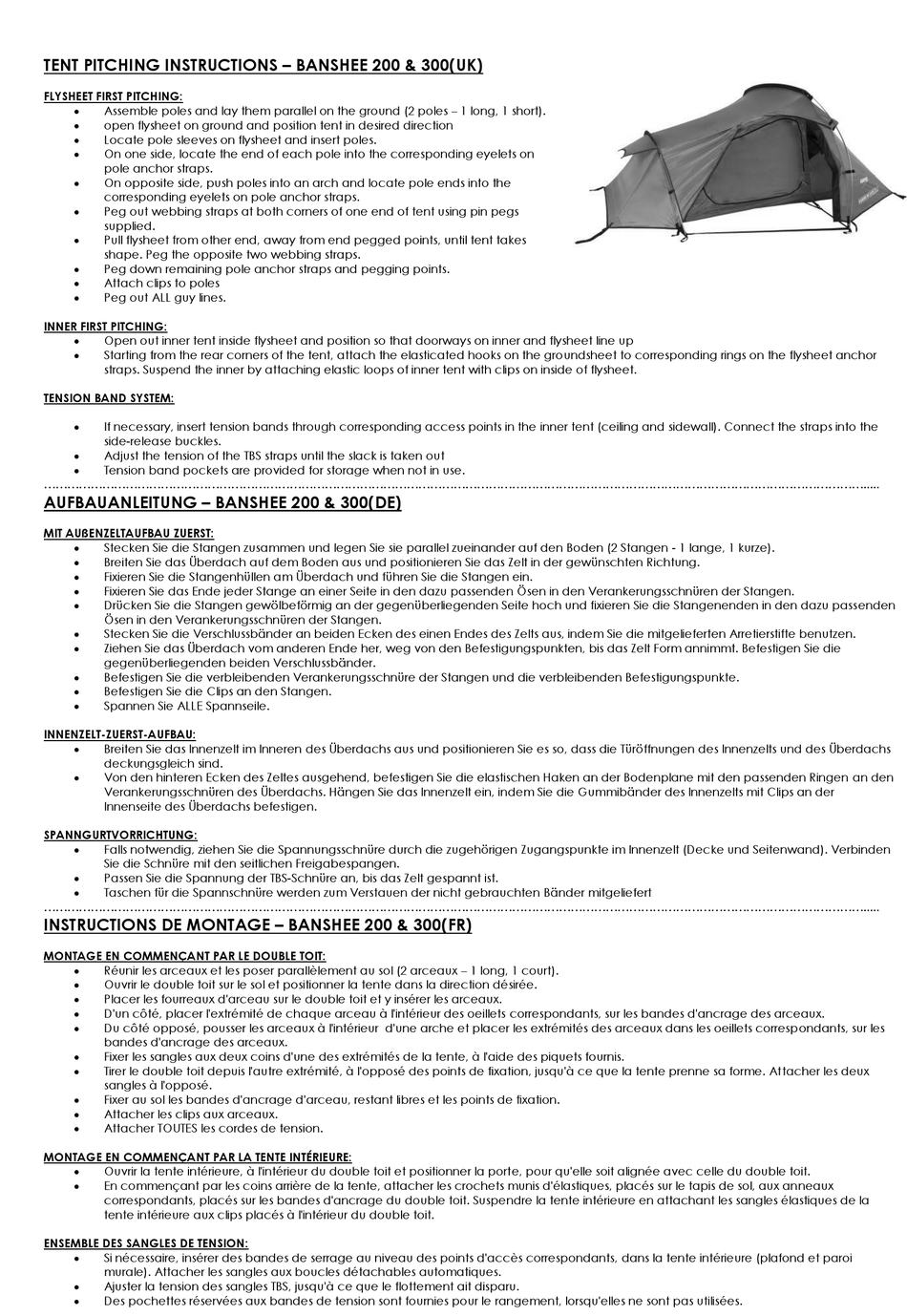

TENT PITCHING INSTRUCTIONS – BANSHEE 200 & 300(UK)
FLYSHEET FIRST PITCHING:
 Assemble poles and lay them parallel on the ground (2 poles – 1 long, 1 short).
 open flysheet on ground and position tent in desired direction
 Locate pole sleeves on flysheet and insert poles.
 On one side, locate the end of each pole into the corresponding eyelets on
pole anchor straps.
 On opposite side, push poles into an arch and locate pole ends into the
corresponding eyelets on pole anchor straps.
 Peg out webbing straps at both corners of one end of tent using pin pegs
supplied.
 Pull flysheet from other end, away from end pegged points, until tent takes
shape. Peg the opposite two webbing straps.
 Peg down remaining pole anchor straps and pegging points.
 Attach clips to poles
 Peg out ALL guy lines.
INNER FIRST PITCHING:
 Open out inner tent inside flysheet and position so that doorways on inner and flysheet line up
 Starting from the rear corners of the tent, attach the elasticated hooks on the groundsheet to corresponding rings on the flysheet anchor
straps. Suspend the inner by attaching elastic loops of inner tent with clips on inside of flysheet.
TENSION BAND SYSTEM:
 If necessary, insert tension bands through corresponding access points in the inner tent (ceiling and sidewall). Connect the straps into the
side-release buckles.
 Adjust the tension of the TBS straps until the slack is taken out
 Tension band pockets are provided for storage when not in use.
.......................................................................................................................................................................................................................
AUFBAUANLEITUNG – BANSHEE 200 & 300(DE)
MIT AUßENZELTAUFBAU ZUERST:
 Stecken Sie die Stangen zusammen und legen Sie sie parallel zueinander auf den Boden (2 Stangen - 1 lange, 1 kurze).
 Breiten Sie das Überdach auf dem Boden aus und positionieren Sie das Zelt in der gewünschten Richtung.
 Fixieren Sie die Stangenhüllen am Überdach und führen Sie die Stangen ein.
 Fixieren Sie das Ende jeder Stange an einer Seite in den dazu passenden Ösen in den Verankerungsschnüren der Stangen.
 Drücken Sie die Stangen gewölbeförmig an der gegenüberliegenden Seite hoch und fixieren Sie die Stangenenden in den dazu passenden
Ösen in den Verankerungsschnüren der Stangen.
 Stecken Sie die Verschlussbänder an beiden Ecken des einen Endes des Zelts aus, indem Sie die mitgelieferten Arretierstifte benutzen.
 Ziehen Sie das Überdach vom anderen Ende her, weg von den Befestigungspunkten, bis das Zelt Form annimmt. Befestigen Sie die
gegenüberliegenden beiden Verschlussbänder.
 Befestigen Sie die verbleibenden Verankerungsschnüre der Stangen und die verbleibenden Befestigungspunkte.
 Befestigen Sie die Clips an den Stangen.
 Spannen Sie ALLE Spannseile.
INNENZELT-ZUERST-AUFBAU:
 Breiten Sie das Innenzelt im Inneren des Überdachs aus und positionieren Sie es so, dass die Türöffnungen des Innenzelts und des Überdachs
deckungsgleich sind.
 Von den hinteren Ecken des Zeltes ausgehend, befestigen Sie die elastischen Haken an der Bodenplane mit den passenden Ringen an den
Verankerungsschnüren des Überdachs. Hängen Sie das Innenzelt ein, indem Sie die Gummibänder des Innenzelts mit Clips an der
Innenseite des Überdachs befestigen.
SPANNGURTVORRICHTUNG:
 Falls notwendig, ziehen Sie die Spannungsschnüre durch die zugehörigen Zugangspunkte im Innenzelt (Decke und Seitenwand). Verbinden
Sie die Schnüre mit den seitlichen Freigabespangen.
 Passen Sie die Spannung der TBS-Schnüre an, bis das Zelt gespannt ist.
 Taschen für die Spannschnüre werden zum Verstauen der nicht gebrauchten Bänder mitgeliefert
.......................................................................................................................................................................................................................
INSTRUCTIONS DE MONTAGE – BANSHEE 200 & 300(FR)
MONTAGE EN COMMENÇANT PAR LE DOUBLE TOIT:
 Réunir les arceaux et les poser parallèlement au sol (2 arceaux – 1 long, 1 court).
 Ouvrir le double toit sur le sol et positionner la tente dans la direction désirée.
 Placer les fourreaux d'arceau sur le double toit et y insérer les arceaux.
 D'un côté, placer l'extrémité de chaque arceau à l'intérieur des oeillets correspondants, sur les bandes d'ancrage des arceaux.
 Du côté opposé, pousser les arceaux à l'intérieur d'une arche et placer les extrémités des arceaux dans les oeillets correspondants, sur les
bandes d'ancrage des arceaux.
 Fixer les sangles aux deux coins d'une des extrémités de la tente, à l'aide des piquets fournis.
 Tirer le double toit depuis l'autre extrémité, à l'opposé des points de fixation, jusqu'à ce que la tente prenne sa forme. Attacher les deux
sangles à l'opposé.
 Fixer au sol les bandes d'ancrage d'arceau, restant libres et les points de fixation.
 Attacher les clips aux arceaux.
 Attacher TOUTES les cordes de tension.
MONTAGE EN COMMENÇANT PAR LA TENTE INTÉRIEURE:
 Ouvrir la tente intérieure, à l'intérieur du double toit et positionner la porte, pour qu'elle soit alignée avec celle du double toit.
 En commençant par les coins arrière de la tente, attacher les crochets munis d'élastiques, placés sur le tapis de sol, aux anneaux
correspondants, placés sur les bandes d'ancrage du double toit. Suspendre la tente intérieure en attachant les sangles élastiques de la
tente intérieure aux clips placés à l'intérieur du double toit.
ENSEMBLE DES SANGLES DE TENSION:
 Si nécessaire, insérer des bandes de serrage au niveau des points d'accès correspondants, dans la tente intérieure (plafond et paroi
murale). Attacher les sangles aux boucles détachables automatiques.
 Ajuster la tension des sangles TBS, jusqu'à ce que le flottement ait disparu.
 Des pochettes réservées aux bandes de tension sont fournies pour le rangement, lorsqu'elles ne sont pas utilisées.
