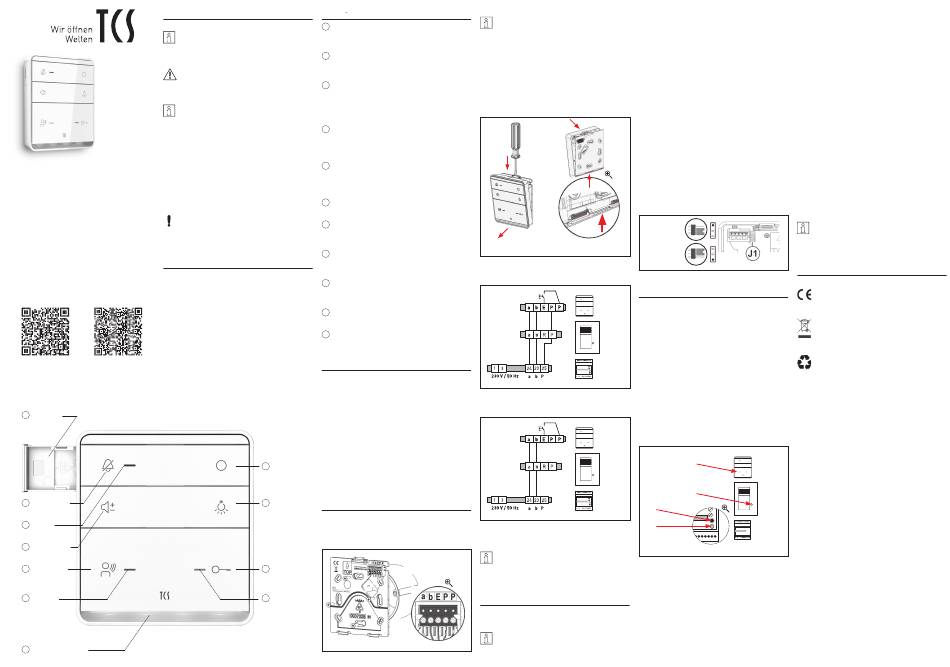

SICHERHEITSHINWEISE
Allgemeine Sicherheitsbestimmungen
Montage, Installation, Inbetriebnahme und Reparatu-
ren elektrischer Geräte dürfen nur durch eine Elektro-
fachkraft ausgeführt werden. Halten Sie die geltenden Nor-
men und Vorschriften für die Anlageninstallation ein.
WARNUNG! Lebensgefahr durch elektrischen Schlag.
Beachten Sie bei Arbeiten an Anlagen mit Netzan-
schluss von 230 V Wechselspannung die Sicherheitsanfor-
derungen nach DIN VDE 0100.
Beachten Sie bei der Installation die allgemeinen Si-
cherheitsbestimmungen für Fernmeldeanlagen nach
VDE 0800. Unter anderem:
> Getrennte Führung von Starkstrom- und Schwachstrom-
leitungen,
> Mindestabstand von 10 cm bei gemeinsamer Leitungsführung,
> Einsatz von Trennstegen zwischen Stark- und Schwach-
stromleitungen in gemeinsam genutzten Kabelkanälen,
PRODUKTINFORMATION (KURZ)
> Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y
Serie TASTA
(St) Y mit 0,8 mm Durchmesser,
Innenstation zum Freisprechen
> Vorhandene Leitungen (Modernisierung) mit abweichenden
ISW5010-0145
Querschnitten können unter Beachtung des Schleifenwider-
standes verwendet werden.
Deutsch / Englisch
Blitzschutzmaßnahmen
ACHTUNG! Beschädigung des Gerätes durch Über-
spannung. Sorgen Sie durch geeignete Blitzschutz-
maßnahmen dafür, dass an den Anschlüssen jeweils eine
Spannung von 32 V DC nicht überschritten wird.
Lieferumfang
PRODUKTBESCHREIBUNG
1 x Innenstation ISW5010-0145
1 x Montageplatte mit Anschlussklemme
Bestimmungsgemäßer Gebrauch
1 x Produktinformation (kurz)
Das ISW5010-0145 ist eine Innenstation zum Freisprechen. Sie
1 x Bedienungsanleitung
ist für den Betrieb am TCS-BUS geeignet. Montageart: Aufputz
PI_ISW5010-0145
Systemhandbuch
Geräteübersicht
11 Smart Slot
10 Ruf-AUS-Taste
9 rote LED
8 Lautstärketaste
7 Sprechentaste
6 grüne LED
5 Ambientenbeleuchtung
ANZEIGE UND BEDIENELEMENTE
1 > Steuerfunktion 8 senden, Internruf senden, Türöff-
nerautomatik ein / aus oder Rufumleitung ein / aus
konfigurierbar
> Ruftonauswahl: Internruf
2 > Licht schalten
> Ruftonauswahl: Etagenruf
> Ambientenbeleuchtung: 4 s drücken, um Ambienten-
beleuchtung zu de-/aktivieren
3 > Tür öffnen
> Lichtschaltfunktion auslösen, nur wenn Lichtschalt-
funktion in der Außenstation aktiviert ist
> Sprechen beenden: Sprechverbindung wird nach 4 s
automatisch beendet
> Ruftonauswahl: Türruf 1 von der Außenstation
4 > AUS: Türöffner in Bereitschaft
> Leuchtet: Türöffnerautomatik aktiviert
> Leuchtet 3 s, Tür wird geöffnet
> Ambientebeleuchtung eingeschaltet, Betriebsbereitschaft
> Blinkt: Anzeige Anruf, wenn konfiguriert
5 > Aus: vorübergehend (manuell) oder dauerhaft abge-
schaltet
> Leuchtet: vorübergehend (manuell) oder dauerhaft
eingeschaltet
> Blinkt: Anzeige Anruf, wenn konfiguriert
6 > AUS: in Bereitschaft
> Leuchtet: Anruf, Sprechen aktiv
> Blinkt 3 x: Sprachkanal belegt
7 > Kurz drücken: Gesprächsannahme, Sprechen aktivieren
> 2 s lang drücken: Wechselsprechen aktivieren
> Sprechen beenden
> Ruftonauswahl: Türruf 2 von Außenstation
8 > Einstellen der Ruftonlautstärke, wenn keine Sprech-
verbindung besteht.
> Einstellen der Sprachlautstärke bei bestehender Sprech-
verbindung.
9 > AUS: Ruf AUS deaktiviert
> AN: Ruf AUS aktiviert
> Blinkt: Ruftonprogrammiermodus
> Blitzt: Rufumleitung aktiviert, Ruf AUS deaktiviert
10 > Kurz drücken: Rufton aus
> 8 s lang drücken: Modus Ruftonauswahl einleiten/
beenden
11 > für zusätzliche Signalisierung des Türrufs, als Zubehör
bestellbar
TECHNISCHE DATEN
Versorgungsspannung .... +24 V ± 8 %
(Versorgungs- und Steuergerät)
2-Drahtbetrieb ................. Eingangsstrom: I(a) = 1,96 mA
I(max) = 21,30 mA
3-Drahtbetrieb ................. Eingangsstrom: I(a) = 0,16 mA
I(P) in Ruhe: 1,71 mA
I(Pmax): 6,88 mA
I(max) = 20,7 mA
Schutzart.......................... IP30
zulässige Umgebungs-
temperatur ....................... 5 ...+ 40 °C
Gehäuse ........................... Kunststoff ASA
1 Funktionstaste
Abmaße (in mm) .................. H 105 x B 94 x T 17 (Montageplatte),
T 21 (Montageschale)
Gewicht ............................ 103 g (inklusive Montageplatte)
2 Lichtschaltstaste
MONTAGE UND INSTALLATION
Montageplatte montieren
Setzen Sie eine Unterputzdose zum Unterbringen der Kabel.
Schließen Sie die Adern an der Klemme an (a, b, E, P und P).
Schrauben Sie die Montageplatte an der Unterputzdose fest.
3 Türöffnertaste
Unterputzdose
4 blaue LED
Montageplatte
Montageschale montieren
Fehlererkennung und -anzeige
Verwenden Sie die Montageschale, wenn keine Instal-
Anzeige Fehlermodus, wenn Fehler erkannt: Alle 3 LEDs blitzen.
lation einer Unterputzdose möglich ist. Die Montage-
Drücken einer beliebigen Taste des Gerätes bewirkt die Aus-
schale ist als Zubehör erhältlich (Artikel: E37417).
gabe eines Fehlertons.
Gerät entfernen
Fehlerton - Fehlerursachen und Beseitigung
Drücken Sie mit einem Schraubendreher in die Entriege-
lungsöffnung (1). Ziehen Sie das Gerät an der Oberseite nach
Fehlerton ertönt einmal lang und dreimal kurz:
vorn ab. Heben Sie das Gerät aus den Rastwinkeln heraus (2).
> a- und P-Ader vertauscht oder kurzgeschlossen
> a- und P-Ader tauschen oder Kurzschluss beseitigen,
Gerät aufrasten
Gerät geht wieder in Ruhemodus
Setzen Sie das Gerät auf beide Rastwinkel der Montageplatte
auf (1). Drücken Sie das Gerät gegen die Rastnase, bis es
Fehlerton ertönt einmal lang und zweimal kurz:
einrastet (2).
> a-Ader: nicht angeschlossen oder nicht versorgt
> a-Ader anschließen oder Stromversorgung prüfen, Gerät
geht wieder in Ruhemodus
2
Fehlerton ertönt einmal lang und einmal kurz:
> Taste klemmt (länger als 15 s gedrückt)
> Taste am Gerät oder Etagentaster lösen, Gerät geht wieder
1
in Ruhemodus
2-Draht-/ 3-Drahtbetrieb
> 2-Drahtbetrieb (Lieferzustand): Die Steckbrücke J1 ist für
1
den 2-Drahtbetrieb eingerichtet.
> 3-Drahtbetrieb: Stecken Sie die Steckbrücke J1 auf beide
oberen Kontakte oder entfernen Sie die Steckbrücke J1.
1
2
2-Drahtbetrieb
Gerät entfernen
Gerät aufrasten
3-Drahtbetrieb
Schaltungsbeispiel: 3-Drahtbetrieb
KLINGELTASTE PROGRAMMIEREN
Etagentaster
ISW5010
Grundprinzip
Alle TCS:BUS-Geräte besitzen eine einmalige Seriennummer.
Der Klingeltaste an einer Außenstation wird die Seriennum-
mer einer Innenstation zugeordnet. Die Zuordnung wird im
PUK01
EEPROM der Außenstation gespeichert.
Voraussetzungen für die Programmierung:
> Stellen Sie sicher, dass der Zugang zur Innenstation in der
Wohnung gewährleistet ist.
BVS20
> Prüfen Sie, ob die Innenstation am TCS:BUS angeschlos-
sen ist.
> Schalten Sie die Netzspannung ein. Die Betriebs-LED am
Versorgungs- und Steuergerät leuchtet.
> Prüfen Sie, ob eine Programmiersperre gesetzt ist. Bei
Schaltungsbeispiel: 2-Drahtbetrieb
gesetzter Programmiersperre können Sie keine Klingel-
tasten programmieren, siehe Handbuch Servicegerät TCSK
und configo
Etagentaster
> Gerätespezifische Anzeigemodi der Außenstation siehe
ISW5010
Produktinformation der Außenstation
PUK01
BVS20
RUN/PROG-Taste
LED
Etagentaster anschließen
Schließen Sie den Etagentaster an die Klemmen E – P an.
Alternativ können Sie den Etagentaster an die Klemmen
a – E anschließen. Stellen Sie sicher, dass die a-Ader
des Versorgungs- und Steuergerätes an der a-Klemme der
Innenstation angeschlossen ist.
1. Steuer- und Versorgungsgerät:
Programmiermodus der Anlage einschalten
> RUN/PROG-Taste
INBETRIEBNAHME
> LED blinkt
> Programmiermodus ist aktiviert
Installieren Sie die Geräte der Anlage vollständig. Prüfen
Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
2. Programmieren mittels Sprechverbindung
Schalten Sie die Netzspannung ein.
> Sprechentaste drücken
Funktioniert der Etagentaster nicht, prüfen Sie, ob er
> Klingeltaste kurz drücken
an der a-Ader des Versorgungs- und Steuergerätes
> Rufton ertönt an der Außen- und Innenstation
angeschlossen ist.
> Sprechen- oder Türöffnertaste drücken
3. Steuer- und Versorgungsgerät:
Programmiermodus der Anlage ausschalten
> RUN/PROG-Taste kurz drücken
> LED leuchtet
> Programmiermodus ist ausgeschaltet
Klingeltasten löschen
> Zu löschende Taste ca. 6 Sekunden drücken bis ein Quit-
tungston ertönt.
c)
> Klingeltaste loslassen.
> Führen Sie vorher 1. aus und danach 3.
Anmerkungen:
Drücken Sie die RUN/PROG-Taste nicht länger als 5 s.
a)
Andernfalls aktivieren Sie die Lichtschaltfunktion an der
Außen station. Die Klingeltaste lässt sich nicht program-
mieren. Abhilfe:
> Wenn die LED blinkt, drücken Sie kurz die RUN/PROG-Tas-
te, um den Programmiermodus auszuschalten.
> Drücken Sie die RUN/PROG-Taste nur kurz, um den
Programmiermodus einzuschalten.
> Programmieren dann Sie die Klingeltaste.
Nicht erforderlich, wenn Klingeltasten noch nicht program-
b)
miert wurden, vgl. Produktinformation der Außenstation.
Ist stattdessen ein Progsperr-Ton (langer hoher Ton,
c)
langer tiefer Ton) zu hören, ist die Außenstation mit einer
Programmiersperre versehen. Sie können die
Programmiersperre nur mit dem Servicegerät TCSK oder
d)
der Konfigurationssoftware configo™ aufheben.
Weiterführende Informationen (Parallelruf mit nur einer
Klingeltaste) finden Sie im Systemhandbuch, im Down-
loadbereich unter www.tcsag.de verfügbar oder durch Scan-
nen des QR-Codes.
HINWEISE
Konformität
Konformitätserklärungen sind abrufbar unter
www.tcsag.de, Downloads, Handelsinformationen.
Entsorgungshinweise
Entsorgen Sie das Gerät getrennt vom Hausmüll
über eine Sammelstelle für Elektronikschrott. Die
zuständige Sammelstelle erfragen Sie bei Ihrer
Gemeindeverwaltung.
Entsorgen Sie die Verpackungsteile getrennt in
Sammelbehältern für Pappe und Papier bzw.
Kunststoff.
SERVICE
Ausführliche Informationen unter www.tcsag.de.
Downloads oder durch Scannen des QR-Codes.
HOTLINE
TM
Telefon +49 4194 9881-188, Fax +49 4194 9881-189
E-Mail hotline@tcsag.de
ANGEBOTE
Telefon +49 4194 9881-166
Sprechentaste
Fax +49 4194 9881-169
ISW5010
E-Mail angebote@tcsag.de
VERKAUF
Klingeltaste
Telefon +49 4194 9881-144
PUK01
Fax +49 4194 9881-149
E-Mail verkauf@tcsag.de
SCHULUNGEN
Telefon +49 4194 9881-155
BVS20
Fax +49 4194 9881-159
E-Mail schulungen@tcsag.de
TCS TürControlSysteme AG
Geschwister-Scholl-Straße 7
D-39307 Genthin
Telefon: +49 3933 8799-10
kurz drücken
Fax: +49 3933 8799-10
a)
TCS Österreich GmbH
Gewerbepark 21
A-2821 Lanzenkirchen
Ausgabe: 09/2016, technische Änderungen vorbehalten,
kPI_ISW5010-0145, Version 1A,
c)
www.tcsag.de
e)
b)
