Installationshinweise
Mit der Vorgehensweise der Brenner max.-und
min.- Einstellungen wie auf Seite 43 dargelegt,
werden auch die weiteren Brenner-Module ein-
gestellt.
Falls der CO -Prozentsatz zu niedrig ist, muß die Luftzufuhr
2
oder der Abgasweg auf Hindernisse, oder auf erhöhten feue-
rungsseitigen Widerstand (durch evtl. mangelnde Reinigung)
überprüft werden.

ALLGEMEIN HINWEISE:

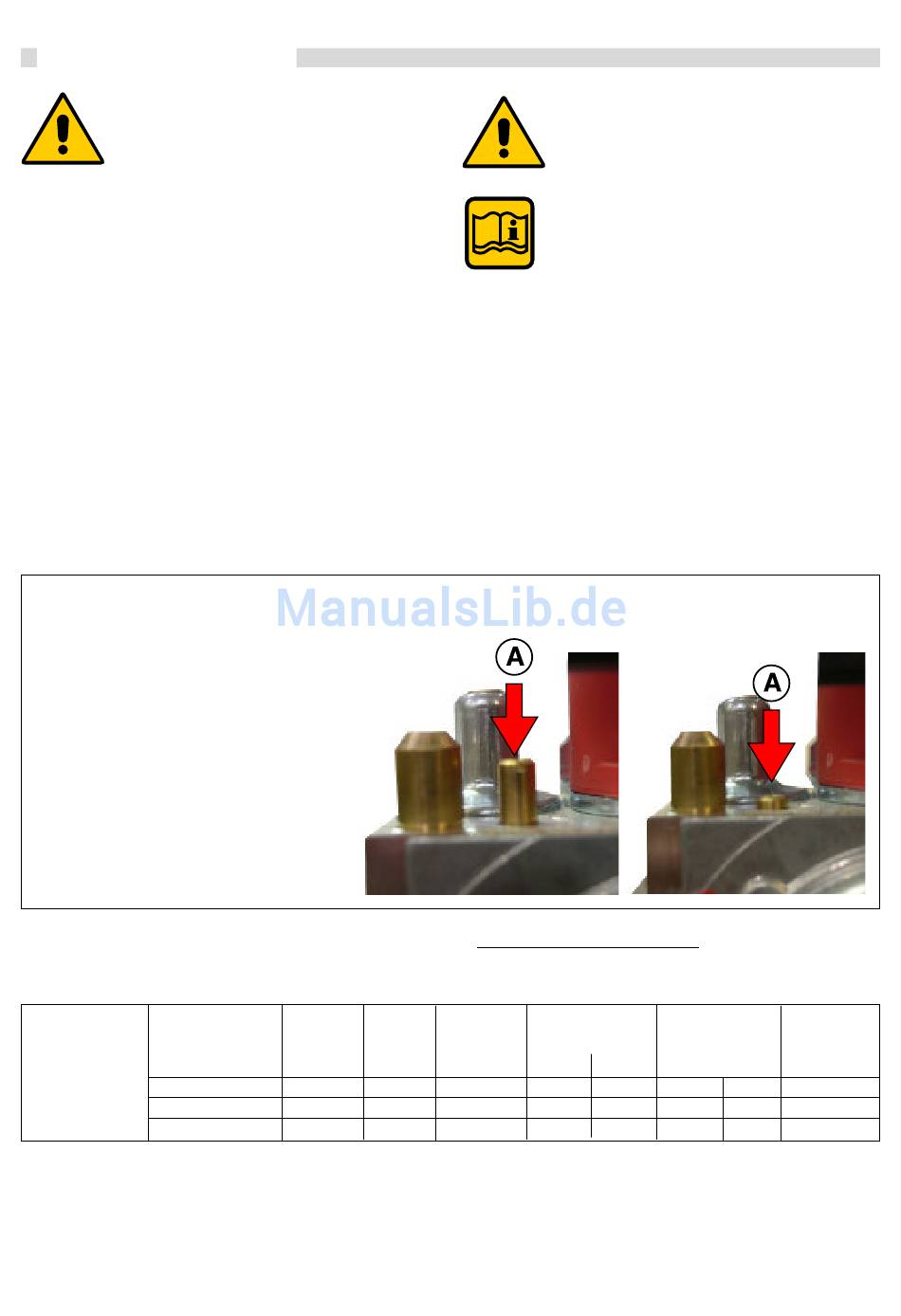

Gasmengen-Einstellung " A " am Gas- Kombinationsventil:
mit Innensechskantschlüssel SW 5.
Der Gas-Eingangsdruck kann sowohl am Gasverteiler wie
auch einzeln an den Gas-Kombinationsventilen gemessen
werden.
Die Gas-Ausgangsdrücke haben sekudäre Bedeutung, da
die Leistungseinstellungen über die CO
werden.
C) Vervollständigung der Grundeinstellungen
Die CO -Werte sind bei jeder Kessel-Wartung in der Min.-
2
und Max.-Brenner-Modulleistung sehr sorgfältigzu überprüfen
und wenn notwendig, neu einzustellen..
PRÜFHINWEIS zu GAS-KOMBINATIONSVENTIL- oder GASFEUERUNGS- FEHLFUNKTION:
Bei Fehlfunktion der Gasfeuerung:
Austausch des Gas-Kombinationsventil
und bei Feuerungsstart-Problemen:
Die Einstellschraube für max. Gasmengen-
Einstellung "A" ganz eindrehen und danach
9 Umdrehungen heraus drehen.
Den Kessel bzw. Feuerung starten, sollte
die Feuerung wiederholt auf Störung schalten,
die Einstellschraube "A" nochmals um
1 Umdrehung herausdrehen, die Feuerung
entriegeln und nochmals in Betrieb nehmen.
Die Feuerungsstarts sollten noch mehrmalig
durchgeführt, und danach die korrekte Bren-
nereinstellung gemäss Angaben Kap. 3.28
in Seite 43 kontolliert werden.
EINSTELL-DATEN FÜR MIN. UND MAX. LEISTUNG:Düsen-Druck-Einstellung
Die C02 Werte müssen bei jeder Kessel-Wartung überprüft werden,im Besonderen im Bereich der minimalen Brenner-
Modulleistung!
MODULEX
440 - 550
660 - 770 - 900
ERDGAS H (G20)
ERDGAS L-LL (G25)
EPROPAN (G31)
44
- Werte eingestellt
2
GAS-
DRUCK
GAS-TYP
mbar
20
25
50
Der Heizkessel ist nun betriebsbereit.
Nach dem Einbau von Zusatzeinrichtungen sind bei der Inbe-
triebnahme deren gesonderte Hinweise zu beachten.
Nach der Inbetriebnahme nochmals die Rohrleitungen und
die Abgasanlage auf deren Dichtheit und Funktion überprüfen.
Für kurzzeitige Betriebsunterbrechungen genügt es, den
Kessel-Betriebsschalter auszuschalten.
DÜSEN
Gebläse-Drehzahl CO
LOCH-
Ø
BLENDE
mm
(rpm)
1760
9 -
9 - 1760
9 - 1760
ACHTUNG!
Die Einstellschrauben am Gas-Kombiventil
dürfen nicht gewaltsam in der jeweiligen En-
dstellung überdreht werden.

ZUR BEACHTUNG!

Einstellungen über die "SERVICE-MODE-
FUNKTION" bleibt die Feuerungsbetriebszeit
15 Minuten aktiv, danach werden die vorein-
gestellten und programmierten Parameter wie-
der in Kraft gesetzt.
- Einstellwert
2
Min. - Max.
m i n max
(U/min) %
(rpm)
9,1
6000
9,1
6000
10,2
6000
Start-
leistung
IG
(%)
9,3 50
8,6 50
10,4 50
