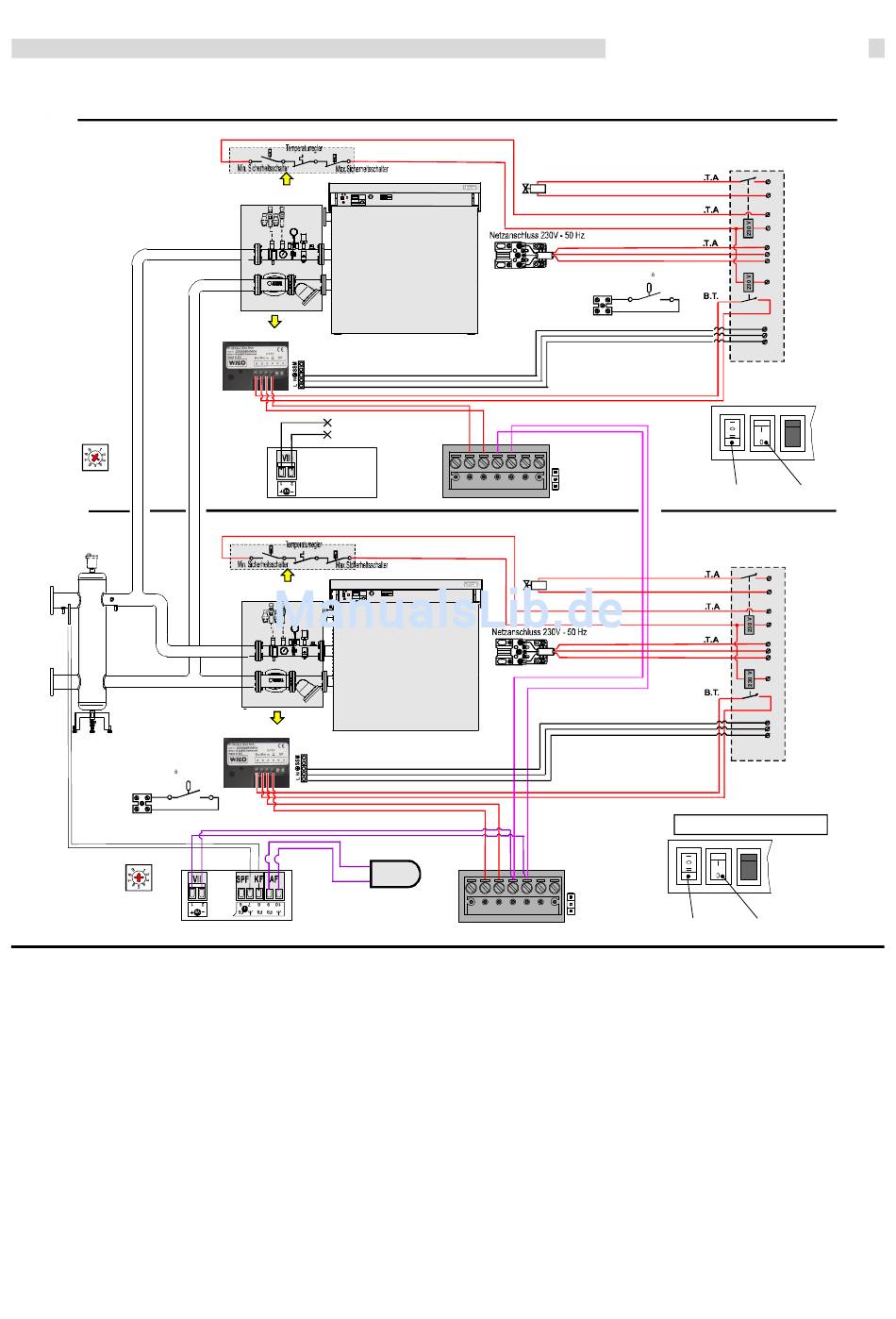

Alternative Verbindung zwischen 2 Modulexkessel die von einer KaskadenSteuerung BCM
geschaltet werden,(Primärkreis):
0
SW1
0
Str mungsschalter
Anschlussleiste
im Kessel
FL = Fließdruckwächter (extern)
0
SW1
0
3.24 - KASKADENMANAGER (BCM)
Anwendung:
Der BCM ergänzt den Funktionsbereich, den die MODULEX-Kessel
bieten.
- AN / AUS - Alarmregelung,
- Regelung einer drehzahlgeregelten Primärpumpe mit dem
Ziel den Wirkungsgrad bei niedriger Heizlast beträchtlich zu
erhöhen,
- Möglichkeit die MODULEX-KESSEL in PLC geregelte Kesselanla-
gen zu integrieren,
- Dank der LonWorks / Modbus Protokoll Konverter, wird für die
MODULEX-Kessel der Weg in die modernsten Gebäudeautomati-
sierungssysteme geöffnet.

Eigenschaften:

Der BCM kann über eine seiner Schnittstellen mit dem
Automatiksystemeiner Kesselanlage verbunden werden:
- eBUS zur Verbindung mit den Serien der E8 Heizungsregler, oder
mit einem zusätzlichen BCM,
- Modbus-Anwendung in PLC geregelten Kesselanlagen.
C NC C NC
NO C
Elektr.Steuerung
Hydraulik-Bausatz
Schnittstellen-Steuerung
IF-EXT.MIN 0-10V
ROSA
e-BUS
GRIGIO scollegato
E8
NO C NC C NC
C
Elektr.Steuerung
Hydraulik-Bausatz
Schnittstellen-Steuerung
IF-EXT.MIN 0-10V
Außenfühler
E8
Gasventil
BC M
BCM
Y2
BCM
7 6 5 4 3 2 1
Jp1
Gasventil
BCM
Y2
BCM
7 6 5 4 3 2 1
Die Kommunikationsprotokolle ermöglichen komplette
Systemsteuerungen:
- Kontrolle der Heizanforderung: Temperaturschaltpunkt
und Modulationsbereich,
- Anzeige des Kesselbetriebs und des Temperaturzustands,
- Alarmregelung,
- Einstellung der Funktionsparameter.
Steuerung der Heizungspumpe:
- Relaiskommando zum Pumpenstart an einem Festpunkt,
- 0 - 10 Analog Ausgang zur Regelung einer modulierenden
Pumpe.
Besondere Funktionen:
Notbetrieb:
Er vermeidet den Ausfall des Systems bei einer Unterbrechung in
der Kommunikation mit dem Automatiksystem der Kesselanlage:
- Eingabe für "Konstantschaltpunkt": 70°C, max. Leistung 50%,
- Eingabe - Alarmreset
- Alarm - Relais.
Installationshinweise
Elektr.
Verteiler
Str mungsschalter
Anschlussleiste
im Kessel
FL = Fließdruckwächter (extern)
Pos. 1
Elektr.
Verteiler
BUS ID HS = _ _ _ _
BCM
Jp1
Pos. 1
L1
N
L1
N
Relais
L1
PE
N
N
Relais
PE
N
L1
Pos. 0
L1
N
L1
N
Relais
L1
PE
N
N
Relais
PE
N
L1
Pos. 0
