3.6 - GASANSCHLUSS

Die Gas-Installation ist gemäß den Bestimmungen der TRV-
Gas sowie evtl. Vorschriften der örtlichen GVU durchzuführen.
Der Gasanschluß ist für ein Gasnetz mit einem Leitung-
sdruck von maximal 50 mbar vorgesehen.
Die Rohrleitungsquerschnitte sind entsprechend der Kessel-
Feuerungs-leistung zu dimensionieren.
Gemäß Vorschrift ist außerhalb des Kessels in die
Gaszuführungsleitung zwischen Kessel und Gaszähler ein
Absperrhahn und eine Thermo-sicherung (TAS) mit
mindestens gleicher Nennweite wie die des Gasan-
schlusses am Brennwertkessel zu installlieren.
Die Installation eines Gasfilters ist je nach örtlichen Gege-
benheiten ratsam, um eventuelle Verschmutzungen und damit
auftretende Störungen zu vermeiden.
Die Gaszuführungsleitung ist vor dem Anschluß an den
Kessel zu reinigen.
Der maximale Prüfüberdruck der Gasleitung beträgt 150 mbar.
Die Dichtheitskontrolle bzw. Druckprüfung der Gasleitung
muß bei geschlossenem Gashahn durchgeführt werden.
Eine Druckentlastung vor dem Öffnen des Gasabsperrhah-
nes ist durchzuführen.
Um eine einwandfreie Funktion zu gewährleisten, dürfen
folgende Anschlussdrücke nicht unterschritten werden:
Erdgas E (H) / L - LL 17 mbar,
Flüssiggas (PROPAN) 42,5 mbar,
Kontrolle mit einem U-Rohr-Manometer oder einem elektroni-
schen Meßgerät!
Innerhalb des Heizraums:
1
1 Gasabsperrventil
2 Doppelmembranregler
3 Gasfilter
4 Vibrationshemmende Verbindung
5 Gas-Elektroventil
6 Absperrventil

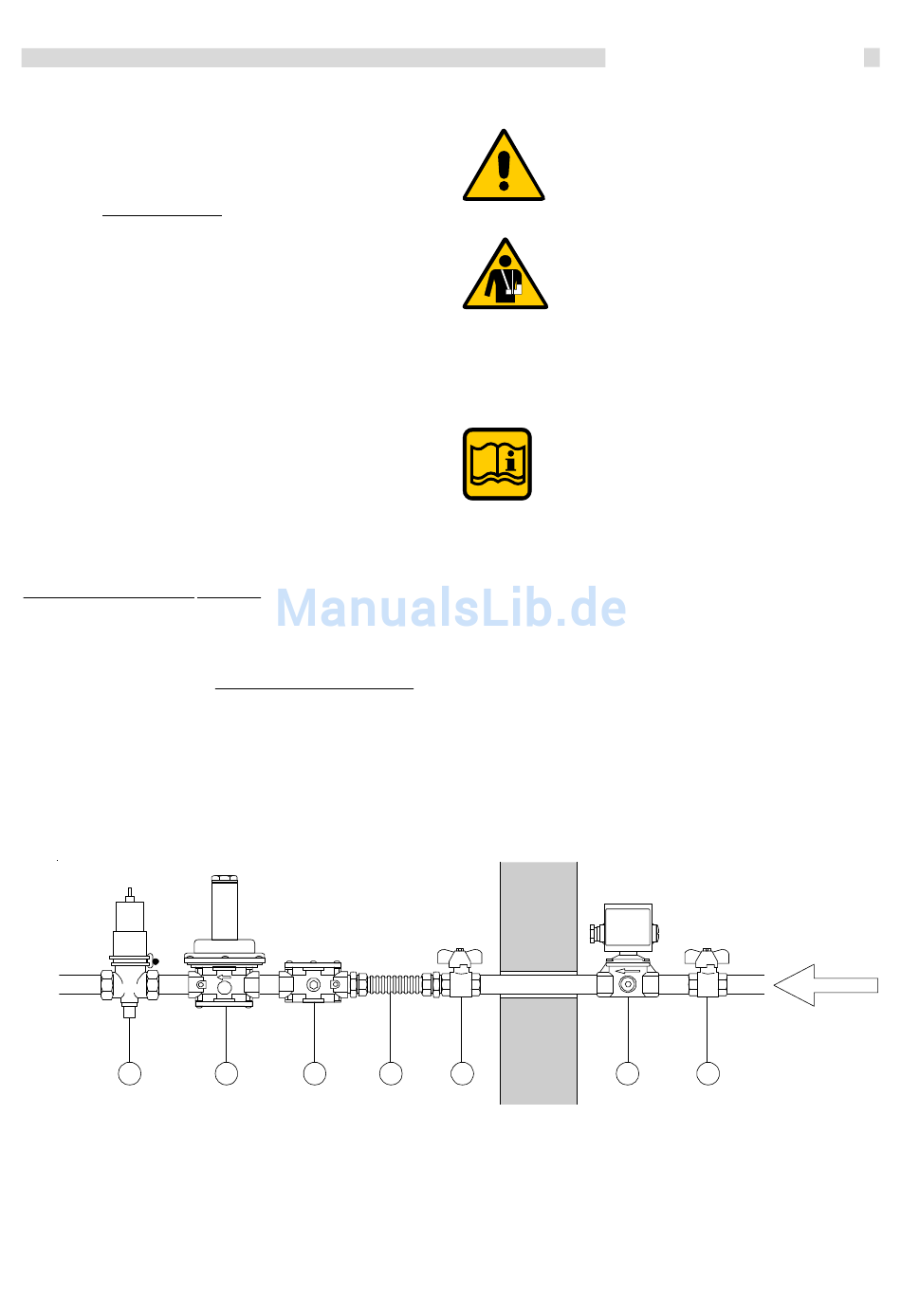

BEISPIEL FÜR EIN GASZULEITUNGSSYSTEM:
2 3 4
Installationshinweise
Vor dem Gasanschluß an den Heizkessel muß
eine sorgfältige innere Reinigung der Gaslei-
tungen zum Kessel durchgeführt werden.
Zudem muß eine Dichtheitsprüfung gemäß
den Festlegungen und Vorschriften erfolgen.
Nochmaliger Hinweis bei Gasgeruch:
a) Keine elektrischen Schalter, Telefon oder
sonstige Gegenstände betätigen, die
Funken erzeugen können;
b) Unverzüglich Fenster und Türen öffnen;
um dem Raum zu belüften;
c) Gashahn schließen;
d) Rasch ein Service-Fachmann und das
Gasversorgungsunternehmen informieren!
Um sich vor Gasleckagen zu schützen, wird
empfohlen, ein Überwachungs- und Schutzsy-
stem zu installieren, bestehend aus einem
Gasleck-Melder und einem Elektro-absperrventil
in die Gaszuleitung.
6 5
Außerhalb des Heizraums:
6
