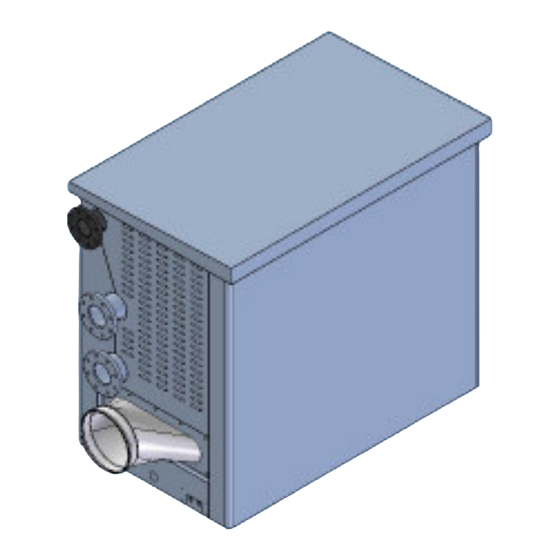

Unicail MODULEX EXT 348 Betriebsanleitung
Modularer
gas-brennwertkessel
für zentralheizung
Inhaltszusammenfassung für Unicail MODULEX EXT 348
- Seite 1 MODULEX EXT 348 - 440 - 550 660 - 770 - 900 Modularer Gas-Brennwertkessel für Zentralheizung INSTALLATIONS-UND BETRIEBSANWEISUNG 00334323 - 1 Ausgabe - 12/12...
-
Seite 2: Inhaltsverzeichnis
Zur Beachtung: Diese Installations- und Betriebsanweisung ist ein Bestandteil des Gas-Brennwert Heizkessels MODULEX EXT und dient dem Planer, Installateur und Wartungsfachmann als Grundlage für eine fachgerechte Installation und sicheren Kesselbetrieb. Die Kesselinstallation muß unter Berücksichtigung aller geltenden Vorschriften und Richtlinien sowie nach den Angaben des Herstellers, durch eine zugelassene, qualifizierte InstallationsFirma erfolgen. -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise ALLGEMEINE HINWEISE 1.1 - IN DER ANLEITUNG VERWENDETE SYMBOLE Beim Lesen dieser Anleitung ist auf die mit den folgenden Symbolen gekennzeichneten Teile besonders zu achten: BESONDERE HINWEISE! GEFAHREN - HINWEISE! ACHTUNGS-HINWEISE! Für Personen, Tiere und Sicherheitstechnische Information und Empfehlungen Gegendstände Anforderungen... -
Seite 4: Allgemeine Sicherheitshinweise
Allgemeine Hinweise 1.4 - SICHERHEITSHINWEISE ACHTUNG! Installation, Einstellung und Wartung des Gas-Brennwertkessels dürfen nur durch qualifizierte Fachkräfte nach den bestehenden Vorschriften und technischen Regeln erfolgen, da eine falsche oder fehlerhafte Installation Schäden an Personen, Tieren und Gegenstände verursachen kann, für die der Hersteller nicht haftbar gemacht werden kann. GEFAHR! Wartungs- oder Reparaturarbeiten am Heizkessel dürfen nur durch qualifizierte Fachkräfte, die von UNICAL dazu autorisiert wurden, ausgeführt werden;... -
Seite 5: Vorschriften - Normen Bestimmungen
Allgemeine Hinweise 1.5 - VORSCHRIFTEN - NORMEN - BESTIMMUNGEN DIN 4705 Berechnung von Schornsteinabmessungen Es sind allgemein die sicherheitstechnischen Grundsätze und Richtlinien zu DIN 18160 beachten, Hausschornsteine - Anforderungen, u.a. die technischen Regeln für Gas-Installation ( DVGW-TRGI ) und die Bestimmun- Planung, Ausführung gen der DIN 4795... -
Seite 6: Ce-Kennzeichnung
Allgemeine Hinweise CE - KENNZEICHNUNG Die CE -Kennzeichnung belegt, dass der Heizkessel den grundlegenden Anforderungen folgender Richtlinien entspricht: Richtlinie 90/396/EG - Geräterichtlinie Richtlinie 89/336/EG - Richtlinie über elektromagnetische VerträglichkeitRichtlinie 92/42/EG - Wirkungsgradrichtlinie als Brennwertkessel Richtlinie 73/23/EG - Niederspannungsri- chtlinie LEGENDE: 1 = CE-Zulassungs-Jahr 2 = Kesseltyp 3 = Kessel-Modell... -
Seite 7: Wasseraufbereitung
Allgemeine Hinweise 1.8 - WASSERAUFBEREITUNG Wenn der pH-Wert unter 6 ist, ist das Wasser sauer, ist er über Die chemophysischen Eigenschaften des Wassers, das in 8, ist das Wasser alkalisch. Mit einer entsprechenden Wasse- die Heizungsanlage eingefüllt wird, ist von grundlegender raufbereitung und einer alkalischen Wasser-Behandlung (z. -
Seite 8: Installations-Hinweise
Allgemeine Hinweise 1.9 - INSTALLATIONS-HINWEISE BESONDERE HINWEISE! Installation, Montage und Erstinbetriebnahme dürfen nur durch zugelassene Fachfirmen ALLGEMEINE HINWEISE und nach den bestehenden Vorschriften und technischen Regeln erfolgen.Bei Installation ACHTUNG! der Gas-Brennwertkessel sind die bauaufsi- Installation, Montage und Erstbetriebnahme chtlichen Bestimmungen zu erfüllen. dürfen nur durch zugelassene Fachfirmen und nach den bestehenden Vorschriften und Defekte am Heizkessel und-/ oder... -
Seite 9: Technische Eigenschaften Und Abmessungen
Technische Daten und Abmessungen TECHNISCHE EIGENSCHAFTEN UND ABMESSUNGEN Betriebsmöglichkeiten: 2.1 - TECHNISCHE EIGENSCHAFTEN - Fähigkeit die Leistung der einzelnen Heizelemente zu - Modulex ist ein kompakter, gasbefeuerter, regeln in Hinsicht auf jede Kalibrierung und-/ oder Unterstützung mittels vertraulichen Zugangscodes, Low Nox - Brennwertkessel, - Produktion von T-WW über NTC mit Vorrangregelung über - hergestellt aus einem sektionalen Kesselkörper geeignet eine Speicher-Ladepumpe oder über 3-Wege-... -
Seite 10: Seitliche Ansicht Links Mit Angabe Der Hauptbauteile
Technische Daten und Abmessungen 2.2 - SEITLICHE ANSICHT LINKS MIT ANGABE DER HAUPTBAUTEILE Gasrohr Schalttafel Gasventil Brennerabdeckung Geblärse Brenner Automatisches Entlüftungsventil Zündung Ionisation Heizungsvorlauf Wärmetauscher Heizungsrücklauf Abgasanschluss Sensor Kondensathöhe Kesselrahmen Syphon Mindesthöhe min. 100 mm Rauchabzug Seite LINKS, RECHTS, HINTEN ZulaufSeite LINKS Rücklauf Seite LINKS Eingang Gas Seite LINKS... -
Seite 11: Abmessungen
Technische Daten und Abmessungen 2.3 - Abmessungen VORDERANSICHT SEITENANSICHT RECHTS 62,5 AUFSICHT SEITENANSICHT LINKS Rauchabzug: - Linke Seite (Lieferzustand) - Rechte Seite - Hintere Seite MODULEX Abmessungen: Anzahl der Module 1448 Höhe 1448 1448 1448 1448 1448 1623 1087 Breite “L” 1087 1623 1355... -
Seite 12: Technische Daten
Technische Daten und Abmessungen 2.4 - TECHNISCHE DATEN GEMÄSS UNI 10348 / ALLGEMEINE DATEN KESSEL-TYP MODULEX Gas-Kategorie 2H3P Nennwärmeleistung bez. auf den Heizwert H Minimale Wärmeleist. bez. auf den Heizwert H Qmin kW Nennwärmebelastung (80 / 60 °C) Pn 341,74 424,35 530,44 636,53... -
Seite 13: Installationshinweise
Installationshinweise INSTALLATIONS-HINWEISE 3.1 - VERPACKUNG UND ANLIEFERUNG Der MODULEX Kessel wird zusammengebaut im Karton befindet sich: und durch eine Plastikhaube innerhalb eines stabilen Karton auf einer Palette befestigt und an der linken Seite des Heizkessels: geschützt angeliefert. - Der Rauchgasfänger Die Kessel-Standflächen sind auf der Holzpal- lette mit Schrauben fixiert.. -
Seite 14: Abladen Und Entfernung Der Verpackung
Installationshinweise 3.2 - ABLADEN UND ENTFERNUNG DER VERPACKUNG ACHTUNG! ACHTUNG! Durchgangsstellen der Hebegurte. Die Gurte Bewegung mit Gabelstapler oder Flaschenzug mit müssen an den Querträgern befestigt werden. Gurten T ma x 5 0°C/ 1 22 ° F T mi n - 5 °... -
Seite 15: Kesselaufstellung Innerhalb Des Heizraums
Installationshinweise 3.3 - KESSELAUFSTELLUNG INNERHALB DES HEIZRAUMS Ein bauseits zu errichtender Sockel, mit mindestens 100 Die Montageabstände des Kessels zu den Heizraumwänden muß so gewählt werden, daß die Kesseleinbauten gut zugän- Höhe, ist besonders bei feuchtem Boden, aber auch für den glich sind, siehe hierzu Seite 15. -
Seite 16: Hydraulische Installation
Installationshinweise 3.4 - HYDRAULISCHE INSTALLATION Zur Vorbeugung von Lufteintritt in die Heizungsanlage sollten Unical MODULEX - Brennwertkessel können für Heizung und vorrangig folgende Maßnahmen durchgeführt werden: für Brauchwassererwärmung in jede geschlossene Pumpen- - Bei Fußbodenheizungen mit nicht diffusions dichtem Kunststof- Warmwasser-zentralheizung installiert werden. -
Seite 17: Gasanschluss
Installationshinweise 3.6 - GASANSCHLUSS Die Gas-Installation ist gemäß den Bestimmungen der TRV- Vor dem Gasanschluß an den Heizkessel muß Gas sowie evtl. Vorschriften der örtlichen GVU durchzuführen. eine sorgfältige innere Reinigung der Gaslei- tungen zum Kessel durchgeführt werden. Zudem muß eine Dichtheitsprüfung gemäß Der Gasanschluß... -
Seite 18: Allgemeine Installations-Empfehlungen
Installationshinweise 3.7 - ALLGEMEINE HYDRAULISCHE INSTALLATIONS-EMPFEHLUNGEN Heizungsanlagen mit zentraler Die hydraulische Heizanlagen-Installation ist Auslegung des Kesselkreises: grundsätzlich mit einer Systemtrennung über Brauchwasser-Erwärmung: Die Auslegung der Kesselkreispumpe erfolgt eine hydraulische Weiche oder über einen nach der in der Tabelle in Seite 22 angege- Die MODULEX-Heizkessel können auch in Wärmetauscher durchzuführen. -
Seite 19: Heizungs- Vor- Und Rücklauf-Anschluss
Installationshinweise 3.8 - HEIZUNGS- VOR- UND RÜCKLAUF-ANSCHLUSS Der Heizungs- Vor- und Rücklauf - Anschluss sind am Kessel an den entsprechenden Anschlüssen von R 4”, mit der Bez. M und ACHTUNG! R wie auf Seite 10 angegeben, anzuschließen. ABSPERREINRICHTUNGEN AM MODULEX GAS-BRENNWERT-HEIZKESSEL DÜRFEN Zur Dimensionierung der Rohrleitungen des Heizungskreislaufs NICHT VOR DEN SICHERHEITSEINRICH-... -
Seite 20: Zusätzliche Sicherheits- Und Kontrolleinrichtungen
Installationshinweise 3.9 - ZUSÄTZLICHE SICHERHEITS- UND KONTROLLEINRICHTUNGEN Externe Installation von Heizungs-Sicherheits-Komponenten: zugehöriges Installations-Schema siehe Seite 21. Vorgeschaltetes Sicherheits-Gasventil: 15. Min.-Druckwächter: Dieser muss bei Heizwasser- 1. Externes Gasventil: das die Funktion hat, die Gaszufuhr Druckabfall im Kessel unter einem Mindestdruck abschalten, bei Heizungs-Übertemperatur oder über eine voreingestellte (einstellbar von 0,5-1,7 bar). -
Seite 21: Hydraulische Weiche
Installationshinweise Installationsbeispiel von Heizungs-Sicherheits und Kontroll-Einrichtungen, (in Option vom Kessel-Hersteller empfohlen). 3.11 - FILTER FÜR HYDRAULISCHE WEICHE 3.10 - HYDRAULISCHE WEICHE Schaltung der hydraulischen Weiche: UNICAL schlägt den Einbau eines Y-Filters im Vorteile: Rücklauf vor, so dass dieser falls nötig gerei- - problemlose Dimensionierung von Kesselkreispumpe und nigt werden kann. -
Seite 22: Bestimmung Der Kesselkreis- Oder Heizkreispumpe
Installationshinweise 3.12 - BESTIMMUNG DER KESSELKREISPUMPE Heizwasser-Mindestumlaufmenge: Heizkreise, sind stufenlos, drehzahlgeregelte Pumpen Die Kessel müssen vom Heizungsumlaufwasser ausreichend einzusetzen. durchströmt werden. Die Größe der Heizungspumpe muss entspre- Die Kesselkreispumpe muß entsprechend der Pumpenkennlinie chend der Daten des Heizkessels und der Ge- und Kessel-Widerstände, auf die nominalen Wasserumlaufmen gebenheiten der Heizungsanlage ermittelt gen der Tabelle (siehe Abb.) ausgelegt werden. -
Seite 23: Systemtrennung Über Einen Plattenwärmetauscher
Installationshinweise 3.14 - SYSTEMTRENNUNG ÜBER EINEN 3.15 - PRIMÄRHEIZKREIS PLATTENWÄRMETAUSCHER Installations-Beispiel mit einem MODULEX Heizkessel und einem Plattenwärmetauscher. Über einen Wärmetauscher werden Kesselkreis- und die nachgeschalteten Heizkreise hydraulisch vollständig getrennt. SPINOX COMPO S. Diese Systemtrennung wird besonders in Verbindung mit MODULEX 349 - 440 - 550: 00362167 Fußbodenheizungen mit nicht diffusionsdichten Kunststof-... - Seite 24 Installationshinweise Installations-Beispiele mit hydraulischer Weiche! OGNITEMPO ANELLO COMPO S COMPO S. MODULEX 348-440-550-660-700: 00361994 MODULEX 348-440-550-660-700-900: 00362008 MODULEX 900: 00361995...
-
Seite 25: Kondensatwasser-Ableitung
Installationshinweise 3.16 - KONDENSATWASSER-ABLEITUNG Nach dem Merkblatt ATV A 251 und DIN 1986 kann Bei dem MODULEX fällt bestimmungsgemäß im Kessel, aber folgendes Rohr-Material verwendet werden: auch in der Abgasleitung Kondensat an. Der Kessel ist so - Steinzeug mit Steckmuffe und glatten Enden, konstruiert,daß... -
Seite 26: Abgasanschluss
Installationshinweise 3.17 - ABGASANSCHLUSS Schächte oder Schornsteine, die in eine Abgasleitung eingezogen werden, müssen der DIN V 18160 entsprechen. Bei der Aufstellung des Brennwertkessels im Dachgeschoß kann MODULEX-Brennwertkessel können sowohl für den Raum- die Abgasleitung ohne Schacht direkt durch das Dach ins Freie luftabhängigen Betrieb (Bauart B) als auch für den Raumluft- geführt werden. -
Seite 27: Abgastemperatur Verf Gberer Druck 40 Pa
Installationshinweise Kamin-Dimensionierung 40°C Abgastemperatur nach DIN 4705 40 Pa verf gberer Druck Abgasmas- senstrom kg/h kg/s 2520 0,700 1037 1400 1400 2160 0,600 1200 1200 d400 1800 0,500 1000 1000 1440 0,400 1260 0,350 d315 1080 0,300 0,250 0,200 d250 0,150 d200 0,100... -
Seite 28: Elektroanschluss
Installationshinweise 3.19 - ELEKTROANSCHLUSS Zusatzschaltungen sind leicht installierbar. Ergänzende Allgemeine Hinweise! Anschlußmög-lichkeiten auf Anfrage. Die elektrischen Bestimmungen für den Anschluß sind zu Die Elektroinstallation darf nur durch eine zugelassene beachten. Elektro-Installationsfirmaerfolgen. Der elektrische Anschluß erfogt an einer dreipoligen Bei Ausfall der Netzspannung schaltet der Kessel ab und Steckverbindung (ALIM.) mit 230 V Wechselstrom - 50 Hz. -
Seite 29: Hauptversorgung-, Gasventil-, Sicherheitseinrichtung-, Kesselkreispumpe-, Außenfühler-, Strömungsschalter
Installationshinweise 3.20 - ELEKTR. KOMPONENTEN- und ANSCHLUSSPLAN Hauptversorgung-, Gasventil-, Sicherheitseinrichtung-, Kesselkreispumpe-, Außenfühler-, Strömungsschalter: Gasventil A.T. Elektr. Verteiler Elektr.Steuerung A.T. Hydraulik-Bausatz Wenn die Sicherheit- Netzanschluss RELAIS 230 V - 50Hz seinrichtung anspricht A.T. arbeitet die Kesselkrei- spumpe weiter um eine Übertemperatur des A.T. -
Seite 30: Primär-Verbindung (Gehört Zum Lieferumfang Der Drehzahlgeregelten Pumpe)
Installationshinweise Primär-Verbindung (gehört zum Lieferumfang der drehzahlgeregelten Pumpe): Elektr.Steuerung (Option) Hydraulik-Bausatz Gasventil Elektr.Steuerung B CM Hydraulik-Bausatz RELE’ RELAIS Anschlussleiste im Kessel Strömungsschalter Elektr. Verteiler FL = Fließdruckwächter (extern) Schnittstellen-Steuerung IF-EXT.MIN 0-10V N L1 L 1 Außenf hler 9 10 A1 A2 A3 A4 A5 A8 A9 A10 A11 Kaskadensteuerung BCM... -
Seite 31: Anschlüsse Für Fbr 2-Thermostaten (Raumfühler)
Installationshinweise Anschlüsse für FBR 2-Thermostaten (Raumfühler): Zone 1 Zone 2 (Option) N L 1 L 1 9 10 A1 A2 A3 A4 A5 A8 A9 A10 A11 Anschlüsse für modulierendeThermostaten: Zone 2 Zone 1 (Option) N L 1 L 1 9 10 A1 A2 A3 A4 A5 A8 A9... -
Seite 32: Funktionelles Verkabelungsschema
Installationshinweise 3.21 - FUNKTIONSSCHALTPLAN eBUS-AUSGANG (KASKADE- Gelbes LED - blinkend - MANAGER) (Kommunikation zwischen BMM und BCM) = OK MODULATIONS- gr nes LED - ON PUMPEN - KONTROLLE PLC / (aktive Pumpe) Pink rotes LED - ON Grau (Fehlercode erkannt) Adressen-Wahlschalter SE8/BCM DL1 DL2... - Seite 33 Installationshinweise ZWISCHENMODULE LETZTES MODUL MODUL 1 VM (A) VM (A) VM (A) ST 2 ST 2 ST 2 FILTER FILTER Schwarz Schwarz Brown Gelb/Gr n Hellblau Blau Blau Braun Blau 3° - 8° MODUL Gelb/Gr n Blau (N) Braun (L1) Schwarz (-) Blau (TACHO) Braun (PWM)
-
Seite 34: Elektr. Anschluss: System-Manager E8
Installationshinweise 3.22 - ELEKTR. ANSCHLUSS AN SYSTEM-MANAGER E8 Der elektrische Anschluss der externen Regel- und Steuerungs- Die Anschlüsse werden bei der Abnahme der Kesselverklei- elemente sowie deren Verbraucher geschieht auf der Rückseite dungs-Abdeckung zugänglich. der Kessel-frontseitig eingebauten Heizungsregelung (System- Die elektrischen Anschlüsse für Hochspannung- und Nieder- Manager) E8. -
Seite 35: Klemmenbelegung Für Heizungs- Und Regelungskomponenten
Installationshinweise Klemmenbelegung für Heizungs- und Regelungskomponenten: Fühlerbelegung etc. Stecker VII für BCM-Anschluss (externer Regler 0 - 10 V) PIN 1: eBUS (FA) bzw. 0-10V Ausgang Pin 2: (Masse BUS / 0-10V) Stecker I Pin 1: Pufferf hler “Unten” Pin 2: Pufferf hler “Mitte”... -
Seite 36: Hydraulische / Elektrische Installationsbeispiele
Installationshinweise 3.23 - INSTALLATIONS-BEISPIELE ( Installations-Darstellungen)! EINKESSELANLAGE MIT HYDRAULISCHER WEICHE, MIT EINEM UNGEREGELTEN HEIZKREIS: Div. Heizkreise (9-10) Aussenfühler (4) Heizungspumpe 1 (4) Kesselkreispumpe (1) Vorlauffühler zur Pumpe 1 (10) Erdung (PE) - Fühler zur Pumpe 1 Aussenf hler ISPESL Hydraulische Weiche Filter Kesselkreis- Pumpe... - Seite 37 Installationshinweise EINKESSELANLAGE MIT HYDRAULISCHER WEICHE, MIT JE EINEM UNGEREGELTEN- UND GEREGELTEN HEIZKREIS UND SPEICHER-BRAUCHWASSER-ERWÄRMER AN EINEM HEIZKREISVERTEILER : (4) Heizungspumpe 1 (1) Vorlauffühler zur Pumpe 1 (5) Heizungspumpe 2 (10) Erdung (PE) - Fühler zur Pumpe 1 (6) Speicherladepumpe Ric. Div.
-
Seite 38: Verbindungen Zum Sekundärkreis
Installationshinweise Verbindungen zum Sekundärkreis: Verbindung zu Abschnitt B (Heizkreis 1): Ric. Div. Div. Heizkreise 1 Heizkreise 2 Elektr. Speicher- Temp.f hler Verteiler Temp.f hler 1 Temp.f hler 2 Heiz.pumpe 1 Heiz.pumpe 2 Heiz.mischer 1 Heiz.mischer 2 Speicher- Ladepumpe RELE’ Open Closed A8 A9 A1 A2 A3... -
Seite 39: Verbindung Zum Abschnitt D (Tww)
Installationshinweise Verbindung zum Abschnitt D (TWW): Ric. Div. Div. Heizkreise 1 Heizkreise 2 Speicher- Temp.f hler Temp.f hler 2 Temp.f hler 1 Heiz.pumpe 1 Heiz.pumpe 2 Speicher- Ladepumpe Heiz.mischer 2 Heiz.mischer 1 Elektr. Verteiler A1 A2 A3 Verbindung zum Abschnitt E (Solar-Heizkreis): Solar sensor... - Seite 40 Installationshinweise COLLEGAMENTO IN BATTERIA di 2 modulex gestite da un regolatore esterno E8 (ANELLO PRIMARIO) Elektr. BUS ID HS = 02 Verteiler Gasventil Elektr.Steuerung Hydraulik-Bausatz POS. I Pos. 2 Pos. 0 RELAIS BUS ID HS = 02 Strömungsschalter Anschlussleiste im Kessel RELAIS B.T.
-
Seite 41: Eigenschaften
Installationshinweise Alternative Verbindung zwischen 2 Modulexkessel die von einer KaskadenSteuerung BCM geschaltet werden,(Primärkreis): Elektr. Verteiler Gasventil Elektr.Steuerung Hydraulik-Bausatz BC M Relais Str mungsschalter Anschlussleiste im Kessel Relais FL = Fließdruckwächter (extern) Schnittstellen-Steuerung IF-EXT.MIN 0-10V ROSA e-BUS GRIGIO scollegato Pos. 1 Pos. -
Seite 42: Heizungsanlage Mit Wasser Befüllen
Installationshinweise 3.25 - HEIZUNGSANLAGE Beispiel für eine Wasser-System Armatur: MIT WASSER BEFÜLLEN WICHIGER HINWEIS! Dem Heizwasser der Heizungsanlage darf ni- cht Antifrost-oder Antikorrosionslösungen in ungeeig-neter Konzentrationen und Menge beigemischt werden. Das könnte Schäden an den Dichtringen und Geräusche während des normalen Kesselbe- Fülleinrichtung triebs verursachen. -
Seite 43: Einstellung Der Maximal - Brenner-Modul-Leistung
Installationshinweise Einstellung der Maximal - Brenner- Leicht die Schalttafel “A” drehen und die Schwingwand “C” Modul-Leistung: absenken. Den Meßstutzen-Verschluss am Abgassammler entfernen. Für die benötigte Zeit zur Einstellung die Schwingwand “C” Die Meßsonde eines geeigneten CO - Abgasanalysegerät über die 2 Schrauben M4 + Unterlegscheiben “D” befestigen an den Messpunkt im Abgasabgang einführen. -
Seite 44: Allgemein Hinweise
Installationshinweise Mit der Vorgehensweise der Brenner max.-und ACHTUNG! min.- Einstellungen wie auf Seite 43 dargelegt, Die Einstellschrauben am Gas-Kombiventil werden auch die weiteren Brenner-Module ein- dürfen nicht gewaltsam in der jeweiligen En- gestellt. dstellung überdreht werden. Falls der CO -Prozentsatz zu niedrig ist, muß die Luftzufuhr ZUR BEACHTUNG! oder der Abgasweg auf Hindernisse, oder auf erhöhten feue- Einstellungen über die “SERVICE-MODE-... -
Seite 45: Schornsteinfeger - Messungen Und Betrieb
Installationshinweise SCHORNSTEINFEGER - MESSUNGEN und BETRIEB: Zum aktivieren der Einstellung für Messzwecke die nachfolende Bedienungs-Reihenfolge beachten: Nur mit geschlossener Bedienklappe den Schornsteinfeger-Meßbetrieb aktivieren, bzw. den Reglerknopf auf das Kaminfeger-Symbol stellen! ZUR BEACHTUNG! Schornsteinfeger-Modus: Einstellungen über die “SERVICE-MODE- FUNKTION” bleibt die Feuerungsbetriebszeit Vor dem Öffnen der Bedienklappe drehen 15 Minuten aktiv, danach werden die vorein-... -
Seite 46: Schaltfeld Betriebsfunktionen
Installationshinweise 3.28 - NOTBETRIEBSFUNKTION Die Steuerung “BCM” vermeidet den Totalau- sfall der Heizungsanlage, falls die -Kesselre- gelung E8- 5064 ausfallen sollte! Gelbe LED = blinkend Betriebsfunktionen: (Verbindung zwischen BMM und BCM) “OK” 0 = Notbetrieb ist aktiv, oder die Regelung erfolgt durch PLC oder BMS Grüne LED = “AN”... -
Seite 47: Erstinbetriebnahme
Installationshinweise 3.29- ERSTINBETRIEBNAHME Das Heizungssystem ist vor öffnen der Absperrhähne Gasabsperrhahn öffnen! durchzuspülen, um evtl. Rückstände wie Schweiss- Die Gaszuleitung über den Gasmeßstutzen für den Gaseingangsdruck oder Lötperlen, Hanf etc. aus den Rohrleitungen zu am Gas-Kombinationsventil gründlich entlüften. entfernen. Der Vorgang ist eventuell nach erstma- Der Gasvordruck bei Erdgas sollte mindestens 20 mbar ligem,kurzzeitigem Heizbetrieb zu wiederholen. -
Seite 48: Heizkessel-Wartung
Heizkessel-Wartung STÖRUNG - URSACHE - BESEITIGUNG 4.1 - BESEITIGUNG von FEHLFUNKTIONEN Funktionsprüfung der Flammenüberwachung: mit Volt-/ Amperemeter = an der Überwachungs-Elektrode Vor Beginn der Störungssuche müssen oder an der Klemme und am Feuerungsautomat. zuerst die zum Betrieb der Heizungsanlage notwendigen Komponenten überprüft Ionisationsstrom messen: werden. -
Seite 49: Zusammenfassung Allgemeiner Störungen
Heizkessel-Wartung 4.4 - ZUSAMMENFASSUNG ALLGEMEINER STÖRUNGEN Ursache: Beseitigung: Störung: Gasanschlußdruck überprüfen Gaszufuhr gestört Gasheizkessel schaltet feuerungsseitig Gasleitung entlüften Luft in der Leitung auf Störung Gaszuleitung, Hausdruckregler-Einstellung Ionisationsüberwachung gestört Gasdüse kontrollieren Elektronische Zündung defekt Vorfilter am Gas-Kombiventil verschmutzt, Gas-Kombiventil öffnet nicht ggf. - Seite 50 Heizkessel-Wartung Störung: Ursache: Beseitigung: Funktionen des Betriebsschalters gestört Kontakte nicht gebrückt,- schaltet nicht Schalter austauschen Display-Platine defekt Display-Platine austauschen Keine Temperaturanzeige bzw. Funktionsanzeige Heizungsschalter einschalten, Sicherung Keine Anzeige am Bedienpaneel Netzspannung fehlt im Bedienpaneel prüfen Gasversorgung und Gasdruckwächter Vorbelüftung wird mehrfach wiederholt - Gasdruckwächter, Wasserdruckwächter kontrollieren, Wasserdruck im Heizungs- Display-Fehleranzeige beachten...
-
Seite 51: Störungscodes Mit Externer Regelung
Heizkessel-Wartung Störung: Ursache: Beseitigung: Den Speicherfühler und dessen Anschluss. Der Kessel reagiert nicht auf den Speicherfühler, Die Speicher-Ladepumpe und deren Warmwasseranforderung die Speicher-Ladepumpe, Anschluss Ladebetrieb in Fehlfunktion falsche Programierung Die Programierung lt. Angaben kontrollieren Kondensator defekt, Heizungspumpe austauschen, Heizungspumpe arbeitet nicht elektrische Zuleitung unterbrochen, elektrische Anschlüsse überprüfen keine elektrische Freigabe durch das Steuer-... -
Seite 52: Heizkessl Wartung Und Instandhaltung
Heizkessel-Wartung HEIZKESSEL-WARTUNG und INSTANDHALTUNG Wichtiger Hinweis! Zunächst die Kessel-Verkleidungsteile in folgender Wartung und Überprüfung der Überwachungs- Reihenfolge entfernen: und Regelinstrumente und, wenn notwendig, auch der Abgasanlage, muß einmal jährlich - Die angegeben Schraube drehen, um den Deckel anzuhe- vom UNICAL Kundendienst oder von einer ben. - Seite 53 Heizkessel-Wartung - Die Befestigungsschrauben der Abdeckungen, hinten, vor- ne und seitlich entfernen. - die Befestigungsklemme der Ventilatorenkammer aushaken (seite rechts/links).
- Seite 54 Heizkessel-Wartung - Die roten Silikonleitungen entfernen und danach die Venti- - Leicht den hinteren Brennerblock anheben und die 2 Bol- latorenkammer zen mit einem 5er-Sechskantschlüssel abziehen, bis die Löcher “C” erreicht sind (linke und rechte Seite). Schrauben Elemente • - Die Gasanschlüsse mit einem 36er-Maulschlüssel die Ga- sanschlüsse vom Gasfänger entfernen.
- Seite 55 Heizkessel-Wartung Zweite Phase. Reinigung - Den Brennerblock angeben (vorderer Teil) - Die Dichtungen und die Brenner entfernen. - Eine Trockenreinigung der Brenner mit Druckluft dur- chführen, dabei von der Flammenseite einwirken. - Über Sichtkontrolle den Zustand der Winkel und der Ma- sche der Brenner prüfen.
-
Seite 56: Reinigung
Heizkessel-Wartung Hinweis: Kondensat-Ablauf reinigen: Nach jeder Brenner-Wartung ist es zwingend Syphon entleeren und kontrollieren, erforderlich, die Dichtungen an jeder Bren- Ablaufrohr auf Verstopfungen überprüfen. nerschale zu erneuern. • Bevor der Heizkessel wieder gestart wird, muß das ERSATZTELE hierfür: Syphon mit Wasser gefüllt werden. Code-Nr. -
Seite 57: Hinweise Für Den Betreiber
Heizkessel-Wartung 5.2 - PFLEGE UND WARTUNG: 5.1 - HINWEISE FÜR DEN BETREIBER Die Kesselverkleidung mit einem feuchtenTuch und mildem BETRIEB UND BEDIENUNG: Reiniger säubern. Eine Reinigung im Kessel darf nur durch Eine Erstinbetriebnahme darf nur durch den autorisierten den autorisier ten Fachmann erfolgen. Eine War tung und Fachmann erfolgen. -
Seite 58: Übergabeprotokoll
Heizkessel-Wartung 5.3 - ÜBERGABEPROTOKOLL Unical MODULEX EXT 440 - 900 Übergabeprotokoll an den Betreiber KESSELTYP: ________________________ Geräteausführung: Überprüfung der Heizungsanlage: - Gesamtheizungsanlage überprüft? ja / nein - Funktion der Umwälzpumpe geprüft? ja / nein - Wasserdruck der Heizungsanlage überprüft und eingestellt? ja / nein - Wasserdruck der Heizungsanlage: __________ bar. - Seite 60 S.P.A. 46033 casteldario - mantova - italia - tel. 0376/57001 (r.a.) - fax 0376/660556 www.unical.eu - info@unical-ag.com Diese Unterlage entbindet nicht von einer detaillierten Planung nach den geltenden Normen und technischen Regeln. Technische Änderungen vorbehalten!
