Installationshinweise

3.17 - ABGASANSCHLUSS

MODULEX-Brennwertkessel können sowohl für den Raum-
luftabhängigen Betrieb (Bauart B) als auch für den Raumluft-
unabhängigen Betrieb (Bauart C) installiert werden.
MODULEX Gas-Brennwert-Heizkessel: geeignet für Luft-/
Abgasanschluß, Luft-/ Abgasschornstein, LAS-Systeme
und Bestands-LAS.
Wegen des Wasserdampfgehaltes in den Abgasen (max.ca.
84 ° C mit niedrigen Temperaturen und der dadurch bedin
gten weiteren Kondensation im Schornstein können
Brennwert-kessel nur an feuchtigkeits-unempflindliche
Hausschornsteine angeschlossen werden. Bei der
Abgasführung sind die geltenden behördlichen Bestimm
ungen EN 133 und DIN EN 13084-1 sowie die
Sondervorschriften in den Aufstelländer zu beachten.
Die Dimensionierung der Abgasanlage muss den
Anforderungen der Normen DIN EN 1443, DIN V 18160 und
dem Baurecht der einzelnen Bundesländer (z.B. Feuerung-
sverordnungen) entsprechen.
Für freistehende Schornsteine gelten auch die Normen DIN
1056, DIN 4133 und DIN EN 13084-1.
Die feuerungstechnische Berechnung erfolgt nach DIN
4705.
Der Durchmesser der Abgasstutzen am Abgassammler ist aus
der Tabelle zu entnehmen:
348
440
550
660
770
900
Die Abgasanlage ist so auszuführen, daß die Abgase
einwandfrei abgeführt werden!

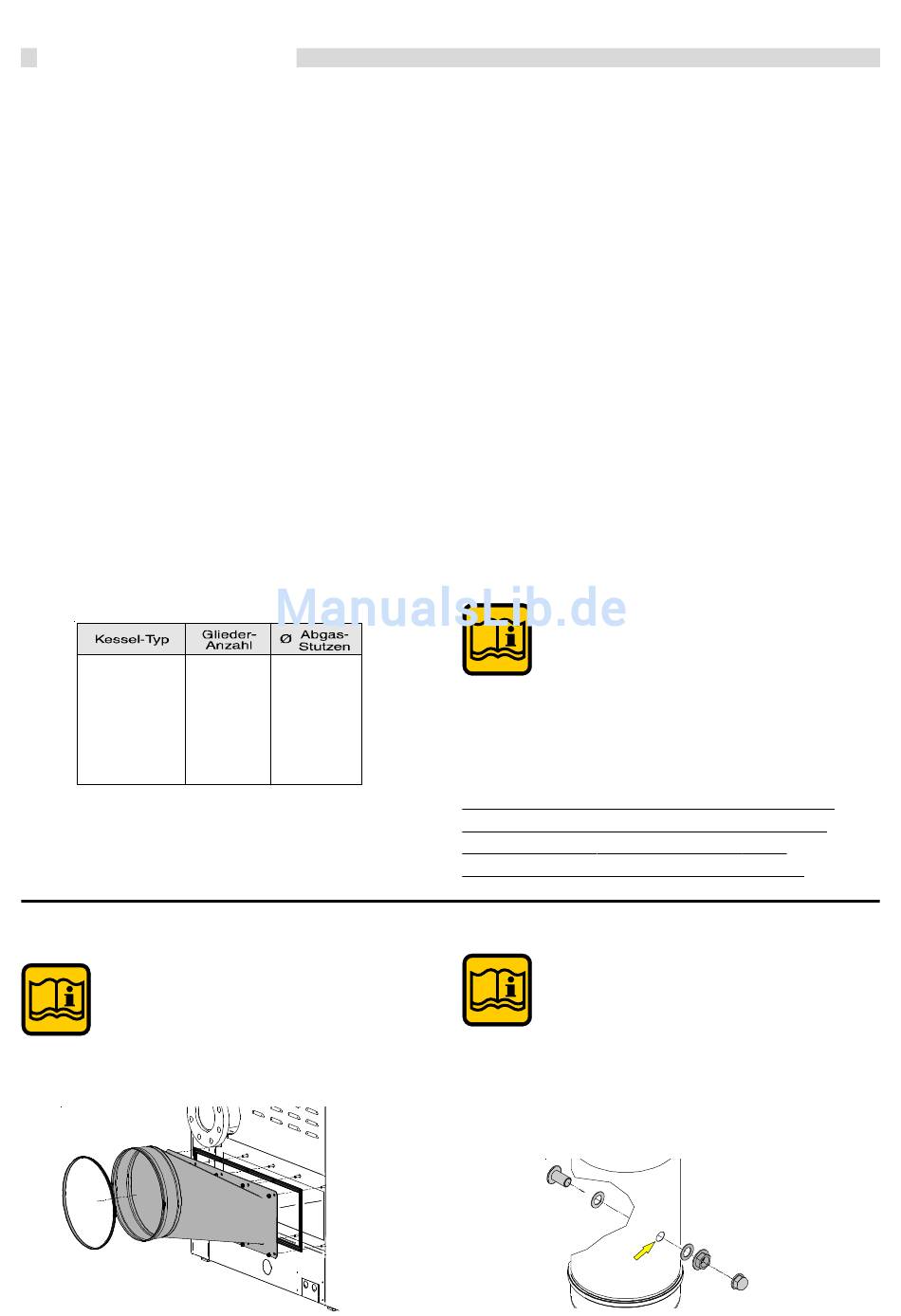

3.18 - ABGAS-ROHRANSCHLUSS
Der Abgasstutzen wird mit sechs 6-kant-Muttern
M10
an den Abgassammler, mit Dichtung, an die
Gewindestifte dichtend verschraubt, siehe Dar-
stellung.
Die Dichtung und Muttern befinden sich im Kessel-Monta-
gezubehör.
26
4 250
4 250
5 250
6 300
7 300
300
8
Schächte oder Schornsteine, die in eine Abgasleitung
eingezogen werden, müssen der DIN V 18160 entsprechen.
Bei der Aufstellung des Brennwertkessels im Dachgeschoß kann
die Abgasleitung ohne Schacht direkt durch das Dach ins Freie
geführt werden. Speziell dafür geeigneten Schacht eingezogen
werden.
Die Abgasleitung kann in bestehende Schornsteine oder
auch ineinem speziell dafür geeigneten Schacht eingezo-
gen werden. Rings um das Abgasrohr muß ein freier
Querschnitt zur Hinterlüftung vorgesehen werden.
Bei der Konstruktion der Abgasleitung dürfen nur Materia-
lien verwendet werden, die von den Verbrennungsproduk-
ten nicht angegriffen werden, d. h. Klasse W1 gemäß DIN
EN 1443, i. d. R. Edelstahl oder zertifizierte Kunststoffe.
Dies sind z. B. PVDF (Polyvinyldimethylfluorid) oder PPS
(einfach transluzentes Polypropylen) sowie Aluminium oder
andere Materi-alien mit gemäß der geltenden Normen
gleichwertigen Eigenschaften.
Es müssen gemäß der TRGI Abstände zu brennbaren
Stoffen berücksichtigt werden. Es sind abweichende
Landesverordnungen zu beachten.
Für Brennwertbetrieb des Kessels bei Auslegungsaußentem-
peratur ist daher ein Ableitungssystem zu erstellen, dass die
Kondensate je nach Installationsbedingungen entweder in
die Sammelwanne des Kessels oder separat davon ableitet.
Verwendung als dicht geschlossener
Wärmeerzeuger.
Der Modulex Kessel bietet die Möglichkeit die Verbren-
nungsluft von außen über Luftzufuhrkanäle zu nutzen.
Um den Kessel luftdicht abzuschließen, ist dafür eine
optionale Zubehör-Ausstattung Code-Nr. Nr. 00362197
zu bestellen.
Der Frischluftstutzen-Anschluß ist bei der
Installation nach Luft-/ Abgas-Installation
"Variante C 63" einheitlich gleich mit
180 mm Ø - siehe optionales Zubehör!
Für Abgas-Messungen muß auf dem geraden
Abgasrohr-Stück im
Abstand von 1 m eine Meßstelle eingerichtet
werden.
Dazu muß eine Loch-Bohrung im Ø 21 mm in
den Abgasausgang
hergestellt werden.
Die Meßstutzenteile werden in der dargestellten
Reihenfolge montiert.
Ø21 mm
