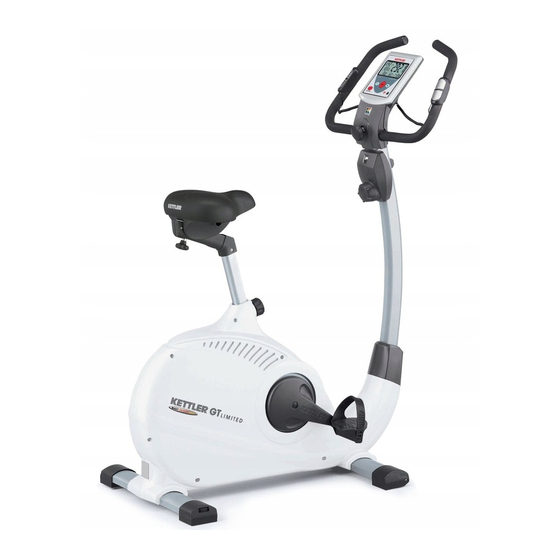

Kettler GT LIMITED Montageanleitung
  1. Anleitungen
  2. Marken
  3. Kettler Anleitungen
  4. Heimtrainer
  5. GT LIMITED
  6. Montageanleitung
Kettler GT LIMITED Montageanleitung

Kettler GT LIMITED Montageanleitung

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

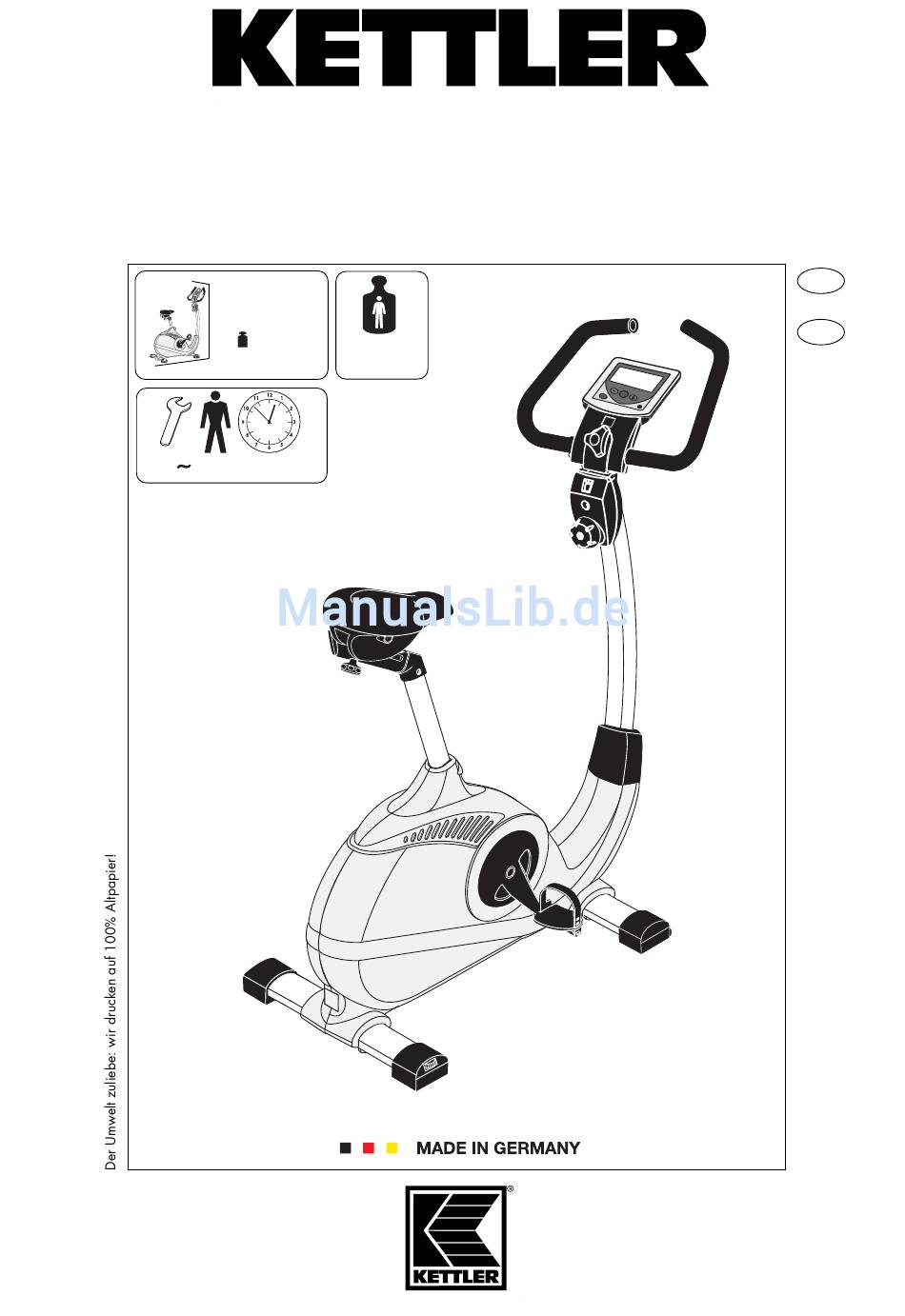

Montageanleitung „GT LIMITED
Art.-Nr. 07660-300
B
A
100 cm
B
53 cm
C
132 cm
C
32,9 kg
A
40 – 50 Min.
max.
130 kg
"
D
GB
Abb. ähnlich

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kettler GT LIMITED

Inhaltszusammenfassung für Kettler GT LIMITED

  • Seite 1 “ Montageanleitung „GT LIMITED Art.-Nr. 07660-300 100 cm 53 cm 132 cm 32,9 kg max. 130 kg 40 – 50 Min. Abb. ähnlich...

  • Seite 2: Wichtige Hinweise

    Kinder) auf mögliche Gefährdungen während der Übungen hin. Gefährdung der Person bedeuten. Weitergehende Eingriffe ACHTUNG! Beachten Sie auch unbedingt die Hinweise zur sind nur vom KETTLER-Service oder von KETTLER geschultem Trainingsgestaltung in der Trainingsanleitung. Fachpersonal zulässig. ACHTUNG! Halten Sie während der Montage des Produktes ■...

  • Seite 3: Ersatzteilbestellung

    Geben Sie bei Ersatzteilbestellungen bitte die vollständige Entsorgungshinweis Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende die Seriennummer des Gerätes (siehe Handhabung) an. der Nutzungsdauer einer sachgerechten Entsorgung zu (ortliche Bestellbeispiel: Art.-Nr.07660-300 / Ersatzteil-Nr. 10100030 / Sammelstelle).

  • Seite 4: For Your Safety

    (e.g. pulse measurement. of use until this has been done. Use only original KETTLER ■ When mounting the product please take the recommended spare parts.

  • Seite 5: Instructions For Assembly

    When ordering spare parts, always state the full article number, Waste Disposal spare-partnumber, the quantity required and the S/N of the product KETTLER products are recyclable. At the end of its useful life please (see handling). dispose of this article correctly and safely (local refuse sites).

  • Seite 6: Messhilfe Für Verschraubungsmaterial

    Messhilfe für Verschraubungsmaterial Measuring help for screw connections Beispiele Examples – D – Gehört nicht zum Lieferumfang. – GB – Not included.
  • Seite 7 Checkliste Stck. Pulsmesser M 8 x 55 M 16 ø 10 x 42 ø 16 x 12 M 8 x 60 M 8 x 45 M 8 x 16 ø25/8 ø25/8 3,9 x 19 M 5 x 80 ø15/5 ø 6x9,5 3,9 x 25 Einfädeldraht Steckschlüssel...
  • Seite 8 klack klack klack klack...
  • Seite 9 M 8x45 = 15 Nm M 8 x 45 Ø 6 x 9,5 mm...
  • Seite 10 M 8 x 16 M 8x16 = 20 Nm 3,9 x 19...
  • Seite 11 M 5 x 80 Ø10 x 42 mm Ø 16 x 12 mm Ø 6 x 9,5 mm...
  • Seite 12 M 16 3,9x 25mm M8 x 60...

  • Seite 14: Handhabungshinweise

    Handhabungshinweise Handling...

  • Seite 15: Demontage Der Pedalarme

    Handhabungshinweise Demontage der Pedalarme Beispiel Typenschild - Seriennummer Example Type label - Serial number – D – Gehört nicht zum Lieferumfang. – GB – Not included. Zum Abziehen des Pedalarms entfernen Sie zuerst die Schutzkappe und Schraube (A). Halten Sie den Pedalarm fest und drehen Sie eine Schraube M12 (gehört nicht zum Lieferumfang) in die Gewindeöffnung (B).
  • Seite 16 Batteriewechsel Batteriewechsel Disposal of used batteries and storage batteries This symbol tells you that batteries and storage batteries must not be disposed of with the normal household waste. The symbols Hg (mercury) and Pb (lead) underneath the crossed-out rubbish bin also tell you that the battery or storage battery contains more than 0.0005% mercury or more than 0.004% lead.

  • Seite 17: Ersatzteilzeichnung

    Ersatzteilzeichnung 58 59 41 42...
  • Seite 18 Ersatzteilliste Heimtrainer „GT LIMITED“ Teil- Bezeichnung Stück Ersatzteil-Nr für 7660 - 300 Rahmen gepulvert 91111884 Lenksäule mit Befestigung 91150629 Griffbügel mit Griffschläuchen und Stopfen 91150766 Griffschlauch ø 25x580 mm 10118095 Lamellenstopfen ø 25 mm 10100030 Cockpit-Oberteil (3717) mit Befestigungselementen 70127468...
  • Seite 19 Ersatzteilliste Heimtrainer „GT LIMITED“ Teil- Bezeichnung Stück Ersatzteil-Nr für 7660 - 300 Seitenverkleidung rechts (4192) 70129299 Seitenverkleidung links (4193) 70129300 Pedalverkleidung (3098) 70128544 Lamellenstopfen 10100152 Lasche BD 1407 97200258 Schraubenbeutel (ohne Abbildung) 91180485...
