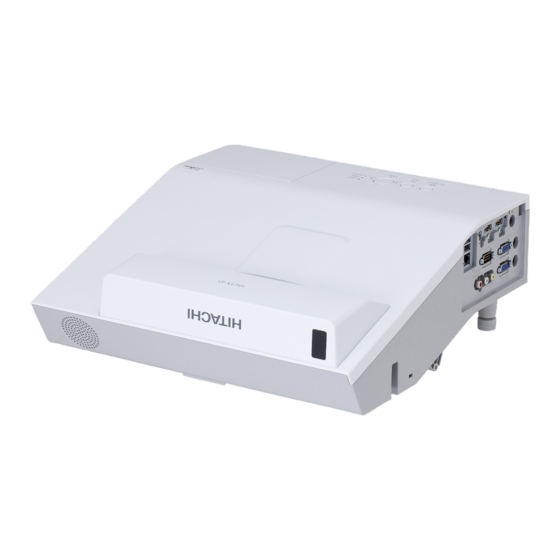

Projektor
CP-AX2504
Bedienungsanleitung (Kurzform)
Vielen Dank, dass Sie diesen Projektor erworben haben.
Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um
einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten.
WARNUNG ►Vor der Verwendung des Produkts lesen Sie immer alle
Bedienungsanleitungen für dieses Produkt gründlich durch. Siehe "Verwendung
der CD-Anleitung" (20) zum Lesen der Anleitungen auf der CD. Verwahren
Sie die Handbücher nach dem Lesen an einem sicheren Platz.
►Beachten Sie alle Warnungen und Hinweise in den Handbüchern oder auf
dem Produkt.
►Befolgen Sie alle Hinweise in den Handbüchern oder auf dem Produkt.
HINWEIS • Sofern nicht anders angegeben, bezieht sich in dieser Anleitung
der Begriff „die Anleitungen" auf alle mit dem Produkt gelieferten Dokumente
und der Begriff „das Produkt" auf den Projektor sowie alle mit ihm gelieferten
Zubehörteile.
Inhalt
Einleitende Hinweise .......................... 2
Wichtige Sicherheitsanweisungen ....................2
Richtlinien und Vorschriften ................ 3
Entsorgung von Elektro- und
Elektronik-Altgeräten ..............4
Lieferumfang....................................... 4
Anordnung .......................................... 5
Anschließen der Geräte...................... 6
Einschalten des Geräts .................... 11
Betrieb .............................................. 12
Ausschalten des Geräts ................... 14
Austausch der Lampe....................... 15
Projektionsfenster pflegen ................ 18
Technische Daten ............................. 21
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hitachi CP-AX2504

Inhaltszusammenfassung für Hitachi CP-AX2504

  • Seite 1: Inhaltsverzeichnis

    Projektor CP-AX2504 Bedienungsanleitung (Kurzform) Vielen Dank, dass Sie diesen Projektor erworben haben. Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten. WARNUNG ►Vor der Verwendung des Produkts lesen Sie immer alle Bedienungsanleitungen für dieses Produkt gründlich durch.

  • Seite 2: Einleitende Hinweise

    Einleitende Hinweise Erläuterung der Kennwörter und grafischen Symbole Die folgenden Kennwörter und grafischen Symbole werden aus Sicherheitsgrün- den in den Anleitungen und am Gerät verwendet. Bitte prägen Sie sich ihre Be- deutung ein und beachten Sie die entsprechenden Hinweise und Anweisungen. WARNUNG Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können.

  • Seite 3: Richtlinien Und Vorschriften

    Konformitätserklärung Handelsname HITACHI Modellnummer CP-AX2504 Verantwortlicher Hitachi America, Ltd. Adresse 2420 Fenton Street, Suite 200 Chula Vista,CA 91914 U.S.A. Telefonnummer +1 -800-448-2244 Dieses Gerät erfüllt Teil 15 der FCC Rules. Sein Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss jede empfangene Störung...

  • Seite 4: Elektronik-Altgeräten

    Richtlinien und Vorschriften (Fortsetzung) Entsorgung von Elektro- und Elektronik-Altgeräten Das Symbol ist in Übereinstimmung mit der Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (Elektro- und Elektronik - Altgeräte Richtlinie). Das Symbol weist darauf hin, dass das Gerät einschließlich ge- und verbrauchten Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten Sammelsystemen zugeführt werden muss.

  • Seite 5: Anordnung

    Anordnung Siehe Tabellen T-1 und die Abbildungen F-1 und F-2 am Ende dieser Bedienungsanleitung, um die Größe des Bildschirms und den Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße. Projektionsflächengröße (diagonal) Projektionsabstand (±8%) Projektionsfl ächenhöhe (±8%) b1 , b2 c1 , c2...

  • Seite 6: Anschließen Der Geräte

    Anordnung (Fortsetzung) Anschließen der Geräte Vor dem Anschließen lesen Sie bitte die Bedienungsanleitungen aller angeschlossenen Geräte und dieses Produkts. Vergewissern Sie sich, dass alle anzuschließenden Geräte geeignet sind, und legen Sie die erforderlichen Leitungen bereit. Siehe Abbildungen F-3 bis F-5 am Ende dieser Bedienungsanleitung. Weitere Informationen finden Sie in der “Bedienungsanleitung”...

  • Seite 7: Anbringen Der Adapterabdeckung

    Anschließen der Geräte (Fortsetzung) ZUR BEACHTUNG ►Verwenden Sie Leitungen mit geraden Steckern (keine L-förmigen), da die Eingangsanschlüsse des Projektors nicht eingelassen sind. HINWEIS • Falls laute Rückkopplungen über den Lautsprecher hörbar werden, stellen Sie das Mikrofon weiter entfernt vom Lautsprecher auf. •...

  • Seite 8: Stromversorgung Anschließen

    Stromversorgung anschließen Schließen Sie die Netzleitung an den AC (Netzanschluss) des Projektors an. Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die POWER-Anzeige konstant orangefarben auf. Bitte denken Sie daran, dass bei aktivierter DIREKTSTROM AN-Funktion, der Anschluss der Stromversorgung zum Einschalten des Projektors führt.

  • Seite 9: Verwendung Der Leitungsabdeckung

    Verwendung der Leitungsabdeckung Verwenden Sie die Leitungsabdeckung als Abdeckung für die anschließenden Teile. Schließen Sie zuerst die Signalleitungen und das Netzleitung an den Projektor an. Führen Sie die drei Knöpfe an der Kabelabdeckung in die drei Löcher am Projektor ein, wie in der Abbildung dargestellt.

  • Seite 10: Vorbereitung Der Fernsteuerung

    Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Entfernen Sie den Batteriedeckel auf der Rückseite der Fernbedienung. Legen Sie die beiden AA-Batterien (HITACHI MAXELL, Teilenummer LR6 oder R6P) entsprechend ihrer Plus- und Minuspole wie angezeigt in die Fernbedienung ein.

  • Seite 11: Einschalten Des Geräts

    Einschalten des Geräts Taste STANDBY/ON Anzeige POWER Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER- Anzeige konstant orange leuchtet. Drücken Sie die STANDBY/ON-Taste am Projektor oder der Fernbedienung. MY SOURCE/ INPUT CALIBRATION...

  • Seite 12: Ausrichten Des Projektors Über Die Einstellfüße

    Ausrichten des Projektors über die einstellfüße Der Projektor weist hinten zwei Verstellfüße zur waagrechten Einstellung und Abwinklung in Längsrichtung auf. Für die Lieferung werden an jedem Hebefuß Abstandhalter installiert. Der Projektor kann sofort eingesetzt werden. Falls erforderlich, können Sie den Abstandhalter entfernen und die Hebefüße per Hand drehen, um exaktere Einstellungen vorzunehmen.

  • Seite 13: Fokussierung

    Taste ASPECT Fokussierung Taste FOCUS - Verwenden Sie die Tasten FOCUS + und INPUT CALIBRATION Taste FOCUS + FOCUS - auf dem Projektor oder der ASPECT AUTO ACCENTUALIZER HDCR Taste D-ZOOM - Fernbedienung, um den Bildschirmfokus FOCUS D-ZOOM PAGE MAGNIFY MYBUTTON VOLUME Taste D-ZOOM +...

  • Seite 14: Ausschalten Des Geräts

    Betrieb (Fortsetzung) HINWEIS • Die ASPECT-Taste arbeitet nicht, wenn kein geeignetes Signal anliegt. • Details ersehen Sie aus dem Benutzerhandbuch auf der CD. • Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz flackern, wenn eine Bedienung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion.

  • Seite 15: Austausch Der Lampe

    Austausch der Lampe Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass jede Lampe eine andere Lebensdauer hat, und manche Lampen bereits kurz nach der Inbetriebnahme bersten oder durchbrennen können.
  • Seite 16 Austausch der Lampe (Fortsetzung) HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.

  • Seite 17: Reinigung Und Austausch Des Luftfilters

    Reinigung und Austausch des Luftfilters Der Luftfilter enthält zwei Filtertypen im Inneren. Bitte prüfen und reinigen Sie den Luftfilter regelmäßig. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftfilters auffordern, muss diese so bald wie möglich befolgt werden. Ersetzen Sie die Filter, wenn diese beschädigt oder stark verschmutzt sind.

  • Seite 18: Projektionsfenster Pflegen

    Projektionsfenster pflegen Wenn das Projektionsfenster fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden. Behandeln Sie das Projektionsfenster immer vorsichtig. Schalten Sie den Projektor aus und ziehen Sie das Netzleitung ab. Kühlen Sie den Projektor ab, indem Sie ihn eine Weile sein lassen. Entfernen Sie vor dem Abwischen Staub am Projektionsfenster mit einem Luftbläser.

  • Seite 19: Austausch Der Internen Uhr Batterie

    Finger vorsichtig in die Batterie, da diese ansonsten aus der Halterung herausspringen könnte. Tauschen Sie die Batterie gegen eine neue Batterie des Modells HITACHI MAXELL, Teilenummer CR2032 oder CR2032H aus. Schieben Sie die Batterie unter die Kunststoffklaue, und drücken Sie sie in die Halterung, bis sie mit einem Klicken einrastet.

  • Seite 20: Verwendung Der Cd-Anleitung

    Verwendung der CD-Anleitung Die anderen Anleitungen für dieses Produkt befinden sich auf der mitgelieferten CD-ROM mit dem Titel “Bedienungsanleitung (detailliert)”. Vor der Verwendung der CD-ROM lesen Sie bitte Folgendes sorgfältig durch, um richtige Verwendung sicherzustellen. Systemvoraussetzungen Das Computersystem für diese CD muss folgende Voraussetzungen erfüllen: Windows Betriebssystem: Microsoft ®...

  • Seite 21: Technische Daten

    Technische Daten Punkt Einzelheiten Produktbezeichnung Flüssigkristallprojektor Flüssigkrist allfeld 786.432 Bildpunkte (1024 horizontal x 768 vertikal) Lampe 225 W UHP Lautsprecher Stromversorgung Wechselstrom 100-120 V/ 3,3 A, Wechselstrom 220-240 V/ 1,6A Stromverbrauch Wechselstrom 100-120 V: 330 W, Wechselstrom 220-240 V: 310 W 0°C bis 40°C (Betrieb) Temperaturbereich 35°C bis 40°C (Die Helligkeit der Lampe wird automatisch verringert.)

  • Seite 22: Fehlersuche - Garantie Und Kundendienst

    Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die Projektorsoftware”. (auf der CD)
