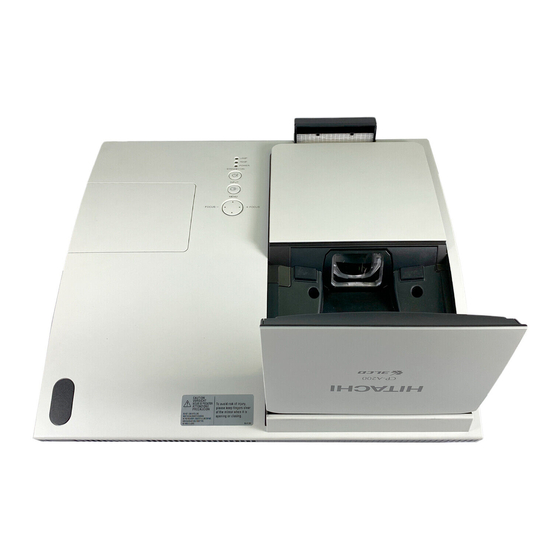

Projektor CP-A200 Bedienungsanleitung (detailliert) Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG WARNUNG VORSICHT HINWEIS Anerkennung von Warenzeichen ® ®...
Lesen Sie zuerst diese Sicherheits-Richtlinie durch. Projektor Bedienungsanleitung - Sicherheits-Richtlinien Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG • Lesen Sie alle Handbücher, die zum Projektor gehören, damit Sie die Bedienung verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Eine falsche Behandlung des Produkts kann zu Verletzungen und zu Beschädigungen führen.
Sicherheitsvorkehrungen WARNUNG Im Falle einer Störung den Projektor niemals weiterbenutzen. Anormale Erscheinungen, wie Rauch, seltsamer Geruch, kein Bild, kein Ton, zu lauter Ton, Beschädigung von Gehäuse, Elementen oder Kabeln, Eindringen von Flüssigkeiten oder Fremdkörpern usw., können einen Brand oder elektrischen Schlag verursachen. In solchen Fällen sofort den Netzschalter ausschalten, und dann den Netzstecker von der Netzsteckdose abziehen.
Seite 4
Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Beachten Sie hohe Temperaturen des Projektors. Bei eingeschalteter Lampe werden hohe Temperaturen erzeugt. Diese können einen Brand oder Verbrennungen verursachen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten. Vermeiden Sie eine Berührung des Objektivs, der Lüfter und der Ventilationsöffnungen während oder unmittelbar nach dem Gebrauch, um eine Verbrennung zu verhüten.
Seite 5
Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Die Lichtquellenlampe vorsichtig handhaben. Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann durchbrennen oder mit einem lauten Knall platzen. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.
Seite 6
Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Beim Transportieren des Projektors Sorgfalt walten lassen. Missachtung kann zu Verletzungen oder Beschädigung führen. • Den Projektor nicht während des Betriebs bewegen. Ziehen Sie das Netzkabel und alle Anschlusskabel ab, und schließen Sie den Objektivschieber oder den Objektivdeckel, bevor Sie den Projektor bewegen.
Seite 7
Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Das Netzkabel zur Aufbewahrung abziehen. • Aus Sicherheitsgründen ist das Netzkabel abzuziehen, wenn der Projektor längere Zeit nicht benutzt wird. Netzstecker aus • Vor der Reinigung den Projektor ausschalten und vom Stromnetz trennen. Eine der Steckdose Missachtung kann zu einem Brand oder elektrischen Schlag führen. ziehen.
Seite 8
Sicherheitsvorkehrungen (Fortsetzung) HINWEIS Über Verbrauchsteile. Die Lampe, LCD-Panele, Polarisationsfilter und anderer optischer Komponenten sowie Luftfilter und Kühlgebläse haben unterschiedliche Lebensdauern. Es kann erforderlich wrede, diese Teile nach längerer Verwendung auszutauschen. • Diese Produkt ist nicht für lange ununterbrochene Verwendung konstruiert. Bei ununterbrochener Verwendung für 6 Stunden oder länger oder bei täglicher Verwendung für 6 Stunden oder mehr (auch wenn nicht ununterbrochen) oder bei langer wiederholter Verwendung kann die Lebensdauer verkürzt werden, und Austausch dieser Teile kann erforderlich werden, auch wenn seit Inbetriebnahme noch...
Seite 9
Lampe WARNUNG HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiss ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe.
Richtlinien und Vorschriften FCC-Warnhinweis Dieses Gerät entspricht den Bestimmungen von Abschnitt 15 der FCC-Richtlinien. Das Gerät kann nur unter den beiden folgenden Bedingungen betrieben werden: (1) Das Gerät verursacht keine störenden Interferenzen und (2) das Gerät muss alle empfangenen Interferenzen einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen, akzeptieren.
Seite 17
Einrichten Anordnung (Fortsetzung) Tabelle für 4:3 Bildschirm Tabelle für 16:9 Bildschirm HINWEIS...
Seite 18
Einrichten Anordnung (Fortsetzung) WARNUNG VORSICHT...
Seite 19
Einrichten Anschließen der Geräte AUDIO AUDIO RGB OUT RS-232C RGB OUT AUDIO IN Monitor RGB IN Lautsprecher COMPUTER IN2 COMPUTER IN1 MONITOR OUT (mit einem Verstärker) AUDIO CONTROL S-VIDEO AUDIO IN VIDEO AUDIO IN3 VCR/DVD/Blu-ray VIDEO S-VIDEO COMPONENT VIDEO OUT Disc-Player AUDIO OUT AUDIO OUT...
Seite 20
Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS Informationen zur Plug & Play-Funktionalität COMPUTER IN1...
Fernbedienung Ändern der Frequenz des Fernbedienungssignals MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK FREEZE VOLUME MAGNIFY KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM POSITION MENU ENTER VOLUME- RESET RESET MAGNIFY OFF...
Gerät ein/aus Einschalten des Geräts POWER STANDBY/ON POWER LAMP TEMP POWER POWER STANDBY/ON INPUT STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA AUTO ASPECT SEARCH BLANK MAGNIFY FREEZE VOLUME KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM POSITION MENU POWER ENTER RESET STANDBY/ON HINWEIS STANDBY/ON WARNUNG VORSICHT...
Seite 26
Gerät ein/aus Ausschalten des Geräts STANDBY/ON POWER STANDBY/ON LAMP TEMP POWER STANDBY/ STANDBY/ON INPUT POWER POWER MY SOURCE/ COMPUTER VIDEO DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE VOLUME KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM POSITION MENU ENTER RESET STANDBY/ON POWER HINWEIS VORSICHT...
Betrieb VOLUME Einstellen der Lautstärke VOLUME+ VOLUME- MY SOURCE/ COMPUTER VIDEO DOC.CAMERA AUTO ASPECT SEARCH BLANK MAGNIFY FREEZE VOLUME KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM MENU POSITION Kurzzeitiges Stummschalten des Klangs MUTE MUTE MUTE VOLUME + VOLUME - MY SOURCE/ VIDEO COMPUTER DOC.CAMERA...
Betrieb Ein Eingangssignal wahlen (Fortsetzung) VIDEO VIDEO MY SOURCE/ VIDEO COMPUTER DOC.CAMERA AUTO ASPECT SEARCH BLANK MAGNIFY FREEZE VOLUME KEYSTONE MY BUTTON MUTE VIDEO COMPUTER IN1 COMPUTER IN2 COMPONENT Suchen eines Eingangssignals SEARCH SEARCH MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK...
Betrieb Einstellung der Position des Projektors VORSICHT Einstellen von Zoom D-ZOOM + D-ZOOM – D-ZOOM + D-ZOOM + D-ZOOM – KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM MENU POSITION ENTER RESET D-ZOOM – Einstellung der Bildposition POSITION KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM POSITION...
Seite 30
Betrieb Einstellen der Fokussierung FOCUS + FOCUS – FOCUS + FOCUS + FOCUS – KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM FOCUS + FOCUS – POSITION MENU ENTER RESET MENU FOCUS – Automatische Einstellung anwenden AUTO AUTO Bei einem Computer-Signal MY SOURCE/ VIDEO COMPUTER DOC.CAMERA...
Betrieb Korrektur von Verzerrungen KEYSTONE FREEZE VOLUME KEYSTONE MAGNIFY KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM POSITION MENU ENTER RESET ENTER INPUT ENTER INPUT ENTER INPUT KEYSTONE...
Betrieb MAGNIFY Verwenden der Vergrößerungsfunktion ON/OFF MAGNIFY MY SOURCE/ VIDEO COMPUTER DOC.CAMERA MAGNIFY AUTO ASPECT SEARCH BLANK MAGNIFY FREEZE VOLUME KEYSTONE MY BUTTON MUTE POSITION POSITION MAGNIFY HINWEIS Einfrieren des Bildschirms FREEZE FREEZE MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY...
Betrieb Verwendung der Menüfunktion ENTER MENU LAMP TEMP POWER MENU POSITION MENU STANDBY/ON ENTER RESET INPUT RESET MENU FOCUS - + FOCUS MENÜ POSITION MENU Im EINF. MENÜ...
Seite 34
Betrieb Verwendung der Menüfunktion (Fortsetzung) Im Erweiterten Menü ENTER ENTER RESET MENU...
Menü BILD Menü BILD (Fortsetzung) Element Beschreibung Zum Einstellen von INDIVIDU. ENTER FARB-TEMP. ENTER ENTER FARBE F-TON...
Seite 39
Menü BILD Menü BILD (Fortsetzung) Element Beschreibung SCHÄRFE ENTER ÖFFNEN-1, ÖFFNEN-2, ÖFFNEN-3, ÖFFNEN-4 EINST-SPEICH. SPEICHERN-1, SPEICHERN-2, SPEICHERN-3, SPEICHERN-4...
Seite 40
Menü ABBILDUNG ENTER Element Beschreibung Bei einem Computer-Signal Bei einem Videosignal, S-Video-Signal oder Component-Videosignal BILDFORMAT Bei keinem Signal OVER SCAN V-POSIT RESET oben...
Menü ABBILDUNG Menü ABBILDUNG (Fortsetzung) Element Beschreibung RESET H-POSIT H-PHASE H-GR. RESET Bei einem Computer-Signal Bei einem Video- oder S-Videosignal AUTOM. EINST. AUSFÜHR. Bei einem Component-Videosignal...
Seite 42
Menü EINGB ENTER Element Beschreibung PROGRESSIV VIDEO NR FARBNORM COMPONENT(Y, C COMPONENT COMPONENT (Y, VIDEO SCART RGB...
Menü SETUP Menü SETUP (Fortsetzung) Element Beschreibung STANDBY-MOD. AUDIO OUT MONITOR OUT MONITOR OUT MONITOR- AUSGANG MONITOR OUT COMPUTER IN MONITOR OUT...
Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung ENTER RESET Mein Bild ENTER RESET "Mein Bild-Registrierung ist beendet." "Ein Erfassungsfehler ist aufgetreten. Bitte erneut versuchen.” unten Mein Bild Sperre...
Seite 51
Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung MELDUNG ENTER INPUT QUELLE NAME RESET ENTER INPUT ENTER INPUT ENTER INPUT ENTER INPUT...
Seite 52
Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung SCHABLONE MY BUTTON FOCUS+/-...
Seite 53
Menü OPT. ENTER Element Beschreibung AUTOM. SUCHE DIREKTSTROM...
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung ENTER 2.3 PASSWORT ausschalten SICHERHEIT 2.4 Wenn Sie Ihr PASSWORT vergessen haben 3. Funktion PIN SPERRE benutzen 3.1 PIN-Code registrieren ENTER...
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung COMPUTER INPUT SICHERHEIT 3.2 Funktion PIN SPERRE ausschalten 3.3 Wenn Sie Ihren PIN-Code vergessen haben RESET INPUT...
Menü OPT. Menü OPT. (Fortsetzung) Element Beschreibung 5. Verwendung der Funktion MEIN TEXT PASSWORT 5.1 MEIN TEXT eingeben ENTER INPUT RESET ENTER INPUT ENTER INPUT SICHERHEIT ENTER INPUT ENTER INPUT 5.2 MEIN TEXT anzeigen...
Wartung Lampe austauschen (Fortsetzung) HINWEIS HOHE TEMPERATUR HOHER DRUCK HOHE SPANNUNG WARNUNG Zur Entsorgung der Lampe: www.lamprecycle.org www.eiae.org www.epsc.ca...
Fehlersuche WARNUNG Verwandte Meldungen Meldung Beschreibung Es ist kein Eingangssignal vorhanden. Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Ein ungeeignetes Signal wird ausgegeben. Die Temperatur im Inneren des Geräts steigt. 45, 61)
Fehlersuche Informationen zu den Anzeigelampen LAMP TEMP POWER TEMP LAMP Netzanzeige Beschreibung -Anzeige -Anzeige Leuchtet Leuchtet Leuchtet Der Projektor ist im Standby-Zustand. orange nicht nicht Blinkt Leuchtet Leuchtet Der Projektor läuft warm. grün nicht nicht Leuchtet Leuchtet Leuchtet Der Projektor ist eingeschaltet. grün nicht nicht...
Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) TEMP LAMP Netzanzeige Beschreibung -Anzeige -Anzeige Es besteht die Möglichkeit, dass das Innere des Geräts zu heiß geworden ist. Blinkt Leuchtet Leuchte oder nicht leuchtet Leuchtet Blinkt gleichzeitig grün Es besteht die Möglichkeit, dass das Innere des Geräts zu kühl geworden ist.
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Netzleitung wurde nicht angeschlossen. Die Netzstromversorgung wurde während des Betriebs unterbrochen, beispielsweise durch einen Stromausfall usw. Entweder ist keine Lampe und/oder Lampenabdeckung vorhanden oder eines dieser Teile ist nicht richtig befestigt.
Seite 78
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Signalleitungen sind nicht richtig angeschlossen. Die Stummschalte-Funktion (MUTE) ist eingeschaltet. MUTE VOLUME+/- Die Lautstärke ist sehr niedrig eingestellt. Die Einstellungen für AUDIO/LAUTSPRECHER sind nicht korrekt.
Seite 79
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Funktion EINFRIEREN ist eingeschaltet. FREEZE Farbeinstellungen sind nicht richtig. Die Einstellung FARBNORM ist nicht geeignet. Helligkeit und/oder Kontrast sind sehr niedrig eingestellt. Die Funktion STILLMODUS ist eingeschaltet. Die Lampe hat fast das Ende ihrer Produktlebensdauer erreicht.
Technische Daten Technische Daten Element Technische Daten...
Seite 81
Technische Daten Technische Daten (Fortsetzung)
Seite 82
Projektor CP-A200 Bedienungsanleitung (Kurzform) Vielen Dank, dass Sie dieses Produkt erworben haben. Bitte lesen Sie zunächst die Produkthandbücher, um das Produkt sicher und effizienter zu verwenden. Um die Handbücher auf der CD zu lesen, sehen Sie “ 15. Verwendung des Handbuchs auf der CD ” ( 16).
1. Inhalt kontrollieren Sie sich sofort an den Händler. MY SOURCE/ VIDEO COMPUTER DOC.CAMERA (1) Projektor ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE VOLUME KEYSTONE MY BUTTON MUTE FOCUS D-ZOOM POSITION MENU ENTER RESET (6) Benutzerhandbücher (ein Büchlein, eine CD) (7) Sicherheitsetikette WARNUNG 2.
3. Anschließen der Geräte Abschnitt “ 6. Verwendung der Leitungsabdeckung ”. ( AUDIO AUDIO RGB OUT RS-232C RGB OUT AUDIO IN Monitor RGB IN Lautsprecher MONITOR OUT COMPUTER IN2 COMPUTER IN1 (mit einem Verstärker) AUDIO CONTROL S-VIDEO AUDIO IN VIDEO AUDIO IN3 VCR/DVD/Blu-ray VIDEO...
5. Verwendung des Sicherungsstabs und Schlitzes eine kommerzielle Diebstahlschutzkette oder Sicherheitsschlitz Draht bis 10 mm Durchmesser und auch den HINWEIS WARNUNG 6. Verwendung der Leitungsabdeckung Schließen Sie zuerst die an den Projektor an. Schraube Schraubenzieher in die Steckdose. VORSICHT...
7. Vorbereitung der Fernsteuerung HITACHI MAXELL , LR6 oder R6P Verfahren. HINWEIS Sie aus dem Benutzerhandbuch auf der CD. 30 º 30 º (ca.) von einem starken Strahl erfasst werden. Dies WARNUNG können. ersetzen die Batterien.
8. Den Projektor starten anders erwähnt. POWER Drücken Sie die mit “ I ” markierte Seite des STANDBY/ON Stromschalters als Position “Strom ein”. POWER LAMP HINWEIS TEMP POWER STANDBY/ON INPUT sofort. des Linsentors behindert. Stromschalter STANDBY/ON (auf MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT...
9. Einstellung der Position des Projektors Position des Projektors einzustellen. VORSICHT verletzen. 10. Betrieb MY SOURCE/ COMPUTER VIDEO DOC.CAMERA INPUT ASPECT AUTO SEARCH BLANK INPUT MAGNIFY FREEZE VOLUME MENU FOCUS – KEYSTONE MY BUTTON MUTE FOCUS - +FOCUS FOCUS D-ZOOM FOCUS + POSITION MENU...
Seite 91
10. Betrieb (Fortsetzung) Wahl eines Seitenverhältnisses ASPECT ASPECT MY SOURCE/ COMPUTER VIDEO DOC.CAMERA VOLUME+/- ASPECT AUTO SEARCH BLANK VOLUME MAGNIFY FREEZE KEYSTONE Zoomen KEYSTONE MY BUTTON MUTE MUTE Verwenden Sie die D-ZOOM + und FOCUS D-ZOOM D-ZOOM – D-ZOOM + POSITION MENU ENTER...
11. Den Projektor abstellen Verfahren. STANDBY/ON POWER Ausschalten? ” erscheint etwa 5 Sekunden auf der Leinwand. STANDBY/ON LAMP des Linsentors behindert. TEMP POWER STANDBY/ STANDBY/ON Die Projektionslampe erlischt, das Linsentor INPUT schließt sich und die POWER HINWEIS Stromschalter die POWER MY SOURCE/ VIDEO COMPUTER...
12. Lampe austauschen DT00893 Ist der Projektor an der Wand oder über Ihrem Kopf montiert oder die Lampe (durch Pfeil markiert) und schieben Sie die Lösen Sie die 2 Schrauben (mit Pfeil markiert) Schraube Stift zur wieder in Position, und ziehen Sie die (innerhalb der Stecken Sie den Projektor ein und starten ihn neu.
Seite 94
12. Lampe austauschen (Fortsetzung) HINWEIS Hohe Hohe Hoher WARNUNG Spannung Temperatur Druck Zur Entsorgung der Lampe: www.lamprecycle.org (in den USA). www.eiae.org (in den USA) oder www.epsc.ca (in Kanada). Wenn die Lampe zerbricht (Sie hören es an dem lauten Knall), ziehen Sie das...
Seite 95
UX35381 Schalten Sie den Projektor aus und ziehen Sie das Sie ihn eine Weile sein lassen. vom Projektor zu nehmen. Luftzufuhrschlitzen des Projektors. Luftzufuhrschlitze Stecken Sie den Projektor ein und starten ihn neu. MENU EINF. MENÜ ”. (2) Weisen Sie auf “ FILTER-TIMER RÜCKST HINWEIS WARNUNG...
Seite 96
Schalten Sie den Projektor aus und ziehen Sie indem Sie ihn eine Weile sein lassen. Das Linsentor lässt sich manuell öffnen. Bitte halten Sie beide Seiten des Linsentors und Verwenden Sie einen handelsüblichen Luftbläser (1) Stecken Sie den Projektor ein. (2) Schalten Sie den Stromschalter ein.
15. Verwendung des Handbuchs auf der CD namens “ Bedienungsanleitung (detailliert) Systemanforderungen ® ® ® ® Windows Windows ® ® ® ® 4.0, Windows oder neuer ® ® ® 10.2 oder neuer ® ® ® 4.0 und ® ® ® Adobe Acrobat 4.0 oder neuer...
In den USA und sonstigen Orten, an denen die Anforderungen der FCC gültig sind Konformitätserklärung Verantwortlicher Hitachi America, Ltd. solche, die zu einem unerwünschten Betrieb führen kann. kann, wird empfohlen, dass der Nutzer die Schnittstelle durch eine oder mehrere der INFORMATIONEN FÜR NUTZER:...
16. Vertragsbestimmungen (Fortsetzung) Informationen für Benutzer in den Ländern der Europäischen Union 17. Garantie und Kundendienst Benutzerhandbuch auf der sind. http://www.hitachi.us/digitalmedia oder http://www.hitachidigitalmedia.com ANERKENNUNG VON WARENZEICHEN ® ® ® ® , Windows ® Corporation. ® ® ® ® ® Adobe und Acrobat Incorporated.
18. Technische Daten Lampe 230 W UHB Stromverbrauch 340 W 5~35 °C (Betrieb) .................... Y, C (Videokomponente) ......................................Anschlüsse ..........AUDIO IN1 ..............AUDIO IN2 ......................................................Sonderzubehör...
Seite 101
Projector CP-A200 User's Manual (detailed) Technical Resolution (H x V) H. frequency (kHz) V. frequency (Hz) Rating Signal mode 720 x 400 37.9 85.0 VESA TEXT 640 x 480 31.5 59.9 VESA VGA (60Hz) 640 x 480 37.9 72.8 VESA...
Seite 102
Initial set signals Initial set signals Back porch (B) Front porch (D) Back porch (b) Front porch (d) Active time (C) Active time (c) Data Data H. Sync. V. Sync. Sync (A) Sync (a) Vertical signal timing (lines) Signal Signal TEXT 20.3 TEXT...
Seite 103
Connection to the ports COMPUTER IN2 COMPUTER IN1 MONITOR OUT AUDIO CONTROL S-VIDEO AUDIO IN VIDEO AUDIO IN3 COMPUTER IN1, COMPUTER IN2, MONITOR OUT Signal Signal Video Red Ground Video Green B , C Ground Ground Red V. sync. Ground Green B , C...
Seite 104
Connection to the ports (continued) COMPUTER IN1 MONITOR OUT COMPUTER IN2 AUDIO CONTROL S-VIDEO AUDIO IN VIDEO AUDIO IN3 (component video) Signal S-VIDEO Signal Ground Ground VIDEO...
Seite 105
Connection to the ports (continued) COMPUTER IN1 COMPUTER IN2 MONITOR OUT AUDIO CONTROL S-VIDEO AUDIO IN VIDEO AUDIO IN3 AUDIO IN1, AUDIO IN2 AUDIO IN3 AUDIO OUT To input SCART RGB signal; VIDEO AUDIO IN3...
Seite 106
Connection to the ports (continued) COMPUTER IN1 COMPUTER IN2 MONITOR OUT AUDIO CONTROL S-VIDEO AUDIO IN VIDEO AUDIO IN3 CONTROL Signal Signal Signal Ground...
RS-232C Communication RTS (7) (7) RTS - (9) (9) RI Connecting the cable Communications setting 1. Protocol 2. Header 3. Command data Action Setting code Action Increment Execute Run a command.
Seite 108
RS-232C Communication (continued) Requesting projector status (Get command) Header + Command data (‘02H’ + ‘00H’ + type (2 bytes) + ‘00H’ + ‘00H’) ‘1DH’ + data (2 bytes) Changing the projector settings (Set command) Header + Command data (‘01H’ + ‘00H’ + type (2 bytes) + setting code (2 bytes)) ‘06H’...
Seite 109
RS-232C communication Command Data Names Operation Type Header Action Type Setting Code Turn off BE EF 06 00 2A D3 01 00 00 60 00 00 Power Turn on BE EF 06 00 BA D2 01 00 00 60 01 00 BE EF 06 00 19 D3...
Seite 110
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code User Gamma Pattern BE EF 06 00 FB FA 01 00 80 30 00 00 9 steps gray scale BE EF 06 00 6B FB 01 00 80 30 01 00 15 steps gray scale...
Seite 111
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code COLOR TEMP HIGH BE EF 06 00 0B F5 01 00 B0 30 03 00 CUSTOM-1 (HIGH) BE EF 06 00 CB F8 01 00 B0 30 13 00 BE EF 06 00...
Seite 112
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code COLOR BE EF 06 00 B5 72 02 00 02 22 00 00 Increment BE EF 06 00 D3 72 04 00 02 22 00 00 Decrement BE EF 06 00 02 73...
Seite 113
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code OVER SCAN BE EF 06 00 91 70 02 00 09 22 00 00 Increment BE EF 06 00 F7 70 04 00 09 22 00 00 Decrement BE EF 06 00...
Seite 114
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code FRAME LOCK – TURN OFF BE EF 06 00 3B C2 01 00 50 30 00 00 COMPUTER1 TURN ON BE EF 06 00 AB C3 01 00 50 30 01 00 BE EF...
Seite 115
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code PERFECT FIT BE EF 06 00 FD 89 02 00 24 21 00 00 Right Top corner -V Increment BE EF 06 00 9B 89 04 00 24 21 00 00 Decrement...
Seite 116
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code MONITOR OUT - COMPUTER1 BE EF 06 00 3E F4 01 00 B0 20 00 00 COMPUTER1 TURN OFF BE EF 06 00 CE B5 01 00 B0 20 FF 00 BE EF...
Seite 117
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code AUDIO-COMPUTER1 Set AUDIO1 BE EF 06 00 6E DC 01 00 30 20 01 00 AUDIO2 BE EF 06 00 9E DC 01 00 30 20 02 00 AUDIO3 BE EF 06 00...
Seite 118
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code LANGUAGE ENGLISH BE EF 06 00 F7 D3 01 00 05 30 00 00 (* See the bottom of FRANÇAIS BE EF 06 00 67 D2 01 00 05 30 01 00 this page.)
Seite 119
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code BLANK On/Off TURN OFF BE EF 06 00 FB D8 01 00 20 30 00 00 TURN ON BE EF 06 00 6B D9 01 00 20 30 01 00 BE EF 06 00...
Seite 120
RS-232C communication (continued) Command Data Names Operation Type Header Action Type Setting Code MY BUTTON-2 COMPUTER1 BE EF 06 00 C6 32 01 00 01 36 00 00 COMPUTER2 BE EF 06 00 06 30 01 00 01 36 04 00 COMPONENT BE EF 06 00...
Seite 121
