Hitachi CP-A221N Bedienungsanleitung

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Projektor

CP-A221N/CP-A301N/CP-AW251N

(Typen-Nrn. CP-A221N, CP-A221NM, CP-A301N, CP-A301NM, CP-AW251N, CP-AW251NM)

Bedienungsanleitung (detailliert)

Benutzerhandbuch

Vielen Dank, dass Sie diesen Projektor erworben haben.

WARNUNG

zugehörigen Handbücher. Lesen Sie zuerst die "Sicherheits-Richtlinien" und

verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.

Über dieses Handbuch

In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung

dieser Symbole ist im Folgenden beschrieben.

WARNUNG

VORSICHT

ZUR BEACHTUNG This entry notices of fear of causing trouble.

HINWEIS

• Die Informationen in diesem Handbuch können ohne vorherige

Ankündigung geändert werden.

• Die Darstellungen in dieser Bedienungsanleitung dienen rein illustrativen Zwecken.

Sie können leicht vom eigentlichen Projektor abweichen.

• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem

Handbuch enthaltene Fehler.

• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder

dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

Anerkennung von Warenzeichen

• Mac

ist ein eingetragenes Warenzeichen der Apple Inc.

• Windows

, DirectDraw

Corporation in den USA und/oder anderen Ländern.

• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.

• HDMI, das HDMI-Logo und High-Deﬁnition Multimedia Interface sind Warenzeichen bzw.

eingetragene Warenzeichen von HDMI Licensing LLC.

• Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den

Vereinigten Staaten von Amerika und anderen Ländern und Gebieten.

• Blu-ray Disc

und Blu-ray

Alle anderen Warenzeichen beﬁnden sich im Besitz ihrer jeweiligen Eigentümer.

►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche

Dieses Symbol weist auf Information hin, die bei Nichtbeachtung

möglicherweise zu Unfällen mit Verletzungen oder sogar

Todesfolge führen kann.

Dieses Symbol weist auf Information hin, die bei Nichtbeachtung

möglicherweise zu Unfällen mit Verletzungen oder Sachschäden

führen kann.

Bitte beachten Sie die Seiten, auf die nach diesem Symbol

hingewiesen wird.

und Direct3D

sind eingetragene Warenzeichen der Blu-ray Disc Association.

sind eingetragene Warenzeichen von Microsoft

Inhaltsverzeichnis

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für Hitachi CP-A221N

Seite 1 Projektor CP-A221N/CP-A301N/CP-AW251N (Typen-Nrn. CP-A221N, CP-A221NM, CP-A301N, CP-A301NM, CP-AW251N, CP-AW251NM) Bedienungsanleitung (detailliert) Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG ►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen Handbücher. Lesen Sie zuerst die "Sicherheits-Richtlinien" und verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
Seite 2: Bedeutung Der Symbole
Lesen Sie zuerst diese Sicherheits-Richtlinie durch. Projektor Bedienungsanleitung - Sicherheits-Richtlinien Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG • Lesen Sie alle Handbücher, die zum Projektor gehören, damit Sie die Bedienung verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Eine falsche Behandlung des Produkts kann zu Verletzungen und zu Beschädigungen führen.
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen WARNUNG Im Falle einer Störung den Projektor niemals weiterbenutzen. Anormale Erscheinungen, wie Rauch, seltsamer Geruch, kein Bild, kein Ton, zu lauter Ton, Beschädigung von Gehäuse, Elementen oder Kabeln, Eindringen von Flüssigkeiten oder Fremdkörpern usw., können einen Brand oder elektrischen Schlag verursachen. In solchen Fällen sofort den Netzschalter ausschalten, und dann den Netzstecker von der Netzsteckdose abziehen.
Seite 4 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Beachten Sie hohe Temperaturen des Projektors. Bei eingeschalteter Lampe werden hohe Temperaturen erzeugt. Diese können einen Brand oder Verbrennungen verursachen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten. Vermeiden Sie eine Berührung des Objektivs, der Lüfter und der Ventilationsöffnungen während oder unmittelbar nach dem Gebrauch, um eine Verbrennung zu verhüten.
Seite 5 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Die Lichtquellenlampe vorsichtig handhaben. Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann durchbrennen oder mit einem lauten Knall platzen. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.
Seite 6 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Beim Transportieren des Projektors Sorgfalt walten lassen. Missachtung kann zu Verletzungen oder Beschädigung führen. • Den Projektor nicht während des Betriebs bewegen. Ziehen Sie das Netzkabel und alle Anschlusskabel ab, und schließen Sie den Objektivschieber oder den Objektivdeckel, bevor Sie den Projektor bewegen.
Seite 7 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Das Netzkabel zur Aufbewahrung abziehen. • Aus Sicherheitsgründen ist das Netzkabel abzuziehen, wenn der Projektor längere Zeit nicht benutzt wird. Netzstecker aus • Vor der Reinigung den Projektor ausschalten und vom Stromnetz trennen. Eine der Steckdose Missachtung kann zu einem Brand oder elektrischen Schlag führen. ziehen.
Seite 8 Sicherheitsvorkehrungen (Fortsetzung) HINWEIS Über Verbrauchsteile. Die Lampe, LCD-Panele, Polarisationsfilter und anderer optischer Komponenten sowie Luftfilter und Kühlgebläse haben unterschiedliche Lebensdauern. Es kann erforderlich wrede, diese Teile nach längerer Verwendung auszutauschen. • Diese Produkt ist nicht für lange ununterbrochene Verwendung konstruiert. Bei ununterbrochener Verwendung für 6 Stunden oder länger oder bei täglicher Verwendung für 6 Stunden oder mehr (auch wenn nicht ununterbrochen) oder bei langer wiederholter Verwendung kann die Lebensdauer verkürzt werden, und Austausch dieser Teile kann erforderlich werden, auch wenn seit Inbetriebnahme noch...
Seite 9 Lampe WARNUNG HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiss ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe.
Seite 10: Richtlinien Und Vorschriften
Richtlinien und Vorschriften FCC-Warnhinweis Dieses Gerät entspricht den Bestimmungen von Abschnitt 15 der FCC-Richtlinien. Das Gerät kann nur unter den beiden folgenden Bedingungen betrieben werden: (1) Das Gerät verursacht keine störenden Interferenzen und (2) das Gerät muss alle empfangenen Interferenzen einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen, akzeptieren.
Seite 11: Inhaltsverzeichnis
Menü SETUP ....42 , D- (CP-A221N/ Merkmale ..... 3...
Seite 12: Einleitung
Einleitung Einleitung Merkmale Der Projektor bietet vielseitige Einsatzmöglichkeiten durch die folgenden Merkmale. Das einzigartige Objektiv- und Spiegelsystem verwirklicht Projektion auf extrem kurzen Abständen und öffnet damit neue Einsatzmöglichkeiten. Das motorisierte Linsentor bietet sehr einfache Verwendung des Projektors. Das Doppelschicht-Filtersystem soll länger halten und erfordert weniger Wartung.
Seite 13: Teilebezeichnungen
Einleitung Teilebezeichnungen HEISS! Projektor (1) Lampenabdeckung ( Die Lampeneinheit ist im Inneren. (2) Bedienfeld ( (12) (3) Nivellierfüße (x 2) ( (4) Fernbedienungssensoren ( (14) (5) Objektiv ( (11) (6) Einlassluftöffnungen (13) (7) Filterabdeckung ( (10) Der Luftﬁlter und die Lüftungseinlassöffnung sind im HEISS! (17)
Seite 14: Anschlüsse ( 9 ~ 13)
Einleitung Bedienfeld (1) Taste STANDBY/ON ( (2) Taste INPUT ( 18, 101, 102) (3) Anzeige POWER ( 101, 102) (4) Anzeige TEMP ( 101, 102) (5) Anzeige LAMP ( Tasten ◄/►/▲/▼ (6) FOCUS +/– Tasten 24), oder wenn kein Menü erscheint ( 28).
Seite 15 Einleitung Fernbedienung (10) (1) Taste VIDEO ( (2) Taste COMPUTER ( MY SOURCE/ VIDEO COMPUTER DOC.CAMERA (3) Taste SEARCH ( ASPECT AUTO SEARCH BLANK (16) (12) (4) Taste STANDBY/ON ( MAGNIFY PAGE VOLUME FREEZE (14) (5) Taste ASPECT ( DOWN (11) (6) Taste AUTO ( (19)
Seite 16: Einrichten
Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. Anordnung Siehe Tabellen T-1 oder T-2 und die Abbildungen F-1 und F-2 am Ende dieser “Bedienungsanleitung (Kurzform)”, um die Größe des Bildschirms und den Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße.
Seite 17 Einrichten Anordnung (Fortsetzung) WARNUNG ►Stellen Sie den Projektor an einem kühlen Ort auf und achten Sie auf ausreichende Lüftung. Die hohe Temperatur des Projektors kann zu Bränden, Verbrennungen und/oder Fehlfunktionen am Projektor führen. • Die Lüftungsöffnungen des Projektors dürfen nicht verstopft, blockiert oder anderweitig verdeckt werden. •...
Seite 18: Anschließen Der Geräte
Einrichten Anordnung (Fortsetzung) • Vom Projektor kann ein Klappergeräusch zu hören sein, wenn er HINWEIS geneigt, bewegt oder geschüttelt wird. Das Geräusch wird durch die sich bewegende Luftstrom-Regelklappe im Projektor erzeugt. Dies sollte nicht als Störung oder Fehlfunktion ausgelegt werden. Anschließen der Geräte Vergewissern Sie sich vor dem Anschluss des Projektors an ein Gerät in der Bedienungsanleitung des Geräts, ob dieses für den Anschluss an den Projektor geeignet ist...
Seite 19 Einrichten Anschließen der Geräte (Fortsetzung) Informationen zur Plug & Play-Funktionalität • Plug-and-Play ist eine Funktion des Betriebssystems des Computers und dessen Peripheriegeräten (u.a. Display-Geräten). Dieser Projektor ist mit VESA DDC 2B kompatibel. Plug-and-Play kann durch Anschließen dieses Projektors an einem Computer erzielt werden, der mit VESA DDC (Displaydatenkanal) kompatibel ist.
Seite 20 Einrichten Anschließen der Geräte (Fortsetzung) • Vergewissern Sie sich vor dem Anschluss des Projektors an einen HINWEIS Computer in der Bedienungsanleitung des Computers, dass der an den Projektor ausgegebene Signalpegel sowie die Synchronisierungsmethoden und Bildschirmauﬂösung mit dem Projektor kompatibel sind. - Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor.
Seite 21 Einrichten Anschließen der Geräte (Fortsetzung) • Wenn Sie ein USB-Speichermedium wie z. B. einen USB-Stick an den USB TYPE A-Anschluss anschließen und den Anschluss als Eingangsquelle 78). auswählen, können Sie die auf dem Gerät gespeicherten Bilder betrachten ( • Sie können ein dynamisches Mikrofon mit 3,5-mm-Ministecker an den MIC- Anschluss anschließen.
Seite 22 Einrichten Anschließen der Geräte (Fortsetzung) Um die Netzwerkfunktionen des Projektors verwenden zu können, verbinden Sie den LAN-Anschluss über ein LAN-Kabel mit dem LAN-Anschluss des Computers oder mit einem Zugangspunkt, der über ein drahtloses LAN mit dem Computer verbunden ist. Zur Verwendung der Funktion NETZBRÜCKE verbinden Sie auch den CONTROL-Anschluss und einen RS-232C-Anschluss des externen Geräts zur Kommunikation als ein Netzwerkterminal.
Seite 23: Stromversorgung Anschließen
Einrichten Stromversorgung anschließen Schließen Sie die Netzleitung an den AC IN (Netzanschluss) des Projektors an. Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die POWER-Anzeige konstant orangefarben auf. Netzleitung AC IN 54), Bitte denken Sie daran, dass bei aktivierter DIREKTSTROM AN-Funktion ( der Anschluss der Stromversorgung zum Einschalten des Projektors führt.
Seite 24: Verwendung Der Leitungsabdeckung
Einrichten Verwendung der Leitungsabdeckung Verwenden Sie die Leitungsabdeckung als Abdeckung für die anschließenden Teile. Schließen Sie zuerst die Signalleitungen und das Netzleitung an den Projektor an. Verbinden Sie die Teile, wie in der Abbildung dargestellt, und montieren Sie die Kabelabdeckung. Führen Sie die drei Knöpfe an der Kabelabdeckung in die drei Löcher am Projektor ein, wie in der Abbildung dargestellt.
Seite 25: Fernbedienung
Sie die Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn. Legen Sie die beiden AA-Batterien (HITACHI MAXELL oder HITACHI MAXELL ENERGY, Teilenummer LR6 oder R6P) entsprechend ihrer Plus- und Minuspole wie angezeigt in die Fernbedienung ein.
Seite 26: Ändern Der Frequenz Des Fernbedienungssignals
Fernbedienung Ändern der Frequenz des Fernbedienungssignals Die als Zubehör gelieferte Fernbedienung hat zwei Signalfrequenzmodi ASPECT AUTO SEARCH BLANK MAGNIFY PAGE VOLUME Modus 1:NORMAL und Modus 2:HOCH. Wenn die Fernbedienung FREEZE nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern. DOWN Zum Einstellen des Modus halten Sie gleichzeitig die beiden MY BUTTON MUTE...
Seite 27: Gerät Ein/Aus
Gerät ein/aus Gerät ein/aus Einschalten des Geräts Taste STANDBY/ON Prüfen Sie, ob die Netzleitung POWER-Anzeige ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER- 101). Anzeige konstant orange leuchtet ( Vergewissern Sie sich, dass nichts das Öffnen des Linsentors behindert.
Seite 28: Ausschalten Des Geräts
Gerät ein/aus Ausschalten des Geräts Drücken Sie die STANDBY/ON-Taste am Projektor oder der Fernbedienung. Die Meldung "Ausschalten?" wird ungefähr 5 Sekunden lang auf dem Bildschirm angezeigt. Vergewissern Sie sich, dass nichts das Schließen des Linsentors behindert. Drücken Sie die Taste STANDBY/ON erneut, während die Meldung angezeigt wird. Die Lampe des Projektors geht aus und die Anzeige POWER blinkt orange.
Seite 29: Betrieb
Betrieb Betrieb VOLUME +/- -Taste Einstellen der Lautstärke MY SOURCE/ Verwenden Sie die VOLUME+/VOLUME- -Taste zur Einstellung der VIDEO COMPUTER DOC.CAMERA Lautstärke. ASPECT AUTO SEARCH BLANK Ein Dialog erscheint im Bild, um bei der Einstellung der Lautstärke MAGNIFY PAGE VOLUME FREEZE zu helfen.
Seite 30 Betrieb Ein Eingangssignal wählen (Fortsetzung) Drücken Sie die COMPUTER-Taste an der Fernbedienung. COMPUTER-Taste Bei jedem Drücken der Taste schaltet der Projektor seinen Eingangsanschluss vom aktuellen Anschluss um wie folgt. MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK COMPUTER IN1 COMPUTER IN2 MAGNIFY PAGE...
Seite 31: Suchen Eines Eingangssignals
SYSTEMEIGEN Bei einem Eingangssignal vom LAN-, USB TYPE A- oder USB TYPE B-Anschluss oder wenn kein Signal vorhanden ist CP-A221N, CP-A301N: 4:3 (fest) CP-AW251N: 16:10 (fest) ● Die ASPECT-Taste funktioniert nicht, wenn kein richtiges Signal eingegeben wird. ● Der Modus NORMAL bewahrt das originale Seitenverhältnis.
Seite 32: Ausrichten Des Projektors Über Die Einstellfüße
Betrieb Ausrichten des Projektors über die einstellfüße Am Unterteil vorne kann die Neigung und am Unterteil hinten die horizontale Einstellung des Projektors vorgenommen werden. Für die Lieferung werden an jedem Hebefuß Abstandhalter installiert. Der Projektor kann sofort eingesetzt werden. Falls erforderlich, können Sie den Abstandhalter entfernen und die Hebefüße per Hand drehen, um exaktere Einstellungen vorzunehmen.
Seite 33: Automatische Einstellung Anwenden
Betrieb Drücken Sie FOCUS + oder FOCUS – an der Fernbedienung FOCUS - Taste oder die Taste FOCUS + oder FOCUS – am Projektor , während kein Menü im Bildschirm erscheint, um das MY SOURCE/ VIDEO COMPUTER DOC.CAMERA Feld FOKUS auf den Bildschirm zu rufen. Verwenden Sie ASPECT AUTO SEARCH...
Seite 34: Einstellung Der Position
Bildschirmmenü verschoben, wobei sich die Bildposition selbst jedoch nicht 29). verändert ( ● Bei Einstellung von D-ZOOM auf 256 (gesamter Bildschirm) wird die Einstellung von D-SHIFT unwirksam. (CP-A221N, CP-A301N) ● Bei Einstellung von D-ZOOM auf 320 (gesamter Bildschirm) wird die Einstellung von D-SHIFT unwirksam. (CP-AW251N) KEYSTONE-Taste Korrektur der Trapezverzerrung Drücken Sie die KEYSTONE-Taste an der...
Seite 35: Verwenden Der Vergrößerungsfunktion
Betrieb Verwenden der Vergrößerungsfunktion Taste MAGNIFY ON/OFF Drücken Sie die Taste MAGNIFY ON an der Fernbedienung. Das Bild wird vergrößert, und der Dialog VERGRÖßERN MY SOURCE/ VIDEO COMPUTER DOC.CAMERA erscheint im Bild. Bei der ersten Betätigung der Taste ASPECT AUTO SEARCH BLANK MAGNIFY ON nach dem Einschalten des Projektors wird...
Seite 36: Kurzzeitiges Einfrieren Des Bildschirms
Betrieb Kurzzeitiges Einfrieren des Bildschirms FREEZE-Taste Drücken Sie die FREEZE-Taste an der Fernbedienung. Die "EINFRIEREN"-Anzeige erscheint auf der Projektionsﬂäche (obwohl die Anzeige nicht erscheint, wenn MY SOURCE/ VIDEO COMPUTER DOC.CAMERA AUS für die Option MELDUNG im Menü BILDSCHIRM ASPECT AUTO SEARCH BLANK 50)), und der Projektor schaltet auf...
Seite 37: Verwendung Der Menüfunktion
Betrieb Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK, SICHERHEIT. und EINF. MENÜ. Das EINF. MENÜ besteht aus häuﬁg verwendeten Funktionen. Die weiteren Menüs werden nach Zweck kategorisiert und sind über das FORTGESCHRITT zugänglich. Jedes dieser Menüs wird auf gleiche Weise bedient.
Seite 38 Betrieb Verwendung der Menüfunktion (Fortsetzung) Drücken Sie zum Beenden des Menüs erneut die MENU-Taste oder wählen Sie alternativ VERLASSEN. Drücken Sie dann die Cursortaste ◄ oder die ENTER-Taste. Auch wenn Sie nichts tun, wird der Dialog nach etwa 30 Sekunden automatisch geschlossen. ●...
Seite 39: Einf. Menü
EINF. MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/► wird der Modus für das Seitenverhältnis aus-/ BILDFORMAT eingeschaltet.
Seite 40: Verlassen
EINF. MENÜ Element Beschreibung Mit den Tasten ◄/► wird zwischen den Modi für den Bildtyp umgeschaltet. Die Bildtyp-Modi sind Kombinationen der Einstellungen GAMMA und FARB-TEMP. Wählen Sie einen geeigneten Modus entsprechend der Projektionsquelle. NORMAL CINEMA DYNAMISCH PRO.F.(SCHW) TAGSÜBER WEISS PRO.F. PRO.F.(GRN) GAMMA FARB-TEMP.
Seite 41: Menü Bild
Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Passen Sie die Helligkeit mit den ◄/►-Tasten an.
Seite 42 Menü BILD Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼. 1 HOCH 1 INDIVIDU. 2 MITTEL 2 INDIVIDU. 6 INDIVIDU. 3 NIEDRIG 6 HOCH-HELL-3 3 INDIVIDU. 5 HOCH-HELL-2 4 INDIVIDU. 4 HOCH-HELL-1 5 INDIVIDU. Zum Einstellen von INDIVIDU. Durch Wählen eines Modus, dessen Namen INDIVIDU.
Seite 43 Menü BILD Element Beschreibung Passen Sie die Schärfe mit den ◄/► -Tasten an. Schwach Stark SCHÄRFE • Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz ﬂackern, wenn eine Einstellung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion. Mit den Cursortasten ▲/▼...
Seite 44: Menü Abbildung
14:9 SYSTEMEIGEN Bei einem Eingangssignal vom LAN-, USB TYPE A- oder USB TYPE B-Anschluss oder wenn kein Signal vorhanden ist CP-A221N, CP-A301N: 4:3 (fest) CP-AW251N: 16:10 (fest) • Der Modus NORMAL bewahrt das originale Seitenverhältnis des Eingangssignals. Passen Sie das Bildgrößenverhältnis mit den ◄/► -Tasten an.
Seite 45 Menü ABBILDUNG Element Beschreibung Passen Sie die vertikale Position mit den ◄/► -Tasten an. • Übereinstellung der vertikalen Position kann zu Bildrauschen führen. In diesem Fall stellen Sie bitte die vertikale Position auf die Vorgabeeinstellung zurück. Durch Drücken der Taste RESET, wenn V-POSIT gewählt ist, wird V-POSIT auf die Vorgabeeinstellung V-POSIT zurückgesetzt.
Seite 46 Menü ABBILDUNG Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmﬂackerns mit den ◄/► -Tasten an. Rechts Links H-PHASE • Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. Diese Funktion ist für LAN, USB TYPE A, USB TYPE B oder HDMI nicht verfügbar. Passen Sie die horizontale Größe mit den ◄/►...
Seite 47: Menü Eingb
Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Wählen Sie einen Progress-Modus mit den Tasten ▲/▼.
Seite 48 Menü EINGB Element Beschreibung Stellen Sie das Videoformat für den S-VIDEO-Anschluss und den VIDEO-Anschluss ein. (1) Wählen Sie den Eingangsanschluss mit den Tasten ▲/▼. (2) Mit den Tasten ◄/► wird zwischen den Modi für das Videoformat umgeschaltet. VIDEOFORMAT AUTO NTSC SECAM N-PAL M-PAL...
Seite 49: Computereingang
Menü EINGB Element Beschreibung Stellen Sie den Computer-Eingangssignaltyp für die Anschlüsse COMPUTER IN1 und IN2 ein. (1) Wählen Sie den COMPUTER IN-Anschluss, den Sie einstellen wollen, mit den ▲/▼ Tasten. (2) Wählen Sie den Computer- Eingangssignaltyp mit den Tasten ◄/►. AUTO SYNC.
Seite 50: Auflösung
Menü EINGB Element Beschreibung Die Auﬂösung für die COMPUTER IN1 und COMPUTER IN2 Eingangssignale kann an diesem Projektor eingestellt werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Dann wird das Menü AUFLÖSUNG angezeigt.
Seite 51: Menü Setup
Passen Sie die Bildposition mit den Tasten ◄/►/▲/▼ an. • Bei Einstellung von D-ZOOM auf 256 (gesamter Bildschirm) wird D-SHIFT die Einstellung von D-SHIFT unwirksam. (CP-A221N, CP-A301N) • Bei Einstellung von D-ZOOM auf 320 (gesamter Bildschirm) wird die Einstellung von D-SHIFT unwirksam. (CP-AW251N) Mit den Cursortasten ▲/▼...
Seite 52 Menü SETUP Element Beschreibung Mit den Cursortasten ▲/▼ können Sie die horizontale Bildposition auswählen. LINKS MITTE RECHTS Unter den folgenden Bedingungen ändert sich die BILDPOSITION H nicht. • Das BILDFORMAT ist auf 16:9 oder 16:10 eingestellt. • Das Eingangssignal hat ein Seitenverhältnis von 16:9, 16:10, oder vertikal kleiner als 16:10, wenn das BILDFORMAT auf NORMAL BILDPOSITION H eingestellt ist.
Seite 53: Auto-Öko- Modus
Menü SETUP Element Beschreibung Damit können Sie die Form des projizierten Bildes an jede der Ecken und Seiten einpassen. (1) Wählen Sie die Ecke oder Seite, die angepasst werden soll, mit den Tasten ▲/▼/◄/► aus und drücken Sie die Taste ENTER oder INPUT. (2) Stellen Sie die Verzerrung wie unten beschrieben ein.
Seite 54 Menü SETUP Element Beschreibung Die Tasten ▲/▼ ändern die Öko-Modus-Einstellung. NORMAL ÖKO • Wenn ÖKO ausgewählt ist, werden die Lautstärke und die ÖKO-MODUS Bildschirmhelligkeit reduziert. • Wenn AUTO-ÖKO-MODUS ( 44) auf EIN gesetzt ist, beﬁndet sich der Projektor, unabhängig von dieser Einstellung, beim Start immer im Öko-Modus. Wählen Sie einen Spiegel-Status mit den ▲/▼...
Seite 55: Menü Audio
Menü AUDIO Menü AUDIO Im Menü AUDIO können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ◄/►...
Seite 56: Hdmi Audio
Menü AUDIO Element Beschreibung Mit den Tasten ▲/▼ wird zwischen den HDMI -Audio-Modi umgeschaltet. Wählen Sie aus den beiden zur Verfügung stehenden Modi den am HDMI AUDIO besten für Ihr HDMI -Audiogerät geeigneten Modus aus. Mit den Tasten ▲/▼ wird der Eingangspegel an den des über den MIC-Anschluss angeschlossenen Mikrofons angepasst.
Seite 57: Menü Bildschirm
Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼◄/►...
Seite 58 Menü BILDSCHIRM Element Beschreibung Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START-Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. 1. Wenn Sie diese Option wählen, wird ein Dialog namens "Mein Bild"...
Seite 59: Meldung
Menü BILDSCHIRM Element Beschreibung Mit den Tasten ▲/▼ wird die Mein Bild Sperre aus-/eingeschaltet. Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt werden. Verwenden Sie diese Funktion zum Schutz des Mein Bild Sperre aktuellen Bildes. • Diese Funktion kann nicht gewählt werden, wenn im Menü 73) beim Punkt Mein Bild PASSWORT die SICHERHEIT ( Einstellung EIN gewählt wurde.
Seite 60: Quellen Name
Menü BILDSCHIRM Element Beschreibung Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden. (1) Verwenden Sie die Tasten ▲/▼ im Menü BILDSCHIRM, um QUELLEN NAME zu wählen, und drücken Sie die Taste ► oder ENTER. Der QUELLEN NAME wird angezeigt. (2) Verwenden Sie die Tasten ▲/▼...
Seite 61 Menü BILDSCHIRM Element Beschreibung (6) Der aktuelle Name wird in der ersten Zeile angezeigt. Verwenden Sie die Tasten ▲/▼/◄/► und die ENTER- oder INPUT-Taste zum Wählen und Eingaben von Zeichen. Um 1 Zeichen zur Zeit zu löschen, drücken Sie die RESET-Taste oder drücken Sie ◄...
Seite 62 Menü BILDSCHIRM Element Beschreibung Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines Videos, in Dateien oder Präsentationen sowie anderer relevanter Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen.
Seite 63: Menü Opt
Menü OPT. Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen, mit Ausnahme von LAMPENZEIT und FILTER-TIMER.
Seite 64: Usb Type B , Lampenzeit , F
Menü OPT. Element Beschreibung Mit den Tasten ▲/▼ wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt. Lang (max. 99 Minuten) Kurz (min. 0 Minuten = AUS) Wenn die Zeit auf einen Wert von 0 gesetzt wird, wird der Projektor nicht automatisch ausgeschaltet.
Seite 65 Menü OPT. Element Beschreibung Die Lampenzeit ist die Gebrauchszeit der Lampe ab der letzten Rücksetzung. Sie wird im Menü OPT. angezeigt. Drücken Sie die RESET-Taste auf der Fernbedienung oder die Taste ► am Projektor, um einen Dialog anzuzeigen. Zum Rückstellen der Lampenzeit wählen Sie OK mit der Taste ►. LAMPENZEIT LÖSCHEN •...
Seite 66: Meine Taste
Menü OPT. Element Beschreibung Mit dieser Option kann eine der folgenden Funktionen einer der Tasten MY BUTTON (1/2) an der Fernbedienung zugeordnet werden ( (1) Wählen Sie mit den Tasten ▲/▼ im Menü MEINE TASTE eine Taste (MY BUTTON – (1/2)) und drücken Sie die Taste ► oder ENTER, um den Einstellungsdialog MEINE TASTE aufzurufen.
Seite 67: Meine Quelle , Service
Menü OPT. Element Beschreibung • AKTI. BLENDE: Ändert den Aktiv-Blende-Modus. 31). • BILD-MODUS: Ändert den BILD-MODUS ( • FILTER RES: Zeigt den Bestätigungsdialog zur Filter-Reset-Zeit 56). an ( • SCHABLONE: Bewirkt Erscheinen oder Verschwinden des Schablonenmusters, das für den Gegenstand SCHABLONE ( gewählt ist.
Seite 68: Filtermeldung
Menü OPT. Element Beschreibung Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten ▲/▼, und drücken Sie die Taste ► oder die ENTER-Taste an der Fernbedienung zum Fortfahren. LÜFTER GESCH. Mit den Tasten ▲/▼ wird die Drehzahl der Kühlgebläse umgeschaltet. Wird der Projektor auf einer Höhe von 1600 m oder höher benutzt, wählen Sie HOCH.
Seite 69: Tastensperre
Menü OPT. Element Beschreibung TASTENSPERRE (1) Nutzen Sie die Tasten ▲/▼, um BEDIENFELD oder FERNBEDIENUNG auszuwählen. (2) Nutzen Sie die Tasten ◄/►, um die Funktion Tastensperre Ein/Aus zu schalten. Wählen Sie EIN aus, werden mit Ausnahme der Taste STANDBY/ ON alle Tasten am Projektor bzw. der Fernbedienung gesperrt. •...
Seite 70 Menü OPT. Element Beschreibung FERNB. FREQ. (1) Verwenden Sie die Taste ▲/▼ zum Ändern der 4, 17). Fernbedienungssensor-Einstellung des Projektors ( 1: NORMAL 2: HOCH (2) Verwenden Sie die Tasten ◄/► zum Ein-/Ausschalten des Fernbedienungssensors am Projektor. Als werkseitige Voreinstellung sind sowohl 1: NORMAL als auch 2: HOCH eingeschaltet.
Seite 71 Menü OPT. Element Beschreibung KOMMUNIKATIONSTYP Wählen Sie den Kommunikationstyp für die Übertragung über den CONTROL-Anschluss. NETZBRÜCKE NETZBRÜCKE: Wählen Sie diesen Typ, wenn ein externes Gerät als Netzwerk-Terminal vom Computer aus über diesen Projektor gesteuert werden soll. Der CONTROL-Anschluss akzeptiert keine RS- 232C-Befehle.
Seite 72: Netzbrücke Als Kommunikationstyp Und Halb-Dupulex Als Übertragungsmethode
Menü OPT. Element Beschreibung ANTWORTGRENZZEITE Wählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über den CONTROL-Anschluss kommuniziert wird, eingeräumt werden soll. AUS: Wählen Sie diesen Modus, wenn eine Rückmeldung von anderen Geräten, an die der Projektor Daten sendet, nicht erforderlich ist.
Seite 73 Menü OPT. Element Beschreibung IINFORMAT. Durch die Wahl dieser Option wird ein Dialog mit dem Titel "EINGB_ INFORMAT." aufgerufen. Er zeigt die Information über den aktuellen Eingang. • Die Meldung "FRAME LOCK" gibt an, dass die Bildsperre- Funktion aktiviert ist. •...
Seite 74: Menü Netzwerk
Menü NETZWERK Menü NETZWERK Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ►...
Seite 75 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe der IP-ADRESSE. Diese Funktion kann nur genutzt werden, wenn DHCP auf AUS gestellt ist. • Die IP-ADRESSE ist die Zahl, die den Projektor im ADRESSE Netzwerk identiﬁziert. Sie können nicht zwei Geräte mit der gleichen IP-ADRESSE im gleichen Netzwerk haben.
Seite 76: Projektor Name
Menü NETZWERK Element Beschreibung (1) Verwenden Sie die Tasten ▲/▼ im Menü NETZWERK, um PROJEKTOR NAME zu wählen, und drücken Sie die Taste ►. Der Dialog PROJEKTOR NAME wird angezeigt. (2) Der aktuell für PROJEKTOR NAME eingegebene Text wird in den ersten drei Zeilen angezeigt.
Seite 77 Menü NETZWERK Element Beschreibung Durch Wahl dieser Option wird das MEIN BILD-Menü aufgerufen. Um Bilder im Projektor speichern zu können, ist die auf unserer Website als Download verfügbare Anwendungssoftware PJImg/ Projector Image Tool erforderlich. Wählen Sie mit den Tasten ▲/▼ ein MEIN BILD Standbild Die Funktion Mein Bild in der Bedienungsanleitung –...
Seite 78 Menü NETZWERK Element Beschreibung Bei Auswahl dieser Option wird das Menü PRÄSENT. angezeigt. Wählen Sie mit den Tasten ▲/▼ eine der folgende Optionen aus und drücken Sie anschließend ► oder die ENTER-Taste, um die Funktion zu verwenden. Wenn während der Projektion des Computerbildes der Presenter-Modus auf einem Computer gewählt wird, ist der Projektor durch den Computer besetzt und der Zugriff durch andere Computer ist blockiert.
Seite 79 Menü NETZWERK Element Beschreibung • Um vom Multi-PC-Modus zum Einzel-PC-Modus zu wechseln, wählen Sie mithilfe der Tasten ▲/▼/◄/► einen der Computer im Dialog aus und drücken Sie die ENTER- oder INPUT-Taste. Wählen Sie mithilfe der Taste ► OK aus und drücken Sie anschließend erneut ENTER oder INPUT.
Seite 80 Menü NETZWERK Element Beschreibung Wenn Sie diese Option wählen, wird das Dialogfeld NETZWERK_ INFORMAT. zur Bestätigung der Netzwerkeinstellungen angezeigt. INFORMAT. • Weitere Informationen zu PASSCODE ﬁnden Sie im Abschnitt Auswahl der Netzwerkverbindungsmethode in der Bedienungsanleitung – Netzwerkbetrieb. • Es werden nur die ersten 16 Zeichen des Projektornamens angezeigt.
Seite 81: Sich . Passwort Änderung
1. Drücken Sie die Taste ►. Das Dialogfeld PASSWORT EINGEBEN wird angezeigt. 2. Geben Sie das registrierte Passwort mit den Tasten ▲/▼/◄/► ein. Die Werksvoreinstellung für das Passwort lautet wie folgt. CP-A221N, CP-A301N: 6215 CP-AW251N: 4615 Dieses Passwort kann geändert werden ( unten). Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT EINGEBEN und drücken Sie die...
Seite 82: M Ein Bild Passwort , P
Menü SICHERHEIT Element Beschreibung Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern. 1 Funktion Mein Bild PASSWORT einschalten 1-1 Verwenden Sie die Tasten ▲/▼...
Seite 83 Menü SICHERHEIT Element Beschreibung Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde. 1 PIN SPERRE einschalten 1-1 Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option PIN SPERRE und drücken Sie dann die Taste ►...
Seite 84 Menü SICHERHEIT Element Beschreibung Bei auf EIN gesetzter Funktion gibt der Projektor einen Alarm (BEWEGUNGSDETEKTOR EIN), wenn er bei Einschalten erkennt, dass sein vertikaler Winkel oder die SPIEGEL Einstellung nicht mit den beim Ausschalten gespeicherten Werten übereinstimmt. In diesem Fall setzt der Projektor das Eingangssignal nicht in ein Bild um.
Seite 85: Mein Text Passwort
Menü SICHERHEIT Element Beschreibung Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde: • Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden. •...
Seite 86: Mein Text Anzeigen , M
Menü SICHERHEIT Element Beschreibung (1) Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste ► oder ENTER, um das Menü MEIN TEXT ANZEIGEN ein/aus anzuzeigen. (2) Schalten Sie mit den Tasten ▲/▼ das Menü MEIN TEXT MEIN TEXT ANZEIGEN ein oder aus.
Seite 87: Präsentations-Tools
Präsentations-Tools Präsentations-Tools Der Projektor verfügt über die beiden folgenden praktischen Tools zur einfachen und schnellen Anzeige auf dem Bildschirm: unten) - Präsentation OHNE PC ( - USB-Display ( Präsentation OHNE PC Bei der Präsentation OHNE PC werden die Bilddaten eines an den USB TYPE A-Anschluss angeschlossenen Speichermediums gelesen und das Bild wird in einem der folgenden Modi angezeigt.
Seite 88 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Miniaturbildmodus Im Miniaturbildmodus werden die in einem USB-Speichermedium gespeicherten Bilder auf dem Miniaturbildbildschirm angezeigt. Maximal 20 Bilder werden auf dem Bildschirm angezeigt. Wenn sie es möchten, können sie in den Vollbildmodus oder den Diashowmodus übergehen, nachdem sie einzelne Bilder im Miniaturbildmodus auswählten. Der Miniaturbildmodus wird als erste Funktion der Präsentation OHNE PC gestartet, wenn der USB TYPE A-Anschluss als Eingangsquelle ausgewählt wird.
Seite 89 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Steuerung über Buttons oder Tasten Sie können die Bilder in dem Miniaturbild-Bildschirm mit der Fernbedienung, der Tastator oder einem Browser steuern. Die folgenden Funktionen werden unterstützt,während das Miniaturbild angezeigt wird. Steuerung über Buttons Funktionen Die Tastatur auf "Web Remote"...
Seite 90: Usb Entfernen
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Betrieb über das Menü des Miniaturbildbildschirms Sie können die Bilder auch über das Menü des Miniaturbildbildschirms steuern. Element Funktionen Wechselt in einen übergeordneten Ordner. SORTIEREN Ermöglicht folgende Datei- und Ordnersortierung. Drücken Sie die Cursortaste ► oder ENTER, um zum ZURÜCK Miniaturbildbildschirm zurückzukehren.
Seite 91 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) HINWEIS • Diese Operationen sind nicht verfügbar, solange das OSD-Menü des Projektors angezeigt wird. • Im Miniaturbildmodus werden bis zu zwanzig Bilder pro Seite angezeigt. • Die Änderung des Eingangsanschlusses über die Taste INPUT ist nicht möglich, wenn der Miniaturbildbildschirm, die Diashow oder der Vollbildmodus angezeigt wird.
Seite 92 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Vollbildmodus Im Vollbildmodus werden die Bilder als Vollbild dargestellt. Wählen Sie ein Bild auf dem Miniaturbildbildschirm aus, um es im Vollbildmodus anzuzeigen. Drücken Sie dann die ENTER-Taste auf der Fernbedienung oder die INPUT-Taste auf dem Ziffernblock oder klicken Sie auf der Web Fernbedienung auf [ENTER].
Seite 93 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Diashowmodus Im Diashowmodus werden Bilder in Vollbildansicht angezeigt und nach dem 79) unter INTERVALL festgelegten Intervall im Miniaturbildbildschirmmenü ( weitergeschaltet. Sie können diese Funktion über das Diashow-Menü starten. Wählen Sie zur Anzeige des Diashow-Menüs die Option DIASHOW im Miniaturbildmodus aus und drücken Sie die ENTER-Taste an der Fernbedienung oder die INPUT-Taste am Projektor.
Seite 94: Intervall
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Sie können die Diashow in der gewünschten Konﬁguration abspielen. Konﬁgurieren Sie dazu die entsprechenden DIASHOW-Einträge unter MINIATURBILD. 1) ZURÜCK : Rückkehr zum Miniaturbildmodus. 2) WIEDERGABE : Spielt die Diashow ab. 3) START : Setzt die Nummer, bei der die Diashow beginnt.
Seite 95: Wiedergabemodus
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Playliste Die Playliste ist eine Textdatei im DOS-Format, in der die Anzeigereihenfolge der unbewegten Bilddateien in der Miniaturbildansicht bzw. der Diashow festgelegt ist. Der Dateiname der Playliste ist “playlist.txt” sie kann am Computer editiert werden. Sie wird beim Starten der Präsentation OHNE PC bzw.
Seite 96: Usb-Display
• Wird die Meldung “Warten auf Verbindung.” weiterhin angezeigt, während das USB- Kabel angeschlossen ist, das USB-Kabel bitte abziehen und nach einer Weile erneut anschließen. • Überprüfen sie, ob auf der Hitachi Web Site eine neuere Version zur Verfügung steht. http://www.hitachi-america.us/digitalmedia oder http://www.hitachidigitalmedia.com Befolgen Sie die Anweisungen auf der Update-Website.
Seite 97 Präsentations-Tools USB-Display (Fortsetzung) Diese Anwendung wird, wenn Sie aktiv ist, im Windows-Infobereich angezeigt. Sie können die Anwendung über Ihren Computer beenden, indem Sie im Menü die Option “Quit” auswählen. HINWEIS • “LiveViewer” (siehe Bedienungsanleitung – Netzwerkbetrieb) und diese Anwendung können nicht gleichzeitig genutzt werden.
Seite 98 Präsentations-Tools USB-Display (Fortsetzung) Kontextmenü Das rechts abgebildete Menü wird angezeigt, wenn Sie mit der rechten Maustaste auf das Anwendungssymbol im Windows-Infobereich klicken. Display : Das schwebende Menü wird angezeigt und das Symbol (Anzeigen) verschwindet aus dem Windows-Infobereich. Quit : Die Anwendung wird beendet und das Symbol verschwindet (Beenden) aus dem Windows-Infobereich.
Seite 99: Fenster Optionen
Wenn Sie die Markierung aus dem Kästchen [Keep PC resolution] entfernen, wird die Bildschirmauﬂösung Ihres Computers wie folgt umgeschaltet und die Anzeigegeschwindigkeit beschleunigt sich gegebenenfalls. CP-A221N, CP-A301N: 1024 x 768 (XGA) CP-AW251N: 1280 x 800 (WXGA) Unterstützt Ihr Computer die oben angegebene Bildschirmauﬂösung nicht, wird aus den entsprechend kleineren, vom Computer unterstützten, Auﬂösungen die...
Seite 100 Präsentations-Tools USB-Display (Fortsetzung) Display LiveViewer Lite for USB Wenn das LiveViewer-Anwendungsfenster auf dem Bildschirm angezeigt werden soll, markieren Sie bitte das Kontrollkästchen. HINWEIS • Anmerkungen werden möglicherweise nicht im Projektorbild eingeblendet, wenn diese Option deaktiviert ist. About (Info) Die Versionsinformationen von “LiveViewer Lite for USB” werden angezeigt.
Seite 101: Wartung
Wartung Wartung Lampe austauschen Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen.
Seite 102: Lampenwarnung
Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.
Seite 103: Reinigung Und Austausch Des Luftﬁlters
Wartung Reinigung und Austausch des Luftﬁlters Die Luftﬁltereinheit an diesem Projektor besteht aus einer Filterabdeckung, zwei Sorten Filtern und einem Filterrahmen. Das neue doppelgroße Filtersystem soll länger halten. Bitte prüfen und reinigen Sie es aber regelmäßig, um die gute Lüftung zu bewahren, die für normalen Betrieb des Projektors erforderlich ist.
Seite 104 Wartung Luftﬁlter reinigen und ersetzen (Fortsetzung) Schalten Sie den Projektor ein und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF. MENÜ zurück. (1) Drücken Sie die MENU-Taste zur Anzeige eines Menüs. (2) Gehen Sie mit der Taste ▼/▲ auf FILTER-TIMER, und drücken Sie dann die Taste ►.
Seite 105: Austausch Der Internen Uhr Batterie
Dieser Projektor hat eine interne Uhr, die eine Batterie verwendet. Wenn die Uhr nicht richtig funktioniert, wechseln Sie zunächst die Batterie. HITACHI MAXELL oder HITACHI MAXELL ENERGY, Teil Nummer CR2032 oder CR2032H. Schalten Sie den Projektor aus, und ziehen Sie Batteriefachdeckel den Netzstecker ab.
Seite 106: Spiegel Und Linse Pﬂegen
Wartung Spiegel und Linse pﬂegen Wenn der Projektionsspiegel oder die Linse fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden. Behandeln Sie Spiegel und Linse immer vorsichtig. Schalten Sie den Projektor aus und ziehen Sie das Netzleitung ab. Kühlen Sie den Projektor ab, indem Sie ihn eine Weile sein lassen.
Seite 107: Sonstige Pﬂege
Wartung Sonstige Pﬂege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. Pﬂege des Gehäuses und der Fernbedienung Falsche Pﬂege kann zu Beeinträchtigungen wie Verfärbung, Abblättern von Farbe usw.
Seite 108: Fehlersuche
Fehlersuche Fehlersuche Bei einem abnormalen Ereignis unterbrechen Sie den Gebrauch des Projektors sofort. WARNUNG ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitungen, Eindringen von Flüssigkeiten oder Fremdkörpern usw.
Seite 109 Präsentations-Tools Verwandte Meldungen (Fortsetzung) Meldung Beschreibung Die Temperatur im Inneren des Geräts steigt. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Prüfen Sie die folgenden Punkte und schalten Sie das Gerät dann wieder ein. •...
Seite 110: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen Wenn die Anzeigen LAMP, TEMP und POWER nicht wie gewöhnlich funktionieren, führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Leuchtet Leuchtet Leuchtet Der Projektor ist im Standby-Zustand. Siehe Abschnitt "Gerät ein/aus".
Seite 111 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Es besteht die Möglichkeit, dass das Innere des Geräts zu heiß geworden ist. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die folgenden Punkte und schalten Sie das Gerät wieder ein.
Seite 112: Alle Einstellungen Zurücksetzen
Fehlersuche Alle Einstellungen zurücksetzen Wenn die Korrektur falscher Einstellungen zu schwierig ist, können mit der Funktion WERKS- 64) sämtliche Einstellungen (mit Ausnahme RÜCKST. unter SERVICE im Menü OPT. ( von Einstellungen wie SPRACHE, LAMPENZEIT, FILTER-TIMER, FILTERMELDUNG, SICHERHEIT und NETZWERK) zu den werkseitigen Vorgaben zurückgesetzt werden. Nicht auf Gerätefehler hinweisende Anzeichen Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch.
Seite 113 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Signalleitungen sind nicht richtig angeschlossen. 9 ~ 13 Schließen Sie die Audioleitungen richtig an. Die Stummschalte-Funktion (MUTE) ist eingeschaltet. Zum Wiederherstellen des Tons drücken Sie die MUTE-oder VOLUME +/- -Taste an der Fernbedienung.
Seite 114 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Video- Die Funktion EINFRIEREN ist eingeschaltet. Bildschirmanzeige Drücken Sie die FREEZE-Taste, um den Bildschirm auf friert ein. Normalbild zurückzuschalten. Farbeinstellungen sind nicht richtig. Die Farben Ändern Sie die Einstellungen FARB-TEMP.
Seite 115 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Der Computer, Der Computer kann mit der aktuellen Hardware- der mit dem USB Konﬁguration nicht hochfahren. TYPE B-Anschluss Entfernen Sie das USB-Kabel und schließen Sie es nach dem des Projektors Hochfahren des Computers erneut an.
Seite 116: Technische Daten
Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die Projektorsoftware”. (auf der CD)
Seite 117: Funktionen
Projektor CP-A221N/CP-A301N/CP-AW251N (Typen-Nrn. CP-A221N, CP-A221NM, CP-A301N, CP-A301NM, CP-AW251N, CP-AW251NM) Bedienungsanleitung (detailliert) Netzwerkbetrieb Haben Sie vielen Dank für den Kauf dieses Produkts. Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht. Informationen zur ordnungsgemäßen Verwendung dieses Produkts ﬁnden Sie in diesem und den anderen Produkthandbüchern.
Seite 118 Inhalt Inhalt 1. Verbindung mit dem Netzwerk ..........4 1.1 Systemvoraussetzungen ................4 1.1.1 Notwendige Vorbereitungen ..................... 4 1.1.2 PC-Hardware- und Softwarevoraussetzungen ..............4 1.2 Installation von “LiveViewer” ............... 6 1.2.1 Installation von “LiveViewer” .................... 6 1.2.2 Aktualisieren von “LiveViewer” ..................8 1.3 Vorgehensweise bei der Herstellung einer Netzwerkverbindung ....
Seite 119 Inhalt 3. Web-Steuerung ............... 46 3.1 Login ......................47 3.2 Netzwerkinformationen ................49 3.3 Netzwerk Einstellungen ................50 3.4 Port-Einstellungen ..................51 3.5 E-Mail-Einstellungen ................53 3.6 Benachrichtigungseinstellungen ............... 54 3.7 Zeitplaneinstellungen ................56 3.8 Datums-/Uhrzeiteinstellungen ..............59 3.9 Sicherheitseinstellungen ................61 3.10 Projektorsteuerung .................
Seite 120: Verbindung Mit Dem Netzwerk
1. Verbindung mit dem Netzwerk 1. Verbindung mit dem Netzwerk 1.1 Systemvoraussetzungen 1.1.1 Notwendige Vorbereitungen Die folgenden Ausrüstungsteile sind zum Anschließen des Projektors an Ihren Computer über das Netzwerk erforderlich. Projektor LAN Leitung (zum Anschluss des Projektors an ein Netzwerk): CAT-5 oder größer Computer (mindestens 1 Gerät): mit dem Netzwerk-Merkmal ausgestattet (100Base-TX or 10Base-T) 1.1.2 PC-Hardware- und Softwarevoraussetzungen...
Seite 121 Computer aus. Lesen Sie dazu in der Bedienungsanleitung des Computers oder der Anleitung von Windows nach. CP-A221N, CP-A301N: 1024 x 768 (XGA) CP-AW251N: 1280 x 800 (WXGA) Wird eine Auﬂösung ausgewählt, die größer ist als die angegebene, schaltet der Projektor um und zeigt die speziﬁzierte Auﬂösung an.
Seite 122: Installation Von "Liveviewer
1. Verbindung mit dem Netzwerk 1.2 Installation von “LiveViewer” 1.2.1 Installation von “LiveViewer” Die “LiveViewer”-Software muss auf allen PCs installiert sein, die über ein Netzwerk mit den Projektor verbunden werden sollen. Sie müssen sich als Administrator anmelden, um die Software installieren zu können.
Seite 123 1. Verbindung mit dem Netzwerk 1.2 Installation von “LiveViewer” (Fortsetzung) 6) Der License Agreement Dialog erscheint. Wenn Sie zustimmen, wählen Sie “I accept the terms of the license agreement” und drücken Sie auf [Next]. 7) Der Dialog zur Auswahl des Zielordners erscheint.
Seite 124: Aktualisieren Von "Liveviewer
1. Verbindung mit dem Netzwerk 1.2 Installation von “LiveViewer” (Fortsetzung) 1.2.2 Aktualisieren von “LiveViewer” Überprüfen sie, ob auf der Hitachi Web Site eine neuere Version zur Verfügung steht. http://www.hitachi-america.us/digitalmedia oder http://www.hitachidigitalmedia.com Für einige in diesem Handbuch beschriebene Funktionen ist “LiveViewer” Version 4.xx erforderlich.
Seite 125: Vorgehensweise Bei Der Herstellung Einer Netzwerkverbindung
1. Verbindung mit dem Netzwerk 1.3 Vorgehensweise bei der Herstellung einer Netzwerkverbindung Stellen Sie, bevor Sie Ihren PC über ein Netzwerk mit dem Projektor verbinden, sicher, dass der LAN-Anschluss des Projektors als Eingangsquelle ausgewählt ist Betrieb im Bedienungsanleitung – Benutzerhandbuch). Andernfalls kann keine Verbindung hergestellt werden.
Seite 126: Starten Sie "Liveviewer
1. Verbindung mit dem Netzwerk 1.3 Vorgehensweise bei der Herstellung einer Netzwerkverbindung (Fortsetzung) 1.3.2 Starten sie “LiveViewer” Starten sie “LiveViewer” auf ihrem PC, indem sie einen der folgenden Schritte ausführen. • Doppelklicken Sie das “LiveViewer” Ikon auf dem Desktop ihres PC. •...
Seite 127: Auswahl Des Netzwerkverbindungsmodus
1. Verbindung mit dem Netzwerk 1.4 Auswahl des Netzwerkverbindungsmodus Nachdem sie “LiveViewer” starten, erscheint das Bild “Select the Network Connection...” (Netzwerkverbindung auswählen...). Wählen sie die Netzwerkverbindung, die sie verwenden mögen. Es gibt 3 Optionen in dem Menü. • Wireless LAN (Drahtlose LAN-Verbindung) •...
Seite 128 1. Verbindung mit dem Netzwerk 1.4 Auswahl des Netzwerkverbindungsmodus (Fortsetzung) A network connection was not established. (Es ist nicht gelungen, eine Netzwerkverbindung herzustellen.) Diese Anzeige erscheint, wenn der Projektor nicht über ein LAN Leitung mit ihrem PC verbunden ist, obwohl herkömmliches LAN ausgewählt wurde.
Seite 129: Auswahl "Meine Verbindung
1. Verbindung mit dem Netzwerk 1.4 Auswahl des Netzwerkverbindungsmodus (Fortsetzung) 1.4.2 Auswahl “Meine Verbindung” Wählen sie [My Connection] (Meine Verbindung) und klicken Sie [Connect]. Wenn sie Meine Verbindung wählen, wird der PC mit dem Projektor über das Netzwerk unter Verwendung der voreingestellten Proﬁldaten mit Meine Verbindung verbunden.
Seite 130 1. Verbindung mit dem Netzwerk 1.4 Auswahl des Netzwerkverbindungsmodus (Fortsetzung) Are you sure you want to connect the selected projector? (Sind sie sicher, dass sie den ausgewählten Projektor verbinden wollen?) Diese Meldung erscheint, wenn der Drahtlosadapter, den sie ausgewählt haben, bereits für eine andere Netzwerkverbindung verwendet wird.
Seite 131: Auswahl Der Netzwerkverbindungsmethode
1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode Es gibt verschiedene Möglichkeiten, die Verbindung zum Netzwerk herzustellen. • Enter Passcode (Geben Sie den Passcode ein) • Conﬁgure manually (Manuell konﬁgurieren) • Select from list (Auswahl aus der Liste) Wählen sie eine aus, die ihren Bedürfnissen entspricht.
Seite 132: Verbindung Mit Passcode
1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode (Fortsetzung) 1.5.1 Verbindung mit Passcode Das einzigartige Passcodesystem ermöglicht ihnen eine sehr schnelle und einfache Verbindung zu dem Netzwerk. Bei dem Passcode handelt es sich um einen Code, der die Netzwerkeinstellungen in den Projektor überträgt.
Seite 133 1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode (Fortsetzung) Methode 2 1) Schalten sie den Projektor an und vergewissern sie sich, dass ein Bild erscheint. 2) Betätigen sie MENU in der Fernbedienung oder die Pfeiltasten ▲/▼ auf dem Projektor um das Menü auf den Bildschirm zu übertragen. 3) Verwenden sie die Pfeiltasten ▲/▼...
Seite 134 1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode (Fortsetzung) (2) Eingabe des Passcode Wenn Sie unter 1.5 [Enter PassCode] eingegeben haben, wird der "Please enter the PassCode"-Bildschirm angezeigt. Geben sie dann den Passcode in Vierergruppen in die drei Felder ein (insgesamt 12 Zeichen). Beispiel PASSCODE: 1234 - 5678 - 9ABC Nach der Eingabe des Passcodes, klicken Sie [Connect] um die Verbindung zu dem Projektor.
Seite 135 1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode (Fortsetzung) A network connection could not be established. (Es ist nicht gelungen, eine Netzwerkverbindung herzustellen.) Windows verhinderte die Konﬁguration des Netzwerks. Melden Sie sich mit Benutzerrechten bei Windows an. Klicken Sie [OK], woraufhin das “LiveViewer”...
Seite 136 1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode (Fortsetzung) Wenn Sie das Kontrollkästchen "Not displaying conﬁrmation dialog for adding Network settings" aktivieren, speichert der Projektor die derzeitige Konﬁguration und dieser Dialog wird nicht mehr angezeigt. Um diesen Dialog erneut anzuzeigen, klicken Sie auf das Symbol Opt. “LiveViewer”-Hauptmenü...
Seite 137 1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode (Fortsetzung) Are you sure you want to connect the selected projector? (Sind sie sicher, dass sie den ausgewählten Projektor verbinden wollen?) Diese Meldung erscheint, wenn der Drahtlosadapter, den sie ausgewählt haben, bereits für eine andere Netzwerkverbindung verwendet wird.
Seite 138 1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode (Fortsetzung) (3) Manuelle Konﬁ gurierung 18) müssen Sie die Netzwerkkonﬁ guration Nach der Eingabe des Passcodes ( manuell eingeben, wenn Sie eine Subnet-Maske einer anderen Klasse als A, B oder C verwenden. ( 23).
Seite 139 1. Verbindung mit dem Netzwerk 1.5 Auswahl der Netzwerkverbindungsmethode (Fortsetzung) Herkömmliches LAN 1) Geben sie die folgenden Daten für den Projektor zu steuern. Subnet Maske *1: 255.255.255.128 (Beispiel) 2) Klicken Sie [Connect]. 3) Die Netzwerkverbindung wird eingerichtet. Folgen sie den Anweisungen von Abschnitt 1.8 Verbindung mit Ihrem Ziel bestätigen.
Seite 140: Manuelle Konﬁguration
1. Verbindung mit dem Netzwerk 1.6 Manuelle Konﬁguration Es gibt 3 Möglichkeiten für die manuelle Konﬁguration. unten) • Proﬁle (Proﬁl) ( • History (Verlauf) ( • Conﬁgure Network Setting Manually (Manuelle Konﬁguration der Netzwerkeinstellungen) ( Wenn Sie “Conﬁgure Network Settings Manually”...
Seite 141: Verbindungsverlauf
1. Verbindung mit dem Netzwerk 1.6 Manuelle Konﬁguration (Fortsetzung) 1.6.2 Verbindungsverlauf “LiveViewer” kann die Netzwerk Einstellungen beim Verbinden mit dem Projektor als Eintrag im Verlauf speichern. Daraufhin können Sie Einträge aus dem Verlauf auswählen und dadurch rasch eine Verbindung zwischen Netzwerk und Projektor herstellen.
Seite 142: Netzwerkeinstellungen Manuell Konﬁgurieren
1. Verbindung mit dem Netzwerk 1.7 Netzwerkeinstellungen manuell konﬁgurieren Alle Einstellungen der Netzwerkverbindung zwischen dem Projektor und dem PC werden von Hand eingetragen. Wählen Sie [Conﬁgure network setting manually] (Manuelle Konﬁguration der Netzwerkeinstellungen). Welche Information sie von Hand eintragen müssen, hängt von der Art und Weise ab, wie sie Projektor und PC verbinden möchten.
Seite 143 1. Verbindung mit dem Netzwerk 1.7 Netzwerkeinstellungen manuell konﬁ gurieren (Fortsetzung) Wireless LAN 1) Einstellung am Zugangspunkt. *1 Geben sie folgende Daten ein. SSID : WirelessAccessPoint (Beispiel) Encryption (Verschlüsselung): WEP64bit (Beispiel) Encryption key (Schlüssel) *2: ********** (Beispiel) Mode (Modus): INFRASTRUCTURE 2) Click [Next].
Seite 144 1. Verbindung mit dem Netzwerk 1.7 Netzwerkeinstellungen manuell konﬁgurieren (Fortsetzung) Herkömmliches LAN 1) Geben sie die folgenden Daten für den Projektor zu steuern. *1 IP address (IP-Adresse): 192.168.1.10 (Beispiel) Subnet mask (Subnet-Maske): 255.255.255.0 (Beispiel) 2) Klicken Sie [Connect]. 3) Die Netzwerkverbindung wird eingerichtet. Folgen sie den Anweisungen von Abschnitt 1.8 Verbindung mit Ihrem Ziel bestätigen.
Seite 145 1. Verbindung mit dem Netzwerk 1.7 Netzwerkeinstellungen manuell konﬁgurieren (Fortsetzung) Wenn Sie eine Netzwerkkonﬁguration auf Ihrem Computer hinzufügen müssen, um eine Verbindung zum Projektor herzustellen. Dieser Dialog wird angezeigt, wenn Sie eine Netzwerkkonﬁguration auf Ihrem Computer hinzufügen müssen, um eine Verbindung zum Projektor herzustellen.
Seite 146 1. Verbindung mit dem Netzwerk 1.7 Netzwerkeinstellungen manuell konﬁgurieren (Fortsetzung) Wenn die eingegebene IP-Adresse und die IP- Adresse des Projektors identisch sind, wird die rechts dargestellte Warnmeldung angezeigt. Klicken Sie auf [OK] und geben Sie dann eine von der IP-Adresse des Projektors abweichende IP-Adresse in den Dialog zur Änderung der Netzwerkkonﬁguration ein.
Seite 147: Verbindung Mit Ihrem Ziel Bestätigen
1. Verbindung mit dem Netzwerk 1.8 Verbindung mit Ihrem Ziel bestätigen 1.8.1 Verbindung und Übertragung Sobald die Netzwerk Verbindung hergestellt ist, erscheint die Anzeige "Connection to Projector successful" (Verbindung mit dem Projektor gelungen). Überprüfen sie, dass genau der Projektor, der ihre Bilder verarbeiten soll, ausgewählt ist, indem sie den Projektornamen und die angezeigte IP Adresse überprüfen.
Seite 148 1. Verbindung mit dem Netzwerk 1.8 Verbindung mit Ihrem Ziel bestätigen (Fortsetzung) A Slideshow is currently running on the projector that you are trying to display to. (Momentan wird der Projektor, den sie benutzen möchten, für eine Diashow verwendet.) Der Projektor, den sie für ihre Bilder verwenden möchten, beﬁndet sich im Diashowmodus in einer Präsentation OHNE •...
Seite 149: Verbindungsfehler
1. Verbindung mit dem Netzwerk 1.8 Verbindung mit Ihrem Ziel bestätigen (Fortsetzung) 1.8.2 Verbindungsfehler Wenn die Verbindung mit dem Projektor nicht hergestellt werden konnte, erscheint die Fehlermeldung "Network Connection not established" (Netzwerkverbindung konnte nicht hergestellt werden). Klicken Sie [OK], Es erscheint das “LiveViewer”-Hauptmenü, auch wenn kein Netzwerk eingerichtet ist.
Seite 150: Proﬁldaten
1. Verbindung mit dem Netzwerk 1.9 Proﬁldaten 1.9.1 Charakteristika von Proﬁldaten Die Netzwerkeinstellungen für die Verbindung von Projektor und PC können gespeichert werden als Proﬁl Daten. Sobald die Daten einmal gespeichert sind, müssen sie sie lediglich auswählen um eine Verbindung mit Netzwerk. Dies wird empfohlen, wenn dieselbe Netzwerk Verbindung häuﬁg genutzt wird.
Seite 151: Bearbeitung Von Proﬁldaten
1. Verbindung mit dem Netzwerk 1.9 Proﬁldaten (Fortsetzung) 1.9.3 Bearbeitung von Proﬁldaten Gegebenenfalls können die Proﬁldaten auf dem Bildschirm "Manuelle Konﬁguration" bearbeitet werden. ( 1) Wählen Sie [Proﬁle], und dann eines der aufgelisteten Proﬁle. 2) Klicken Sie [Edit]. 3) "Edit proﬁle" (Proﬁl bearbeiten) wird angezeigt. 4) Bearbeiten sie die notwendigen Daten.
Seite 152: Registrieren Sie Meine Verbindung
1. Verbindung mit dem Netzwerk 1.9 Proﬁldaten (Fortsetzung) 1.9.4 Registrieren sie Meine Verbindung Ein häuﬁg benutztes Proﬁl kann unter den Meine Verbindung-Proﬁldaten gespeichert werden. Sobald die Daten einmal gespeichert sind, brauchen sie nur noch Meine Verbindung zur Verbindung mit dem Netzwerk aufzurufen. ( 1) Klicken Sie [My Connection].
Seite 153 1. Verbindung mit dem Netzwerk 1.9 Proﬁldaten (Fortsetzung) In gleicher Weise können sie ein Proﬁl in Meine Verbindung registrieren, wenn die Netzwerkbindung hergestellt ist. Wenn sie eingerichtet ist, wird "Connection to Projector successful" (Verbindung zum Projektor erfolgreich) enbildschirm erscheint. ( Wenn sie die aktuellen Verbindungseinstellungen für Meine Verbindung verwenden möchten, markieren...
Seite 154: Netzwerkpräsentation
2. Netzwerkpräsentation 2. Netzwerkpräsentation 2.1 Verwendung von “LiveViewer” Sobald sie die Verbindung zwischen ihrem Projektor und dem PC hergestellt haben, wird das“LiveViewer” Hauptmenü auf ihrem PC angezeigt. Im Hauptmenü können Sie Einstellungen konﬁgurieren und Funktionen aktivieren, um Ihre Bilder an den Projektor zu senden. 2.1.1 Hauptmenü...
Seite 155 2. Netzwerkpräsentation 2.1 Verwendung von “LiveViewer” (Fortsetzung) e Bedienelement Standbild Auf dem Bildschirm erscheint ein Standbild. Das letzte Bild erscheint als Standbild. Sie können die Bilder auf ihrem PC überarbeiten, ohne sie auf dem Bildschirm des Projektors anzuzeigen. r Bedienelement Display-Modus ( Hiermit welchseln sie zwischen Einzel-PC-Modus und Multi-PC-Modus.
Seite 156: Anzeige Des Status
2. Netzwerkpräsentation 2.1 Verwendung von “LiveViewer” (Fortsetzung) 2.1.2 Anzeige des Status 1) Indikator Der Indikator zeigt folgendes. Indikator Status Hinweis Die Netzwerkverbindung zum Projektor ist Nicht verbunden noch nicht eingerichtet. Die Netzwerkverbindung besteht, aber die Hold Bildübertragung ist angehalten. Die Netzwerkverbindung besteht und Bilder Verbunden werden von dem PC an den Projektor.
Seite 157: Umschalten Des Display-Modus
2. Netzwerkpräsentation 2.1 Verwendung von “LiveViewer” (Fortsetzung) 2.1.3 Umschalten des Display-Modus “LiveViewer” verfügt über einen Einzel-PC-Modus und einen Multi-PC-Modus. Zwischen den Modi kann auf dem Hauptmenü umgeschaltet werden. 1) Klicken Sie auf das Hauptmenü Die unten gezeigten Bedienelemente werden angezeigt. :Status Anzeige 2) Wählen Sie eine der Tasten q zu t, und klicken Sie sie an.
Seite 158: Menü Opt
2. Netzwerkpräsentation 2.1 Verwendung von “LiveViewer” (Fortsetzung) 2.1.4 Menü Opt. Klicken Sie die Optionstaste und das Optionsmenü erscheint. q “Not displaying conﬁrmation dialog for adding Network settings” Mit dieser Einstellung können Sie wählen, ob der Bestätigungsdialog beim 20, 29) bei der Verbindung Ihres Hinzufügen einer Netzwerkkonﬁguration ( Computers mit dem Projektor angezeigt werden soll.
Seite 159: Benutzername Anzeigen
2. Netzwerkpräsentation 2.1 Verwendung von “LiveViewer” (Fortsetzung) e Presenter-Modus Beim Einzel-PC Modus steht der Projektor exklusiv einem PC zur Verfügung und erlaubt keinen von irgendeinem anderen PC, falls der Presenter- Modus eingestellt ist auf “LiveViewer”. So können sie bei einer Präsentation sicher sein, dass das Bild nicht ungewollt durch ein Bild von einem anderen PC ersetzt wird.
Seite 160: Start Der Netzwerkpräsentation
2. Netzwerkpräsentation 2.2 Start der Netzwerkpräsentation In diesem Kapitel wird die Netzwerkpräsentationsfunktion erläutert, mit der Sie über ein Netzwerk übertragene Computerbilder projizieren können. Mithilfe von “LiveViewer” können Sie ohne Computerkabel Bilder von einem oder mehreren PCs projizieren, indem Sie den Projektor an ein vorhandenes Netzwerk anschließen.
Seite 161: Presenter-Modus
2. Netzwerkpräsentation 2.2 Start der Netzwerkpräsentation (Fortsetzung) 2) Multi PC Modus Der Bildschirm des Projektors ist in 4 Teile gegliedert. Der Projektor zeigt in jeweils einem Teil die Bilder, die von einem PC stammen. Insgesamt kann der Projektor gleichzeitig die Bilder von 4 PCs zeigen. 2.2.2 Presenter-Modus Beim Einzel-PC Modus steht der Projektor exklusiv einem PC zur Verfügung und erlaubt keinen von irgendeinem anderen PC, falls der Presenter-Modus eingestellt...
Seite 162: Web-Steuerung
3. Web-Steuerung 3. Web-Steuerung Sie können den Projektor über das Netzwerk von einem Browser auf dem PC aus einstellen und steuern, sofern beide mit dem selben Netzwerk verbunden sind. HINWEIS • Internet Explorer 6.0 oder höher wird benötigt. • Wenn JavaScript in ihrem Browser deaktiviert ist, müssen sie es aktivieren, um die Web Sites des Projektors richtig benutzen zu können.
Seite 163: Login
3. Web-Steuerung 3.1 Login Um die Web-Steuerfunktion verwenden zu können, müssen Sie sich mit Ihrem Benutzernamen und Ihrem Passwort anmelden. ( Beachten sie das Folgende für die Konﬁgurierung und Steuerung des Projektors über einen Browser. Beispiel: Wenn die IP Adresse des Projektors eingestellt ist auf 192.168.1.10: 1) Zeigen Sie das Anmeldefenster wie rechts abgebildet an.
Seite 164 3. Web-Steuerung 3.1 Login (Fortsetzung) Nachfolgend ﬁnden Sie die werkseitigen Voreinstellungen für Benutzernamen und Passwort. Benutzername Passwort Administrator <blank> Bei erfolgreicher Anmeldung wird der folgende Bildschirm angezeigt. Hauptmenü 3) Klicken Sie im Hauptmenü auf das gewünschte Bedien- oder Konﬁgurationselement.
Seite 165: Netzwerkinformationen
3. Web-Steuerung 3.2 Netzwerkinformationen Zeit die aktuellen Netzwerk Konﬁgurations Einstellungen des Projektors an. Abschnitt Beschreibung Projektorname Zeigt die Einstellungen für den Projektor Namen. DHCP Zeigt die DHCP Konﬁgurations Einstellungen. IP-Adresse Zeigt die aktuelle IP Adresse. Subnetzmaske Zeigt die Subnetzmaske. Standardgateway Zeigt das voreingestellte gateway.
Seite 166: Netzwerk Einstellungen
3. Web-Steuerung 3.3 Netzwerk Einstellungen Zeigt und konﬁguriert Netzwerk Einstellungen. Abschnitt Beschreibung IP-Konﬁguration Konﬁguriert Netzwerk Einstellungen. DHCP EIN Aktiviert DHCP. DHCP EIN Deaktiviert DHCP. IP-Adresse Conﬁguriert die IP Adresse, sofern DHCP deaktiviert ist. Subnetzmaske Conﬁguriert die Subnetzmaske, sofern DHCP deaktiviert ist. Standardgateway Conﬁguriert den Standardgateway, sofern DHCP deaktiviert ist.
Seite 167: Port-Einstellungen
3. Web-Steuerung 3.4 Port-Einstellungen Zeigt und konﬁguriert die Einstellungen der Kommunikationsports. Abschnitt Beschreibung Netzsteuerport1 (Port 23) Konﬁguriert command control port 1 (Port 23). Port geöffnet Klicken Sie [Ein] um Port 23 zu verwenden. Klicken Sie [Ein] alls eine Authentiﬁzierung verlangt wird für Authentiﬁzierung diesen Port.
Seite 168 3. Web-Steuerung 3.4 Port-Einstellungen (Fortsetzung) Abschnitt Beschreibung SNMP-Port Konﬁguriert den SMTP port. Port geöffnet Klicken Sie [Ein] um Port 23 zu verwenden. Konﬁguriert das Ziel der SNMP Trap im IP Format. • Diese Adresse kann nicht nur als IP, sondern auch als Domain Name eingegeben werden, wenn der aktuelle DNS Trap-Adresse Server entsprechend in das Netzwerk Einstellungen.
Seite 169: E-Mail-Einstellungen
3. Web-Steuerung 3.5 E-Mail-Einstellungen Zeit und konﬁguriert E-mail Adressen Einstellungen. Abschnitt Beschreibung Klicken Sie [Ein] um die E-mail Funktion zu nutzen. E-Mail senden Konﬁgurieren sie die Bedingungen für den E-Mail-Versand bei den Benachrichtigungseinstellungen. Konﬁguriert die Adresse des Mail Servers im IP Format. •...
Seite 170: Benachrichtigungseinstellungen
3. Web-Steuerung 3.6 Benachrichtigungseinstellungen Zeigt und konﬁguriert Fehler und Alarm Einstellungen. Abschnitt Beschreibung Abdeckungsfehler Die Lampenabdeckung ist nicht richtig befestigt. Lüfterfehler Der Kühlventilator läuft nicht. Die Lampe funktioniert nicht; es besteht die Möglichkeit, dass Lampenfehler im Inneren eine Überhitzung vorliegt. Temperaturfehler Es besteht die Möglichkeit, dass im Inneren eine Überhitzung vorliegt.
Seite 171 3. Web-Steuerung 3.6 Benachrichtigungseinstellungen (Fortsetzung) Die Alarm Meldungen werden unten gezeigt. Abschnitt Beschreibung Konﬁguriert den Zeitpunkt des Alarms. Alarmzeit (Nur bei Lampenzeitalarm und Filterzeitalarm.) SNMP-Trap Klicken Sie [Ein] um den SNMP Trap Alarm zu aktivieren. Klicken Sie [Ein] um den E-mail Alarm zu aktivieren. E-Mail senden (Außer bei Kaltstart und Authentiﬁzierungsfehler.) Konﬁguriert das Subjekt-Feld eines zu versendenen E-mails.
Seite 172: Zeitplaneinstellungen
3. Web-Steuerung 3.7 Zeitplaneinstellungen Zeigt und konﬁguriert die Ablaufeinstellungen. Abschnitt Beschreibung Täglich Konﬁguriert die täglichen Abläufe. Sonntag Konﬁguriert die Abläufe für Sonntag. Montag Konﬁguriert die Abﬂäufe für Montag. Dienstag Konﬁguriert die Abﬂäufe für Dienstag. Mittwoch Konﬁguriert die Abﬂäufe für Mittwoch. Donnerstag Konﬁguriert die Abﬂäufe für Donnerstag.
Seite 173 3. Web-Steuerung 3.7 Zeitplaneinstellungen (Fortsetzung) Die Ablaufeinstellungen werden unten gezeigt. Abschnitt Beschreibung Zeitplan Klicken Sie [Ein] und aktiviern sie die Ablaufplanung. Stellt Monat und Tag ein. Datum (Monat/Tag) Dieser Gegenstand erscheint nur, wenn Bestimmtes Datum (Nr. 1-5) gewählt ist. Klicken Sie [Übernehmen] um die Einstellungen zu speichern. Die aktuellen Ablaufeinstellungen werden in der Ablauﬂiste gezeigt.
Seite 174 3. Web-Steuerung 3.7 Zeitplaneinstellungen (Fortsetzung) HINWEIS • Wenn der Projektor an einen anderen Ort gebracht wird, muss vor der Konﬁguration des Zeitplans das Datum und die Uhrzeit kontrolliert werden. Starke Erschütterungen können eventuell die Einstellungen für Datum 59) verändern. und Zeit ( •...
Seite 175: Datums-/Uhrzeiteinstellungen
3. Web-Steuerung 3.8 Datums-/Uhrzeiteinstellungen Zeigt und konﬁguriert die Einstellungen von Datum und Zeit. Abschnitt Beschreibung Aktuelles Datum Konﬁguriert das aktuelle Datum im Jahr/Monat/Tag Format. Konﬁguriert die aktuelle Zeit im Stunde:Minute:Sekunde Aktuelles Datum Format. Klicken Sie [EIN] um die Daten für Sommer/Winter Zeit Sommerzeit einzustellen und nehmen sie die folgenden Einstellungen vor.
Seite 176 3. Web-Steuerung 3.8 Datums-/Uhrzeiteinstellungen (Fortsetzung) Abschnitt Beschreibung Angabe der Zeitdifferenz. Geben sie dieselbe Zeitdifferenz Zeitzonendifferenz ein wie auf Ihrem PC. Wenn sie unsichert sind, wenden sie sich an ihren IT Spezialisten. Klicken Sie [EIN] um die Datum und Zeit Einstellung von dem SNTP SNTP Server zu beziehen;...
Seite 177: Sicherheitseinstellungen
3. Web-Steuerung 3.9 Sicherheitseinstellungen Zeigt und konﬁguriert Passwörter und andere Sicherheitseinstellungen. Abschnitt Beschreibung Benutzerkonto Konﬁguriert Benutzernamen und Passwort. Konﬁguriert den Benutzernamen. Benutzername Die Länge der text darf bis zu 255 alphanumerische Zeichen. Konﬁguriert das Passwort. Passwort Die Länge der text darf bis zu 255 alphanumerische Zeichen. Passwort erneut Wiederholen sie die Eingabe des Passwortes zum Zweck der eingeben...
Seite 178: Projektorsteuerung
3. Web-Steuerung 3.10 Projektorsteuerung Die in der nachfolgenden Tabelle aufgefuhrten Optionen konnen unter Zuhilfenahme des Projektorsteuerung menus ausgefuhrt werden. Wählen Sie mit der Maus einen Menüpunkt aus. Die meisten Einstellungen haben ein Submenü. Für weitere Einzelheiten, sehen Sie in der Tabelle nach.
Seite 179 3. Web-Steuerung 3.10 Projektorsteuerung (Fortsetzung) Abschnitt Beschreibung BILD HELLIGKEIT Einstellung der Helligkeit. KONTRAST Einstellung des Kontrastes. GAMMA Einstellung des Gammawertes. FARB-TEMP. Einstellung der Farbtem. FARBE Einstellung der Farbe. F-TON Einstellung des F-Tons. SCHÄRFE Einstellung der Schärfe. AKTI. BLENDE Wahlt die aktive Iriseinstellung. MY MEMORY Speichert die Einst-Speich.
Seite 180: Monitor-Ausgang
D-ZOOM Stellt das Zoom ein. D-SHIFT V Stellt die vertikale Bildposition ein. D-SHIFT H Stellt die horizontale Bildposition ein. BILDPOSITION (CP-A221N, Wählt die vertikale Bildposition aus. CP-A301N) BILDPOSITION H Wählt die horizontale Bildposition aus. (CP-AW251N) KEYSTONE V Einstellung der vertikale Trapezverzerrungskorrektur.
Seite 181 3. Web-Steuerung 3.10 Projektorsteuerung (Fortsetzung) Abschnitt Bechreibung AUDIO LAUTST. Einstellung der Lautstärke. LAUTSPRECHER Eingebauter Lautsprecher ein/aus. AUDIOQUELLE - Zuweisung des AUDIOQUELLE-COMPUTER IN1 COMPUTER IN1 Eingangsport. AUDIOQUELLE - Zuweisung des AUDIOQUELLE-COMPUTER IN2 COMPUTER IN2 Eingangsport. AUDIOQUELLE - LAN Zuweisung des AUDIOQUELLE-LAN Eingangsport. AUDIOQUELLE - USB Zuweisung des AUDIOQUELLE-USB TYPE A Eingangsport.
Seite 182 3. Web-Steuerung 3.10 Projektorsteuerung (Fortsetzung) Abschnitt Beschreibung OPT. AUTOM.SUCHE Schaltet die automatische Suche nach Signal ein/aus. DIREKTSTROM AN Schaltet die direkte Einschaltfunktion an/aus. Einstellung des Timer zum Ausschalten des Projektors, wenn AUTOMATIK AUS kein Signal empfangen wird. USB TYPE B Auswahl der Einstellung USB TYPE B.
Seite 183 3. Web-Steuerung 3.10 Projektorsteuerung (Fortsetzung) Die Funktionen aus der unteren Tabelle können über das Projektorsteuerung-Menü aufgerufen werden. Klicken Sie [Presenter-Modus verl]. Abschnitt Beschreibung SERVICE Presenter-Modus verl Obligatorisches Verlassen des Presenter-Modus.
Seite 184: Fernbedienung
3. Web-Steuerung 3.11 Fernbedienung Sie konnen Ihren Web-Browser zur Steuerung des Projektors benutzen. • Versuchen Sie nicht, den Projektor mit Hilfe der Fernbedienung des Projektors und gleichzeitig uber Ihren Web-Browser zu steuern. Dies kann zu Betriebsstorungen im Projektor fuhren. Die Funktionen auf der gebundelten Fernbedienung sind dem Web- Fernbedienungskontrollschirm zugewiesen.
Seite 185: Projektorstatus
3. Web-Steuerung 3.12 Projektorstatus Zeigt und konﬁguriert den aktuellen Projektor Status. Abschnitt Beschreibung Fehlerstatus Zeigt den aktuellen Fehlerstatus. Lampenzeit Zeigt die Benutzungsdauer der derzeit verwendeten Lampe. Filterzeit Zeigt die Benutzungsdauer des derzeit verwendeten Filters. Power-Status Zeit den aktuellen Powerstatus. Eingabestatus Zeigt die aktuelle Quelle des Eingangssignals.
Seite 186: Netzwerk-Neustart
3. Web-Steuerung 3.13 Netzwerk-Neustart Starten die Netzwerkverbindung des Projektors neu. Abschnitt Beschreibung Starten die Netzwerkverbindung des Projektors neu, um die Neustart neuen Konﬁgurationseinstellungen zu aktivieren. HINWEIS • Ein Neustart erfordert eine erneute Anmeldung, damit eine weitere Steuerung oder Konﬁgurierung des Projektors uber den Web-Browser erfolgen kann.
Seite 187: Die Funktion "Mein Bild
Die MEIN BILD Übertragung verlangt eine besondere Anwendung auf ihrem PC. Nutzen Sie das Programm, um die Bilddaten zu übertragen. Es kann von der Hitachi-Website heruntergeladen werden (http://www.hitachi-america.us/ digitalmedia oder http://www.hitachidigitalmedia.com). Lesen sie das Handbuch der Anwendung, um Anweisungen zu erhalten.
Seite 188 4. Die Funktion “Mein Bild” 4. Die Funktion “Mein Bild” (Fortsetzung) Konﬁgurieren Sie die folgenden Gegenstände über einen Webbrowser, wenn die Funktion MEIN BILD verwendet wird. Beispiel: Wenn die IP-Adresse des Projektors auf 192.168.1.10 gestellt ist: 1) Geben Sie "http://192.168.1.10/" im Adressfeld des Webbrowsers ein. 2) Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK].
Seite 189: Messenger-Funktion
Die Messenger-Funktion erfordert eine exklusive Anwendung auf Ihrem Computer. Zum Bearbeiten, Übertragen und Anzeigen der Textdaten verwenden Sie diese Anwendung. You can download it from the Hitachi web site (http://www.hitachi- america.us/digitalmedia oder http://www.hitachidigitalmedia.com). Einzelheiten zur Messenger-Funktion und Bedienung der Anwendung siehe Dokumentation der betreffenden Anwendung.
Seite 190 5. Messenger-Funktion 5. Messenger-Funktion (Fortsetzung) Konﬁgurieren Sie die folgenden Gegenstände von einem Webbrowser, wenn die Messenger-Funktion verwendet wird. Beispiel: Wenn die IP-Adresse des Projektors auf 192.168.1.10 gestellt ist: 1) Geben Sie "http://192.168.1.10/" im Adressfeld des Webbrowsers ein. 2) Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK].
Seite 191: Die Funktion "Netzbrücke
6. Die Funktion “Netzbrücke” 6. Die Funktion “Netzbrücke” Dieser Projektor ist mit der Funktion NETZBRÜCKE zur gemeinsamen Umsetzung über ein Netzwerkprotokoll und eine serielle Schnittstelle ausgestattet. Mit der Funktion NETZBRÜCKE kann ein Computer, der mit diesem Projektor über Ethernet kommuniziert, ein am Projektor angeschlossenes externes Gerät über RS-232C-Kommunikation als Netzwerk-Terminal steuern.
Seite 192: Kommunikations-Setup
6. Die Funktion “Netzbrücke” 6.2 Kommunikations-Setup Zum Konﬁgurieren der Kommunikationseinrichtung mit NETZBRÜCKE für den Projektor verwenden Sie die Optionen im Menü KOMMUNIKATION. Öffnen Sie das Menü des Projektors und wählen Sie das Menü OPT. - SERVICE - KOMMUNIKATION. ( Menü OPT. - SERVICE – KOMMUNIKATION im Bedienungsanleitung –...
Seite 193: Übertragungsmethode
6. Die Funktion “Netzbrücke” 6.4 Übertragungsmethode Die Übertragungsmethode kann über Menüs nur dann gewählt werden, wenn NETZBRÜCKE bei KOMMUNIKATIONSTYP gewählt ist. Menü OPT. - SERVICE – KOMMUNIKATION im Bedienungsanleitung – Benutzerhandbuch) HALB-DUPLEX VOLL-DUPLEX 6.4.1 HALB-DUPLEX Diese Methode erlaubt es dem Projektor eine Kommunikation in beiden Richtungen, wobei jedoch jeweils Daten nur in einer Richtung übertragen, d.
Seite 194: Voll-Duplex
6. Die Funktion “Netzbrücke” 6.4 Übertragungsmethode (Fortsetzung) HINWEIS • Mit der Methode HALB-DUPLEX kann der Projektor maximal 254 Byte an Daten auf einmal senden. • Wenn eine Überwachung der Antwortdaten von einem externen Gerät nicht erforderlich und die ANTWORTGRENZZEIT auf AUS eingestellt ist, kann der Projektor die Daten vom Computer ohne Unterbrechung empfangen und an ein externes Gerät weiterleiten.
Seite 195: Weitere Funktionen
7. Weitere Funktionen 7. Weitere Funktionen 7.1 E-mail Alarm Der Projektor kann automatisch eine E-mail Warnung an speziﬁsche E-Mail versenden, wenn der Projektor bestimmte Umstände für Wartung oder einen Fehler bemerkt. HINWEIS • Es können bis zu 5 E-mail Adressen angegeben werden. •...
Seite 196 7. Weitere Funktionen 7.1 E-mail Alarm (Fortsetzung) 5) Klicken Sie [Benachrichtigungseinstellungen] im Hauptmenü um die E-mail Alarm Einstellungen vorzunehmen. 6) Wählen sie und konﬁgurieren sie alle Alarm Einstellungen. Lesen sie den 54) wenn sie weitere Abschnitt 3.6 Benachrichtigungseinstellungen ( Informationen benötigen. 7) Klicken Sie [Übernehmen] um die Einstellungen zu speichern.
Seite 197: Projektor Steuerung Über Snmp
7. Weitere Funktionen 7.2 Projektor Steuerung über SNMP Das SNMP (Simple Network Management Protocol) ermöglicht es, die Projektor Information zu lenken, was als Fehler oder Warnung gilt; dies geschieht über einen Computer im Netzwerk. Die SNMP Steuer Software muß auf dem Computer installiert sein, um die Funktion nutzen zu können.
Seite 198: Ereignis Planung
7. Weitere Funktionen 7.3 Ereignis Planung Die Planungsfunktion ermöglicht es, Ereignisse einzustellen unter Einschluß von Power on / Power off. Der Projektor steuert sich hierbei selbst. HINWEIS • Sie können die Steuerung folgender Ereignisse planen: Power, Eingabequelle, Mein Bild, Messenger, Diashow. ( •...
Seite 199 7. Weitere Funktionen 7.3 Ereignis Planung (Fortsetzung) Ablaufeinstellungen ( Die Ablaufplan Einstellungen können von einem Browser auf vorgenommen werden. Beispiel: Wenn die IP Adresse des Projektors eingestellt ist auf 192.168.1.10: 1) Geben sie "http://192.168.1.10/" in das Adressenfeld des Browsers ein. 2) Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK].
Seite 200 7. Weitere Funktionen 7.3 Ereignis Planung (Fortsetzung) Datum und Zeit Einstellung ( Die Datum und Zeit Einstellung kann über den Browser vorgenommen werden. Beispiel: Wenn die IP Adresse des Projektors eingestellt ist auf 192.168.1.10: 1) Geben sie "http://192.168.1.10/" in das Adressenfeld des Browsers ein. 2) Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK].
Seite 201: Bedienung Über Das Netzwerk
7. Weitere Funktionen 7.4 Bedienung über das Netzwerk Sie können den Projektor konﬁgurieren und über das Netzwerk steuern mit RS- 232C Kommandos. Kommunikations Port Die folgenden beiden Ports dienen der Steuerung. TCP #23 (Netzsteuerport1 (Port 23)) TCP #9715 (Netzsteuerport2 (Port 9715)) HINWEIS •...
Seite 202 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Wenn die Autentiﬁzierung aktiviert ist, werden folgende Einstellungen verlangt. 7) Klicken Sie [Sicherheitseinstellungen] im Hauptmenü. 8) Klicken Sie [Netzsteuerung] und geben Sie das gewünschte Authentisierungs- Passwort ein. * Beachten sie den HINWEIS. 9) Klicken Sie [Übernehmen] Schaltﬂäche an, um die Einstellungen zu speichern.
Seite 203 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Kommando Format Die Kommandoformate variieren bei den verschiedenen Kommunikationsanschlussen. ● TCP #23 Sie konnen die RS-232C Kommandos ohne Anderungen verwenden. Das Format Antwortdaten ist dasselbe wie die RS-232C Kommandos. ( "RS-232C Communication"...
Seite 204 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Format der Antwort Daten Die Verbindungs ID (entspricht der Verbindungs ID beim Sende Daten Format) wird den RS-232C Kommando Antwort Daten hinzugefügt. <ACK-Antwort> Antwort Verbindungs-ID 0x06 1 Byte <NAK-Antwort> Antwort Verbindungs-ID 0x15 1 Byte <Fehlerantwort>...
Seite 205 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Automatischer Abbruch der Verbindung Die TCP Verbindung wird automatisch unterbrochen, nachdem innerhalb von 30 Sekunden nach Aufbau der Verbindung keine Kommunikation stattﬁndet. Authentisierung Der Projektor akzeptiert keine Kommandos ohne eine erfolgreiche Autentiﬁzierung, sofern diese aktiviert ist.
Seite 206: Fehlersuche
8. Fehlersuche 8. Fehlersuche Vermutliche Siehe Probleme Zu prüfen Ursache Seite(n) Der Projektor ist Ist die Lampe des Projektors nicht eingeschaltet. Kein Bild Die Eingabequelle für Ist der Projektor auf LAN den Projektor ist nicht *20, *21 gestellt? auf LAN gestellt. Überprüfen Sie die Netzwerkkonﬁgurationen des PCs und des Projektors.
Seite 207 8. Fehlersuche 8. Fehlersuche (Fortsetzung) Vermutliche Siehe Probleme Zu prüfen Ursache Seite(n) Der Projektor kann dynamische Bilder Durch Umschalten der Priorität auf ® wie PowerPoint "Transmission Speed" im options Menü Animationen nicht in kann die Geschwindigkeit verbessert Das projizierte Bild voller Geschwindigkeit werden.
Seite 208 8. Fehlersuche 8. Fehlersuche (Fortsetzung) Vermutliche Siehe Probleme Zu prüfen Ursache Seite(n) Sonstige Kommunikation - Die Informationen zwischen Projektor vom Projektor an den und PC funktioniert PC sind inkorrekt nur eingeschränkt. Versuchen Sie "NEUSTART" oder unvollständig. im Menü SERVICE unter dem - Der Projektor NETZWERK- NETZWERK Menü.
Seite 209: Garantie Und Kundendienst
9. Garantie und Kundendienst 9. Garantie und Kundendienst Bei Problemen mit den Geräten lesen Sie zunächst unter 8. Fehlersuche ( nach und prüfen Sie alle vorgeschlagenen Punkte. Sollte das Problem fortbestehen, so wenden Sie sich an Ihren Fachhändler oder Servicetechniker. Er kann Ihnen sagen, inwieweit ein Garantiefall vorliegt.
Seite 210 Projector CP-A221N/CP-A301N/CP-AW251N (Type nos. CP-A221N, CP-A221NM, CP-A301N, CP-A301NM, CP-AW251N, CP-AW251NM) User's Manual (detailed) Operating Guide – Technical Example of computer signal Resolution (H x V) H. frequency (kHz) V. frequency (Hz) Rating Signal mode 37.9 85.0 VESA TEXT 720 x 400 640 x 480 31.5...
Seite 211 Initial set signals Initial set signals The following signals are used for the initial settings. The signal timing of some computer models may be different. In such case, adjust the items V POSITION and H POSITION in the IMAGE menu. Back porch (B) Front porch (D) Back porch (b)
Seite 212 Connection to the ports Connection to the ports NOTICE ►Use the cables with straight plugs, not L-shaped ones, as the input ports of the projector are recessed. ►Only the signal that is input from the COMPUTER IN1 or IN2 can be output from the MONITOR OUT port.
Seite 213 Connection to the ports (continued) COMPUTER IN2 COMPUTER IN1 HDMI USB TYPE B TYPE A DC5V 0.5A S-VIDEO AUDIO OUT AUDIO IN1 AUDIO IN3 MONITOR OUT CONTROL VIDEO AUDIO IN2 S-VIDEO Mini DIN 4pin jack • System: NTSC, PAL, SECAM, PAL-M, PAL-N, NTSC4.43, PAL(60Hz) Signal Color signal 0.286Vp-p (NTSC, burst), 75Ω...
Seite 214: Audio Out
Connection to the ports (continued) COMPUTER IN2 COMPUTER IN1 HDMI USB TYPE B TYPE A DC5V 0.5A S-VIDEO AUDIO IN1 AUDIO IN3 AUDIO OUT MONITOR OUT CONTROL VIDEO AUDIO IN2 HDMI 10 12 14 16 18 • Type :Digital audio/video connector 11 13 15 17 19 •...
Seite 215 Connection to the ports (continued) COMPUTER IN2 COMPUTER IN1 HDMI USB TYPE B TYPE A DC5V 0.5A S-VIDEO AUDIO OUT AUDIO IN1 AUDIO IN3 MONITOR OUT CONTROL VIDEO AUDIO IN2 USB TYPE A USB TYPE B USB A type jack USB B type jack Signal Signal...
Seite 216: To Input Component Video Signal To Computer In Ports
Connection to the ports (continued) To input component video signal to COMPUTER IN ports D-sub plug COMPUTER IN2 COMPUTER IN1 HDMI USB TYPE B RCA plugs TYPE A DC5V 0.5A S-VIDEO AUDIO OUT AUDIO IN1 AUDIO IN3 RCA connectors COMPONENT VIDEO OUT MONITOR OUT CONTROL VIDEO...
Seite 217 RS-232C Communication RS-232C Communication When the projector connects to the computer by RS-232C communication, the projector can be controlled with RS-232C commands from the computer. For details of RS-232C commands, refer to RS-232C Communication / Network 17). command table ( Connection Turn off the projector and the computer.
Seite 218: Communication Settings
RS-232C Communication (continued) Communication settings 1. Protocol 19200bps,8N1 2. Command format ("h" shows hexadecimal) Byte Number Command Header Data Header Data Setting Action Type code size ﬂag code Packet Action <SET>Change setting to desired value [(cL)(cH)] (aL) (aH) 01h 00h (bL) (bH) (cL) (cH) by [(bL)(bH)].
Seite 219 RS-232C Communication (continued) 3. Response code / Error code ("h" shows hexadecimal) (1) ACK reply : 06h When the projector receives the Set, Increment, Decrement or Execute command correctly, the projector changes the setting data for the speciﬁed item by [Type], and it returns the code. (2) NAK reply : 15h When the projector cannot understand the received command, the projector returns the error code.
Seite 220 Command Control via the Network Command Control via the Network When the projector connects network, the projector can be controlled with RS- 232C commands from the computer with web browser. For details of RS-232C commands, refer to RS-232C Communication / Network 17).
Seite 221 Command Control via the Network (continued) Communicaion Port The following two ports are assigned for the command control. TCP #23 TCP #9715 Conﬁgure the following items form a web browser when command control is used. Port Settings Click the [Enable] check box to open [Network Port open Control Port1 (Port: 23)] to use TCP #23.
Seite 222 Command Control via the Network (continued) Command control settings [TCP #23] 1. Command format Same as RS-232C communication, refer to RS-232C Communicaton command format. 2. Response code / Error code ("h" shows hexadecimal) Four of the response / error code used for TCP#23 are the same as RS-232C Communication (1)~(4).
Seite 223 Command Control via the Network (continued) 2. Response code / Error code ("h" shows hexadecimal) The connection ID is attached for the TCP#23's response / error codes are used. The connection ID is same as the sending command format. (××h : connection ID) (1) ACK reply : 06h + ××h (2) NAK reply : 15h + ××h (3) Error reply : 1Ch + 0000h + ××h...
Seite 224 Network Bridge Communication Network Bridge Communication This projector is equipped with NETWORK BRIDGE function. When the projector connects to the computer by LAN communicaton, an external device that is connected with this projector by RS-232C communication can be controlled from the computer as a network terminal. For details, see the 6.
Seite 225 Network Bridge Communication (continued) Communication settings For communication setting, use the OPTION - SERVICE - COMMUNICATION menu. ( OPTION menu - SERVICE - COMMUNICATION in the User's Manual - Operating Guide) Item Condition BAUD RATE 4800bps / 9600bps / 19200bps / 38400bps Data length 8 bit (ﬁxed) PARITY...
Seite 226 RS-232C Communication / Network command table RS-232C Communication / Network command table Command Data Names Operation Type Header Action Type Setting code Turn off BE EF 06 00 2A D3 01 00 00 60 00 00 Turn on BE EF 06 00 BA D2 01 00...
Seite 227 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code CONTRAST Execute BE EF 06 00 A4 D2 06 00 01 70 00 00 Reset 1 DEFAULT BE EF 06 00 07 E9 01 00 A1 30 20 00...
Seite 228 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 80 FE 02 00 96 30 00 00 User Gamma Increment BE EF 06 00 E6 FE 04 00 96 30 00 00 Point 7...
Seite 229 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 BC F4 02 00 B7 30 00 00 COLOR TEMP Increment BE EF 06 00 DA F4 04 00 B7 30 00 00 OFFSET B...
Seite 230 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 F1 82 02 00 01 21 00 00 H POSITION Increment BE EF 06 00 97 82 04 00 01 21 00 00 Decrement...
Seite 231 09 20 02 00 PICTURE POSITION MIDDLE BE EF 06 00 62 D1 01 00 09 20 00 00 (CP-A221N, BOTTOM BE EF 06 00 F2 D0 01 00 09 20 01 00 CP-A301N) BE EF 06 00 51 D1...
Seite 232 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code KEYSTONE H Execute BE EF 06 00 98 D8 06 00 20 70 00 00 Reset Disable BE EF 06 00 FE 88 01 00 20 21 00 00...
Seite 233 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 FB 27 01 00 10 33 00 00 AUTO ECO BE EF 06 00 6B 26 01 00 10 33 01 00 MODE BE EF...
Seite 234 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 FD CD 02 00 64 20 00 00 VOLUME - Increment BE EF 06 00 9B CD 04 00 64 20 00 00 COMPUTER IN2...
Seite 235 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code BE EF 06 00 AE DE 01 00 3C 20 00 00 AUDIO IN1 BE EF 06 00 3E DF 01 00 3C 20 01 00 AUDIO SOURCE USB...
Seite 236 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code POLSKI BE EF 06 00 97 D7 01 00 05 30 0E 00 TÜRKÇE BE EF 06 00 07 D6 01 00 05 30 0F 00 DANSK BE EF...
Seite 237 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code TEST PATTERN BE EF 06 00 43 D9 01 00 22 30 00 00 DOT-LINE1 BE EF 06 00 D3 D8 01 00 22 30 01 00 DOT-LINE2...
Seite 238 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code COMPUTER IN1 BE EF 06 00 3A 33 01 00 00 36 00 00 COMPUTER IN2 BE EF 06 00 FA 31 01 00 00 36 04 00 BE EF...
Seite 239 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Action Type Setting code COMPUTER IN1 BE EF 06 00 FA 38 01 00 20 36 00 00 COMPUTER IN2 BE EF 06 00 3A 3A 01 00 20 36 04 00 BE EF...
Seite 240 PJLink command PJLink command Commands Control Description Parameter or Response 0 = Standby POWR Power Contorol 1 = Power On 0 = Standby POWR ? Power Status inquiry 1 = Power On 2 = Cool Down 11 = COMPUTER IN 1 12 = COMPUTER IN 2 22 = S-VIDEO 23 = VIDEO...
Seite 241 Responds with the name set in "PROJECTOR NAME ? Projector Name inquiry NAME" of "NETWORK" Manufucturer's Name INF1 ? HITACHI inquiry CP-A221N INF2 ? Model Name inquiry CP-A301N CP-AW251N Responds with the factory information and so INFO ? Other Information inquiry...
Seite 242 Projektor CP-A221N/CP-A301N/CP-AW251N (Typen-Nrn. CP-A221N, CP-A221NM, CP-A301N, CP-A301NM, CP-AW251N, CP-AW251NM) Bedienungsanleitung (Kurzform) Vielen Dank, dass Sie diesen Projektor erworben haben. Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten. WARNUNG ►Vor der Verwendung des Produkts lesen Sie immer alle Bedienungsanleitungen für dieses Produkt gründlich durch.
Seite 243: Einleitende Hinweise
Einleitende Hinweise Erläuterung der Kennwörter und graﬁschen Symbole Die folgenden Kennwörter und graﬁschen Symbole werden aus Sicherheitsgrün- den in den Anleitungen und am Gerät verwendet. Bitte prägen Sie sich ihre Be- deutung ein und beachten Sie die entsprechenden Hinweise und Anweisungen. WARNUNG Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können.
Seite 244: Richtlinien Und Vorschriften
Richtlinien und Vorschriften Elektromagnetische Verträglichkeit Dies ist ein Produkt der Klasse A. Bei der Verwendung im häuslichen Bereich können Störungen des Radio- oder Fernsehempfangs auftreten. Beim Auftreten derartiger Störungen hat der Benutzer gegebenenfalls Abhilfemaßnahmen zu treffen. Bei Verwendung in Wohngebieten kann dieses Produkt Interferenzen verursachen.
Seite 245: Elektronik-Altgeräten
(6) Sicherheitsschild (7) Anwendungs-CD (8) Wandbefestigung und Bedienungsanleitung * * CP-A221N/CP-A301N/CP-AW251N bündelt nicht. WARNUNG ►Bitte versuchen Sie nicht, den Projektor selbst zu installieren. Beauftragen Sie Ihren Händler oder Kundendienst mit den Installationsarbeiten. Beachten Sie, dass der Hersteller keinerlei Haftung für Unfälle oder Verletzungen übernimmt, die durch Fehler bei der Installation oder beim Gebrauch entstehen.
Seite 246: Anordnung
Anordnung Siehe Tabellen T-1 oder T-2 und die Abbildungen F-1 und F-2 am Ende dieser Bedienungsanleitung, um die Größe des Bildschirms und den Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße. Projektionsﬂächengröße (diagonal) Projektionsabstand (±8%) Projektionsﬂ...
Seite 247: Anschließen Der Geräte
Anordnung (Fortsetzung) Anschließen der Geräte Vor dem Anschließen lesen Sie bitte die Bedienungsanleitungen aller angeschlossenen Geräte und dieses Produkts. Vergewissern Sie sich, dass alle anzuschließenden Geräte geeignet sind, und legen Sie die erforderlichen Leitungen bereit. Siehe Abbildungen F-3 bis F-5 am Ende dieser Bedienungsanleitung. Weitere Informationen ﬁnden Sie in der “Bedienungsanleitung”...
Seite 248: Stromversorgung Anschließen
Anschließen der Geräte (Fortsetzung) HINWEIS • Falls laute Rückkopplungen über den Lautsprecher hörbar werden, stellen Sie das Mikrofon weiter entfernt vom Lautsprecher auf. • Dieser Projektor bietet keine im Mikrofonanschluss integrierte Stromversorgung. • Am COMPUTER IN1/2-Port kann ebenfalls ein Component-Signal angelegt werden. Für einen Component-Videoeingang am Projektor ist der dafür vorgesehene Adapter bzw.
Seite 249: Verwendung Der Leitungsabdeckung
Verwendung der Leitungsabdeckung Verwenden Sie die Leitungsabdeckung als Abdeckung für die anschließenden Teile. Schließen Sie zuerst die Signalleitungen und das Netzleitung an den Projektor an. Verbinden Sie die Teile, wie in der Abbildung dargestellt, und montieren Sie die Kabelabdeckung. Führen Sie die drei Knöpfe an der Kabelabdeckung in die drei Löcher am Projektor ein, wie in der Abbildung dargestellt.
Seite 250: Vorbereitung Der Fernsteuerung
Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn. Legen Sie die beiden AA-Batterien (HITACHI MAXELL oder HITACHI MAXELL ENERGY, Teilenummer LR6 oder R6P) entsprechend ihrer Plus- und Minuspole wie angezeigt in die Fernbedienung ein.
Seite 251: Einschalten Des Geräts
Einschalten des Geräts Taste STANDBY/ON Anzeige POWER Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER- Anzeige konstant orange leuchtet. Vergewissern Sie sich, dass nichts das Öffnen des Linsentors behindert. Drücken MY SOURCE/ VIDEO COMPUTER...
Seite 252: Ausrichten Des Projektors
Ausrichten des Projektors über die einstellfüße Am Unterteil vorne kann die Neigung und am Unterteil hinten die horizontale Einstellung des Projektors vorgenommen werden. Für die Lieferung werden an jedem Hebefuß Abstandhalter installiert. Der Projektor kann sofort eingesetzt werden. Falls erforderlich, können Sie den Abstandhalter entfernen und die Hebefüße per Hand drehen, um exaktere Einstellungen vorzunehmen.
Seite 253 Taste ASPECT Fokussierung MY SOURCE/ Verwenden Sie die Tasten FOCUS + und VIDEO COMPUTER DOC.CAMERA Taste VOLUME+/- FOCUS – auf dem Projektor oder der ASPECT AUTO SEARCH BLANK MAGNIFY PAGE VOLUME FREEZE Fernbedienung, um den Bildschirmfokus DOWN einzustellen. Taste KEYSTONE MY BUTTON KEYSTONE MUTE...
Seite 254: Ausschalten Des Geräts
Ausschalten des Geräts Taste STANDBY/ON Drücken Sie die STANDBY/ON-Taste Anzeige POWER am Projektor oder der Fernbedienung. Die Meldung “Ausschalten?” wird ungefähr fünf Sekunden lang auf dem Bildschirm angezeigt. Vergewissern Sie sich, dass nichts das Schließen des Linsentors behindert. MY SOURCE/ VIDEO COMPUTER DOC.CAMERA...
Seite 255: Austausch Der Lampe
Austausch der Lampe Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass jede Lampe eine andere Lebensdauer hat, und manche Lampen bereits kurz nach der Inbetriebnahme bersten oder durchbrennen können.
Seite 256: Hochspannung
Austausch der Lampe (Fortsetzung) HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.
Seite 257: Reinigung Und Austausch Des Luftﬁlters
Reinigung und Austausch des Luftﬁlters Der Luftﬁlter enthält zwei Filtertypen im Inneren. Bitte prüfen und reinigen Sie den Luftﬁlter regelmäßig. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftﬁlters auffordern, muss diese so bald wie möglich befolgt werden. Ersetzen Sie die Filter, wenn diese beschädigt oder stark verschmutzt sind.
Seite 258: Austausch Der Internen Uhr Batterie
Dieser Projektor hat eine interne Uhr, die eine Batterie verwendet. Wenn die Uhr nicht richtig funktioniert, wechseln Sie zunächst die Batterie. HITACHI MAXELL oder HITACHI MAXELL ENERGY, Teil Nummer CR2032 oder CR2032H. Schalten Sie den Projektor aus, und ziehen Sie den Batteriefachdeckel Netzstecker ab.
Seite 259: Spiegel Und Linse Pﬂegen
Spiegel und Linse pﬂegen Wenn der Projektionsspiegel oder die Linse fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden. Behandeln Sie Spiegel und Linse immer vorsichtig. Schalten Sie den Projektor aus und ziehen Sie das Netzleitung ab. Kühlen Sie den Projektor ab, indem Sie ihn eine Weile sein lassen.
Seite 260: Verwendung Der Cd-Anleitung
Verwendung der CD-Anleitung Die anderen Anleitungen für dieses Produkt beﬁnden sich auf der mitgelieferten CD-ROM mit dem Titel “Bedienungsanleitung (detailliert)”. Vor der Verwendung der CD-ROM lesen Sie bitte Folgendes sorgfältig durch, um richtige Verwendung sicherzustellen. Systemvoraussetzungen Das Computersystem für diese CD muss folgende Voraussetzungen erfüllen: ®...
Seite 261: Technische Daten
Technische Daten Punkt Einzelheiten Produktbezeichnung Flüssigkristallprojektor CP-A221N, CP-A301N: 786.432 Bildpunkte (1024 horizontal x 768 vertikal) Flüssigkrist allfeld CP-AW251N: 1.024.000 Bildpunkte (1280 horizontal x 800 vertikal) Lampe 210 W UHP Lautsprecher 10 W Stromversorgung Wechselstrom 100-120 V/ 3,1 A, Wechselstrom 220-240 V/ 1,6A...
Seite 262 • On a horizontal surface • Mounted on the wall or ceiling CP-A221N, CP-A301N (1024 x 768) (±8%) Projection distance Screen height Screen size (diagonal) inch inch inch inch type(inch) 0.096 0.403 15.9 0.281 11.1 1.196 47.1 0.161 0.467 18.4 0.317...
Seite 263 Access point Computer VCR/DVD/Blu-ray Disc player COMPUTER IN2 COMPUTER IN1 HDMI USB TYPE B TYPE A DC5V 0.5A S-VIDEO AUDIO IN1 AUDIO IN3 AUDIO OUT MONITOR OUT CONTROL VIDEO AUDIO IN2 Microphone Speakers Monitor system (with an ampliﬁ er) RGB IN USB storage device COMPUTER IN2...
Seite 264 Computer Access point RS-232C COMPUTER IN2 COMPUTER IN1 HDMI USB TYPE B TYPE A DC5V 0.5A S-VIDEO AUDIO OUT AUDIO IN1 AUDIO IN3 MONITOR OUT CONTROL AUDIO IN2 VIDEO [unit: mm]...
Seite 265: Fehlersuche - Garantie Und Kundendienst
Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die Projektorsoftware”. (auf der CD)
Seite 266 NOTE • The information in this manual is subject to change without notice. • The manufacturer assumes no responsibility for any errors that may appear in this manual. • The reproduction, transfer or copy of all or any part of this document is not permitted without express written consent. REMARQUE •...
Seite 267 MALAYSIA Tel: 0211-5283-801 Tel: +60 -3-8911-2670 Email: Service.germany@hitachi-eu.com ► http://www.hitachiconsumer.com.my Hitachi Europe S.A. Hitachi Home Electronics Asia (S) Pte. Ltd. 364, Kifissias Ave. & 1, Delfon Str. 438A Alexandra Road #01-01/02/03 152 33 Chalandri Alexandra Technopark, 119967 SINGAPORE Athens GREECE...

Diese Anleitung auch für:

Cp-a301n Cp-aw251n

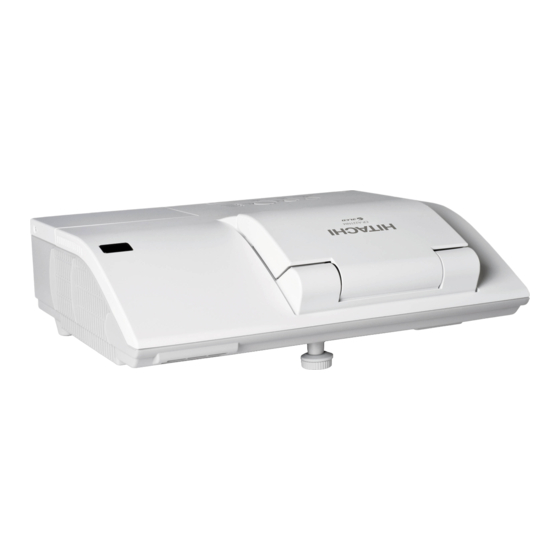

Hitachi CP-A221N Bedienungsanleitung

Inhaltsverzeichnis

Einleitung

Einrichten

Fernbedienung

Gerät Ein/Aus

Betrieb

Einf. Menü

Menü BILD

Menü ABBILDUNG

Menü EINGB

Menü SETUP

Menü AUDIO

Menü BILDSCHIRM

Menü OPT

Menü NETZWERK

Menü SICHERHEIT

Präsentations-Tools

Wartung

Fehlersuche

Technische Daten

Verbindung mit dem Netzwerk

1 Verbindung mit dem Netzwerk

2 Netzwerkpräsentation

3 Web-Steuerung

5 Messenger-Funktion

7 Weitere Funktionen

8 Fehlersuche

9 Garantie und Kundendienst

Cp-A221N/Cp-A301N/Cp-Aw251N

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Hitachi CP-A221N

Inhaltszusammenfassung für Hitachi CP-A221N
