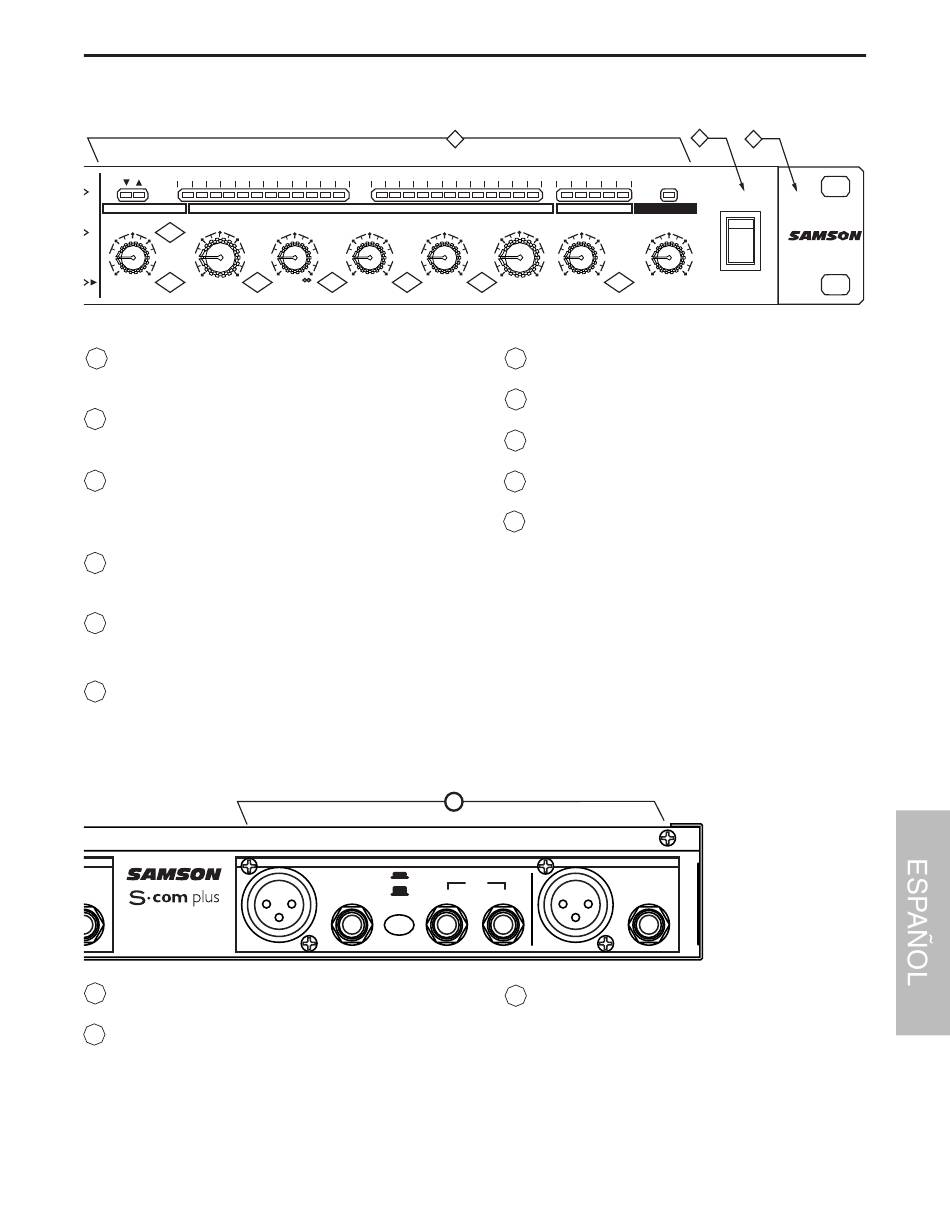

16 CONMUTADOR KEY - Selecciona la entrada de
botón para poder disparar el compresor con una
señal externa.
17 ATTACK - Ajusta la cantidad de tiempo que tarda
el compresor en llegar a la reducción de la
ganancia total.
18 AUTO - Activa el AEG (Generador de Envolvente
Automático) del S •com plus, que ajusta de
manera dinámica los tiempos de ataque y de
desvanecimiento según el contenido de la señal.
19 RELEASE - Ajusta el tiempo que tardará el
compresor en volver a definir el nivel original para
la señal.
20 CONMUTADOR DE SELECCIÓN I/ O METER -
Selecciona el nivel de entrada o de salida para
visualizarlo en el medidor Input/Output.
21 LEVEL - Controla la cantidad de nivel de salida.
