Utilisation du S•com Plus
Que vous soyez un ingénieur du son expérimenté ou amateur, suivez les étapes ci-dessous pour configurer votre
appareil. Les sections suivantes définissent les principes de la dynamique et les paramètres associés, ainsi que
les configurations système et les applications de traitement de la dynamique en enregistrement et sur scène.
CONFIGURATION DU S•com Plus
• Reliez les entrées/sorties aux connecteurs correspondants en face arrière.

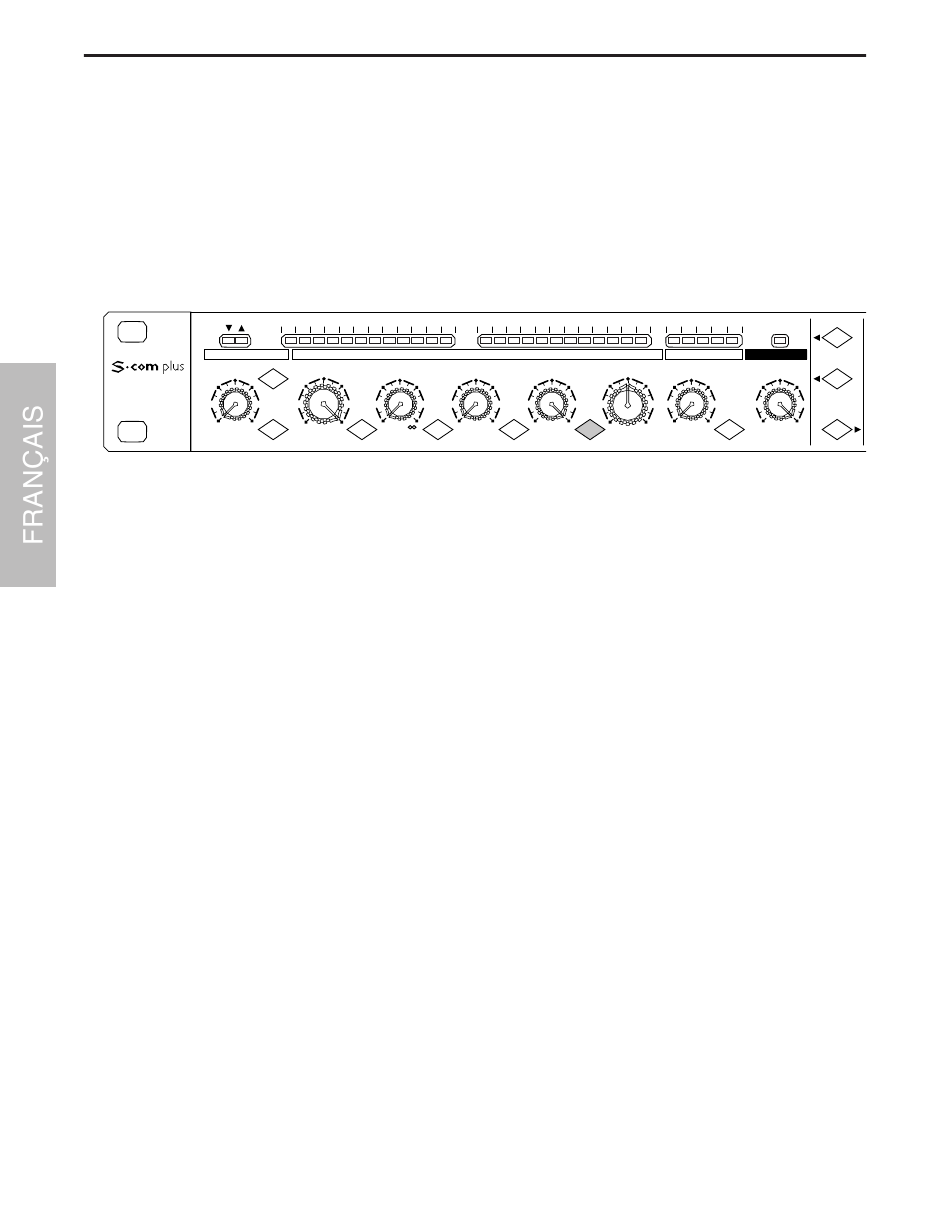

• Placez les réglages dans les positions illustrées ci-dessous :
EXPANDER/GATE
TRIGGER
20
STEREO
COMPRESSOR GATE
50 0
LIMITER
OFF +10
dB
RELEASE
EXPANDER/GATE TRIGGER – OFF
Commutateur GATE – Position haute
RELEASE – Position haute (rétablissement rapide)
COMPRESSOR THRESHOLD – +20 dBu (max. à droite)
ENHANCER - Position haute
RATIO – 1:1
Commutateur KEY - Position haute
ATTACK – 0,3 (maximum à gauche)
Commutateur AUTO - Position haute
Dans cette configuration, le S•com Plus laisse passer le signal à gain unitaire, sans traitement de la dynamique.
Vérifiez les réglages de gain avec cette configuration. Utilisez l'afficheur d'entrée/sortie pour vérifier que les
niveaux correspondent.
• Appliquez un signal à l'une des entrées/sorties du S•com Plus, ou aux deux.
• Appuyez sur la touche I/O METER pour vérifier que les niveaux d'entrée/sortie correspondent.

COMPRESSION D'UN SIGNAL

La section compresseur du S•com Plus peut être utilisée pour différentes tâches de gestion du gain, lors d'enreg-
istrement de signaux sur un enregistreur multipiste, comme effet au mixage final, lors du Mastering et pour aug-
menter le niveau sonore global d'un système de sonorisation. Procédure de compression d'un signal :
• Suivez la section ci-dessus, "CONFIGURATION DU S•com Plus", pour normaliser les réglages.
• Placez la touche CHANNEL IN (au centre de l'appareil) en position enfoncée.
• Placez la touche AUTO (entre ATTACK et RELEASE) en position enfoncée.
• Réglez le taux (Ratio) sur 2:1.
GAIN REDUCTION dB
30 27 24 21 18 15 12 9 6 4 2 1
COMPRESSOR / LIMITER
THRESHOLD RATIO ATTACK
-10 10
4:1
-30 +10 2 6 15
1 .3
-40 +20
dB dB
ENHANCER KEY
INPUT / OUTPUT LEVEL dB
-30 -24 -18 -12 -6 -3 0 +3 +6 +9 +12 +18
RELEASE OUTPUT
0
50 1
200 .15 3 -10
300 .05 5
-20 +20
mSec Sec dB
AUTO I/O METER
RELEASE - 5 (max. à droite)
Commutateur METER – Position enfoncée
OUTPUT LEVEL – 0 dBu
DE-ESSER – 0 (maximum à gauche)
Commutateur DE-ESSER – Position haute
LIMITER – OFF (max. à droite)
Commutateur STEREO LINK – Position haute
Touche CHANNEL 1 – Position haute
22
DE-ESSER LEVEL dB LIMIT
0 -3 -6 -9 -12
STEREO LINK
CH 1
DE-ESSER
LEVEL LIMITER
5 +12
IN/OUT 1
+10 3 7 +5 16
IN/OUT 2
0 10 0 OFF
dB dB
IN/OUT
