S•com plus ANSCHLIESSEN
Es gibt verschiedene Möglichkeiten, um den S•com plus zwischenzuschalten und für ein breites Spektrum an Anwen-dun-
gen zu nutzen. Der S•com plus verfügt über servo-symmetrierte Eingänge und Ausgänge, wodurch sich symmetrische und
asymmetrische Signale ohne Signalverlust anschließen lassen. Sie können den S•com plus für ein Einzelinstrument ver-
wenden, indem Sie ihn mit dem Einschleifweg des betreffenden Kanals verbinden, oder für eine gesamte Mischung, indem
Sie ihn "in-line" zwischen die Ausgänge eines Mischer und die Eingänge einer Endstufe oder eines EQs schalten.
EINSCHLEIFPUNKTE
Viele Mischer bieten heutzutage Kanal- und Bus- oder Gruppen-Inserts. Insert-Punkte sind Einschleif-Eingänge
und Ausgänge, die das Kanal- oder Bus-Signal unterbrechen, damit externe Prozessoren angeschlossen wer-
den können. Kanal-Einschleifpunkte sind dann ideal, wenn man mit dem S•com plus einen einzelnen Kanal – z.
B. für Gesang, Bass oder Gitarre – bearbeiten möchte. Bus-Einschleifpunkte sind ideal zum Komprimieren von
Instrumentengruppen wie Gesangsstimmen, Streicher oder Drums geeignet. Der Anschluss eines Kanal-
Einschleifwegs besteht möglicherweise aus nur einer Stereo-Klinkenbuchse für Send & Return. Benutzen Sie in
diesem Fall ein Insert "Y" Kabel, das wie in dem Verdrahtungsplan unten konfiguriert ist.

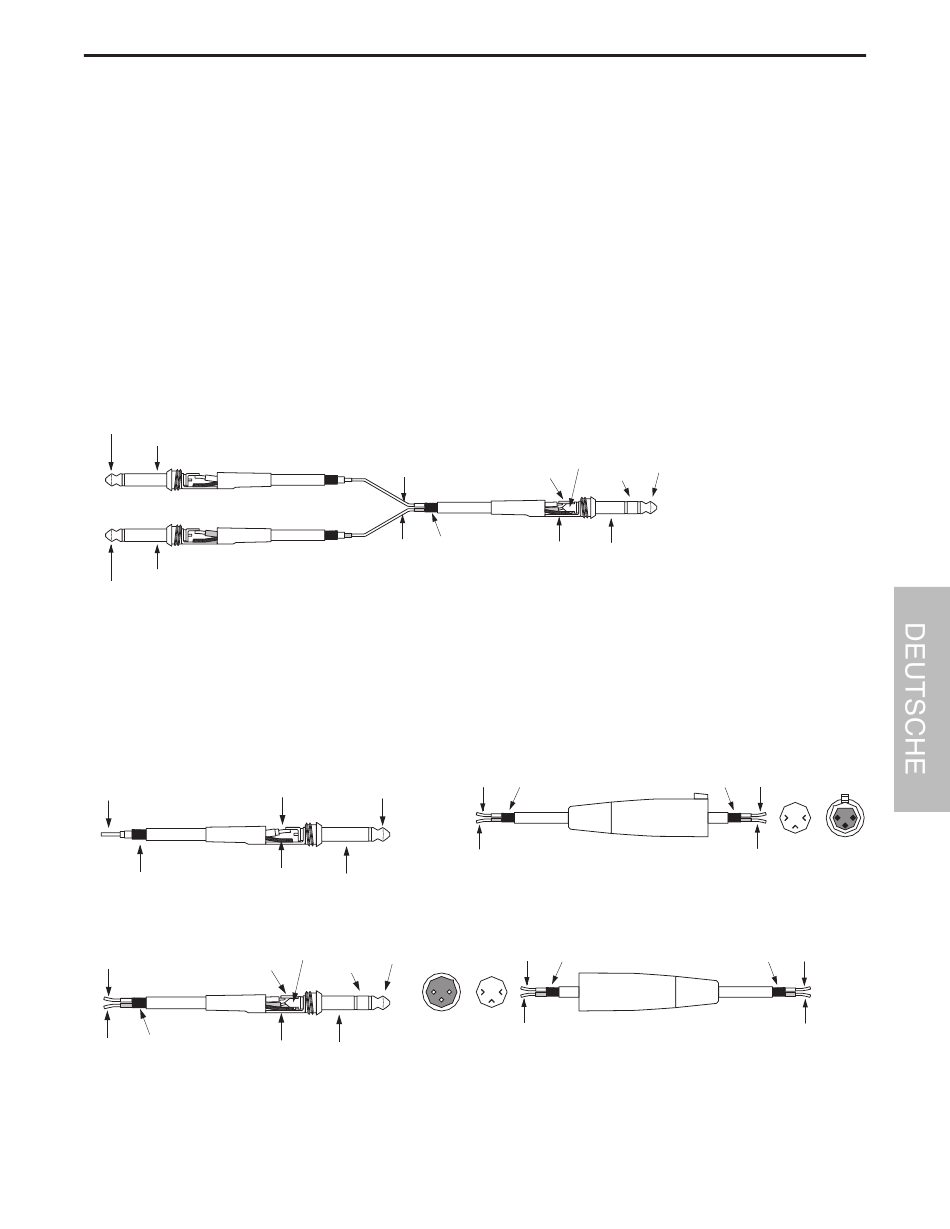

Insert-Kabel 1/4" Stereo-Stecker auf zwei 1/4" Mono-
Stecker in Send und Return-Konfiguration.
Spitze (Send)
Schirm (Masse)
Schirm (Masse)
Spitze (Return)
IN-LINE
Bei der Live-Beschallung können Sie den S•com plus in-line zwischen einem Mischer und EQ oder einer
Endstufe installieren. Für diese Anwendungen bietet der S•com plus sowohl 1/4" Klinken- als auch XLR-
Anschlüsse, die sich problemlos mit fast jedem professionellen Audiogerät verbinden lassen. Gehen Sie bei Ihrer
speziellen Installation nach den folgenden Verdrahtungsplänen vor.
Asymmetrischer 1/4" Anschluss
Signal
Masse
Symmetrischer 1/4" Klinkenstecker
Signal (Spitze)
Signal (Spitze)
Masse
Signal (Ring)
Send (Spitze)
Masse
Return (Ring)
XLR Symmetrisch / Verdrahtungsanleitung
Signal
Spitze (Signal)
Masse
Schirm (Masse)
Signal (Ring)
Spitze (Signal)
Ring (Signal)
1 2
3
Endansicht
Masse
Schirm (Masse)
S•com plus Anschlüsse
Return (Ring)
Spitze (Send)
Send (Spitze) Ring (Return)
Masse
Schirm (Masse)
Heiss
Masse
Kalt
XLR-Buchse
Heiss (2)
Masse (1)
2 1
3
Lötpunkte
Kalt (3)
XLR-Stecker
45
Heiss (2)
Masse (1)
1 2
2 1
3
3
Lötpunkte Endansicht
Kalt (3)
Heiss
Masse
Kalt
