Regler und Funktionen

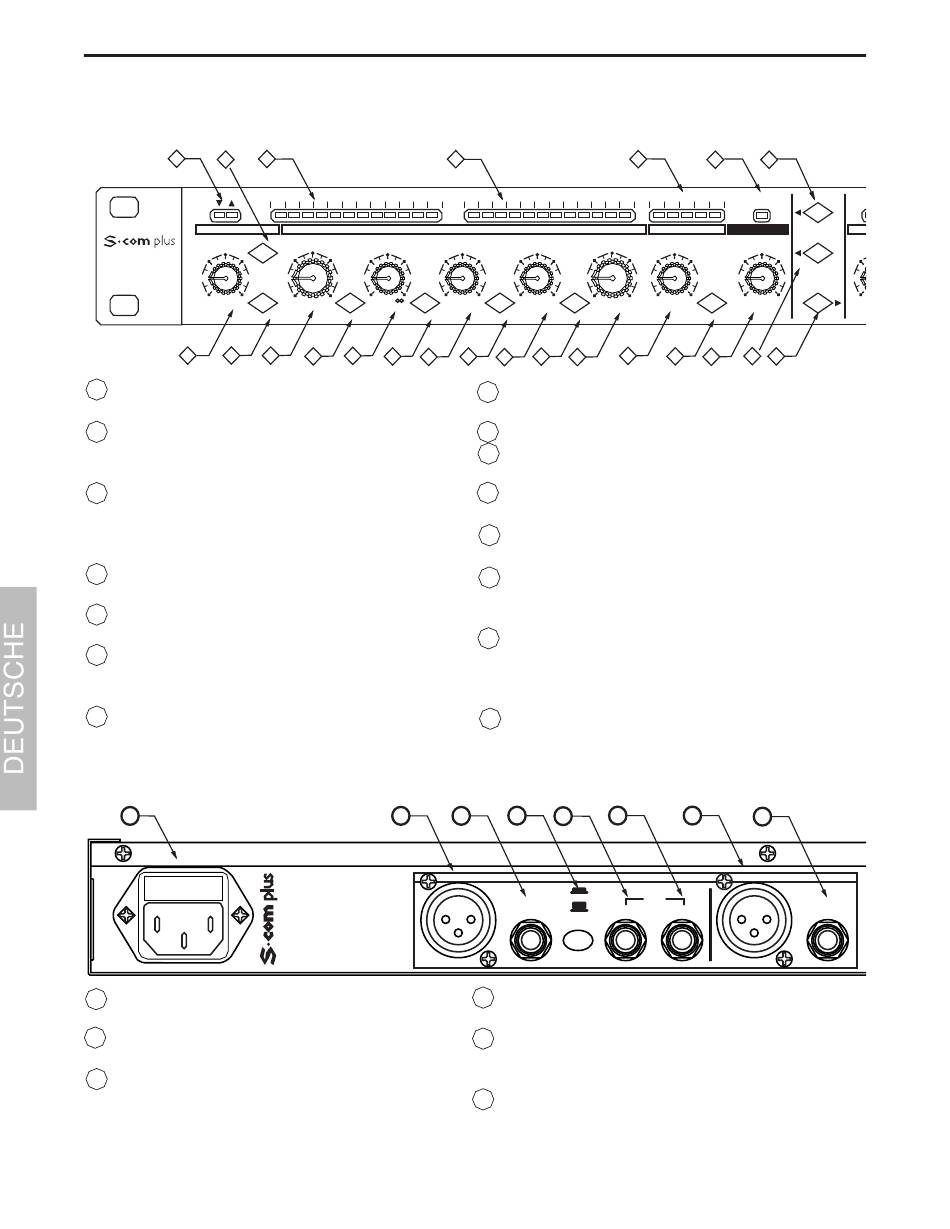

VORDERSEITE

1 2
11
EXPANDER/GATE
TRIGGER
20
STEREO
COMPRESSOR GATE
LIMITER 50 0
OFF +10
dB
RELEASE
10 12 13
1 GATE OPEN & CLOSED LED - Zeigt an, wann
das Gate geöffnet oder geschlossen ist.
2 GAIN REDUCTION-ANZEIGE - Zeigt die
Stärke der Gain-Reduzierung bei aktivierter
Kompressor-Schaltung an.
3 INPUT/OUTPUT-ANZEIGE - Zeigt den
Eingangs- oder Ausgangs-Signalpegel
basierend auf der Einstellung der I/O Anzeige-
Taste an.
4 DE-ESSER-ANZEIGE - Zeigt die Stärke des De-
Esser-Effekts an.
5 LIMITER-ANZEIGE - Die LED zeigt an, wenn
die LIMITER-Schaltung aktiviert ist.
6 STEREO LINK-TASTE - Bei gedrückter Taste
werden die Kanal 2-Funktionen von den
Kanal 1-Einstellungen gesteuert.
7 CHANNEL 2-REGLER - Die gleiche Regler-
und Schaltungsfamilie wie bei Kanal 1.
RÜCKSEITE
A
A NETZANSCHLUSS - IEC standard
Wechselstrom-Anschluss für ein Netzkabel.
B CHANNEL 2 XLR-EINGANG - symmetrischer
XLR Line-Eingang.
C CHANNEL 2 1/4" STEREO-EINGANG - sym-
metrischer 1/4" Stereo Line-Eingang.
GAIN REDUCTION dB
30 27 24 21 18 15 12 9 6 4 2 1
COMPRESSOR / LIMITER
THRESHOLD RATIO ATTACK
-10 10
4:1
-30 +10 2 6 15
1 .3
-40 +20
dB dB
ENHANCER KEY
15
14 16 17
B
3
INPUT / OUTPUT LEVEL dB
-30 -24 -18 -12 -6 -3 0 +3 +6 +9 +12 +18
RELEASE OUTPUT
0
50 1
200 .15 3 -10
300 .05 5
-20 +20
mSec dB
Sec
AUTO I/O METER
22
18 19 20 21
8 MAINS POWER-SCHALTER - Schaltet den
S•com plus ein/aus.
9 RACK-ÖSEN - Zum Einbau in ein standard 19" Rack.
10 TRIGGER- Steuert den Schwellwert, bei dem die
Expander/Gate-Funktion aktiviert wird.
11 GATE-TASTE - Zur Wahl des Gate- oder Expander-
Modus.
12 RELEASE-TASTE - Zur Wahl der Release-Zeit FAST
oder SLOW für EXPANDER/GATE.
13 THRESHOLD - Damit stellen Sie den Mindest-
Signalpegel ein, ab dem die Kompressor-
Schaltung zu arbeiten beginnt.
14 ENHANCE - Aktiviert die S• com plus Enhanced
Spectrum Recovery-Schaltung, welche die durch
extreme Gain-Reduzierung verloren gegangenen
Höhen wiederherstellt.
15 RATIO - Steuert die Stärke der Gain-Reduzierung
im Verhältnis zur Stärke des über dem gewählten
Schwellwert liegenden Signals.
C D F
E
CHANNEL 2
-10
BALANCED
INPUT
INPUT
+4
LEVEL
D BETRIEBSPEGEL-SCHALTER - Schaltet den
Betriebspegel zwischen –10 dB und +4 dB um.
E CHANNEL 2 KEY-EINGANG - Eingang zur exter-
nen Steuerung der S•com plus Kompressor-
Detektorschaltung.
F CHANNEL 1 KEY-AUSGANG - Send-Weg der S• com plus
Detektorschaltung. Via Key-Ausgang können Sie die De-
tektorschaltung des Kompressors mit einem externen
Effekt, beispielsweise einem Equalizer, bearbeiten.
34
4
5 6
DE-ESSER LEVEL dB LIMIT
0 -3 -6 -9 -12
STEREO LINK
CH 1
DE-ESSER
LEVEL LIMITER
5 +12
IN/OUT 1
+10 3 7 +5 16
IN/OUT 2
0 10 0 OFF
dB dB
IN/OUT
23
24 25 26
G
H
KEY
BALANCED
OUTPUT
OUTPUT
EXP
TR
50
O
