CableMaster 200

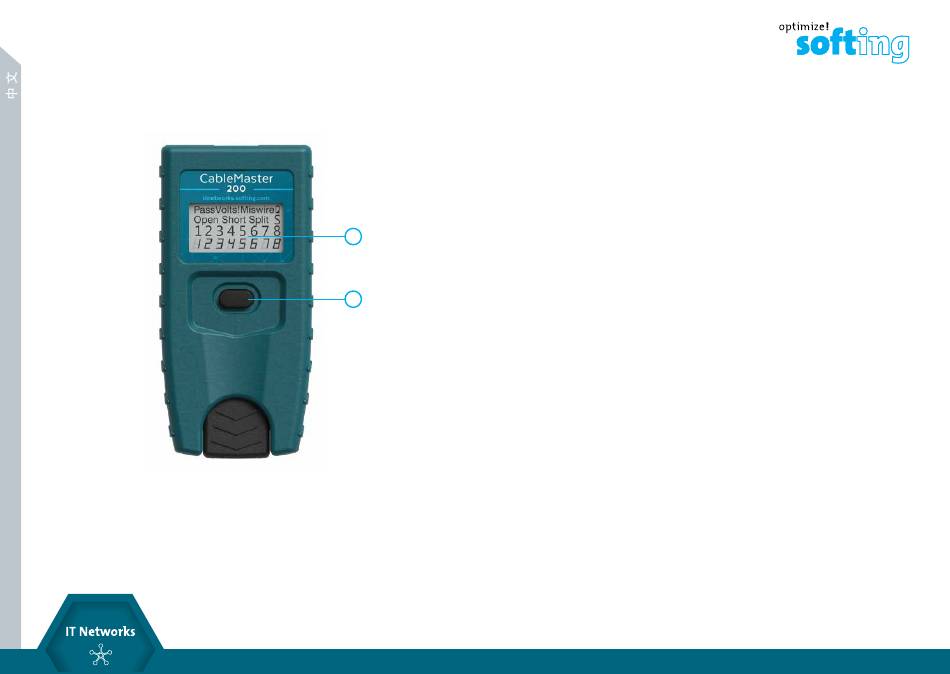

BUTTON FUNCTION
1
2
12
12
1
2
LCD 显示屏
开/关, 线缆测试,
模式测试, 循环
CableMaster 200只有一个用于操作的按钮。您可以使用这个按钮开始测试并选择所
有其他功能和选项。根据按下按钮的时间长度（少过1秒或超过1秒），调用不同的功
能：。
1. 电缆测试（短按键）：短暂按下关闭的CableMaster 200键将会开始电缆测试，
显示屏上出现"TEST"。测试结果会显示。如果再次短暂按下按钮，测试仪将会开
始另一个测试。不使用时，除非CableMaster 200设备处于LOOP模式，仪器会
在大约20秒时后自动关闭。如果按住按钮直到显示屏上出现"LOOP"然后释放，
则执行连续测试并更新结果显示。通过长按连续按钮，连续测试将会停止并进入模
式选择。如果选择了"LOCATE" - 模式并且连接了ID Remote而不是Wiremap
Remote，则CableMaster 200将显示连接的ID Remote的编号。
显示选项包括：
− "OPEN"：与遥控器的连接中断
− "PASS"：测试成功执行
− "SHORT"：一对或多对之间短路
− "SPLIT"：错误地将电线敷设在不同的对中
2. 模式选择（长按键）：长按打开的CableMaster 200按钮调出模式选择。电缆测试
和音调发生器模式依次显示。执行释放按钮时显示的模式。打开CableMaster 200
时，模式按以下顺序显示：
• OFF：如果显示屏显示"OFF"且同时释放按钮，CableMaster 200将会关
闭。
• LOOP：连续模式下的电缆测试，直到通过长按钮终止测试按或调出模式选择。
• LOCATE：检测仅限网络地图的ID遥控器＃1 - ＃5。 此模式不用于测试线缆，
仅用于使用仅映射ID遥控器映射远端连接的插孔的位置。 对于测试线缆，请使
用存储在测试仪底部的主遥控器。
• Hi Lo 1，Hi Lo 2，Hi，Lo（四音模式）：
接下来的四种模式是具有不同声音模式的音调产生模式。"Hi Lo"音调序列以
不同长度的两个频率发送。 "Hi"和"Lo"一次只有一个频率。通过简单地按
下其中一个键声音模式，受声音信号影响的线对变化。该显示相应的引脚。
• CABLE：执行相同的电缆测试，与短按钮操作一样。
13
