CableMaster 200

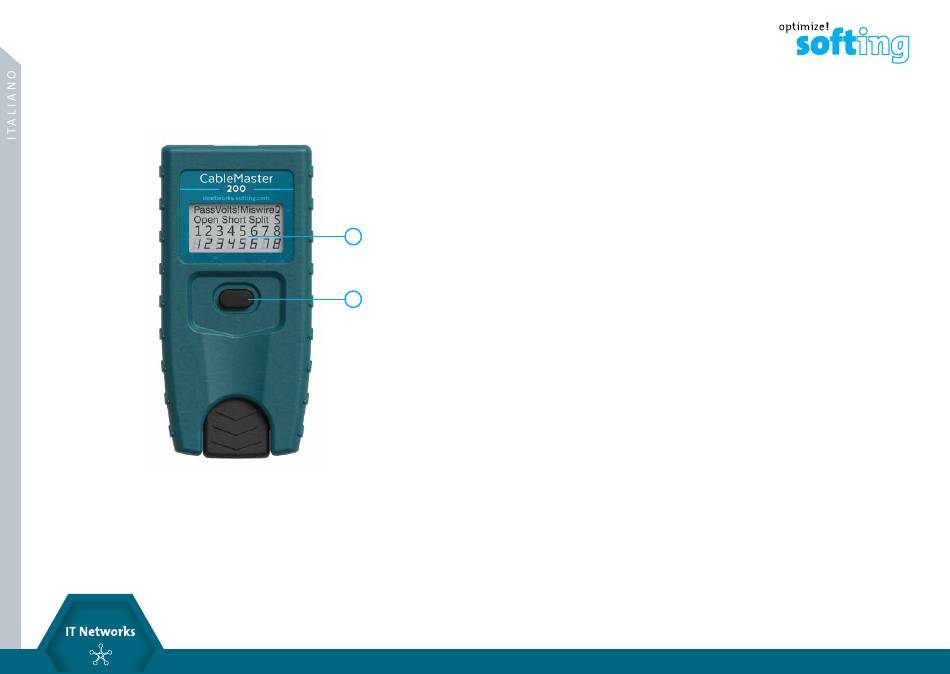

FUNZIONE
1
2
10
10
1
2
Display LCD
Accensione/Spegnimento,
Controllo del cavo, Selezione modalità,
LOOP
Il CableMaster 200 è dotato di un solo tasto che permette di avviare un test e
selezionare le altre funzioni ed opzioni. È possibile premere il tasto brevemente (meno
di un secondo) o a lungo (più di un secondo).
1. Test di cavi (pressione breve): quando il CableMaster 200 è spento, ogni breve
pressione del tasto dà inizio ad un test di cavi e sul display viene visualizzato
"TEST".
Il risultato viene visualizzato per alcuni secondi prima che il dispositivo si
spenga (eccetto in modalità LOOP). Premendo breve m ente il tasto prima dello
spegnimento, verrà avviato un nuovo test. Se il tasto è tenuto pre m uto finché
non viene visualizzata la modalità "LOOP", e poi rilasciato, i test vengono eseguiti
continuamente e i risultati sul display vengono aggiornati.
Premendo a lungo il tasto, si arrestano i test eseguiti continuamente e si accede
alla selezione delle modalità. Nella modalità "LOCATE", se viene connesso un ID
remoto in luogo dell'unità remota, si ottiene il numero dell'ID remoto connesso.
Le opzioni di visualizzazione sono:
− "Open": connessione con l'unità remota interrotta
− "Pass": test eseguito con successo
− "Short": cortocircuito tra una o più coppie
− "Split": collocazione incorretta dei cavi tra diverse coppie
2. Selezione della modalità (pressione lunga):
quando il CableMaster 200 è acceso, premendo a lungo il tasto, si accede alla
selezione delle modalità. Qui è possibile scegliere le modalità disponibili per i test di
cavi e la generazione di toni. Verrà eseguita la modalità che si visualizza nel momento
in cui il tasto viene rilasciato. Nell'accendere il CableMaster 200, le modalità vengono
visualizzate nel seguente ordine:
• OFF: se si rilascia il tasto quando si visualizza "OFF", il CableMaster 200 si spegne.
• LOOP: esecuzione continua dei test di cavi, per terminare i test premere a
lungo
il tasto; in questo modo si entra nella selezione della modalità.
• LOCATE: riconosce gli ID remoti #1-5. Questa modalità non viene impiegata per
i test di cavi ma per identificare la presa corretta all'estremità del cavo. Per i
test di cavi utilizzare l'unità remota principale incorporata nel tester.
• Quattro cadenze di tono (Hi Lo 1, Hi Lo 2,
Hi, Lo): modalità di generazione di toni con suoni differenti. I toni "Hi Lo" si com-
pongono di due frequenze con intervalli differenti. "Hi" e "Lo" hanno una
sola frequenza. Pre m endo brevemente il tasto quando il dispositivo si trova
in modalità di tono, le coppie di cavi assegnate al segnale acustico cambiano.
Vengono visualizzati i pin corrispondenti.
• CABLE: viene svolto lo stesso test di cavi che si esegue con una breve pressione
del tasto in stato spento.
11
itnetworks.softing.com/CM200
