Softing CABLEMASTER FO Bedienungsanleitung

Einleitung

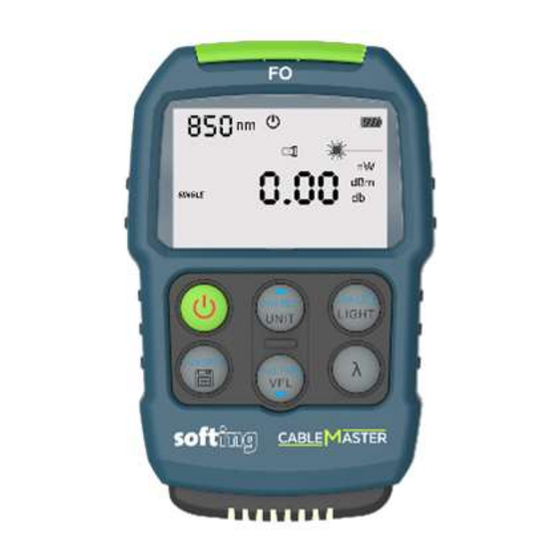

Der CableMaster-FO ist ein multifunktionaler optischer Leistungsmesser und
integriert die Funktionen der optischen Leistungsmessung, eines Visual Fault
Locators (VFL/Rotlicht) und einer Taschenlampe sowie weitere nützliche
Funktionen.
Features
• Zuverlässig, robust und langlebig
Mehrere Funktionen in einem Gerät (optischer Leistungsmesser, VFL, Taschenlampe,
•
RJ45-Patchkabelkabeltest)
• Universelle optische Schnittstelle (2.5) inklusive zweiten Adapter (1.25) für LWL-
Stecksysteme wie z.B. SC/FC/ST/LC
Multi-Unit-Anzeige dBm/dB/mW
•
• Unterstützung der Absolut- und Relativwert-Messfunktion
Unterstützung der Referenzierung (Nullung)
•
• USB-Schnittstelle zum Laden des Akku mit bis zu 80 Stunden ununterbrochene
Betriebszeit (OPM-Modus)
Intelligente Energieeinsparung Funktion
•
Bedienungsanleitung
Multifunktionales OPM
mit VFL, Taschenlampe
und RJ-45 Verdrahtungstest
Dynamik Bereich
-70dBm~+10dBm@1550nm
WARNUNG: Bei Verwendung von nicht aufladbaren AAA Batterien zur Stromversorgung ist es untersagt,
einen externen Netzadapter anzuschließen, um eine Gefährdung zu vermeiden.
Specifications
OPM
Sensor Typ
Arbeits-Wellenlängen
Display Auflösung
Identifizierungs-Frequenzen
Optischer Anschluss
VFL
Arbeits-Wellenlängen
Ausgangs Modus
Optischer Anschluss
Others
Akku
Dauerbetrieb
Auto Abschaltung
Temperaturbereich - in Betrieb
Temperaturbereich - Lagerung
Luftfeuchtigkeit - Lagerung
Abmessungen
Gewicht
1
Unterstütze Wellenlängen Genauigkeit
850/1300/1310/1490/1550/1625/1650nm ±0.35dB
lnGaAs
800nm-1700nm
0.01 dBm
270Hz/330Hz/1 kHz/2kHz
2.5mm universal FC/SC/ST
650nm±30nm
CW/1Hz/2Hz
2.5mm universal FC/SC/ST
Ni-MH aufladbare Akkus
80 Stunden (nur im OPM Modus)
10 Minuten
-10°C - +50°C
-25°C - +70°C
0 - 95% (Nicht kondensierend)
105L x 65W x 25H (mm)
140g
VFL
Ausgangs
Power
0 dBm
1 mW
2
3
