CableMaster 200
TOUCHES
1
2
6
6
1
2

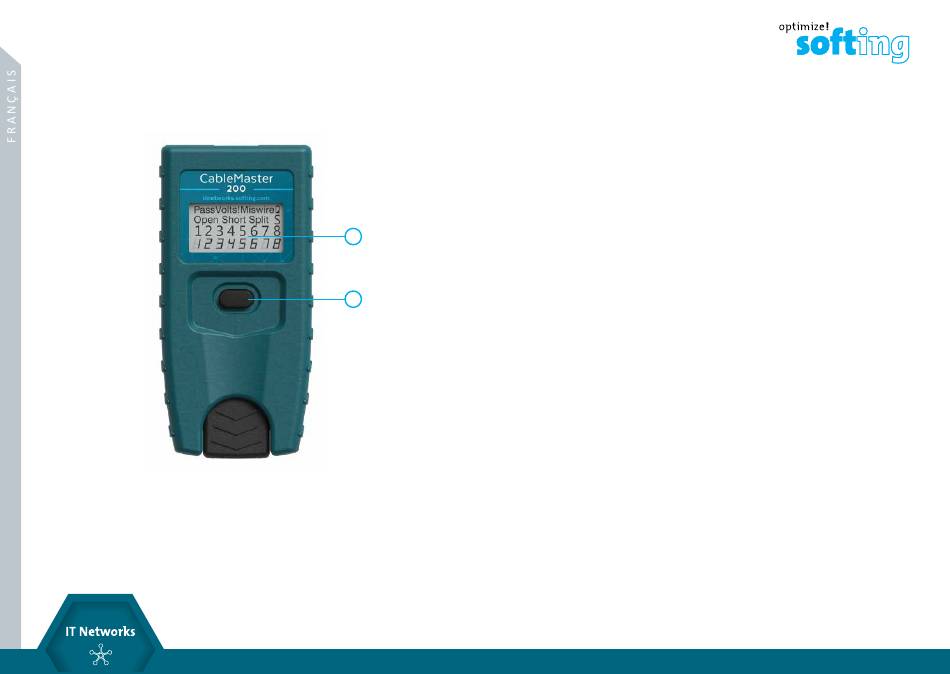

LCD Display
On/Off, Contrôle de câble,
Test en mode, LOOP
Le CableMaster 200 a une seule touche qui permet d'effectuer un test et de sélectionner
les autres fonctions et options. Une pression courte sur cette touche (moins d'une sec.)
et une pression prolongée (plus d'une sec.) seront reconnues différemment.
1. Test de câble (pression courte): Lorsque le CableMaster 200 est éteint, chaque courte
pression sur la touche lance un test de câble et «TEST» s'affiche. Le résultat est affiché
pendant quelques secondes avant de s'éteindre (sauf si l'appareil est sur mode LOOP).
Une nouvelle courte pression avant que le CableMaster 200 s'éteigne lancera un nouveau
test. Si la touche est tenue enfoncée jusqu'à que «LOOP» s'affiche puis relâchée, des
tests en continu seront effectués et l'affichage sera actualisé. Le CableMaster 200
s'éteindra automatiquement au bout de 5 min. si aucun changement de résultats est
détecté.
Une pression prolongée et continue permet de sortir du mode «test de câble en
continu» et d'accéder à la sélection des «modes». En mode «LOCATE», si un bouchon
d'identification ID est connecté au lieu de l'affichage graphique, le CableMaster 200
affiche le numéro du bouchon d'identification ID.
Les options d'affichage sont:
− «Open»: La connexion avec l'unité REMOTE est interrompue
− «Pass»: Le test a été réalisé avec succès
− «Short»: Court-circuit entre une ou plusieurs paires
− «Split»: mauvais montage des fils à l'intérieur des câbles
2. Sélection de modes (pression prolongée): Lorsque le CableMaster 200 est allumé,
une pression prolongée sur la touche permet d'accéder à la sélection des modes. En
mode «sélection», le CableMaster 200 fait défiler tous les «modes» de test de câble
et de génération de tonalité. Le «mode» affiché au moment où la touche est relâchée
sera exécuté. Dès que le CableMaster 200 est allumé, les modes seront affichés dans
l'ordre suivant:
• OFF: Si la touche est relâchée lorsque «OFF» s'affiche le CableMaster 200 s'éteindra.
• LOOP (boucle): Test de câble en continu jusqu'à ce que le temps soit écoulé
ou le test soit arrêté par une pression prolongée qui permet d'accéder à la sélection
de «modes».
• LOCATE: Détecte les unités distantes #1-5. Ce mode n'est pas employé pour
le test decâble, il sert à identifier la prise correcte à l'extrémité du câble.
Pour les tests de câbles, veuillez utiliser l'unité distante principale stockée
dans le testeur.
• Quatre cadences de tonalités (Hi Lo 1 – (Haut Bas), Hi Lo 2, Hi (Haut), Lo (Bas)):
Les 4 prochains «modes» sont des générations de tonalité à sons différents.
Les tonalités «Hi Lo» se composent de deux fréquences et intervalles différents.
«Hi» et «Lo» ont une seule fréquence. En mode «tonalité», des courtes
pressions changeront les fils sur lesquels la tonalité sera générée. Les broches
correspondantes s'affichent. En mode tonalité le CableMaster 200 s'éteindra
automatiquement 30 min. après la pression sur la touche ou par sélection de
«modes» par une pression prolongée.
• CÂBLE: Le même test de câble est effectué en appuyant brièvement sur le bouton.
7
