aerauliqa Quasar T Montageanleitung

H
Telepítési útmutató
Quasar – félaxiális ventilátor
Bevezetés

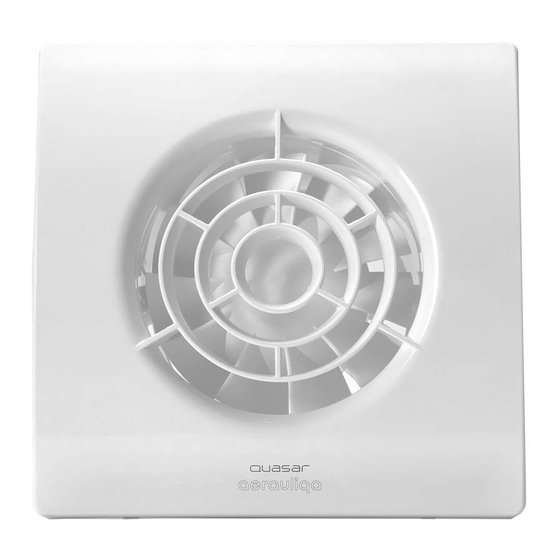

(fig. 1) félaxiális ventilátor kisebb és közepes méretű helyiségek
(mellékhelyiségek, fürdőszobák, konyhák, stb.) szellőztetésére lett tervezve.
Kiválóan alkalmas faláttörésen vagy közepesen (max. 3 méter) hosszú
csőrendszereken keresztül történő szellőztetésre.
Falon és mennyezeten egyaránt elhelyezhető (fig.2).
A készülék biztonságos és megfelelő működése érdekében, olvassa el figyelmesen ezt az útmutatót a készülék
üzembe helyezése előtt, őrizze meg annak érdekében, hogy a későbbiekben is a segítségére lehessen. A
készülék megfelel az elektromos termékekre vonatkozó hatályos irányelvek alapvető követelményeinek és egyéb
megfelelő rendelkezéseinek. A telepítést és beállítást kizárólag megfelelő szakképesítéssel rendelkező szakember
végezheti el, a helyi előírások figyelembevétele mellett. Az előírások figyelmen kívül hagyásából eredő esetleges
személyi sérülésekért vagy anyagi károkért a gyártó nem vállal felelősséget.
MŰSZAKI ADATOK
• Anyaga: magas minőségű, UV álló ABS műanyag, fehér (RAL 9010) színben.
• Megerősített kivitel, mely megakadályozza a deformációt a rögzítés és telepítés során.
• Magas hatékonyságú félaxiális járókerék az alacsony zajszint és a hatékony elszívás érdekében.
• Egyfázisú motor beépített hővédelemmel.
• A készülék kettős szigeteléssel rendelkezik, az elektromos illesztés során védőföldelés nem szükséges.
• Szakaszos és folyamatos üzemeltetésre egyaránt alkalmas.
• IP-45 (apró méretű szilárd tárgyak (>1 mm) és kisnyomású vízsugár ellen) védelem.
• Hálózati feszültség 220V - 240V~ 50/60Hz .
Típus Légszállítás Statikus nyomás
m /h max Pa max
3
Quasar N 95 47
Quasar T 95 47
Quasar 2S BB 105/70 53/22
TELEPÍTÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK, HASZNÁLAT ÉS KARBANTARTÁS
• A készülék kizárólag az ebben használati útmutatóban megjelölt szellőztetési feladatkra használható.
• Kicsomagolást követően győződjön meg a készülék megfelelő állapotáról. Amennyiben kétség merülne fel a termék
állapotával kapcsolatosan, forduljon szakemberhez. A készüléket tartsa távol gyermekektől vagy csökkent szellemi,
képességekkel rendelkező személyektől.
• Ne érintse meg a készüléket nedves kézzel / lábbal.
• A készülék csak felügyelet mellett használható olyan személyek által (beleértve a gyermekeket is) akik csökkent szellemi
illetve fi zikai képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal, illetve tudással a készülék
használatára vonatkozóan. Ne engedje gyermekét játszani a készülékkel!
• A készülék nem használható éghető gőzöket, pl. alkohol, rovarirtó szerek, üzemanyag, stb. tartalmazó levegő elszívására.
• Bármilyen, a normális működéstől eltérő jelenséget észlel, a készüléket válassza le az elektromos hálózatról és kérje
szakember segítségét. Javításhoz, alkatrészcseréhez kizárólag gyári alkatrészeket használjon.
• Az elektromos hálózat, melyhez a készüléket csatlakoztatni kívánja, feleljen meg az elektromos hálózattal szemben
támasztott előírásoknak.
• Az elektromos hálózathoz való csatlakoztatás előtt ellenőrizni szükséges:
- a készülék adattábláján feltüntetett adatok (feszültség és frekvencia) megfelel az elektromos hálózat paramétereinek.
- Az elektromos hálózat, ill. a készülék számára kialakított elektromos csatlakozási felület / aljzat biztosítani tudja a készülék
maximális áram és teljesítményfelvételét. Ellenkező esetben kérje szakember segítségét.
• A készülék működtetése nem aktíválhatja vízmelegítő, sütő, stb. működését. A ventilátor nem alkalmazható forró levegő,
füstgáz, bármilyen típusú égéstermék elszívására. A készülék kizárólag légtechnikai csőrendszerhez csatlakoztatható az
elszívott levegő elvezetése érdekében.
• Üzemeltetési hőmérséklet: 0°C ... +50 °C.
• A készüléket kizárólag tiszta levegő elszívására tervezték. Zsírral, korommal, vegyi- és maró anyagokkal
Telj.
Zajszint
dB(A) @3m
W max
8 25
8 25
8/5 26/22
en ezt az útmutatót a készülék
Fi Fig. 1
1
