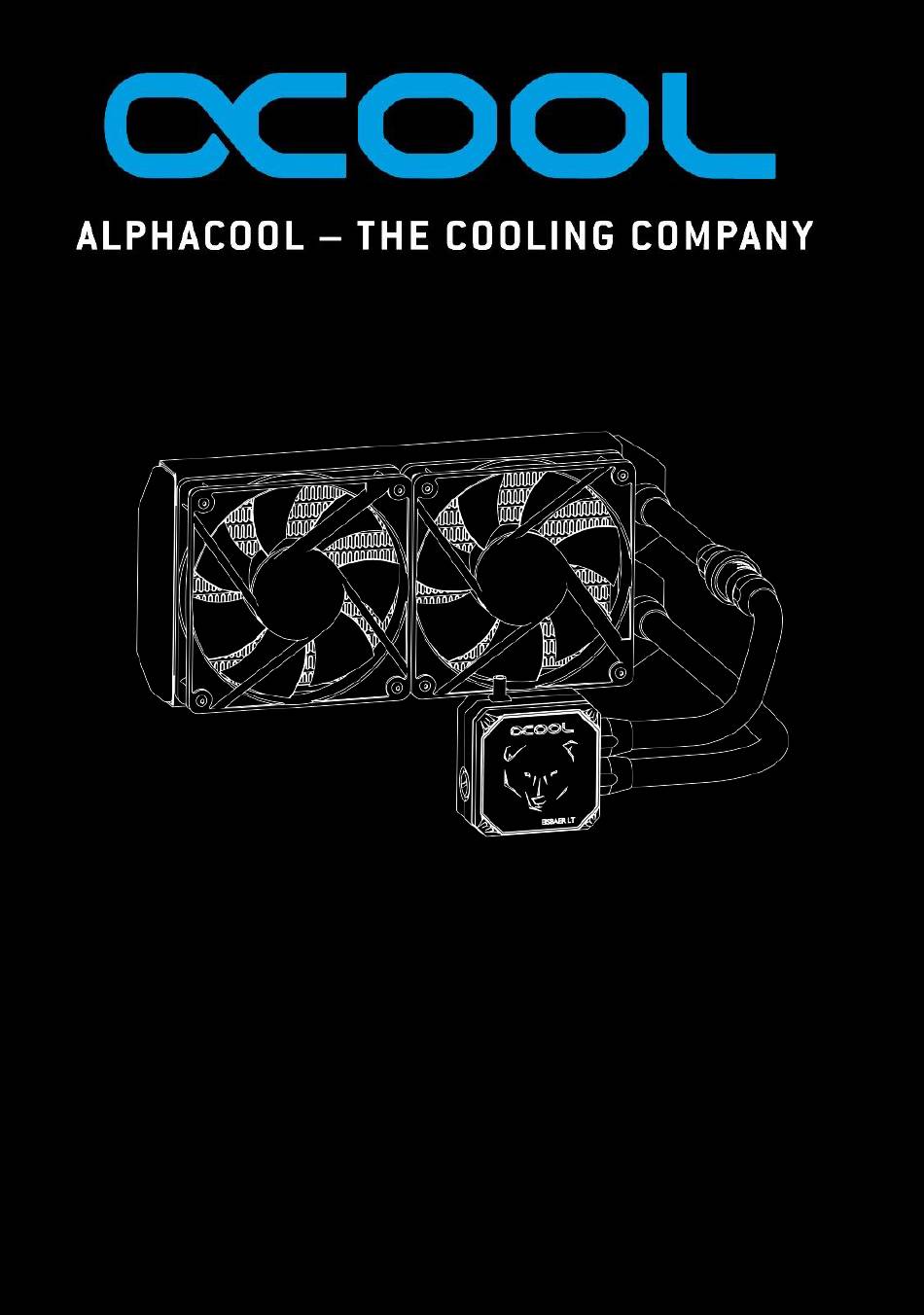

EISBAER LT AURORA
EISBAER LT
V.1.000-02.2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alphacool EISBAER LT AURORA

Inhaltszusammenfassung für Alphacool EISBAER LT AURORA

  • Seite 1 EISBAER LT AURORA EISBAER LT V.1.000-02.2022...
  • Seite 2 EISBAER LT AURORA EISBAER LT Deutsch...

  • Seite 3: Inhaltsverzeichnis

    Deutsch EISBAER LT AURORA EISBAER LT Deutsch Sicherheitshinweise Montagematerial Technische Details Radiatormontage Lüfter & Beleuchtung anschliessen Anschluss der Beleuchtung an das Mainboard Vorbereitung CPU Kühlermontage INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1700 INTEL 2011 / 2011-3 / 2066...
  • Seite 4 EISBAER LT AURORA EISBAER LT Deutsch INTEL 2011 / 2011-3 / 2066 AMD AM3+ / AM3 / AM2+ / AM2 AMD AM5 / AM4 AMD TR4 / sTRX4 Connect the pump Initial Start Up Using Quick Release Connectors Expanding the Loop with Eiswolf GPU AiO Français...

  • Seite 5: Deutsch

    Deutsch EISBAER LT AURORA EISBAER LT Deutsch SICHERHEITSHINWEISE Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen. MONTAGEMATERIAL RADIATOR Anzahl & variiert je Anzahl variiert je nach LÜFTER nach Version Version M3x5 M3x30 EISBAER KÜHLER 4x 0,5 mm Unterleg- Wärmeleitpaste...

  • Seite 6: Technische Details

    EISBAER LT AURORA EISBAER LT Deutsch TECHNISCHE DETAILS [Maße in mm] KÜHLER Eisbaer LT Aurora Eine Halterung für den Sockel 2011-3 Narrow ILM (Art. Nr.: AMD: AM5 / AM4 / TR4 / sTRX4 / 12531) AM3+ / AM3 / AM2+ / AM2 ist separat erhältlich.

  • Seite 7: Radiatormontage

    Deutsch EISBAER LT AURORA EISBAER LT RADIATORMONTAGE Lüfter drückend M3 x 5 M3 x 30 M3 x 30...

  • Seite 8: Lüfter & Beleuchtung Anschliessen

    EISBAER LT AURORA EISBAER LT Deutsch Lüfter saugend LÜFTER & BELEUCHTUNG ANSCHLIESSEN 4-Pin PWM Stromversorgung / Drehzahlregelung über das Mainboard oder Ihre Lüftersteuerung Digital – RGB female Beleuchtungssteuerung über das Mainboard oder den beiliegenden Digital - RGB Controller Digital – RGB male Schließen Sie weitere...

  • Seite 9: Anschluss Der Beleuchtung An Das Mainboard

    Deutsch EISBAER LT AURORA EISBAER LT Aurora Edition Anschluss der Beleuchtung an das Mainboard Möchten Sie den beiliegenden Controller nicht verwenden, können Sie die Beleuchtung auch direkt über Ihr Mainboard anschließen und steuern. Wählen Sie die korrekte Verkabelung, in Abhängigkeit von Ihrem Mainboard:...
  • Seite 10 EISBAER LT AURORA EISBAER LT Deutsch V D G 5V D NICHT AN 12V RGB HEADER ANSCHLIESSEN...

  • Seite 11: Vorbereitung Cpu

    Deutsch EISBAER LT AURORA EISBAER LT VORBEREITUNG CPU • Entfernen Sie die Schutzfolie am Kühlerboden. Entfernen Sie die Reste der Wärmeleitpaste von der CPU. • Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf. • Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer •...

  • Seite 12: Kühlermontage

    EISBAER LT AURORA EISBAER LT Deutsch KÜHLERMONTAGE INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1700 Wählen Sie die entsprechende Halterung und Schrauben aus. • 7,5 mm Stecken Sie die Halterung, wie dargestellt, zusammen. • Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und •...
  • Seite 13 Deutsch EISBAER LT AURORA EISBAER LT 1700 Schraube Druckfeder Muttern Unterlegscheibe 2 mm Befestigen Sie den Kühler, mit Hilfe der Backplate, auf dem Sockel. Ziehen Sie • dabei die Schrauben kreuzweise, handfest an.

  • Seite 14: Intel 2011 / 2011-3 / 2066

    EISBAER LT AURORA EISBAER LT Deutsch INTEL 2011 / 2011-3 / 2066 Wählen Sie die entsprechende Halterung und Schrauben aus. • Stecken Sie die Halterung, wie dargestellt, zusammen. • Kein Werkzeug benutzen nur handfest anziehen! Kein Werkzeug benutzen nur handfest anziehen!
  • Seite 15 Deutsch EISBAER LT AURORA EISBAER LT Schrauben Druckfeder Unterlegscheiben 0,5 mm Beachten Sie: Einige Mainboards des Sockel 2011/- 3 haben keine durchgehenden Montagebohrungen im Sockelbereich. Drehen Sie die Schrauben in diesem Fall nicht weiter als 4 mm ein.

  • Seite 16: Amd Am3+ / Am3 / Am2+ / Am2

    EISBAER LT AURORA EISBAER LT Deutsch Kein Werkzeug benutzen nur handfest anziehen! AMD AM3+ / AM3 / AM2+ / AM2 Wählen Sie die entsprechende Halterung und Schrauben aus. • UNC 6-32 10,5 mm Stecken Sie die Halterung, wie dargestellt, zusammen.
  • Seite 17 Deutsch EISBAER LT AURORA EISBAER LT Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und • fixieren Sie diese an die Halterung. Schraube Druckfeder Unterlegscheiben 0,5 mm Für die Montage auf dem Sockel benötigen Sie die Original Backplate des •...

  • Seite 18: Amd Am5 / Am4

    EISBAER LT AURORA EISBAER LT Deutsch AMD AM 5 / AM4 Wählen Sie die entsprechende Halterung und Schrauben aus. • UNC 6-32 10,5 mm Stecken Sie die Halterung, wie dargestellt, zusammen. • Schieben Sie die Druckfedern und zwei verschiedene Unterlegscheiben auf die •...

  • Seite 19: Amd Tr4 / Strx4

    Deutsch EISBAER LT AURORA EISBAER LT Für die Montage auf dem Sockel benötigen Sie die • Original Backplate des Mainboards. • Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an. Kein Werkzeug benutzen...
  • Seite 20 EISBAER LT AURORA EISBAER LT Deutsch Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und • fixieren Sie diese an die Halterung. Schraube Druckfeder Unterlegscheibe 0,5 Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die •...

  • Seite 21: Pumpe Anschliessen

    Deutsch EISBAER LT AURORA EISBAER LT PUMPE ANSCHLIESSEN Schließen Sie den 3 - Pin Anschluss der Pumpe an den beiliegenden Digital-RGB • Controller an. ARGB-Beleuchtung (vgl. S. 8f.) Stromversorgung Pumpe (3-Pin) Aurora Kein Werkzeug benutzen Edition nur handfest anziehen!

  • Seite 22: Lüfter & Pumpe Anschließen

    EISBAER LT AURORA EISBAER LT Deutsch • Möchten Sie den Controller nicht nutzen, können Sie die Pumpe auch direkt an ihr Mainboard anschließen. LÜFTER & PUMPE ANSCHLIEßEN Verbinden Sie die Lüfter mit dem PWM Adapter: Anschließend schließen Sie den Lüfter und die Pumpe am Mainbard an:...
  • Seite 23 Deutsch EISBAER LT AURORA EISBAER LT Pumpe Lüfteradapter...

  • Seite 24: Inbetriebnahme

    EISBAER LT AURORA EISBAER LT Deutsch INBETRIEBNAHME Sollte Ihre Eisbaer LT AiO / Eisbaer LT bei der Inbetriebnahme ungewöhnlich laut sein, hilft es das komplette PC Gehäuse ein wenig hin und her zu kippen. Der erhöhte Geräuschpegel der Pumpe entsteht durch Luftbläschen im geschlossenen System. Diese Bläschen entstehen durch Transport- oder Montagebewegungen.

  • Seite 25: Erweitern Mit Eiswolf All In One

    Deutsch EISBAER LT AURORA EISBAER LT ERWEITERN MIT EISWOLF ALL IN ONE Schalten Sie Ihren PC aus. • • Lösen Sie den Schnellverschluss (beachten Sie, dass beim Aufdrehen der Kupplungen, 1-2 Tropfen Wasser austreten können). Setzen Sie Ihre Grafikkarte mit Eiswolf Kühlung gemäß der Montageanleitung •...

  • Seite 26: English

    EISBAER LT AURORA EISBAER LT English MONTAGEBEISPIEL English SAFETY INSTRUCTIONS Read the safety instructions before starting the installation.

  • Seite 27: Mounting Material

    English EISBAER LT AURORA EISBAER LT MOUNTING MATERIAL RADIATOR number varies & depending on number varies depending on the the product FANS version product version M3x5 M3x30 EISBAER COOLER 4x 0,5 mm Thermal Washers Spring grease 1x TR4/sTRX4 4x 2 mm...

  • Seite 28: Radiator Mounting

    EISBAER LT AURORA EISBAER LT English 1700 Threads: 3x G1/4“ (IN, OUT, FILL) Lighting: Digital - RGB Operating voltage: Max. power consumption: Eisbaer LT RADIATOR MOUNTING Pushing fans M3 x 5...

  • Seite 29: Connecting Fans & Digital Rgb

    English EISBAER LT AURORA EISBAER LT M3 x 30 Sucking fans M3 x 30 CONNECTING FANS & DIGITAL RGB...
  • Seite 30 EISBAER LT AURORA EISBAER LT English 4-Pin PWM power supply / speed control via the mainboard or your fan controller Digital – RGB female Lighting control via the mainboard or the enclosed digital RGB controller Digital – RGB male Connect additional...

  • Seite 31: Connect Lighting To The Mainboard

    English EISBAER LT AURORA EISBAER LT Connect Lighting to the mainboard If you do not want to use the included controller, you can also connect and control the lighting directly via your mainboard. Select the correct wiring depending on your motherboard:...
  • Seite 32 EISBAER LT AURORA EISBAER LT English...

  • Seite 33: Preparation Cpu

    English EISBAER LT AURORA EISBAER LT PREPARATION CPU • Remove the protective film from the cooling plate Remove any remaining thermal paste from the CPU. • Apply a pea-sized blob of thermal paste to the center of the CPU. •...

  • Seite 34: Cooler Installation

    EISBAER LT AURORA EISBAER LT English COOLER INSTALLATION INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1700 Select the appropriate bracket and screws. • 7,5 mm Plug the bracket together as shown. • Slide the compression springs and washers onto the screws and fix them to the •...
  • Seite 35 English EISBAER LT AURORA EISBAER LT 1700 screw spring Muttern washer 2 mm Attach the cooler to the socket using the backplate. Tighten the screws • crosswise hand-tight.

  • Seite 36: Intel 2011 / 2011-3 / 2066

    EISBAER LT AURORA EISBAER LT English INTEL 2011 / 2011-3 / 2066 Select the appropriate bracket and screws. • Plug the bracket together as shown. • Attach the cooler to the socket as shown. Tighten the screws clockwise, hand- •...

  • Seite 37: Amd Am3+ / Am3 / Am2+ / Am2

    English EISBAER LT AURORA EISBAER LT Note: Some 2011/-3 Socket motherboards have continuous threaded mounting holes in the base. In this case, do not tighten the screws more than 4 mm. Do not use tools. Tighten only by hand! AMD AM3+ / AM3 / AM2+ / AM2 Select the appropriate bracket and screws.
  • Seite 38 EISBAER LT AURORA EISBAER LT English 10,5 mm Plug the bracket together as shown. • Slide the compression springs and washers onto the screws and fix them to the • bracket. screw spring washer 0,5 mm For the mounting on the socket you need the original backplate oft he •...

  • Seite 39: Amd Am5 / Am4

    English EISBAER LT AURORA EISBAER LT AMD AM5 / AM4 Select the appropriate bracket and • screws. UNC 6-32 10,5 mm Plug the bracket together as shown. • Do not use tools. Tighten only by hand!
  • Seite 40 EISBAER LT AURORA EISBAER LT English Slide the compression springs and two different washers onto the screws and fix • them to the bracket. Schrauben screw Druckfedern Unterlegscheiben 2 spring washer 0,5 mm washer 2 mm For the mounting on the socket you need the original backplate oft he •...

  • Seite 41: Amd Tr4 / Strx4

    English EISBAER LT AURORA EISBAER LT • Attach the cooler tot he socket as shown. Tighten the screws crosswise hand- tight. Do not use tools. Tighten only by hand! AMD TR4 / sTRX4 Select the appropriate bracket and screws. •...
  • Seite 42 EISBAER LT AURORA EISBAER LT English Slide the compression springs and washers onto the screws and fix them to the • bracket. screw spring washer 0,5 mm Attach the cooler tot he socket as shown. Tighten the screws crosswise hand- •...

  • Seite 43: Connect The Pump

    English EISBAER LT AURORA EISBAER LT CONNECT THE PUMP • Connect the pump`s 3 – pin connector tot he supplied Digital-RGB Controller. ARGB-Lighting (vgl. S. 32f.) Power supply pump (3-Pin) ONLY Aurora Edition If you do not want to use the controller, you can also connect the pump directly •...
  • Seite 44 EISBAER LT AURORA EISBAER LT English FAN & PUMP CONNECTION Connect the fans to the PWM adapter: Then connect the fan and pump to the mainbard:...
  • Seite 45 English EISBAER LT AURORA EISBAER LT Pump Fan adapter...

  • Seite 46: Initial Start Up

    EISBAER LT AURORA EISBAER LT English INITIAL START UP If your Eisbaer LT AiO is unusually loud during initial operation, tipping the entire PC case back and forth a little can help. The higher volume level of the pump occurs due to air bubbles in the closed system.

  • Seite 47: Expanding The Loop With Eiswolf Gpu Aio

    English EISBAER LT AURORA EISBAER LT EXPANDING THE LOOP WITH EISWOLF GPU AIO Switch off the PC. • Loosen the quick release connector (attention, 1-2 drops of water may leak). • Insert your graphics card with Eiswolf cooler according to the manual.

  • Seite 48: Français

    EISBAER LT AURORA EISBAER LT Français Use only clear coolants from our own production (CKC or Eiswasser Crystal – no UV!) or pure distilled or osmosis filtered water. Français AVIS GÉNÉRAL DE SÉCURITÉ Lisez les instructions de sécurité avant de commencer l‘installation.

  • Seite 49: Matériel D'installation

    Français EISBAER LT AURORA EISBAER LT MATÉRIEL D'INSTALLATION RADIATEUR nombre nombre varie en varie en & fonction de fonction de la version la version VENTILATEURS du produit du produit M3x5 M3x30 EISBAER LT KÜHLER 4x 0,5 mm Rondelles Pâte thermique...

  • Seite 50: Montage Du Radiateur

    EISBAER LT AURORA EISBAER LT Français INTEL: 2011 / 2011-3 / 2066 / 1156 / 1155 / 1151 / 1150 / 1200 / 1700 Filetages: 3x G1/4“ (IN, OUT, FILL) Éclairage: Digital - RGB Tension d`alimentation: Max. puissance absorbée: Eisbaer LT...
  • Seite 51 Français EISBAER LT AURORA EISBAER LT Ventilateur Poussée M3 x 30 Ventilateur Pompée M3 x 30...

  • Seite 52: Brancher L'eclairage & Les Ventilateurs

    EISBAER LT AURORA EISBAER LT Français BRANCHER L'ECLAIRAGE & LES VENTILATEURS 4-Pin PWM alimentation électrique / régulation de vitesse via la carte mère ou votre contrôleur de ventilateur Digital – RGB female Contrôle de l'éclairage via la carte mère ou le contrôleur Digital - RGB Digital –...

  • Seite 53: Brancher L'eclairage Sur La Carte Mere

    Français EISBAER LT AURORA EISBAER LT Brancher l'eclairage sur la carte mere Si vous ne souhaitez pas utiliser le contrôleur fourni, vous pouvez également connecter et commander l'éclairage directement via votre carte mère. Sélectionnez le câblage correct en fonction de votre carte mère:...
  • Seite 54 EISBAER LT AURORA EISBAER LT Français...

  • Seite 55: Préparation Cpu

    Français EISBAER LT AURORA EISBAER LT PRÉPARATION CPU • Enlevez le film protecteur du fond du bloc de refroidissement. Enlevez les résidus de pâte thermique du processeur. • Posez la pâte thermique à taille d’un petit pois sur le processeur.

  • Seite 56: Bloc Installation

    EISBAER LT AURORA EISBAER LT Français BLOC INSTALLATION INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1700 Sélectionnez le support et les vis appropriés. • 7,5 mm Branchez le support ensemble tel qu'illustré. • Glissez les ressorts de compression et les rondelles sur les vis et les fixez au •...
  • Seite 57 Français EISBAER LT AURORA EISBAER LT ressort Muttern rondelle 0,5 mm 1700 ressort Muttern rondelle 2 mm Fixez le refroidisseur sur le socle à l'aide de la plaque arrière. Serrer les vis • en serrant les vis en croix à la main.

  • Seite 58: Intel 2011 / 2011-3 / 2066

    EISBAER LT AURORA EISBAER LT Français INTEL 2011 / 2011-3 / 2066 Sélectionnez le support et les vis appropriés. • Branchez le support ensemble tel qu'illustré. • N’utilisez pas d’outils. Serrez qu’à la main!
  • Seite 59 Français EISBAER LT AURORA EISBAER LT Fixez la refroidisseur à la base comme indiqué. Serrez les vis en croix à la main • Schraub ressort rondelle 0,5 mm N’utilisez pas d’outils. Serrez qu’à la main! Notez : Quelques cartes mères avec socket 2011/-3 ne disposent pas de trous d’installation percent entièrement la carte mère dans la partie du socket.

  • Seite 60: Amd Am3+ / Am3 / Am2+ / Am2

    EISBAER LT AURORA EISBAER LT Français N’utilisez pas d’outils. Serrez qu’à la main! AMD AM3+ / AM3 / AM2+ / AM2 Sélectionnez le support et les vis appropriés. • UNC 6-32 10,5 mm Branchez le support ensemble tel qu'illustré. •...
  • Seite 61 Français EISBAER LT AURORA EISBAER LT ressort rondelle 0,5 mm Pour le montage sur le socle, vous avez besoin de la plaque arrière d'origine de • la carte mère. Fixez la refroidisseur à la base comme indiqué. Serrez les vis en croix à la main.

  • Seite 62: Amd Am5 / Am4

    EISBAER LT AURORA EISBAER LT Français AMD AM5 / AM4 Sélectionnez le support et les vis appropriés. • UNC 6-32 10,5 mm Branchez le support ensemble tel qu'illustré. • Glissez les ressorts de compression et deux rondelles différentes sur les vis et •...

  • Seite 63: Amd Tr4 / Strx4

    Français EISBAER LT AURORA EISBAER LT Pour le montage sur le socle, vous avez besoin de la plaque arrière d'origine de • la carte mère. Fixez la refroidisseur à la base comme indiqué. Serrez les vis en croix à la main.
  • Seite 64 EISBAER LT AURORA EISBAER LT Français Glissez les ressorts de compression et les rondelles sur les vis et les fixez au • support. ressort rondelle 0,5 mm Fixez la refroidisseur à la base comme indiqué. Serrez les vis en croix à la main.

  • Seite 65: Brancher La Pompe

    Français EISBAER LT AURORA EISBAER LT BRANCHER LA POMPE Branchez le connecteur à 3 • broches de la pompe au contrôleur Digital - RGB fourni. Éclairage Digital – RGB (vgl. S. 56f.) Alimentation de la pompe (3-Broche) N’utilisez pas d’outils.
  • Seite 66 EISBAER LT AURORA EISBAER LT Français • Si vous ne souhaitez pas utiliser le contrôleur, vous pouvez également connecter la pompe directement à votre carte mère. CONNEXION DU VENTILATEUR ET DE LA POMPE Connectez les ventilateurs à l'adaptateur PWM :...
  • Seite 67 Français EISBAER LT AURORA EISBAER LT Pompe Adaptateur de ventilateur...

  • Seite 68: Mise En Service

    EISBAER LT AURORA EISBAER LT Français MISE EN SERVICE Si votre Eisbaer LT tout-en-un est anormalement bruyant il peut aider de basculer le boîtier du PC légèrement en avant et arrière. Le bruit est dû aux petites bulles d’air dans le système.

  • Seite 69: Agrandissement Par Gpx Eiswolf

    Français EISBAER LT AURORA EISBAER LT AGRANDISSEMENT PAR GPX EISWOLF Eteignez le PC. • Desserrez le raccord rapide (attention, 1-2 gouttes d'eau peuvent fuir). • Insérez votre carte graphique avec le refroidisseur Eiswolf en suivant les • instructions du manuel.
  • Seite 70 EISBAER LT AURORA EISBAER LT Français EXEMPLE MONTAGE...
  • Seite 71 Français EISBAER LT AURORA EISBAER LT Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Germany Support: +49 (0) 531 28874 – 0 Fax: +49 (0) 531 28874 – 22 E-Mail: info@alphacool.com https://www.alphacool.com General Managers: Andreas Rudnicki, Fabian Noelte...
  • Seite 72 EISBAER LT AURORA EISBAER LT Français WEEE-Reg.-Nr.: DE 54464644 Trade Register: Amtsgericht Braunschweig HRB 202390 VAT.ID.Nr.: DE270458421...
