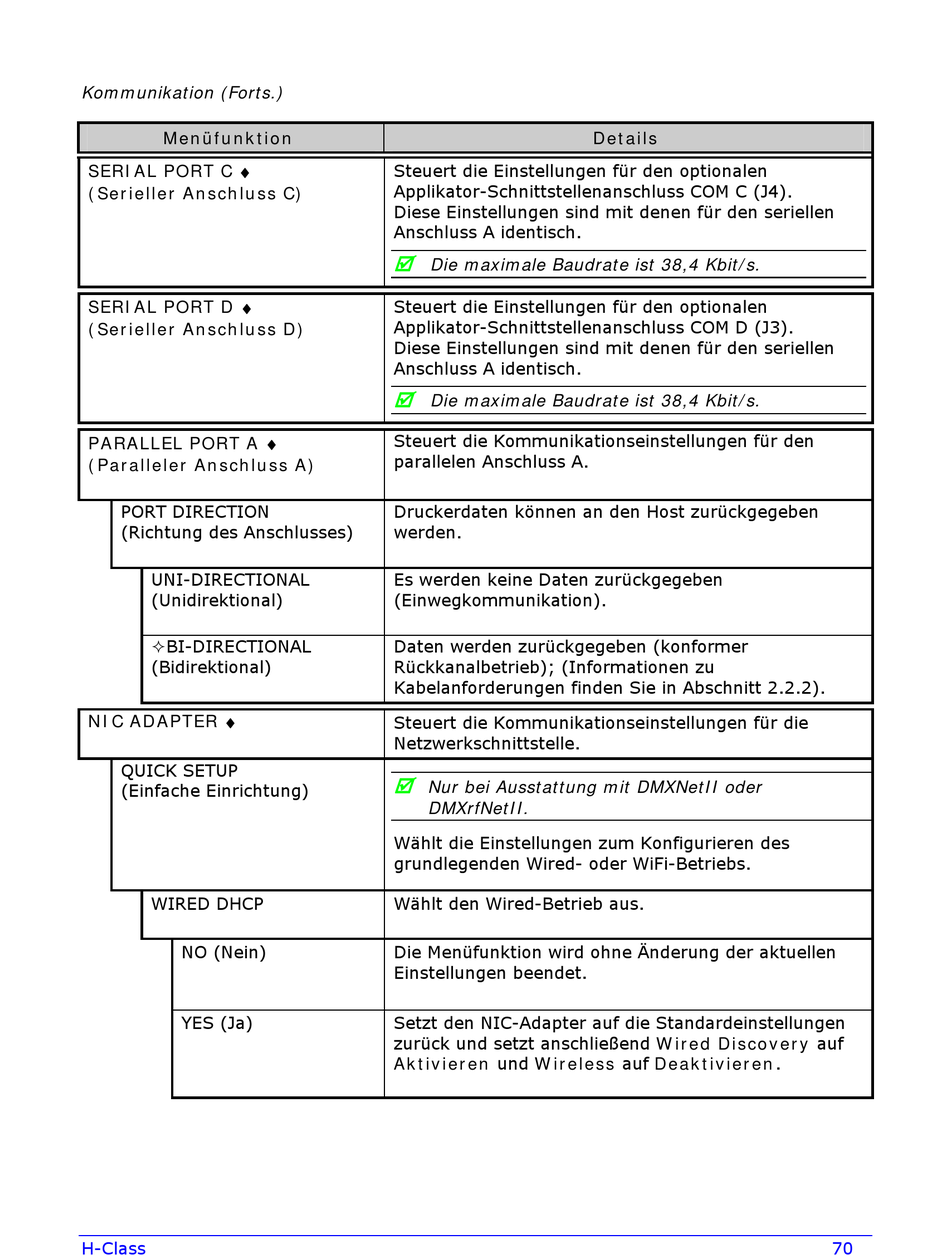

Kommunikation (Forts.)
Menüfunktion
SERIAL PORT C ♦
(Serieller Anschluss C)
SERIAL PORT D ♦
(Serieller Anschluss D)
PARALLEL PORT A ♦
(Paralleler Anschluss A)
PORT DIRECTION
(Richtung des Anschlusses)
UNI-DIRECTIONAL
(Unidirektional)
BI-DIRECTIONAL
(Bidirektional)
NIC ADAPTER ♦
QUICK SETUP
(Einfache Einrichtung)
WIRED DHCP
NO (Nein)
YES (Ja)
H-Class
Steuert die Einstellungen für den optionalen
Applikator-Schnittstellenanschluss COM C (J4).
Diese Einstellungen sind mit denen für den seriellen
Anschluss A identisch.
Die maximale Baudrate ist 38,4 Kbit/s.
Steuert die Einstellungen für den optionalen
Applikator-Schnittstellenanschluss COM D (J3).
Diese Einstellungen sind mit denen für den seriellen
Anschluss A identisch.
Die maximale Baudrate ist 38,4 Kbit/s.
Steuert die Kommunikationseinstellungen für den
parallelen Anschluss A.
Druckerdaten können an den Host zurückgegeben
werden.
Es werden keine Daten zurückgegeben
(Einwegkommunikation).
Daten werden zurückgegeben (konformer
Rückkanalbetrieb); (Informationen zu
Kabelanforderungen finden Sie in Abschnitt 2.2.2).
Steuert die Kommunikationseinstellungen für die
Netzwerkschnittstelle.
Nur bei Ausstattung mit DMXNetII oder
DMXrfNetII.
Wählt die Einstellungen zum Konfigurieren des
grundlegenden Wired- oder WiFi-Betriebs.
Wählt den Wired-Betrieb aus.
Die Menüfunktion wird ohne Änderung der aktuellen
Einstellungen beendet.
Setzt den NIC-Adapter auf die Standardeinstellungen
zurück und setzt anschließend Wired Discovery auf
Aktivieren und Wireless auf Deaktivieren.
Details
70
