Digitool
ELABORAZIONE:
Digitool ® utilizza un DSP a virgola mobile da 32 bit per eseguire tutte le funzioni del segnale. Per ottenere
prestazioni ottimali con questo prodotto, mantenere un forte livello nominale sotto l'aggancio sull'ingresso
e sull'uscita. Usare l'HARDWARE, inserendo il pulsante SENSITIVITY osservando il misuratore di ingresso per
ottimizzare le prestazioni di ingresso. Sul lato dell'uscita, regolare il MATRIX LEVEL OUT mentre il misuratore di
uscita raggiunge la conversione di uscita ottimale. Usare il MAX LEVEL dell' HARDWARE > per combinare nel
miglior modo possibile l'uscita al prodotto da creare.
L'ordine delle funzioni di elaborazione nell'UI e nel G UI di Windows del pannello anteriore riflette l'ordine
in cui quelle funzioni sono elaborate nel DSP. Per gli ingressi, la funzione HARDWARE è sempre la prima
e la funzione LEVEL TO MATRIX è sempre l'ultima Per le uscite, il MATRIX LEVEL OUT è il primo processo e
l'HARDWARE l'ultimo.

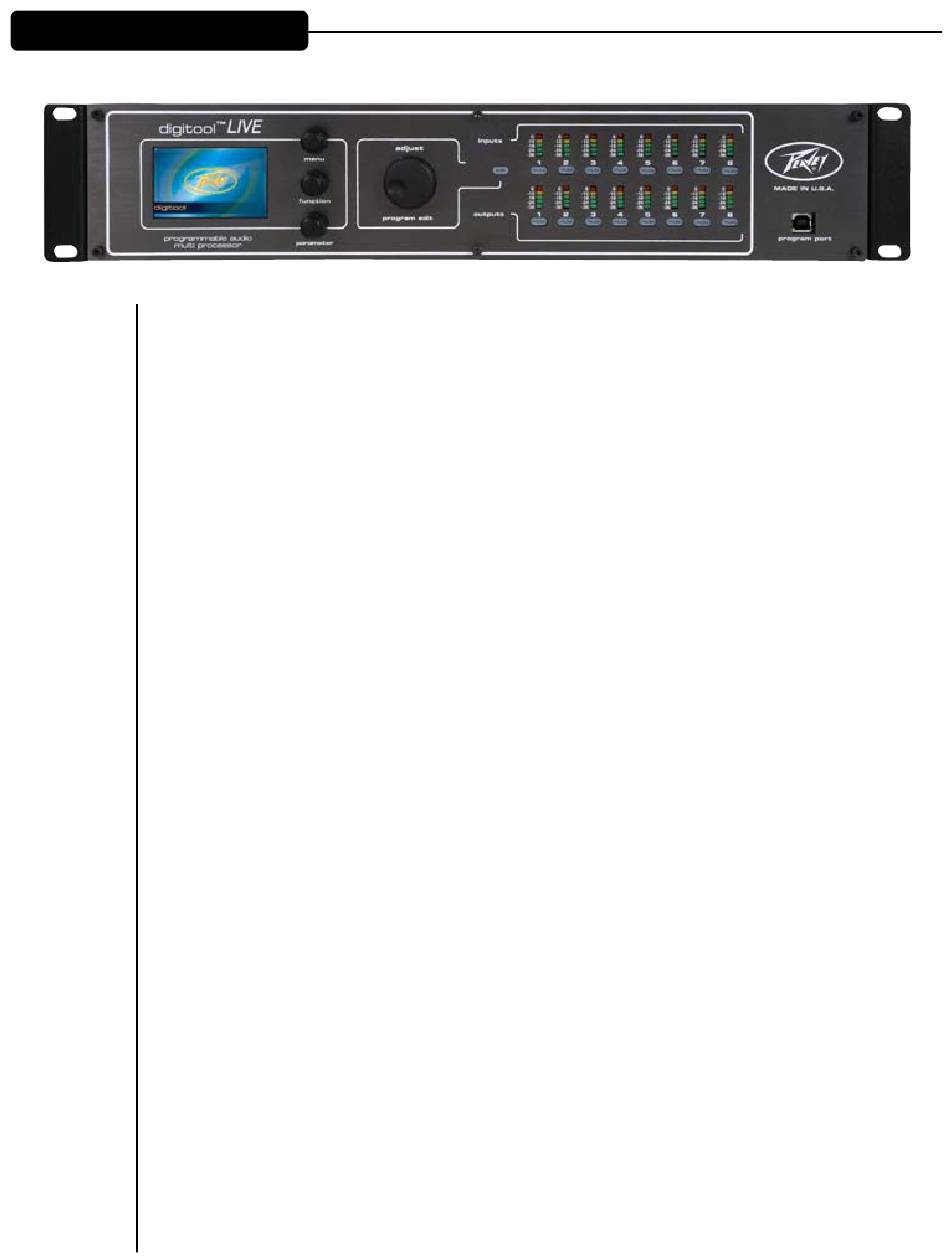

NAVIGAZIONE SCHERMO
I tre codificatori immediatamente alla destra dello schermo sono usati per navigare sull'interfaccia del
pannello anteriore. Il codifcatore superiore, denominato "Menu", seleziona la selezione del livello superiore
delle schermate di modifica. Queste comprendono UTILITY, MATRIX, INPUT 1-8 o 1-16 e OUTPUT 1-8 o 1-16.
Il secondo codificatore, detto "Funzione", seleziona la funzione del sottomenu sulla schermata selezionata.
Ad esempio, l'utente può selezionare l'hardware o la banda di filtro su un ingresso o un'uscita. Sulla
schermata matrix muove il cursore orizzontalmente (modifica la selezione dell'ingresso su una fila di uscite).
Il terzo codificatore, detto "Parametro", seleziona il parametro che si desidera modificare sulla schermata
selezionata. Sulla schermata matrix, muove il cursore verticalmente (modifica la selezione di uscita su una
colonna di ingresso).
Il grande pulsante "Regola" è usato per modificare il parametro selezionato Il pulsante Modifica, posto
alla destra della manopola, deve essere attivato prima di poter utilizzare il pulsante Regola. Ciò previene
modifiche accidentali di un'impostazione. Per la stessa ragione, il pulsante Modifica verrà resettato su
off nel caso in cui l'interfaccia non venga utilizzata per diversi minuti. Premendo il codificatore Regola
si eseguono inoltre le funzioni di modifica. Nella schermata matrix, premendo il codificatore si avvia o
si interrompe il cross-point selezionato. Sulle schermate di elaborazione ingresso e uscita premendo il
codificatore si attiva il bypass della funzione. Sulle altre schermate con le caselle di controllo assegnazione
canale quali l'oscillatore e il controllo seriale, premendo il codificatore si attiva o si interrompe
l'assegnamento.
Anche i colori sullo schermo hanno un significato speciale. Il blu è usato per visualizzare un valore
parametro da modificare. Una finestra di testo blu indica il parametro selezionato da modificare. Il rosso
indica un bypass o la funzione di muto. Il testo verde indica un'etichetta modificabile da parte dell'utente
quale una preimpostazione o un nome canale. Queste etichette sono create nelle schermate UTILITIES e
SAVE PRESET o sulle schermate "Funzione" INPUTx e OUTPUTx, NOME.
PULSANTI MUTO:
Sul pannello frontale di Digitool ® sono presenti 16 pulsanti di muto. Su MX16 e LIVE, la fila superiore
corrisponde agli ingressi 1-8 e la fila inferiore alle uscite 1-8. Su Digitool MX32, i pulsanti e i misuratori
sono etichettati da 1 a 16. Il pulsante ingresso/uscita, solo sull'MX32, determina se i pulsanti di muto e i
misuratori riflettono i 16 ingressi e le 16 uscite.
Lo stato attuale di ogni ingresso o uscita è indicato dall'illuminazione dei pulsanti di muto. Se il pulsante è
nero, l'ingresso o l'uscita non è stata assegnata al mix matrix. Se il pulsante è rosso, è muto. Se è verde, è
assegnato e non muto.
