METEr:
Wie oben beim Abschnitt Mute-Tasten beschrieben, zeigt die obere Reihe der Meter den Eingangspegel
der acht Eingänge beim MX16 und LIVE. Beim MX32 bestimmt die Eingangs-/Ausgangs-Taste die
Funktion der Meter- und Mute-Tasten. Wenn die Eingänge gewählt sind (die grüne LED mit der
Bezeichnung "Inputs" leuchtet), werden alle 16 Eingänge gleichzeitig angezeigt. Wenn die gelbe LED
"Outputs" leuchtet, werden alle 16 Ausgänge angezeigt.
Die Eingangs-Meter zeigen den Signalpegel nach der Umwandlung von analog zu digital an.
Die Verarbeitung des Eingangssignals beeinflusst die Anzeige des Meters nicht. Das Meter hilft
dabei, die Empfindlichkeit des Hardware-Eingangs einzustellen und wird bezogen auf die digitale
Vollaussteuerung (Eingangs-"Clip"-Punkt) des Wandlers. Die "0"-LED leuchtet ein paar Db bevor das
Clipping beginnt, um eine Vorwarnung zu geben. Das Eingangs-Meter wird nicht vom Eingangs-Mute
beeinflusst.
Die Ausgangs-Meter zeigen den Signalpegel kurz vor der Umwandlung von digital zu analog an. Jede
Verarbeitung im Digitool spiegelt sich im Pegel des Meters wider. Die HARDWARE-Steuerung "MAX
OUTPUT LEVEL" beeinflusst das Meter jedoch nicht. Das Meter zeigt den ungefähren Signalpegel
unterhalb vom maximalen Ausgangspegel an, der in der Hardware eingestellt wurde. Die "0"-LED
leuchtet einige dB vor dem Einsetzen von Clipping, um eine Vorwarnung zu geben.
USB PORT:
Dieser Port kann für den Anschluss an einen Computer genutzt werden, um das Digitool extern
einzustellen und zu steuern.
Ein Programm für die Einstellung und Steuerung des Digitools ist als kostenloser Download unter
http://aa.peavey.com/download/ erhältlich. Anweisungen zu Download und Installation sind auf
dieser Website vorhanden.

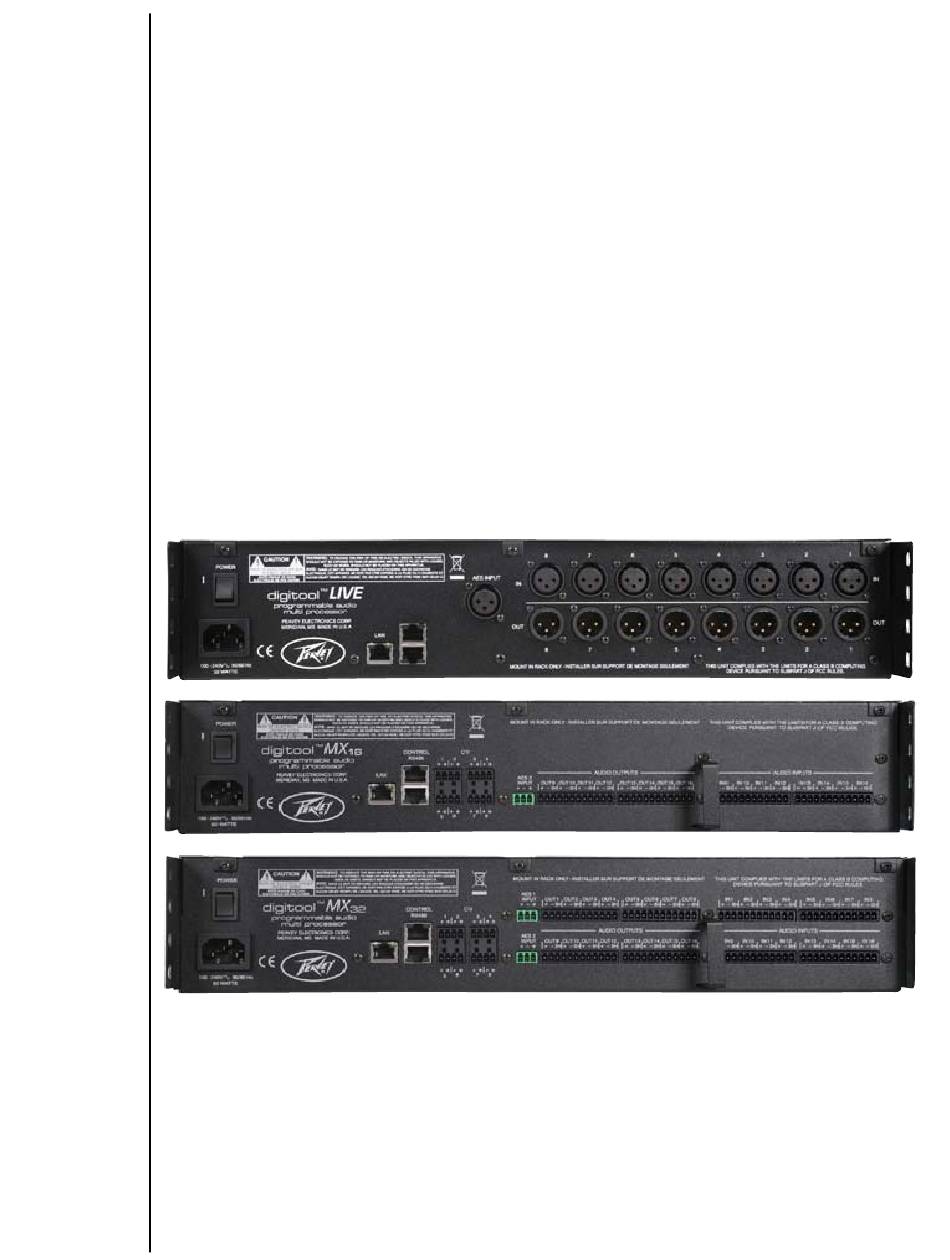

DIGITOOL RÜCKPLATTE:
Netzeingang: IEC-Eingang 100-240 V AC 50/60 Hz
AUDIO-EINGÄNGE:
Alle Digitool Audioeingänge sind symmetrisch. Die Eingangsempfindlichkeit kann im Eingangsmenü
®
unter HARDWARE-Funktion eingestellt werden. Die Empfindlichkeit ist stufenlos einstellbar von
Linepegel bis zu Mikrofonempfindlichkeit. +48 V Phantomspeisung kann ebenfalls auf diesem
Bildschirm aktiviert werden. Vergessen Sie nicht, dass es immer eine gute Idee ist, den Eingang
stumm zu schalten, wenn Sie die Phantomspeisung aktivieren oder deaktivieren. Asymmetrische
Quellen können mit einem Digitool-Eingang verbunden werden, indem das Signal mit dem (+)-Eingang
verbunden wird und die Schirmung mit (-). Wenn eine Bezugsmasse für die Eingangsquelle benötigt
wird, kann die Schirmung auch mit dem Masseanschluss verbunden werden. Aktivieren Sie jedoch die
+48 Phantomspeisung nicht bei Eingängen mit asymmetrischen Quellen. Dadurch könnte diese Quelle
beschädigt werden.
