3. Hardware Installation
Wenn Sie die EX-1094 installieren, beachten Sie bitte die folgenden Installationshinweise.
Da es technisch große Unterschiede bei Computern gibt, können wir Ihnen nur eine gene-
relle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich bitte an die
Betriebsanleitung Ihres Computersystems.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Entfernen Sie vorsichtig das Gehäuse Ihres Desktop
PC's (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Suchen Sie nun einen
freien PCI-Slot.

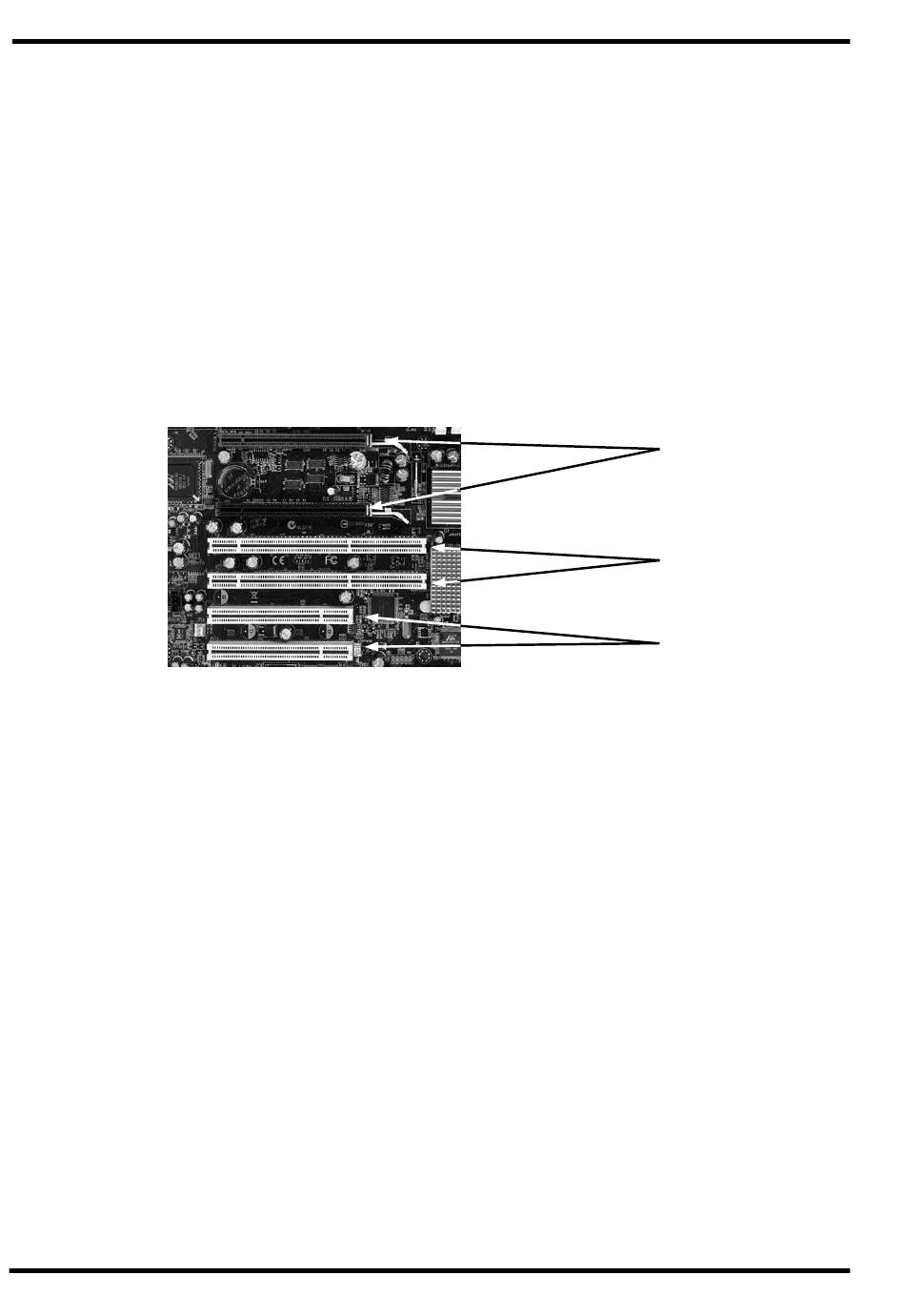

Bild 1
Stecken Sie die EX-1094 vorsichtig in den ausgewählten PCI-Slot ein. Beachten Sie das
die Karte dabei korrekt eingesteckt wird und dass kein Kurzschluss entsteht (siehe Bild1).
Bitte wenden Sie in keinem Fall Gewalt an. Die Karte sollte sich mit leichtem Druck in den
PCI-Slot einsetzen lassen! Danach befestigen Sie die EX-1094 mit einer Schraube am
Gehäuse. Sie können das Computergehäuse nun wieder schließen und die Netzverbin-
dungen wiederherstellen! Nun können Sie auch Ihre Karten in die optionale EX-1031 ein-
bauen (siehe Bild 2). Verbinden Sie anschließend das bei der EX-1094 mitgelieferte Ka-
bel mit Ihrer externen Erweiterung von Exsys (siehe Anschlussbeispiel auf Seite 5). Ver-
binden Sie zum Schluss noch ggf. das mitgelieferte Netzkabel oder Netzteil mit der Box.
Wichtig!!! Schalten Sie die externe Erweiterung von Exsys immer ein bevor Sie den
PC einschalten und erst ab nachdem der PC komplett heruntergefahren wurde.
Sonst werden ggf. eingebaute Karten nicht korrekt erkannt! Eine Hot-Plug & Play
Funktion unterstützt die EX-1094 nicht!
