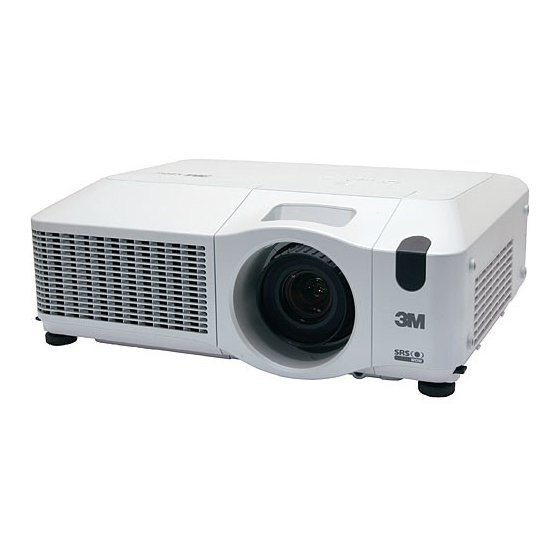

3M X90w Benutzerhandbuch
Multimedia-projektor
Vorschau ausblenden
Andere Handbücher für X90w:
- Bedienungsanleitung (84 Seiten) ,
- Benutzerhandbuch (73 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
X90w
Multimedia-Projektor
Benutzerhandbuch
Vielen Dank, dass Sie diesen Projektor erworben haben.
WARNUNG ►Ehe Sie das Gerät benutzen, lesen Sie das
"Sicherheitsanleitung des Geräts" und dieses Handbuch sorgfältig, um
zu gewährleisten, dass Sie die Funktion des Gerätes verstanden haben.
Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
Über diese Bedienungsanleitung
In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung
dieser Symbole ist im Folgenden beschrieben.
WARNUNG Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder sogar
Todesfolge führen kann.
VORSICHT Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder Sachschäden
führen kann.
Bitte beachten Sie die Seiten, auf die nach diesem Symbol
hingewiesen wird.
HINWEIS • Die Informationen in diesem Handbuch können ohne vorherige
Ankündigung geändert werden.
• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem Handbuch enthaltene
Fehler.
• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder dessen Inhalts
ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
ANERKENNUNG VON WARENZEICHEN
• Mac ist ein eingetragenes Warenzeichen von Apple Computer, Inc.
• VESA und SVGA sind Warenzeichen der Video Electronics Standard Association.
• Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.
•
ist ein Warenzeichen von SRS Labs, Inc.
• WOW technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.
Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3M X90w
Inhaltszusammenfassung für 3M X90w
-
Seite 1: Über Diese Bedienungsanleitung
X90w Multimedia-Projektor Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG ►Ehe Sie das Gerät benutzen, lesen Sie das "Sicherheitsanleitung des Geräts" und dieses Handbuch sorgfältig, um zu gewährleisten, dass Sie die Funktion des Gerätes verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. -
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Über diese Bedienungsanleitung . . . 1 Verwendung der Menüfunktion ..4 Inhalt . . . . . . . . . . . . . . . . . . . . 2 EINF . -
Seite 3: Projektormerkmale
Product Safety Guide X90w Projecteur multimedia - Guide de Sécurité de Produit X90w Multimedia-Projektor - Sicherheitsanleitung des Geräts X90w Proyector de Multimedia - Guiá de Seguridad del Producto X90w Proiettore Multimediale - Guida di Sicurezza del Prodotto (mit zwei Batterienvom Typ AA) X90w Multimedia Projector - Veiligheidsgids op Product X90w Projector dos Multimedia - Guia da Segurança de Produto... -
Seite 4: Teilebezeichnungen
Teilebezeichnungen Teilebezeichnungen Projektor HEISS! () Lautsprecher (x 4) (38). () Fokusring (20) (0) (3) Zoomring (20) () (4) Lampenabdeckung (59) Die Lampeneinheit ist im Inneren. (5) (5) Objektiv-Verschiebungsdeckel (20) HEISS! (6) Horizontalre Objektiv- Verschieberegler (20) () (4) (7) Vertikaler Objektiv- (9) () Verschieberegler (20) (3) -
Seite 5: Bedienfeld
Teilebezeichnungen Bedienfeld () Taste STANDBY/ON (17) () Taste MENU (24) Besteht aus vier Cursortasten. (3) Taste INPUT (18) (4) Anzeige POWER (17) (5) Anzeige TEMP (66) (6) Anzeige LAMP (66) SD CARD AUX I/O DC 5V 0.5A RGB1 RGB2 M1-D VIDEO AUDIO IN 1 AUDIO IN 2... -
Seite 6: Fernbedienung
Teilebezeichnungen Fernbedienung () Laserzeiger (14) LASER INDICATOR STANDBY/ON VIDEO Gibt einen gebündelten Strahl aus. () LASER INDICATOR (14) (3) Taste LASER (14) (4) Taste STANDBY/ON (17) (7) BLANK LASER (5) Taste VOLUME (18) (6) Taste MUTE (18) (6) (7) Taste VIDEO (19) () (7) (8) Taste RGB (18) -
Seite 7: Einrichten
Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. WARNUNG ►Stellen Sie den Projektor in einer stabilen, waagerechten Position auf. Durch Herunterfallen oder Umkippen des Projektors können Verletzungen und/oder Schäden am Projektor verursacht werden. Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen. -
Seite 8: Anordnung
Einrichten Anordnung Die Bildgröße und den Projektionsabstand können Sie in den untenstehenden Abbildungenund Tabellen ablesen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße : 1024×768 (a) Projektionsflächengröße (diagonal) (b) Projektionsabstand (±10%) (c) Projektionsflächenhöhe (±10%), wenn die senkrechte Objektiv-verschiebung (20) ganz nach oben gestellt ist. -
Seite 9: Ausrichten Des Projektors Über Die Einstellfüße
RGB1 RGB2 M1-D Einrichten VIDEO Ausrichten des Projektors über die einstellfüße Wenn der Aufstellungsort des Projektors leicht nach rechts/links geneigt ist, verwenden REMOTE Sie die Nivellierfüße zur horizontalen Ausrichtung des Projektors. CONTROL AUDIO S-VIDEO (3.5Φ) CONTROL AUDIO IN 3 AUDIO IN 4 Mit den Nivellierfüßen kann der Projektor auch geneigt werden, um in einem geeigneten Winkel auf die Projektionsfläche zu projizieren, AC IN... -
Seite 10: Anschließen Der Geräte
Einrichten Anschließen der Geräte Vor dem Anschließen lesen Sie bitte die Bedienungsanleitungen aller angeschlossenen Geräte und dieses Produkts. Vergewissern Sie sich, dass alle anzuschließenden Geräte geeignet sind, und legen Sie die erforderlichen Kabel bereit. Beachten Sie die foglenden Abbildungen beim Anschließen. RGB OUT AUDIO OUT RGB OUT... -
Seite 11: Informationen Zur Plug & Play-Funktionalität
Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS • Lesen Sie vor dem Anschließen die Bedienungsanleitungen aller anzuschließenden Geräte durch und stellen Sie sicher, dass die Geräte für den Anschluss an dieses Produkt geeignet sind. Vor dem Anschließen an einen PC prüfen Sie den Signalpegel, den Signaltakt und die Auflösung. -
Seite 12: Einsetzen Einer Sd-Karte Und Eines Usb-Speichers
Einrichten Einsetzen einer SD-Karte und eines USB-Speichers Bei Verwendung des Projektors mit drahtlosem LAN setzen Sie bitte die mitgelieferte drahtlose Netzwerk-Karte ein. Bei Verwendung einer im Fachhandel erhältlichen SD-Speicherkarte zum Betrachten von Bildern setzen Sie die SD-Speicherkarte auf gleiche Weise ein. Bei Verwendung eines im Fachhandel erhältlichen USB-SPEICHERS zum Betrachten von Bildern stecken Sie den USB-SPEICHER in den USB-Anschluss ein. -
Seite 13: Wie Sie Die Schlitz-Deckel-Sperre Verwenden
Einrichten Wie Sie die Schlitz-Deckel-Sperre verwenden Öffnen Sie die Schlitz-Deckel-Sperre, und setzen Sie sie in den Sperrschlitz. SD CARD SD CARD Schließen Sie die Schlitz-Deckel-Sperre langsam, und bringen Sie das Vorhänge- oder Kombinationsschloss an der Sperrschlitz- Deckelsperre an. Stromversorgung anschließen Schließen Sie das Netzkabel an den AC-Stecker des Projektors an. -
Seite 14: Fernbedienung
Fernbedienung Fernbedienung Laser-Zeiger Diese Fernbedienung hat einen Laserpointer anstelle eines Fingers oder Stabs. Der Laserstrah arbeitet, und die LASER INDICATOR leuchtet, während die Taste LASER gedrückt wird. LASER INDICATOR Taste LASER WARNUNG ►Der Laserzeiger des Fernbedienungsteils wird anstelle eines Fingers oder Zeigestocks verwendet. -
Seite 15: Über Das Fernbedienungssignal
Fernbedienung Über das Fernbedienungssignal Die Fernbedienung arbeitet mit den Fernbedienungssensoren des Projektors. Dieser Projektor drei Fernbedienungssensoren an der Vorderseite, oben und an der Rückseite. Die sensoren können jeweils aktiviert oder deaktiviert werden, indem "FERNB. EMPF." im Gegenstand SERVICE des Menüs OPT. verwendet wird (47). Jeder Sensor erkennt das Signal innerhalb des folgenden Bereichs, wenn der Sensor aktiv ist. -
Seite 16: Verwendung Als Kabel-Fernbedienung
RGB1 RGB2 M1-D VIDEO AUDIO IN 1 AUDIO IN 2 Fernbedienung REMOTE CONTROL AUDIO S-VIDEO (3.5Φ) CONTROL AUDIO IN 3 AUDIO IN 4 Verwendung als Kabel-Fernbedienung AC IN Die mitgelieferte Fernbedienung fungiert als Kabel- Fernbedienung, wenn der Kabel-Steueranschluss unten RGB1 RGB2 M1-D an der Fernbedienung mit dem Anschluss REMOTE... -
Seite 17: Gerät Ein/Aus
Gerät ein/aus Gerät ein/aus Einschalten des Geräts Taste STANDBY/ON Prüfen Sie, ob das Netzkabel ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Anzeige POWER Entfernen Sie die Objektivkappe, und stellen Sie den Stromschalter auf die Position ON (markiert mit " I "). Die Netzanzeige leuchtet vollständig orangefarben auf (66). -
Seite 18: Betriebszustand
BLANK LASER Betriebszustand LASER INDICATOR Betriebszustand STANDBY/ON VIDEO ASPECT Einstellen der Lautstärke ENTER PUSH Drücken Sie die VOLUME-Taste an der Fernbedienung. Ein Dialog PAGE UP PAGE DOWN erscheint im Bild, um bei der Einstellung der Lautstärke zu helfen. BLANK LASER MENU RESET Verwenden Sie die Cursortasten ▲/▼... -
Seite 19: Suchen Eines Eingangssignals
LASER INDICATOR Betriebszustand STANDBY/ON VIDEO Ein eingangssignal wählen (Fortsetzung) LASER Drücken Sie die VIDEO-Taste an der Fernbedienung zum INDICATOR STANDBY/ON VIDEO Wählen eines Eingangsanschlusses für das Video-Signal. BLANK LASER Bei jedem Drücken der Taste schaltet der Projektor seinen Video-Anschluss um wie folgt. COMPONENT (Y, C ) ... -
Seite 20: Betriebszustand
Betriebszustand Einstellen von Zoom und Fokus Zoomring Fokusring Verwenden Sie den Zoomring zur Einstellung der Projektionsflächengröße. Verwenden Sie den Fokusring zum Scharfstellen des Bildes. Oberseite Einstellung der Objektiv-Verschiebung Verwenden Sie den vertikalen Objektiv- LASER Verschieberegler zum Verschieben des INDICATOR STANDBY/ON VIDEO Objektiv- Bildes nach oben oder unten. -
Seite 21: Einstellung Der Position
Betriebszustand ASPECT Einstellung der Position LASER ENTER PUSH INDICATOR Drücken Sie die POSITION-Taste an der Fernbedienung. STANDBY/ON VIDEO PAGE UP PAGE DOWN Die Anzeige "STAND" erscheint im Bildschirm. MENU RESET Verwenden Sie die Cursortasten ▲/▼/◄/► tzur Einstellung der POSITION AUTO Bildposition.Um den Vorgang zurückzusetzen, drücken Sie die MAGNIFY MY BUTTON... -
Seite 22: Verwendung Des Vergrößerung-Merkmals
Betriebszustand ASPECT ENTER PUSH Verwendung des Vergrößerung-Merkmals PAGE UP PAGE DOWN Drücken Sie die ON-Taste von MAGNIFY auf der Fernbedienung. Die Anzeige MENU RESET „VERGRÖßERN“ erscheint auf der Projektionswand (und verschwindet wieder POSITION AUTO nach einigen Sekunden, wenn Sie keinen Bedienungsvorgang ausführen), und der MAGNIFY MY BUTTON VOLUME... -
Seite 23: Kurzzeitiges Schwarzabtasten Des Bildschirms
Betriebszustand LASER INDICATOR STANDBY/ON VIDEO Kurzzeitiges Schwarzabtasten des Bildschirms Drücken Sie die BLANK-Taste an der Fernbedienung. Der Schwarzabtastungsbildschirm erscheint anstelle des Bildschirm-Eingangssignals. Siehe Gegenstand BLANK im BLANK LASER Abschnitt BILDSCHIRM-Menü Drücken Sie die BLANK- (39). Taste zum Entfernen des Schwarzabtast-Bildschirms und Zurückstellen auf Eingangssignal-Bildschirm. -
Seite 24: Verwendung Der Menüfunktion
Betriebszustand LASER INDICATOR STANDBY/ON VIDEO Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., MIU und EINF.MENÜ. EINF.MENÜ enthält häufig verwendete Funktionen, BLANK LASER und die anderen Menüs sind entsprechend jedem Zweck klassifiziert. Jedes dieser Menüs wird auf gleiche Weise bedient. -
Seite 25: Einf. Menü
EINF . Menü EINF. Menü Im Einf. Menü können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie einen Gegenstand mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/►... -
Seite 26: Kontrast
EINF . Menü EINF. Menü (Fortsetzung) Element Beschreibung Passen Sie die Helligkeit mit den ◄/► -Tasten an. HELLE Siehe Beschreibung von HELLE im Menü BILD (27). Passen Sie den Kontrast mit den ◄/► -Tasten an. KONTRAST Siehe Beschreibung von KONTRAST im Menü BILD (27). Passen Sie die Gesamtfarbe mit den ◄/►... -
Seite 27: Menü Bild
Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Führen Sie die Funktionen entsprechend den Anweisungen in der Tabelle aus. Wählen Sie einen Gegenstand mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ►... - Seite 28 Menü BILD Menü BILD (Fortsetzung) Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten▲/▼. : HOCH VORGABE � HOCH INDIVIDU. � MITTEL VORGABE � MITTEL INDIVIDU. NIEDRIG VORGABE � NIEDRIG INDIVIDU. � HOCH-HELL-1 VORGABE � HOCH-HELL-1 INDIVIDU. HOCH-HELL-2 VORGABE � HOCH-HELL-2 INDIVIDU. Zum Einstellen von INDIVIDU.
- Seite 29 Menü BILD Menü BILD (Fortsetzung) Element Beschreibung Mit den Cursortasten ▲/▼ wird die aktive Blendensteuerung umgestellt. PRÄSENT. ó THEATER ó AUS Merkmal Die aktive Blende zeigt das beste Bild für sowohl PRÄSENT. AKTI. BLENDE helle als auch dunkle Szenen. Die aktive Blende zeigt das beste Theater-Bild THEATER für sowohl helle als auch dunkle Szenen.
-
Seite 30: Menü Abbildung
Menü ABBILDUNG Menü ABBILDUNG Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie einen Gegenstand mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. - Seite 31 Menü ABBILDUNG Menü ABBILDUNG (Fortsetzung) Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmflackerns mit den ▲/▼ -Tasten an. Rechts ó Links H-PHASE • Dieser Gegenstand ist nur für ein RGB-Signal, ein MIU-Signal oder ein Component-Videosignal verfügbar. (ausgenommen 55i (480i), 65i (576i), SCART RGB) Passen Sie die horizontale Größe mit den ▲/▼...
-
Seite 32: Menü Eingb
Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie einen Gegenstand mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. -
Seite 33: Videoformat
Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Wählen Sie eine Funktion für den COMPONENT-Anschluss (Y, C ) mit den Tasten ▲/▼. COMPONENT ó SCART RGB Wenn SCART RGB ausgewählt ist, fungieren die COMPONENT (Y, )- und VIDEO-Anschlüsse als SCART RGB-Anschluss. Ein SCART-Adapter oder SCART-Kabel ist für einen SCART-RGB- Eingang zum Projektor erforderlich. -
Seite 34: Menü Eingb
Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die Bildsperre-Funktion aus/ein geschaltet. EIN ó AUS • Dieser Gegenstand arbeitet nur bei einem RGB-Signal mit einer FRAME LOCK vertikalen Frequenz von 50 bis 60 Hz. • Ist EIN ausgewählt, werden bewegte Bilder flüssiger dargestellt. •... -
Seite 35: Auflösung
Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Die Auflösung für die RGB1- und RGB2-Eingangssignale kann an diesem Projektor eingestellt werden. () Wählen Sie im Menü EINGB. den Gegenstand AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Das Menü AUFLÖSUNG wird angezeigt. () Wählen Sie im Menü... -
Seite 36: Menü Setup
Menü SETUP Menü SETUP Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie einen Gegenstand mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. - Seite 37 Menü SETUP Menü SETUP (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die horizontale Trapezverzerrung korrigiert. Rechten Teil der Abbildung verkleinern ó Linken Teil der Abbildung verkleinern • Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich. Bei manchen Eingangssignalen kann diese Funktion nicht ordnungsgemäß...
-
Seite 38: Audio-Menü
AUDIO-Menü AUDIO-Menü Im Menü AUDIO können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie einen Gegenstand mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. -
Seite 39: Menü Bildschirm
Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie einen Gegenstand mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren. - Seite 40 Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Verwenden Sie die Tasten ▲/▼ , um auf den Modus der Startanzeige umzuschalten. Der START-Bildschirm wird angezeigt, wenn ein unzureichendes bzw. kein Signal erkannt wird. MEIN BILD ó ORIGINAL ó AUS Merkmal Der Bildschirm kann durch den Gegenstand Mein Bild (41) Mein Bild...
-
Seite 41: Mein Bild Sperre, M Eldung , Q
Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Dieser Gegenstand erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START-Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. . - Seite 42 Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die Meldung-Funktion aus/ein geschaltet. EIN ó AUS Wenn EIN ausgewählt ist, sind die nachstehenden Meldungsfunktionen aktiviert. “AUTO IM GANGE ” während der automatischen Einstellung “KEIN EINGANGSSIGN ” “SYNCBER. ÜBERSCHR ” “Suchen..”...
-
Seite 43: Menü Opt
Menü OPT . Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie einen Gegenstand mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren, ausgenommen für die Gegenstände LAMPENZEIT und FILTER- TIMER. -
Seite 44: Rckst Ï Löschen
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt. Lang (max. 99 Minuten) ó Kurz (min. 0 Minuten = AUS) AUTOM-AUS AUTOM-AUS Wenn die Zeit auf 0 gestellt ist, schaltet der Projektor nicht automatisch aus. Wenn die Zeit auf einen Wert von bis 99 gesetzt ist, wird nach AUTOM-AUS Ablauf dieser Zeit im Betrieb mit einem fehlenden Signal oder einem... -
Seite 45: Meine Taste
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Mit diesem Gegenstand wird eine der folgenden beiden Funktionen zu MY BUTTON und an der Fernbedienung zugewiesen. (6) Wählen Sie oder im Menü MEINE TASTE, indem Sie die Taste ◄/►... -
Seite 46: Filtermeldung
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung AUTO EINST. Mit den Tasten ▲/▼ wird die automatische Einstellung aktiviert/deaktiviert. Wenn AUS gewählt ist, ist das automatische Wählmerkmal deaktiviert, obwohl Grobeinstellung automatisch je nach Basiseinstellung ausgeführt wird. EIN ó AUS • Je nach Bedingungen wie Eingangsbild, Signalkabel zum Gerät, Umgebung des Geräts usw. -
Seite 47: Tastensperre
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung TASTENSPERRE Mit den Tasten ▲/▼ wird die Tastenperre-Funktion aus-/eingeschaltet. Wenn EIN ausgewählt ist, funktionieren die Tasten am Projektor nicht, mit Ausnahme der STANDBY/ON-Taste. EIN ó AUS • Bitte verwenden um versehentliche Bedienung zu vermeiden. Diese Funktion hat keine Wirkung auf die Fernbedienung. -
Seite 48: Verwendung Der Sicherheitsmerkmale
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Dieser Projektor ist mit Sicherheitsfunktionen ausgestattet. Benutzerregistrierung ist vor der Verwendung der Sicherheitsfunktionen erforderlich. Ausschalten beider zur gleichen Zeit ist unmöglich. 1. Verwendung der Sicherheitsmerkmale 1.1 Eingabe des PASSWORTS 1.1-1 Verwenden Sie die Tasten ▲/▼ im Menü Bildschirm, um SICHERHEIT zu wählen, und drücken Sie die Taste ►. -
Seite 49: Wenn Sie Ihr Passwort Vergessen Haben
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 1.3 Wenn Sie Ihr PASSWORT vergessen haben .3- Folgen Sie dem Verfahren in .- zur Anzeige des FELDS PASSWORT EINGEBEN. .3- Während das Feld PASSWORT EINGEBEN erscheint, halten Sie die Taste RESET an der Fernbedienung etwa 3 Sekunden lang Fragecode gedrückt oder halten Sie die Tasten INPUT... -
Seite 50: Ausschalten Des Passwort
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung .-4 Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT PRÜFEN und drücken dann die Taste ►, um das PASSWORT etwa 0 Sekunden lang anzuzeigen; notieren Sie das PASSWORT während dieser Zeit. Durch Drücken der Tasten ENTER an der FELD PASSWORT Fernbedienung oder INPUT am Projektor wird... -
Seite 51: Ausschalten Der Funktion Pin Sperre
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 3.-3 Geben Sie einen 4-teiligen PIN-Code mit den Tasten ▲/▼/◄/► RGB und INPUT ein. Ein BESTÄTIGUNGSFELD erscheint.Geben Sie den gleichen PIN-Code neu ein. Damit wird die PIN- Code-Registrierung abgeschlossen. PIN-FELD • Wenn während der Anzeige von PIN-FELD oder BESTÄTIGUNGSFELD etwa 55 Sekunden lang keine Tasteneingabe geschieht, wird das Menü... -
Seite 52: Einschalten Der Funktion Transit.detector
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 4. Verwendung der Funktion Transit.detector Während die Transitions-Detektor-Funktion eingeschaltet ist, kann die folgende Reaktion eintreten, wenn der Projektor mit dem Netzschalter eingeschaltet wird. • Der unten gezeigte Transitions-Detektor-Alarm kann erscheinen, wenn der Projektor bewegt oder neu aufgestellt wurde. -
Seite 53: Ausschalten Des Transit.detector
Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 4.3 Ausschalten des Transit.detector 4.3- Folgen Sie dem Verfahren in 4.- zur Anzeige des Menüs Transit. detector ein/aus. 4.3-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) aufzurufen. Geben Sie das registrierte PASSWORT ein, und der Bildschirm schaltet auf das Menü... -
Seite 54: Menü Miu
Menü MIU Menü MIU Lassen Sie sich von Ihrem Netzwerkadministrator vor dem Anschluss an einen vorhanden Zugriffspunkt in Ihrem Netzwerk beraten. Falsche Netzwerkeinstellungen an diesem Projektor können zu Störungen im Netzwerk führen. Wählen Sie "MIU" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. - Seite 55 Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Durch Wahl dieser Gegenstands wird das e-SHOT-Menü aufgerufen. Verwenden Sie die Tasten ▲/▼ zum Wählen eines Standbilds mit e-SHOT ( 4.7 e-Shot (Standbild-Übertragung) Anzeige in Benutzerhandbuch - Netzwork-Functionen) und die ► oder ENTER-Taste zur Anzeige der Abbildung. •...
-
Seite 56: Subnet-Maske
Menü MIU Menü MIU (Fortsetzung) Element Beschreibung IP-ADRESSE Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe der IP-ADRESSE. Diese Funktion steht nur zur Verfügung, wenn der Gegenstand für DHCP auf AUS eingestellt ist. • Die IP-ADRESSE ist die Nummer, die den Projektor im Netzwerk identifiziert. - Seite 57 Menü MIU Menü MIU (Fortsetzung) Element Beschreibung MODUS Verwenden Sie die Tasten ▲/▼ zur Wahl des Modus des Netzwerk-Kommunikationssystems. Nehmen Sie die Einstellung je nach der Einstellung an Ihrem PC vor. ADHOC ó INFRASTRUKTUR KANAL Verwenden Sie die Tasten ▲/▼ zur Wahl des Kanals des drahtlosen LAN während Sie es verwenden.
-
Seite 58: Ausführen Ï Löschen
Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Falls Sie diesen Gegenstand wählen, wird das Dialogfeld MIU-INFORMAT. zur Bestätigung der Netzwerk-Einstellung angezeigt. INFORMAT. • Nur die ersten 16 Zeichen des Projektornamens werden angezeigt. • Nur die ersten 3 Zeichen von SSID werden angezeigt. •... -
Seite 59: Wartung
Wartung Wartung Lampe Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass jede Lampe eine andere Lebensdauer hat, und manche Lampen bereits kurz nach der Inbetriebnahme bersten oder durchbrennen können. -
Seite 60: Lampenwarnung
Wartung Lampe (Fortsetzung) Lampenwarnung HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiss ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe. -
Seite 61: Luftfilter
Wartung Luftfilter Bitte prüfen und reinigen Sie den Luftfilter regelmäßig. Wenn der Luftfilter durch Staub o.ä. verstopft wird, steigt die Innentemperatur an, was zu Bränden, Durchbrennen und/oder Fehlfunktionen am Projektor führen kann. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftfilters auffordern, muss diese so bald wie möglich befolgt werden. - Seite 62 Wartung Luftfilter (Fortsetzung) Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF.MENÜ zurück. (26) () Drücken Sie die MENU-Taste zur Anzeige eines Menüs. (2) Weisen Sie auf "FILTER-TIMER" mit der Taste ▼/▲ , und drücken Sie dann die Taste ►.
-
Seite 63: Batterie Der Internen Uhr
Wartung Batterie der internen Uhr Durch Leistungsverlust der Batterie wird die Ganggenauigkeit der Uhr beeinträchtigt. Wenn die Uhr falsch oder stehengeblieben ist, ersetzen Sie die bitte die Batterie wie im Folgenden beschrieben. Schalten Sie den Projektor aus, und ziehen Sie den Netzstecker ab. Lassen Sie den Projektor ausreichend abkühlen. -
Seite 64: Sonstige Pflege
Wartung Sonstige Pflege Inneres des projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und säubern. Pflege der Optik Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden. -
Seite 65: Fehlersuche
Fehlersuche Fehlersuche Verwandte Meldungen Beim Einschalten des Geräts können Meldungen wie die unten gezeigten erscheinen. Wenn solche Meldungen auf dem Bildschirm erscheinen, verfahren Sie bitte wie unten beschrieben. Wenn die gleiche Meldung nach der Abhilfsmaßnahme erscheint, oder wenn eine andere Meldung als eine der folgenden erscheint, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung. -
Seite 66: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen In der folgenden Tabelle wird erläutert, welche Bedeutungen das Leuchten und Blinken der Anzeigen POWER, LAMP und TEMP haben. Führen Sie anhand der Erläuterungen in der Tabelle die entsprechenden Schritte aus. Erscheint die Meldung nach Ihrem Versuch den Fehler zu beseitigen erneut oder erscheint eine Fehlermeldung, die hier nicht aufgeführt ist, nehmen Sie Kontakt mit Ihrem Händler auf. - Seite 67 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER LAMP - TEMP - Beschreibung - Anzeige Anzeige Anzeige Der Lüfter arbeitet nicht. Bitte schalten Sie das Gerät und lassen es mindestens Blinkt 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, bestätigen Sie, dass sich Blinkt oder Deaktiviert...
-
Seite 68: Anzeichen, Die Auf Keine Gerätefehler Hinweisen
Fehlersuche Anzeichen, die auf keine Gerätefehler hinweisen WARNUNG ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Kabel, Eindringen von Flüssigkeiten oder Fremdkörpern usw. auftreten. In diesen Fällen muss das Gerät sofort ausgeschaltet und der Netzstecker von der Steckdose abgezogen werden. -
Seite 69: Anzeichen, Die Auf Keine
Fehlersuche Anzeichen, die auf keine Gerätefehler hinweisen (Fortsetzung) Referenz- Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. seiten Die Signalkabel sind nicht richtig angeschlossen. Schließen Sie die Audiokabel richtig an. Die Stummschalt-Funktion (MUTE) arbeitet. Zum Wiederherstellen des Tons drücken Sie die MUTE- oder VOLUME-Taste an der Fernbedienung. - Seite 70 Fehlersuche Anzeichen, die auf keine Gerätefehler hinweisen (Fortsetzung) Referenz- Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. seiten Helligkeit und/oder Kontrast sind sehr niedrig eingestellt. 6, 7 Stellen Sie die HELLE und/oder KONTRAST mit der Menüfunktion auf einen höheren Pegel ein. Zu dunkle Das STILLMODUS-Funktion arbeitet nicht.
-
Seite 71: Technische Daten
Technische Daten Technische Daten Punkt Einzelheiten Produktbezeichnung Flüssigkristallprojektor Größe ,0 cm (Typ 0,79) Flüssigkrist Antriebsystem TFT-Aktiv-Matrix allfeld Bildpunktezahl 786.43 Bildpunkte (04 horizontal x 768 vertikal) Objektiv Zoomobjektiv F=1,7 bis 2,1 f=24 bis 29 mm Lampe 85W UHB Lautsprecher 4W x 4 Stromversorgung Wechselstrom 00 - 0V, 5,0A, Wechselstrom 0 - 40V, ,A Stromverbrauch... - Seite 72 Technische Daten Technische Daten (Fortsetzung) [Einheit: mm]...
