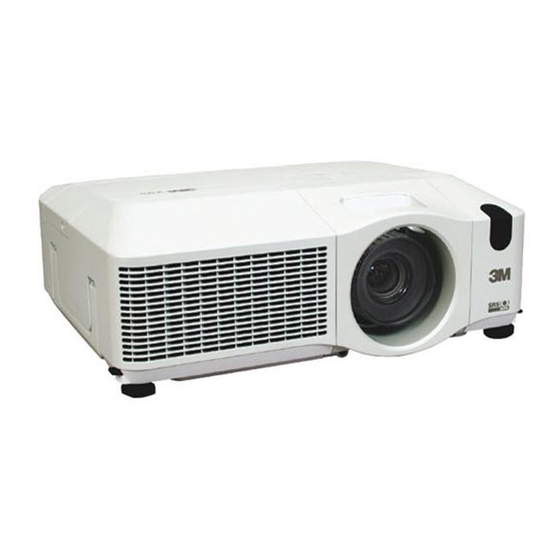

3M X95 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. 3M Anleitungen
  4. Beamer
  5. X95
  6. Benutzerhandbuch
3M X95 Benutzerhandbuch

3M X95 Benutzerhandbuch

Digitalprojektor
Vorschau ausblenden Andere Handbücher für X95:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Digitalprojektor
X95
Benutzerhandbuch
Vielen Dank, dass Sie diesen Projektor erworben haben.
WARNUNG
Handbuch sorgfältig, um zu gewährleisten, dass Sie die Funktion des Gerätes verstanden haben.
Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
Über dieses Handbuch
In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung
dieser Symbole ist im Folgenden beschrieben.
WARNUNG
VORSICHT
HINWEIS
• Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.
• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem
Handbuch enthaltene Fehler.
• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder
dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
ANERKENNUNG VON WARENZEICHEN
• Mac ist ein eingetragenes Warenzeichen von Apple Computer, Inc.
• VESA und SVGA sind Warenzeichen der Video Electronics Standard Association.
• Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.
•
ist ein Warenzeichen von SRS Labs, Inc.
• WOW-Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.
• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind
Warenzeichen bzw. eingetragene Warenzeichen von HDMI Licensing LLC.
Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer.
►Ehe Sie das Gerät benutzen, lesen Sie die "Sicherheitsanleitung des Geräts" und dieses
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung möglicherweise
zu Unfällen mit Verletzungen oder sogar Todesfolge führen kann.
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder Sachschäden
führen kann.
Bitte beachten Sie die Seiten, auf die nach diesem Symbol hingewiesen wird.


Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für 3M X95

Inhaltszusammenfassung für 3M X95

  • Seite 1: Über Dieses Handbuch

    Digitalprojektor Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG ►Ehe Sie das Gerät benutzen, lesen Sie die "Sicherheitsanleitung des Geräts" und dieses Handbuch sorgfältig, um zu gewährleisten, dass Sie die Funktion des Gerätes verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Über dieses Handbuch In dieser Anleitung werden verschiedene Symbole verwendet.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt   Über dieses Handbuch . . . . . . . 1 (EINF. MENÜ Fortsetzung) ..6) Inhalt . . . . . . . . . . . . . . . . . . . . . 2 eystone eystone modus...

  • Seite 3: Projektormerkmale

    Projektormerkmale / Vorbereitungen Projektormerkmale Dieser Projektor dient zum Projizieren verschiedener Bildsignale auf eine Projektionsfläche. Dieser Projektor erfordert nur minimalen Platz zur Aufstellung und erzielt selbst aus kurzem Abstand große Bilder. Vorbereitungen Lieferumfang Im Lieferumfang Ihres Projektors sollten die unten abgebildeten Teile enthalten sein.

  • Seite 4: Teilebezeichnungen

    Teilebezeichnungen Teilebezeichnungen Projektor HEISS! () Lautsprecher (x 4) (38). () Scharfstellring (20) (0) (3) Zoomring (20) () (4) Lampenabdeckung (65) Die Lampeneinheit ist im Inneren. (5) (5) Deckel für Objektivregler (20) HEISS! (6) Horizontaler Objektivregler (20) () (7) Vertikaler Objektivregler (20) (4) (8) Frontabdeckung (9) ()

  • Seite 5: Bedienfeld

    Teilebezeichnungen Bedienfeld (1) Taste STANDBY/ON (17) () Taste MENU (24) Besteht aus vier Cursortasten. (3) Taste INPUT (18) (4) Anzeige POWER (17) (5) Anzeige TEMP (72) (6) Anzeige LAMP (72) AUX I/O SD CARD DC 5V 0.5A RGB1 HDMI VIDEO AUDIO IN 1 RGB2 AUDIO IN 2...

  • Seite 6: Fernbedienung

    Teilebezeichnungen Fernbedienung LASER () Laser-Zeiger (14) INDICATOR STANDBY/ON VIDEO Gibt einen gebündelten Strahl aus. () LASER INDICATOR (14) (3) Taste LASER (14) (7) (4) Taste STANDBY/ON (17) BLANK LASER (5) Taste VOLUME (18) (6) (6) Taste MUTE (18) (7) Taste VIDEO (19) () (7) (8) Taste RGB (18)

  • Seite 7: Einrichten

    Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. WARNUNG ►Stellen Sie den Projektor in einer stabilen, waagerechten Position auf. Durch Herunterfallen oder Umkippen des Projektors können Verletzungen und/ oder Schäden am Projektor verursacht werden. Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen.

  • Seite 8: Anordnung

    Einrichten Anordnung Die Bildgröße und den Projektionsabstand können Sie in den unten stehenden Abbildungen und Tabellen ablesen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximaler Größe : 1024×768 (a) Projektionsflächengröße (diagonal) (b) Projektionsabstand (±10%) (c) Projektionshöhe (±10%), wenn die vertikale Objektivverschiebung (20) ganz nach oben gestellt ist. Auf einer horizontalen Oberfläche (c) nach oben...

  • Seite 9: Ausrichten Des Projektors Über Die Einstellfüße

    RGB1 RGB2 M1-D Einrichten VIDEO Ausrichten des Projektors über die Einstellfüße Wenn der Aufstellungsort des Projektors leicht nach rechts/links geneigt ist, verwenden Sie REMOTE CONTROL die Nivellierfüße zur horizontalen Ausrichtung des Projektors. AUDIO S-VIDEO (3.5Φ) CONTROL Mit den Nivellierfüßen kann der Projektor auch geneigt werden, um in AUDIO IN 3 AUDIO IN 4 einem geeigneten Winkel auf die Projektionsfläche zu projizieren, wobei...

  • Seite 10: Anschließen Der Geräte

    Einrichten Anschließen der Geräte Vor dem Anschließen lesen Sie bitte die Bedienungsanleitungen aller angeschlossenen Geräte und dieses Produkts. Vergewissern Sie sich, dass alle anzuschließenden Geräte geeignet sind, und legen Sie die erforderlichen Leitung bereit. Beachten Sie die folgenden Abbildungen beim Anschließen. AUDIO OUT RGB OUT AUDIO OUT...

  • Seite 11: Informationen Zur Plug & Play-Funktionalität

    Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS • Lesen Sie vor dem Anschließen die Bedienungsanleitungen aller anzuschließenden Geräte durch und stellen Sie sicher, dass die Geräte für den Anschluss an dieses Produkt geeignet sind. Vor dem Anschließen an einen PC prüfen Sie den Signalpegel, den Signaltakt und die Auflösung. - Wenden Sie sich unbedingt an den Netzadministrator.

  • Seite 12: Usb-Speicher Nutzen

    Einrichten USB-Speicher nutzen SD-Kartenschlitz-Deckel (SD-Kartenschlitz innen) AUX I/O Anschluss Um die in einem USB-Speichermedium gespeicherten Bilder zu betrachten, schließen Sie das Speichermedium an den AUX I/O Anschluss an. Vor dem Entfernen des USB-Speichers führen Sie immer das MEDIUM ENTFERNEN-Verfahren über das Menü PRÄSENTATION OHNE PC unter dem MIU-Menü...

  • Seite 13: Stromversorgung Anschließen

    Einrichten Stromversorgung anschließen Schließen Sie das Netzleitung an den AC-Stecker des Projektors an. Stecken Sie den Stecker des Netzleitungs in die Steckdose, so dass auch dieser festsitzt. Netzanschluss Anschluss für Netzleitung an die Stromversorgung WARNUNG ►Seien Sie besonders vorsichtig, wenn Sie das Netzleitung anschließen. Ist die Stromversorgung nicht korrekt angeschlossen, so besteht Brand- und/oder Stromschlaggefahr.

  • Seite 14: Fernbedienung

    Fernbedienung Fernbedienung Laser-Zeiger Diese Fernbedienung hat einen Laserpointer anstelle eines Fingers oder Stabs. Beim Drücken der Taste LASER wird der Laserstrahl ausgelöst und die LASER INDICATOR leuchtet. LASER INDICATOR Taste LASER WARNUNG ►Der Laserzeiger der Fernbedienung wird anstelle eines Fingers oder Zeigestocks verwendet.

  • Seite 15: Über Das Fernbedienungssignal

    Fernbedienung Über das Fernbedienungssignal Die Fernbedienung spricht die Fernbedienungssensoren des Projektors an. Dieser Projektor verfügt über drei Fernbedienungssensoren, auf der Vorderseite, oben und auf der Rückseite. Die Sensoren können jeweils über die Option “FERNB. EMPF.” der Option SERVICE im Menü OPT. aktiviert oder deaktiviert werden. (47). Jeder Sensor erfasst das Signal innerhalb des folgenden Bereichs, wenn der Sensor aktiv ist.

  • Seite 16: Verwendung Als Leitung-Fernbedienung

    AC IN Fernbedienung Verwendung als Leitung-Fernbedienung Die mitgelieferte Fernbedienung fungiert als Leitung-Fernbedienung, RGB1 RGB2 M1-D wenn der Leitung-Steueranschluss unten an der Fernbedienung mit VIDEO AUDIO IN 1 AUDIO IN 2 dem REMOTE CONTROL-Anschluss an der Projektorrückseite über REMOTE CONTROL AUDIO ein Audioleitung (Stereo-Leitung mit 3,5 mm-Ministecker) verbunden S-VIDEO (3.5Φ)

  • Seite 17: Gerät Ein/Aus

    Gerät ein/aus Gerät ein/aus Taste STANDBY/ON POWER - Anzeige Einschalten des Geräts Prüfen Sie, ob das Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Entfernen Sie die Objektivkappe, und stellen Sie den Stromschalter auf die Position ON (markiert mit" I"). Die Netzanzeige leuchtet ständig orangefarben (72).

  • Seite 18: Betriebszustand

    BLANK LASER Betriebszustand LASER INDICATOR Betriebszustand STANDBY/ON VIDEO ASPECT Einstellen der Lautstärke ENTER PUSH Drücken Sie die VOLUME-Taste an der Fernbedienung. PAGE UP PAGE DOWN Ein Dialog erscheint im Bild, um bei der Einstellung der Lautstärke zu helfen. BLANK LASER MENU RESET Verwenden Sie die Cursortasten ▲/▼...

  • Seite 19: Suchen Eines Eingangssignals

    LASER INDICATOR Betriebszustand STANDBY/ON VIDEO Ein Eingangssignal wählen (Fortsetzung) LASER INDICATOR Drücken Sie die VIDEO-Taste an der Fernbedienung zum STANDBY/ON VIDEO Wählen eines Eingangsanschlusses für das Video-Signal. BLANK LASER Bei jedem Drücken der Taste schaltet der Projektor seinen Video-Anschluss um wie folgt. COMPONENT (Y, C ) ...

  • Seite 20: Einstellen Von Zoom Und Fokus

    Betriebszustand Einstellen von Zoom und Fokus Scharfstellring Zoomring Verwenden Sie den Zoomring zur Einstellung der Projektionsflächengröße. Verwenden Sie den Scharfstellring zum Oberseite Scharfstellen des Bildes. Einstellung der Objektivverschiebung OBEN Verwenden Sie den vertikalen Objektivregler zum Objektivverschiebungsdeckel LASER Verschieben des Bildes nach oben oder unten. INDICATOR UNTEN STANDBY/ON...

  • Seite 21: Betriebszustand

    BLANK LASER Betriebszustand Einstellung der Position ASPECT Drücken Sie die POSITION-Taste an der Fernbedienung. ENTER PUSH Die Anzeige "STAND" erscheint im Bildschirm. PAGE UP PAGE DOWN LASER INDICATOR MENU RESET Verwenden Sie die Cursortasten ▲/▼/◄/► zur Einstellung der Bildposition. STANDBY/ON VIDEO Um den Vorgang zurückzusetzen, drücken Sie die RESET- POSITION...

  • Seite 22: Verwenden Der Vergrößerungsfunktion

    Betriebszustand ASPECT ENTER PUSH Verwenden der Vergrößerungsfunktion PAGE UP PAGE DOWN Drücken Sie die ON-Taste von MAGNIFY auf der Fernbedienung. MENU RESET Die Anzeige VERGRÖßERN erscheint auf der Projektionsfläche und POSITION AUTO der Projektor geht in den VERGRÖßERN Modus. Wird die Taste ON MAGNIFY MY BUTTON VOLUME...

  • Seite 23: Kurzzeitiges Schwarzabtasten Des Bildschirms

    Betriebszustand LASER INDICATOR STANDBY/ON VIDEO Kurzzeitiges Schwarzabtasten des Bildschirms Drücken Sie die BLANK-Taste an der Fernbedienung. Der Schwarzabtastungsbildschirm erscheint anstelle des Bildschirm-Eingangssignals. Siehe Option BLANK im Menü BLANK LASER BILDSCHIRM (39). Drücken Sie die BLANK-Taste zum Verlassen des Schwarzabtast- Bildschirms und Zurückstellen auf Eingangssignal-Bildschirm. ●...

  • Seite 24: Verwendung Der Menüfunktion

    Betriebszustand LASER INDICATOR STANDBY/ON VIDEO Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., MIU und EINF. MENÜ. Das EINF. MENÜ besteht aus häufig verwendeten Funktionen. Die weiteren BLANK LASER Menüs werden nach Zweck kategorisiert und sind über das Erweiterte Menü zugänglich. Jedes dieser Menüs wird auf gleiche Weise bedient.

  • Seite 25: Einf. Menü

    EINF . MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲ /▼ am Projektor oder an der Fernbedienung. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/►...

  • Seite 26: (Einf. Menü Fortsetzung)

    EINF . MENÜ EINF. MENÜ (Fortsetzung) Element Beschreibung Passen Sie die Helligkeit mit den ◄/► -Tasten an. HELLIGKEIT Siehe Option HELLIGKEIT im Menü BILD (27). Passen Sie den Kontrast mit den ◄/► -Tasten an. KONTRAST Siehe Option KONTRAST im Menü BILD (27). Passen Sie die Gesamtfarbe mit den ◄/►...

  • Seite 27: Menü Bild

    Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Ausführen der Menüoption.
  • Seite 28 Menü BILD Menü BILD (Fortsetzung) Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼. HOCH VORGABE � HOCH INDIVIDU. � MITTEL VORGABE � MITTEL INDIVIDU. NIEDRIG VORGABE � NIEDRIG INDIVIDU. � HOCH-HELL-1 VORGABE � HOCH-HELL-1 INDIVIDU. HOCH-HELL-2 VORGABE � HOCH-HELL-2 INDIVIDU. Zum Einstellen von INDIVIDU.
  • Seite 29 Menü BILD Menü BILD (Fortsetzung) Element Beschreibung Mit den Cursortasten ▲/▼ wird die aktive Blendensteuerung umgestellt. PRÄSENT. ó THEATER ó AUS Merkmal Die aktive Blende zeigt das beste Bild für sowohl PRÄSENT. AKTI. BLENDE helle als auch dunkle Szenen. Die aktive Blende zeigt das beste Theater-Bild THEATER für sowohl helle als auch dunkle Szenen.

  • Seite 30: Menü Abbildung

    Menü ABBILDUNG Menü ABBILDUNG Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren.
  • Seite 31 Menü ABBILDUNG Menü ABBILDUNG (Fortsetzung) Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmflackerns mit den ▲/▼ -Tasten an. Rechts ó Links H-PHASE • Diese Option ist nur für ein RGB-Signal, ein MIU-Signal oder ein Component-Videosignal verfügbar. (außer 525i (480i), 625i (576i) und SCART RGB Eingang über den COMPONENT-Anschluss) Passen Sie die horizontale Größe mit den ▲/▼...

  • Seite 32: Menü Eingb

    Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren.

  • Seite 33: Videoformat

    Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Wählen Sie eine Funktion für den COMPONENT-Anschluss (y, c ) mit den Tasten ▲/▼. COMPONENT ó SCART RGB Wenn SCART RGB ausgewählt ist, fungieren die COMPONENT (y, c )- und VIDEO-Anschlüsse als SCART RGB-Anschluss. Ein SCART- Adapter oder SCART-Leitung ist für einen SCART RGB Eingang zum Projektor erforderlich.

  • Seite 34: Frame Lock

    Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Stellen Sie die Bildsperre für jeden Anschluss ein oder aus. () Wählen Sie einen der folgenden Anschlüsse mit den ▲/▼ Tasten. RGB1 ó RGB2 ó HDMI ENDE (2) Schalten Sie die Bildsperr-Funktion mit den ◄/►...

  • Seite 35: Auflösung

    Menü EINGB Menü EINGB (Fortsetzung) Element Beschreibung Die Auflösung für die RGB1- und RGB2-Eingangssignale kann an diesem Projektor eingestellt werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Dann wird das Menü AUFLÖSUNG angezeigt. () Im Menü...

  • Seite 36: Menü Setup

    Menü SETUP Menü SETUP Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Ausführen der Menüoption.
  • Seite 37 Menü SETUP Menü SETUP (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die horizontale Trapezverzerrung korrigiert. Rechten Teil der Abbildung verkleinern ó Linken Teil der Abbildung verkleinern • Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich. Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert. •...

  • Seite 38: Audio-Menü

    AUDIO-Menü AUDIO-Menü Im Menü AUDIO können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren.

  • Seite 39: Menü Bildschirm

    Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren.
  • Seite 40 Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Verwenden Sie die Tasten ▲/▼ , um auf den Modus der Startanzeige umzuschalten.Der START-Bildschirm wird angezeigt, wenn ein unzureichendes bzw. kein Signal erkannt wird. Mein Bild ó ORIGINAL ó AUS Merkmal Der Bildschirm kann durch die Option Mein Bild Mein Bild registriert werden (41).
  • Seite 41 Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START- Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. .

  • Seite 42: Uellen Name

    Menü BILDSCHIRM Menü BILDSCHIRM (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die Meldungsfunktion aus-/eingeschaltet. EIN ó AUS Wurde EIN gewählt, so funktioniert die folgende Meldungsfunktion. “AUTOMATISCHE EINSTELLUNG LÄUFT ” während der automatischen Einstellung “KEIN EINGANGS SIGNAL” “SYNC AUSSER BEREICH” “Suchen..”...

  • Seite 43: Menü Opt

    Menü OPT . Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ► am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren, ausgenommen für die Optionen LAMPENZEIT und FILTER- TIMER.
  • Seite 44 Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Mit den Tasten ▲/▼ wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt. Lang (max. 99 Minuten) ó Kurz (min. 0 Minuten = AUS) Wenn die Zeit auf einen Wert von 0 gesetzt wird, wird der Projektor nicht automatisch ausgeschaltet.

  • Seite 45: Meine Taste

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Mit dieser Option wird eine der folgenden beiden Funktionen zu MY BUTTON 1 und 2 an der Fernbedienung zugewiesen (6). Wählen Sie 1 oder 2 im Menü MEINE TASTE, indem Sie die Taste ◄/► zuerst verwenden. Weisen Sie denn mit den Tasten ▲/▼...

  • Seite 46: Filtermeldung

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung AUTO EINST. Mit den Tasten ▲/▼ wird einer der Modi gewählt. Wird AUS gewählt, so ist die automatische Einstellfunktion deaktiviert. FEIN ó SCHNELL ó AUS FEIN: Feiner Einstellung einschließlich Einstellen der H. GR. SCHNELL: Schnellere Einstellung, Einstellen der H.GR.

  • Seite 47: Tastensperre

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung TASTENSPERRE Mit den Tasten ▲/▼ wird die Tastenperre aus-/eingeschaltet. Wenn EIN ausgewählt ist, funktionieren die Tasten am Projektor nicht, mit Ausnahme der STANDBY/ON-Taste. EIN ó AUS • Bitte verwenden um versehentliche Bedienung zu vermeiden. Diese Funktion hat keine Wirkung auf die Fernbedienung.

  • Seite 48: Passwort Eingeben

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung Dieser Projektor ist mit Sicherheitsfunktionen ausgestattet. Benutzerregistrierung ist vor der Verwendung der Sicherheitsfunktionen erforderlich. Einzelheiten erfahren Sie von Ihrem Fachhändler. 1. Sicherheitsfunktionen benutzen 1.1 PASSWORT eingeben .- Verwenden Sie die Tasten ▲/▼ im Menü OPT., um SICHERHEIT zu wählen, und drücken Sie die Taste ►.

  • Seite 49: Wenn Sie Ihr Passwort Vergessen Haben

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 1.3 Wenn Sie Ihr PASSWORT vergessen haben .3.- Gehen Sie wie unter ..- beschrieben vor, um das FELD PASSWORT EINGEBEN anzuzeigen. 1.3.-2 Während das FELD PASSWORT EINGEBEN erscheint, halten Sie die Taste RESET drei Sekunden lang gedrückt oder halten Sie die Tasten INPUT und ►...

  • Seite 50: Passwort Ausschalten

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung .-4 Führen Sie den Cursor zur ganz rechten Stelle im FELD PASSWORT ERNEUT und drücken dann die Taste ►. Das Feld PASSWORT erscheint jetzt etwa 20 Sekunden lang. Notieren Sie das PASSWORT während dieser Zeit. FELD PASSWORT Durch Drücken der ENTER-Taste auf der Fernbedienung NOTIEREN...

  • Seite 51: Funktion Pin Sperre Ausschalten

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 3.-3 Geben Sie einen 4-teiligen PIN-Code mit den Tasten ▲/▼/◄/► RGB und INPUT ein. Das FELD PIN- CODE ERNEUT EINGEBEN erscheint. Geben Sie den gleichen PIN-Code erneut ein. Damit wird die PIN Code- PIN-Feld Registrierung abgeschlossen.

  • Seite 52: Bewegungsdetektor-Funktion Einschalten

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 4. Verwenden der Bewegungsdetektor-Funktion Während die Bewegungsdetektor-Funktion eingeschaltet ist, kann die folgende Reaktion eintreten, wenn der Projektor mit dem Netzschalter eingeschaltet wird. • Der unten gezeigte Bewegungsdetektor-Alarm kann erscheinen, wenn der Projektor bewegt oder neu aufgestellt wurde. •...

  • Seite 53: Bewegungsdetektor Ausschalten

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 4.3 Bewegungsdetektor ausschalten 4.3- Gehen Sie wie unter 4.1-1 beschrieben vor, um das Menü BEWEGUNGS DETEKTOR ein/aus anzuzeigen. 4.3-2 Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Geben Sie das registrierte PASSWORT ein und es wird wieder das Menü...

  • Seite 54: Mein Text Anzeigen

    Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 5.2 MEIN TEXT anzeigen () Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann Menü MEIN TEXT die Taste ► oder die ENTER-Taste, um das Menü MEIN ANZEIGEN ein/aus TEXT ANZEIGEN EIN/AUS anzuzeigen.
  • Seite 55 Menü OPT . Menü OPT. (Fortsetzung) Element Beschreibung 5.3-3 MEIN TEXT PASSWORT ausschalten () Gehen Sie wie unter 5.3- beschrieben vor, um das Menü MEIN TEXT PASSWORT ein/aus anzuzeigen. () Wählen Sie AUS, um das Feld PASSWORT EINGEBEN (groß) anzuzeigen. Geben Sie das registrierte Feld PASSWORT PASSWORT ein, und der Bildschirm schaltet auf das EINGEBEN (groß)

  • Seite 56: Menü Miu

    Menü MIU Menü MIU Die MIU-Funktion (Multi Information Processing Unit) unterstützt die Netzwerkfunktionen und die Präsentation OHNE PC. Verständigen Sie Ihren Netzwerkadministrator vor dem Anschluss an das Netzwerk. Falsche Netzwerkeinstellungen an diesem Projektor können zu Störungen im Netzwerk führen. Wählen Sie "MIU" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen.
  • Seite 57 Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Der Projektor unterstützt den Betrieb mit einem PC, wobei ein von einem PC gesendetes Bild auf dem ganzen Bildschirm angezeigt wird, sowie den Multi-PC- Modus, bei dem der Bildschirm in 4 Zonen aufgeteilt wird, und in jeder dieser vier Zonen ein von bis zu vier PCs gesendetes Bild angezeigt wird.

  • Seite 58: Präsentation Ohne Pc

    Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Durch Wahl dieser Option wird das Menü PRÄSENTATION OHNE PC aufgerufen. Durch Verwendung des Menüs ist es möglich, den Projektor die auf SD-Karte oder USB-Speicher gespeicherten Abbildungen anzeigen zu lassen und eine Präsentation ohne PC auszuführen. Wählen Sie eine Option mit den Tasten ▲/▼/◄/►, und drücken Sie die Taste ►...

  • Seite 59: Dns-Server

    Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Wählen Sie diese Option, um das Menü MIU SETUP anzuzeigen. Wählen Sie eine Option mit den Tasten ▲/▼, und drücken Sie die Taste ► oder ENTER an der Fernbedienung, um die Einstellung vorzunehmen. Verwenden Sie die Tasten ▲/▼, um DHCP ein/aus zu schalten.
  • Seite 60 Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Verwenden Sie die Tasten ▲/▼ zur Eingabe von ZEITUNTERSCHIED. Stellen Sie den gleichen ZEITUNTERSCHIED ein wie ZEITUNTERSCHIED auf Ihrem PC. Wenn Zweifel bestehen, fragen Sie Ihren IT-Manager. Verwenden Sie die Taste ◄ zur Rückkehr zum Menü nach der Einstellung von ZEITUNTERSCHIED.
  • Seite 61 Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Wählen Sie mit den Tasten ▲/▼ die Option SSID, um das SSID- Menü anzuzeigen. VORGABE Drücken Sie nach dem Wählen einer der VORGABE- Einstellungen (1 - 4) die ► oder ENTER-Taste. INDIVIDU. Drücken Sie nach dem Wählen von #5 INDIVIDU.

  • Seite 62: Projektor Name

    Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Verwenden Sie die Tasten ▲/▼ zur Wahl der Übertragungsrate. (M: Mbps : Megabit pro Sekunde) AUTOó54Mó48Mó36Mó4Mó8M ô ô GESCHW. MóMó5.5Mó6Mó9MóMóM • Im AUTO-Modus wird automatisch die am besten geeignete Rate ausgewählt. • Die Übertragungsraten können sich je nach SETUP Netzwerksituation ändern.
  • Seite 63 Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Durch Wahl dieser Option wird das e-SHOT- Menü aufgerufen. Setzen Sie die SD-Speicherkarte oder den USB-Speicher in den Projektor, bevor Sie die Funktion e-SHOT verwenden. (12) Das Softwareprogramm "PJTransfer" wird zum Speichern von Bildern auf dem Projektor benötigt. Wählen Sie mit den Tasten ▲/▼...
  • Seite 64 Menü MIU Menü MIU (Fortsetzung) Element Beschreibung Wenn Sie diese Option wählen, wird das Dialogfeld MIU-INFORMAT. zur Bestätigung der Netzwerkeinstellungen angezeigt. • Der PROJEKTOR NAME wird angezeigt. • In den Feldern "PROJEKTOR NAME" und "SSID" wird nur etwas INFORMAT. angezeigt, wenn Sie diese bereits vorgegeben haben. (61, 62) •...

  • Seite 65: Wartung

    Wartung Wartung Lampe Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen.

  • Seite 66: Lampenwarnung

    Wartung Lampe (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiß ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe.

  • Seite 67: Luftfilter

    Wartung Luftfilter Bitte prüfen und reinigen Sie den Luftfilter regelmäßig. Wenn der Luftfilter durch Staub o.ä. verstopft wird, steigt die Innentemperatur an, was zu Bränden, Durchbrennen und/ oder Fehlfunktionen am Projektor führen kann. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftfilters auffordern, muss diese so bald wie möglich befolgt werden. Beachten Sie, dass sich der Projektor ausschalten kann, wenn er sich überhitzt.
  • Seite 68 Wartung Luftfilter (Fortsetzung) Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF. MENÜ zurück (26). () Drücken Sie die MENU-Taste zur Anzeige eines Menüs. (2) Gehen Sie mit der Taste ▼/▲ auf "FILTER-TIMER", und drücken Sie dann die Taste ►.

  • Seite 69: Batterie Der Internen Uhr

    Wartung Batterie der internen Uhr Durch Leistungsverlust der Batterie wird die Ganggenauigkeit der Uhr beeinträchtigt. Wenn die Uhr falsch oder stehengeblieben ist, ersetzen Sie die bitte die Batterie wie im Folgenden beschrieben. Schalten Sie den Projektor aus und ziehen Sie das Netzleitung ab. Lassen Sie den Projektor ausreichend abkühlen.

  • Seite 70: Sonstige Pflege

    Wartung Sonstige Pflege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. Pflege der Optik Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden.

  • Seite 71: Fehlersuche

    Fehlersuche Fehlersuche Verwandte Meldungen Beim Einschalten des Geräts können Meldungen wie die folgenden erscheinen. Wenn derartige Meldungen auf dem Bildschirm erscheinen, verfahren Sie bitte wie nachstehend beschrieben. Erscheint die gleiche Meldung nach der Abhilfemaßnahme erneut oder wird eine andere Meldung als eine der folgenden angezeigt, so wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung.

  • Seite 72: Informationen Zu Den Anzeigelampen

    Fehlersuche Informationen zu den Anzeigelampen In der folgenden Tabelle wird erläutert, welche Bedeutungen das Leuchten und Blinken der Anzeigen POWER, LAMP und TEMP haben. Führen Sie anhand der Erläuterungen in der Tabelle die entsprechenden Schritte aus. Erscheint die Meldung nach Ihrem Versuch den Fehler zu beseitigen erneut oder erscheint eine Fehlermeldung, die hier nicht aufgeführt ist, nehmen Sie Kontakt mit Ihrem Händler auf.
  • Seite 73 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER - LAMP TEMP Beschreibung Anzeige -Anzeige -Anzeige Der Lüfter funktioniert nicht. Bitte schalten Sie das Gerät aus und lassen es mindestens 0 Minuten lang abkühlen. Wenn der Blinkt oder Blinkt Projektor ausreichend abgekühlt ist, prüfen Sie, dass leuchtet sich keine Fremdkörper usw.

  • Seite 74: Nicht Auf Gerätefehler Hinweisende Anzeichen

    Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen WARNUNG ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitung, Eindringen von Flüssigkeiten oder Fremdkörpern usw. auftreten. In diesen Fällen muss das Gerät sofort ausgeschaltet und der Netzstecker von der Steckdose abgezogen werden.
  • Seite 75 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Referenz- Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. seiten Die Signalleitung sind nicht richtig angeschlossen. Schließen Sie die Audioleitung richtig an. Die Stummschalte-Funktion (MUTE) ist eingeschaltet. Zum Wiederherstellen des Tons drücken Sie die MUTE-oder VOLUME-Taste an der Fernbedienung.
  • Seite 76 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Referenz- Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. seiten Die Funktion EINFRIEREN funktioniert. Die Video- Bildschirmanzeige Drücken Sie die FREEZE-Taste, um den Bildschirm auf friert ein. Normalbild zurückzuschalten. Farbeinstellungen sind nicht richtig eingestellt. Die Farben 6, 8, Führen Sie die Bildeinstellung durch Ändern der...

  • Seite 77: Technische Daten

    Technische Daten Technische Daten Punkt Einzelheiten Produktbezeichnung Flüssigkristallprojektor Größe ,0 cm (Typ 0,79) Flüssigkristallfeld Antriebsystem TFT-Aktiv-Matrix Bildpunktezahl 786.432 Bildpunkte (1024 horizontal x 768 vertikal) Objektiv Zoomobjektiv F=1,7 ~ 1,9 f=24 ~ 29 mm (ca.) Lampe 275W UHB Audio-Ausgang 4 W x 4 Stromversorgung Wechselstrom 100-120 V/5,0 A, Wechselstrom 220-240 V/2,1 A Stromverbrauch...
  • Seite 78 Spezifikationen Spezifikationen (Fortsetzung) [Maßeinheit: mm]...
  • Seite 79 Voorgenomen gebruik Lees voor gebruik de handleiding van dit apparaat goed door. De 3M™Multimedia Projectoren zijn ontwikkeld,gemaakt en getest voor gebruik binnenshuis, in combinatie met 3M lampen, 3M plafondspendelapparatuur enlokale nominale voltages. Het gebruik van andere vervangende lampen, gebruik buitenshuis, of andere voltages die niet zijn getest kunnende randapparatuur van de projector beschadigen en/of een gevaarlijke werksituatie tot gevolg hebben.
