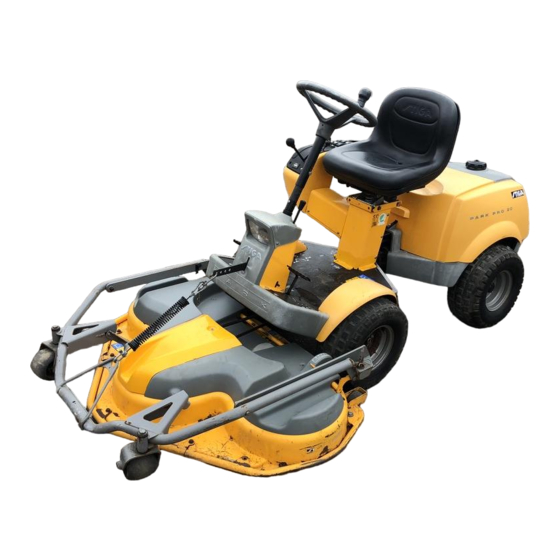

Stiga PARK PRO 16 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Stiga Anleitungen
  4. Rasenmäher
  5. STIGA PARK PRO 16
  6. Montageanleitung

Stiga PARK PRO 16 Montageanleitung

Vorschau ausblenden Andere Handbücher für PARK PRO 16:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen
MONTERINGSANVISNING
ASENNUSOHJE
MONTERINGSANVISNING
MONTERINGSVEILEDNING
MONTAGEANLEITUNG
INSTALLATION GUIDE
GUIDE D'INSTALLATION
MONTAGEHANDLEIDING
GUIDA DI MONTAGGIO
GUÍA DE INSTALACIÓN
GUIA DE INSTALAÇÃO
INSTRUKCJA MONTAŻU
РУКОВОДСТВО ПО МОНТАЖУ
NÁVOD K INSTALACI
SZERELÉSI ÚTMUTATÓ
NAVODILA ZA NAMESTITEV
8211-0278-05
S T I G A P A R K
P R O 2 0
P R O 1 6
R OY A L
C O M F O R T
P R ES I D E NT

Werbung

loading

Verwandte Anleitungen für Stiga PARK PRO 16

Inhaltszusammenfassung für Stiga PARK PRO 16

  • Seite 1 S T I G A P A R K P R O 2 0 P R O 1 6 R OY A L C O M F O R T P R ES I D E NT MONTERINGSANVISNING ASENNUSOHJE MONTERINGSANVISNING MONTERINGSVEILEDNING MONTAGEANLEITUNG INSTALLATION GUIDE...
