HINWEIS: Beachten Sie bitte folgende Besonderheit bei Programm 1: Dieses Programm dient
statische Farbe einzustellen. Dazu wählen Sie bitte Programm 1 aus und drücken Sie „SETUP". Nun können Sie
mit den „UP" und „DOWN" Tasten 3 feste Farbtemperaturen einstellen (C für Kaltweiß, W für Warmweiß und CW
für beide Farbtemperaturen, was im Ergebnis ein neutrales Weiß ergibt. Zudem kann durch je einen weiteren
Druck auf "Setup" die jeweilige Farbe gedimmt werden (einzustellen mit den "UP" & "DOWN" Tasten), sowie ein
Strobe Effekt (Display zeigt "FS00" bis "FS99") eingestellt werden und über die "UP" & "DOWN" Tasten justiert
werden.
3.3 Belegung der DMX Kanäle in der Übersicht:
HINWEIS: Für die Steuerung per DMX werden Grundkenntnisse im Bereich DMX-512 vorausgesetzt!
2-Kanal Modus:
Kanal
1
2
4-Kanal Modus:
Kanal
1
2
3
4
Hinweis: Kanäle 1 bis 3 sind nur aktiv, wenn Kanal 4 auf Wert = 0 steht
3.4 Verbindungen in der Betriebsart „DMX":
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten
über eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter,
um eine Reihenschaltung zu bilden.

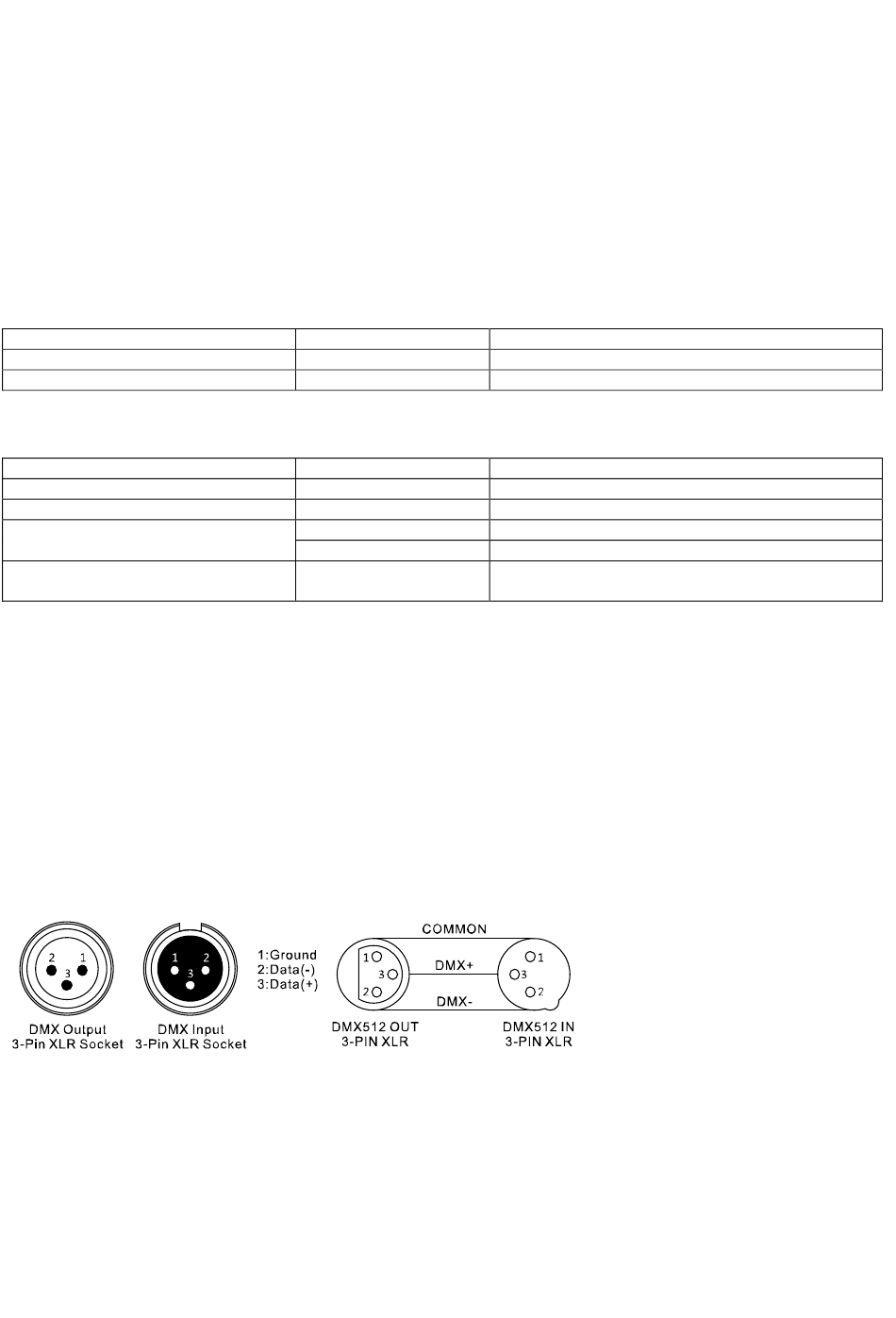

DMX-Anschlüsse:
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
Wert
0 – 255
0 – 255
Wert
0 – 255
0 – 255
0 – 9
10 – 255
1 – 255
6
Funktion
Kaltweiß von 0 – 100% dimmen
Warmweiß von 0 – 100% dimmen
Funktion
Kaltweiß von 0 – 100% dimmen
Warmweiß von 0 – 100% dimmen
Keine Funktion
Strobe von langsam nach schnell
50 verschiedene, statische Farbtemperaturen
(Alle 5 Werteinheiten)
dazu, eine
